ABCLT

Esquadro para CLT

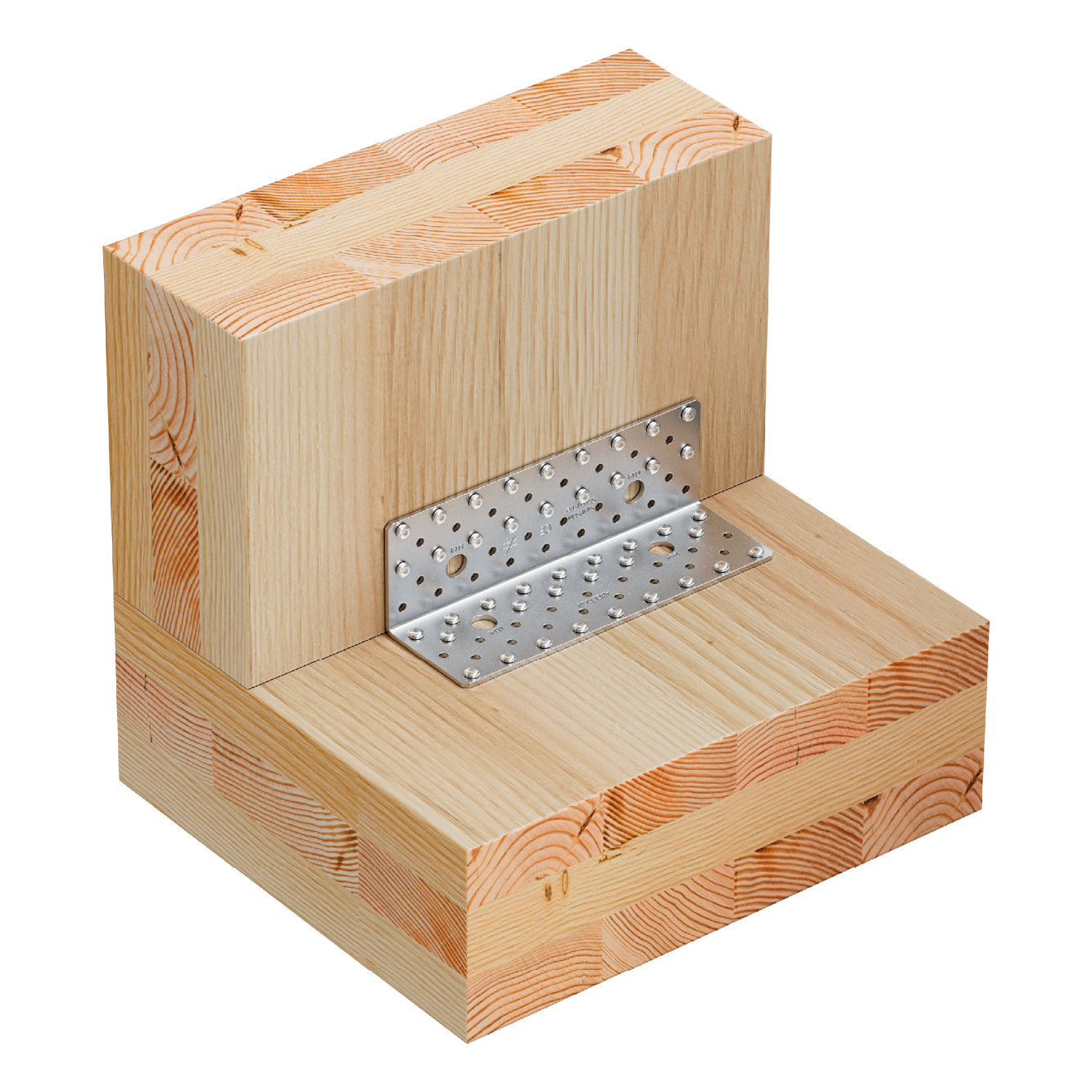

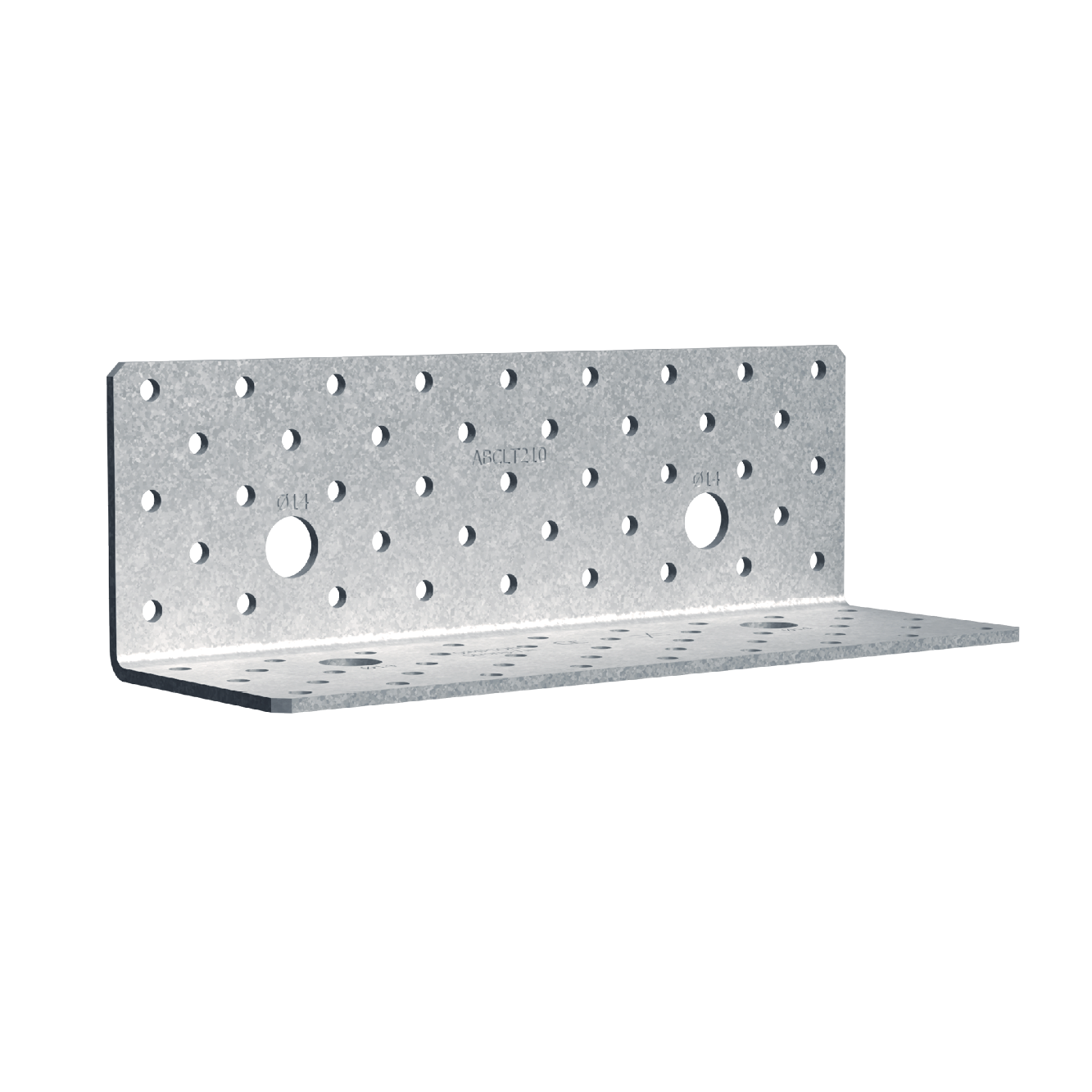

O esquadro ABCLT, com a sua altura reduzida, foi especialmente concebida para a fixação de painéis CLT.

Pode suportar cargas elevadas de cisalhamento, ficando oculta nas diferentes camadas do pavimento. O ABCLT pode ser utilizada para ligações entre painéis CLT ou entre painéis CLT e suportes de betão.

Ficha de Dados Técnicos

Marcação CE

ATE

Novidade

Classe de serviço 2

Aço galvanizado Z275

EPD

Detalhes do produto

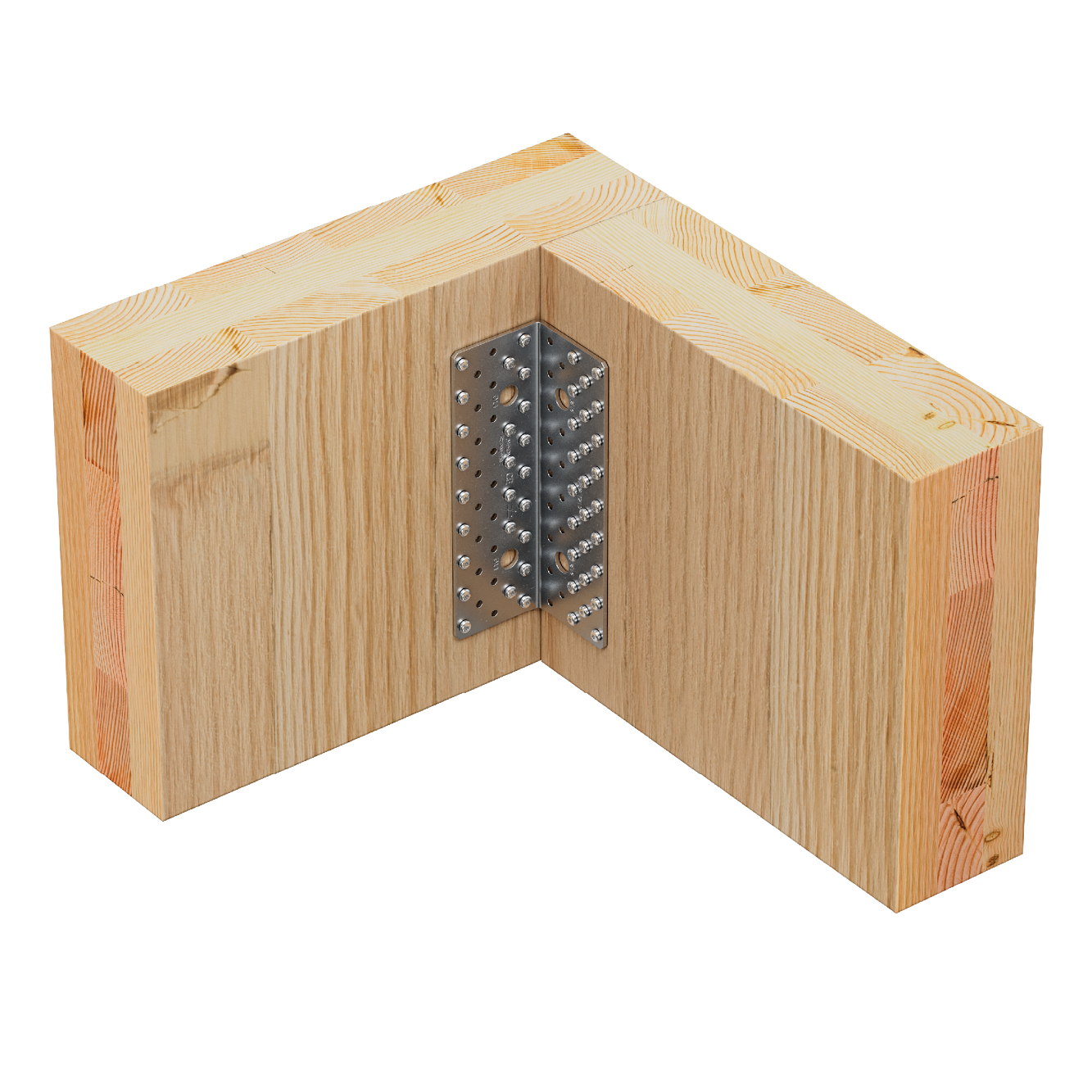

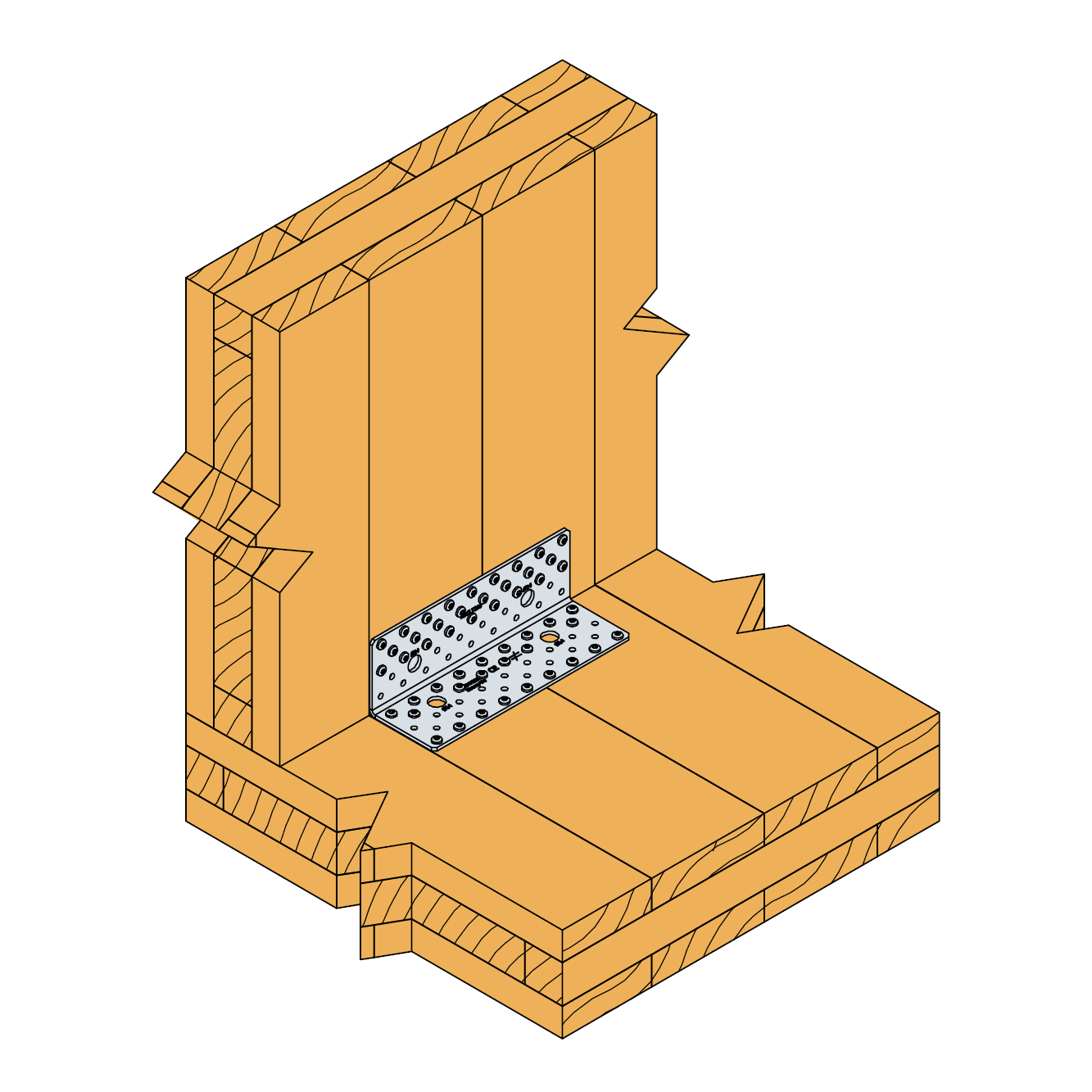

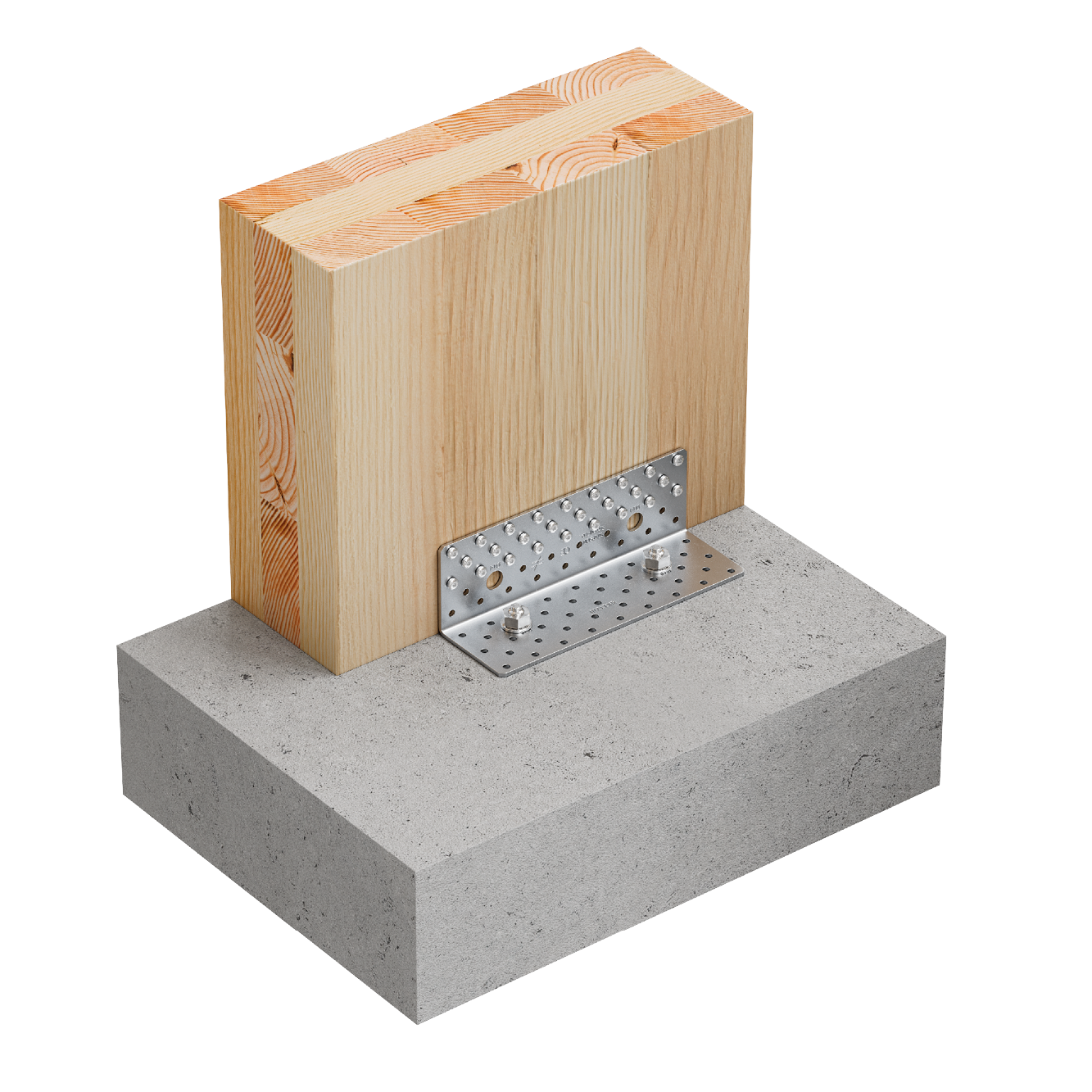

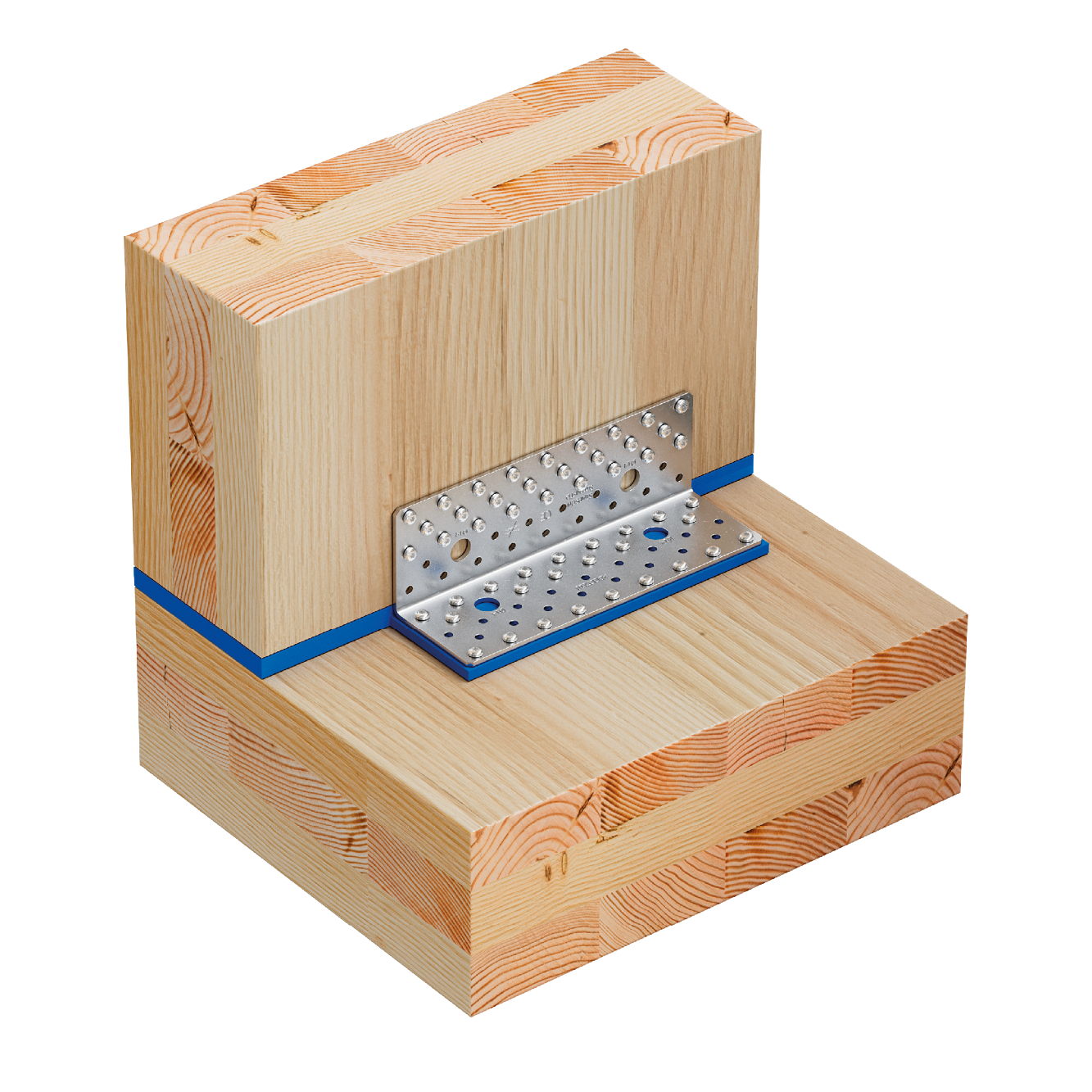

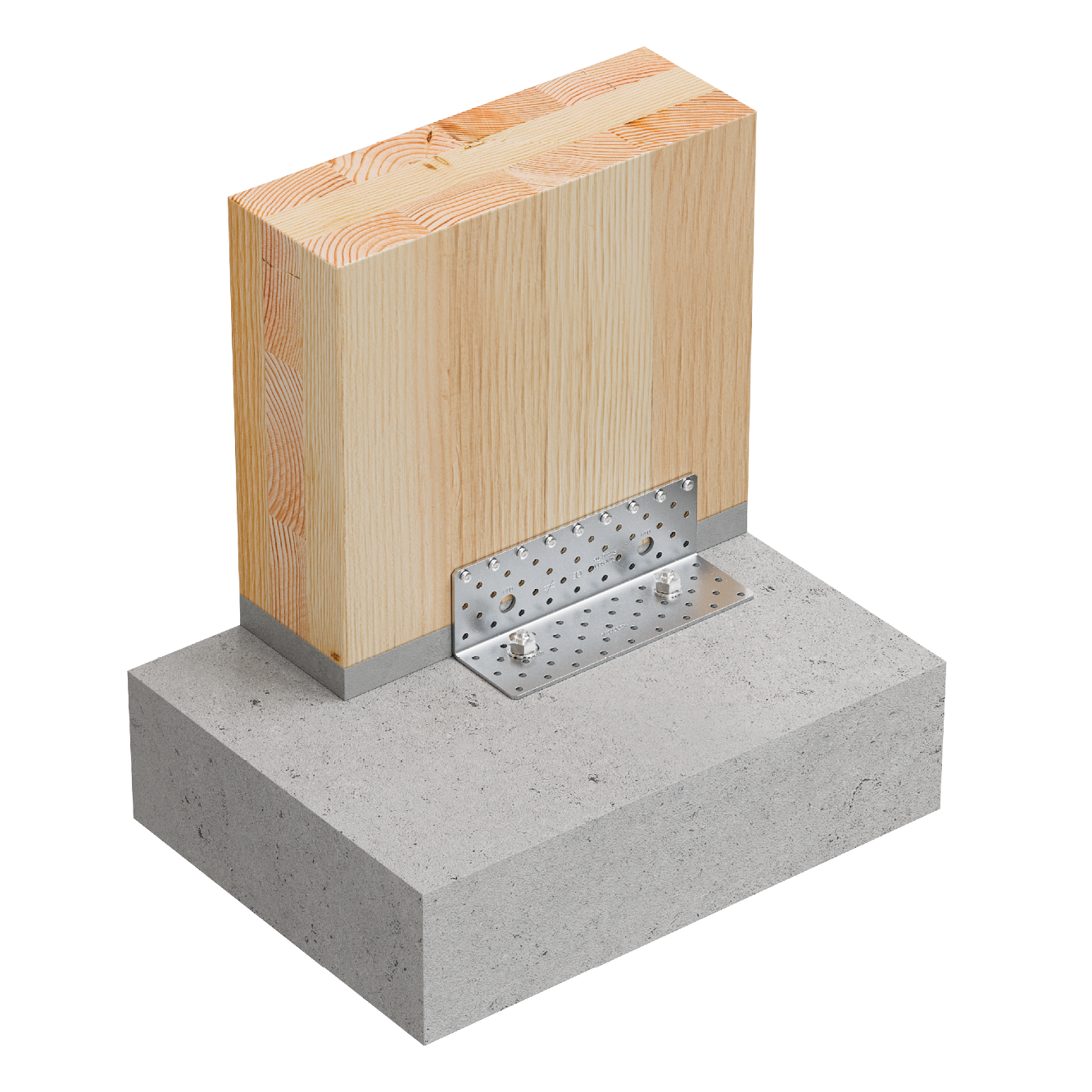

Imagens

Características

Matéria

Aço galvanizado S250GD + Z275, em conformidade com a norma NF EN10346

vantagens

Ideal para utilização em edifícios CLT,
Grande versatilidade: pode ser fixada em suportes de madeira e betão,
Elevado desempenho para esforços horizontais (F2/F3) e verticais (F1).

Aplicação

Suporte

Suporte: CLT, betão, aço, etc...
Suportado: CLT.

Áreas de utilização

Painéis laminados cruzados (CLT)

Dados técnicos

Outros dados técnicos

Outras resistências e rigidez estão disponíveis. Para mais informações, entre em contacto com o serviço técnico.

Dimensões

Referência	Dimensões do conector
	Dimensões e valores caraterísticos[mm]				Perfurações[mm]		Ala B[mm]		Outro
	A[mm]	B[mm]	C[mm]	Esp.[mm]	Redondo		Redondo		Peso[kg]
	A[mm]	B[mm]	C[mm]	Esp.[mm]	Ø5[mm]	Ø14[mm]	Ø5[mm]	Ø14[mm]	Peso[kg]
ABCLT210	69	69	210	3	41	2	41	2	0.587

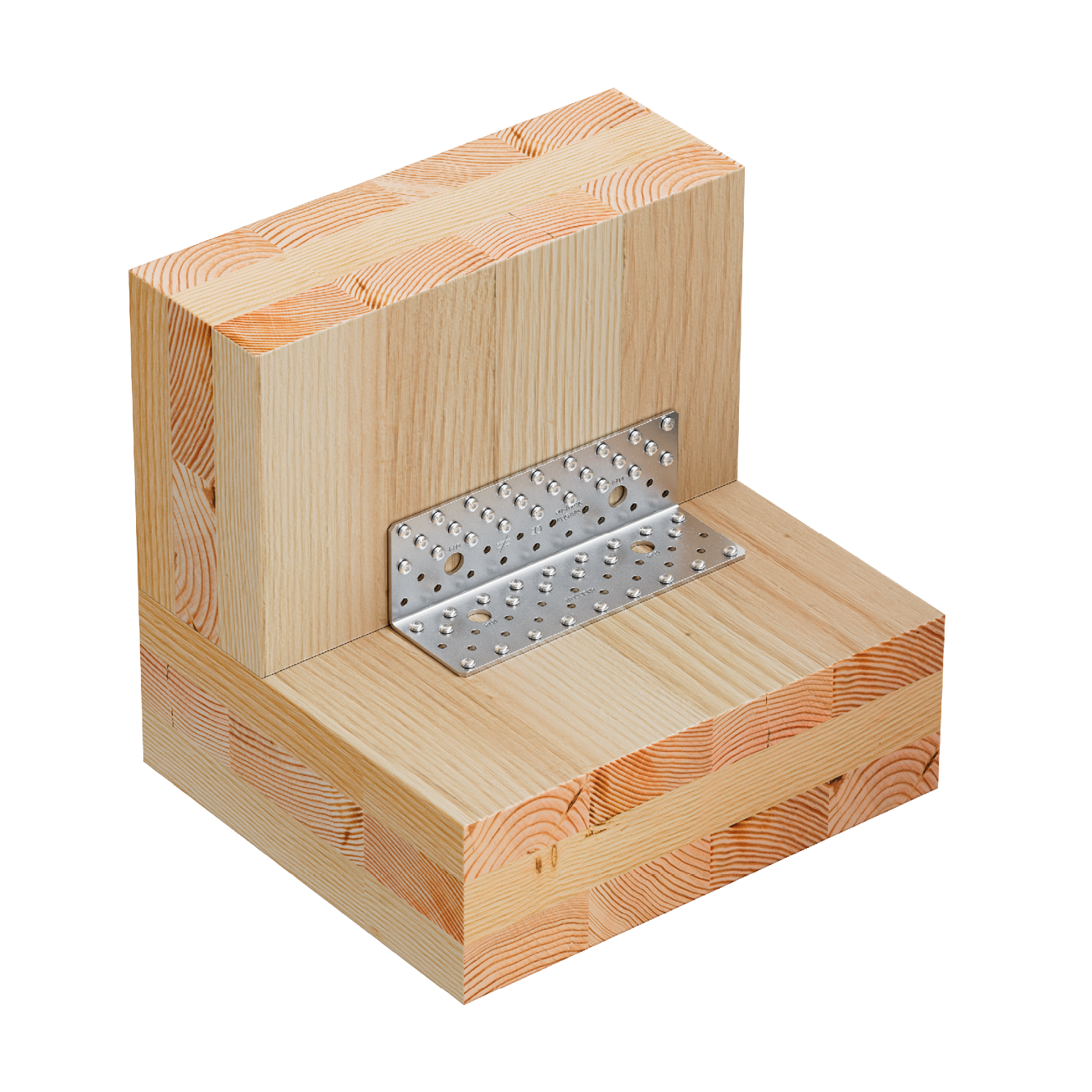

Valores característicos - Ligação madeira com madeira - Pregagem total - Plano de pregagem 1

Referência	Capacidade da cantoneira
	Product capacities - CLT to CLT - Fastening Pattern 1
	Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]																				Fixacões
	R₁,ₖ							R₂,ₖ=R₃,ₖ							R4,k			R5,k			Aba B	Aba A
	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4,0x50	CNA4.0x60	CSA5.0x50	CNA4,0x50	CNA4.0x60	CSA5.0x50	Qdad	Qdad
ABCLT210	-	-	-	-	17.7	20.7	26.9	30.4	33.9	40.6	43.2	36.4	41.2	48.2	31.5	31.5	31.5	8.3	10.5	15,7/kmod	24.0	26.0

Valores característicos - Ligação madeira com madeira - Pregagem total - Plano de pregagem 1

Valores característicos - Ligação madeira com madeira - 1 esquadria - Plano de pregagem 2

Referência	Capacidade da cantoneira

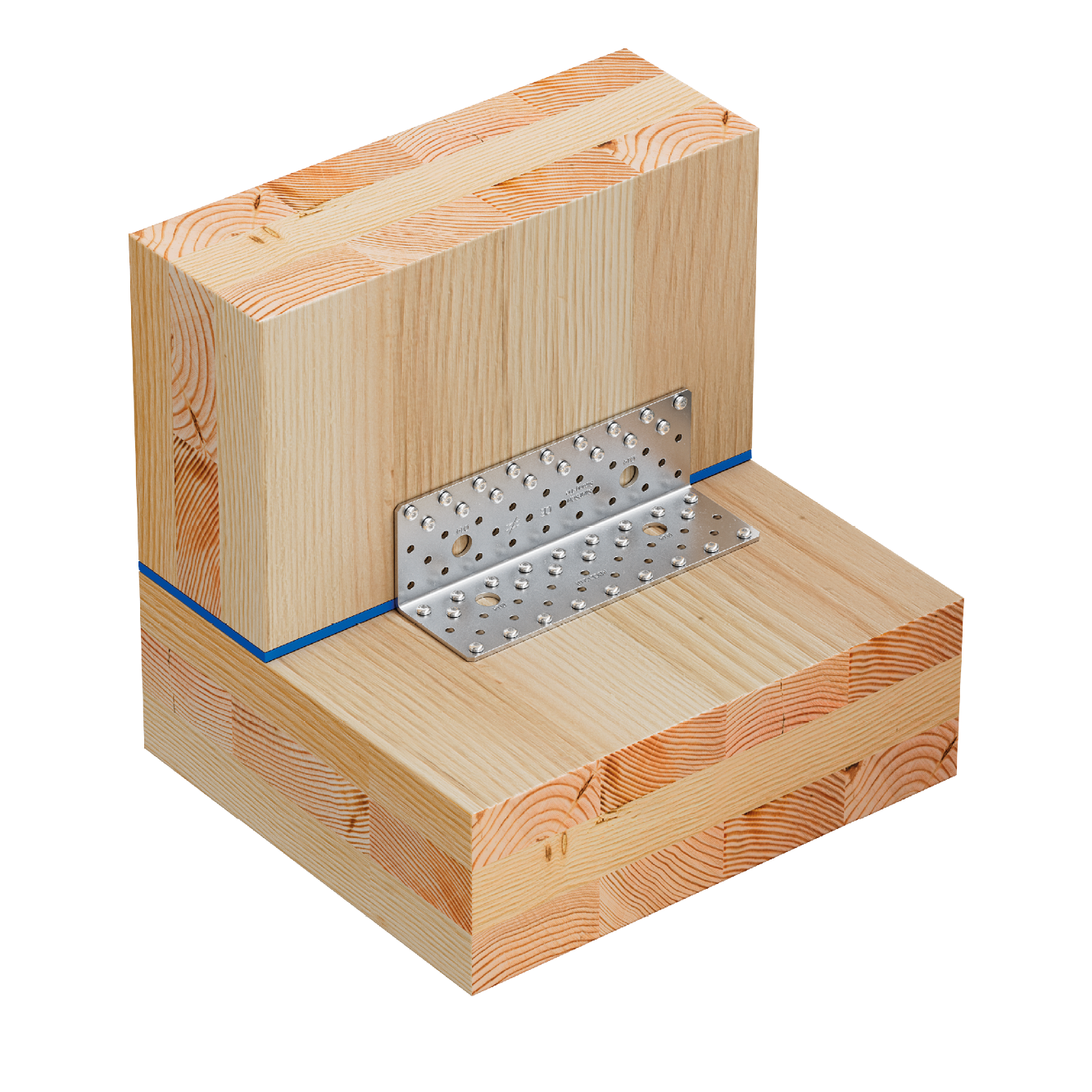

	Product capacities - CLT to CLT - Fastening Pattern 1 with SIT
	Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]														Fixacões
	R₂,ₖ=R₃,ₖ							R₁,ₖ							Aba A	Aba B
	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	Qdad	Qdad
ABCLT210	23.5	26.2	31.4	33.4	28.2	31.8	37.2	-	-	-	-	15	17.6	22.7	26.0	24.0

Valores característicos - Ligação madeira com madeira - 1 esquadria - Plano de pregagem 1 com SIT

Valores característicos - Ligação madeira com madeira - 1 esquadro - Plano de pregagem 3 - SIT

Referência	Capacidade da cantoneira
	Product capacities - CLT to CLT - Fastening Pattern 2
	Fixacões		Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]
	Aba A	Aba B	R₂,ₖ=R₃,ₖ							R₁,ₖ
	Qdad	Qdad	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	18 (9)	18.0	21.8	24.2	29.1	30.9	26.1	29.5	34.5	4.4	5.3	7.1	8.9	15.2	17.8	23

Valores característicos - Ligação madeira com madeira - 1 esquadria - Plano de pregagem 2

Valores característicos - Madeira sobre madeira - 1 esquadro - Plano de pregagem 4

Referência	Capacidade da cantoneira
	Product capacities - CLT to CLT - Fastening Pattern 3 with SIT
	Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]														Fixacões
	R₁,ₖ							R₂,ₖ=R₃,ₖ							Aba A	Aba B
	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	Qdad	Qdad
ABCLT210	4.3	5.3	7	8.7	15	17.6	22.7	19.5	21.7	26	27.7	23.3	26.4	30.8	17.0	24.0

Valores característicos - Madeira sobre madeira - 1 esquadro - Plano de pregagem 3 com SIT

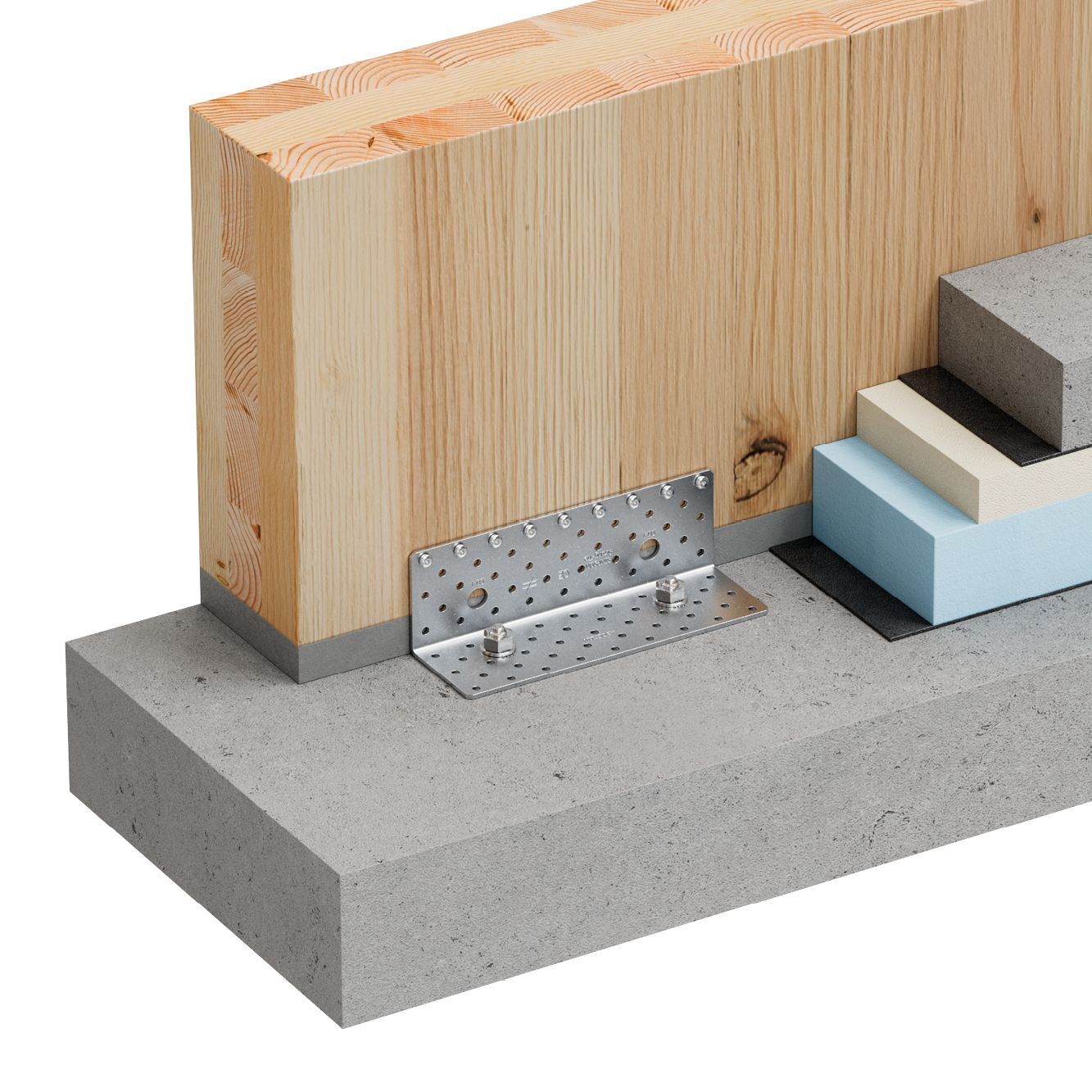

Valores Características simplificadas - Ligação madeira sobre betão - 1 esquadria - Plano de pregagem 5

Referência	Capacidade da cantoneira

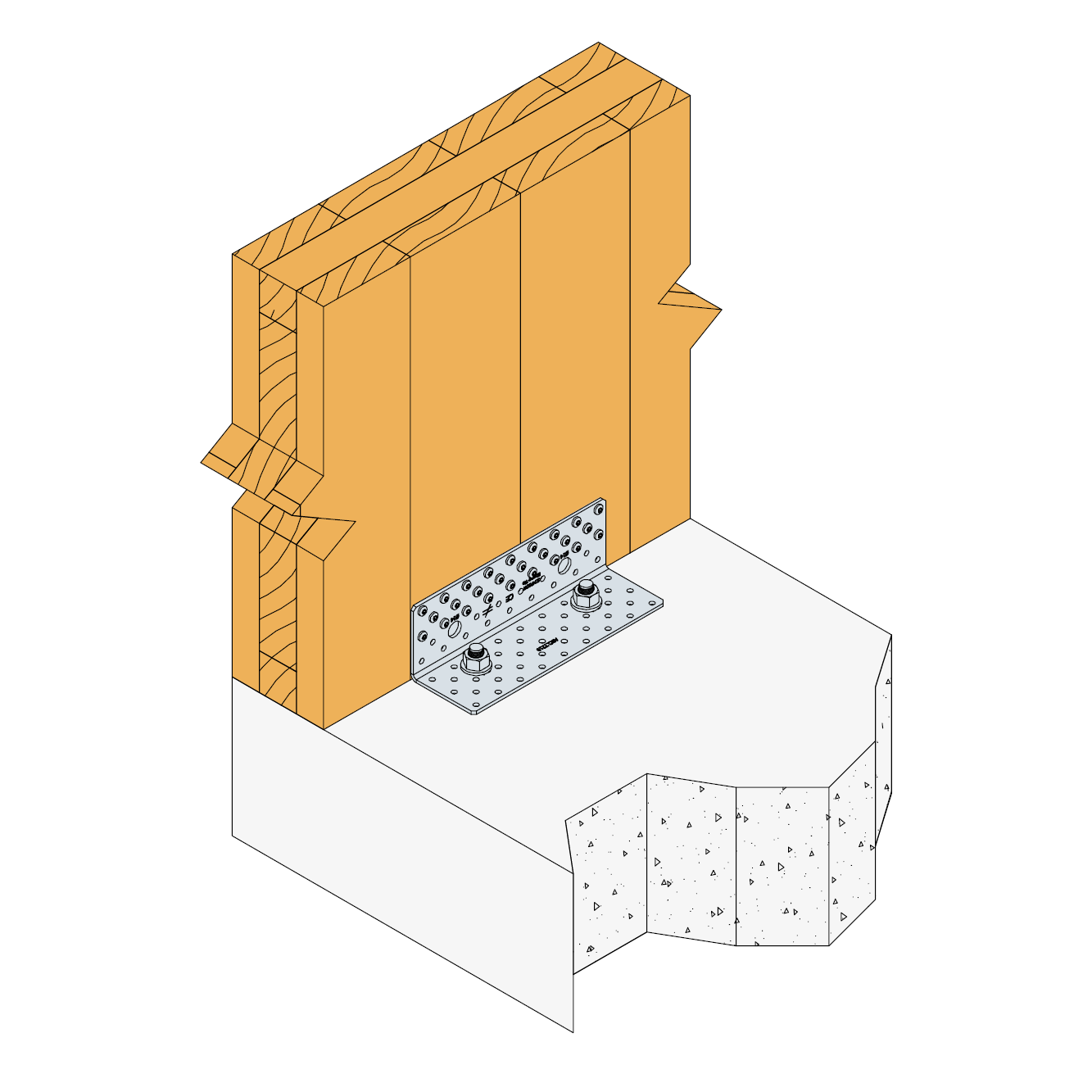

	Product capacities - CLT to Concrete - Fastening Pattern 4
	Fixacões				Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]
	Aba B		Aba A		R₁,ₖ							R₂,ₖ=R₃,ₖ
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	2.0	M12	9.0	CNA/CSA	-	-	-	-	16.3	18.5	22	9.8	10.9	13.1	13.9	11.8	13.3	15.5

Valores Características simplificadas - Ligação madeira sobre betão - 1 esquadria - Plano de pregagem 4

Valores Características simplificadas - Ligação madeira sobre betão - 1 esquadria - Plano de pregagem 6

Referência	Capacidade da cantoneira
	Product capacities - CLT to Concrete - Fastening Pattern 5
	Fixacões				Characteristic capacities - CLT to concrete - 1 angle bracket per connection[kN]
	Aba A		Aba B		R₁,ₖ							R₂,ₖ=R₃,ₖ
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	26 (17)	CNA/CSA	2.0	M12	20.6	23.8	29.8	33.5	min(47.9;32.0/kmod)	32.0/kmod	32.0/kmod	30.4	33.9	40.6	43.2	36.4	41.2	48.2

Valores Características simplificadas - Ligação madeira sobre betão - 1 esquadria - Plano de pregagem 5

Product characteristic capacities - CLT to rigid support - 1 angle bracket- Nailing pattern 7

Referência	Capacidade da cantoneira
	Characteristic capacities - Timber CLT - concrete - Fastening Pattern 7
	Characteristic capacities - CLT to concrete - 1 angle bracket per connection[kN]						Fixacaõ
	R₁,ₖ			R2/3,k			Aba A	Aba B
	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	CNA4,0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	Qdad	Qdad	Tipo
ABCLT210	-	-	22	13.1	13.9	15.5	9.0	2.0	M12

	R₁	R_2/3
k_lat	-	0,51
k_ax	0,67	0,06

R_bolt.lat.d ≥ F_i.d x k_lat

R_bolt.ax.d ≥ F_i.dx k_ax
