EA

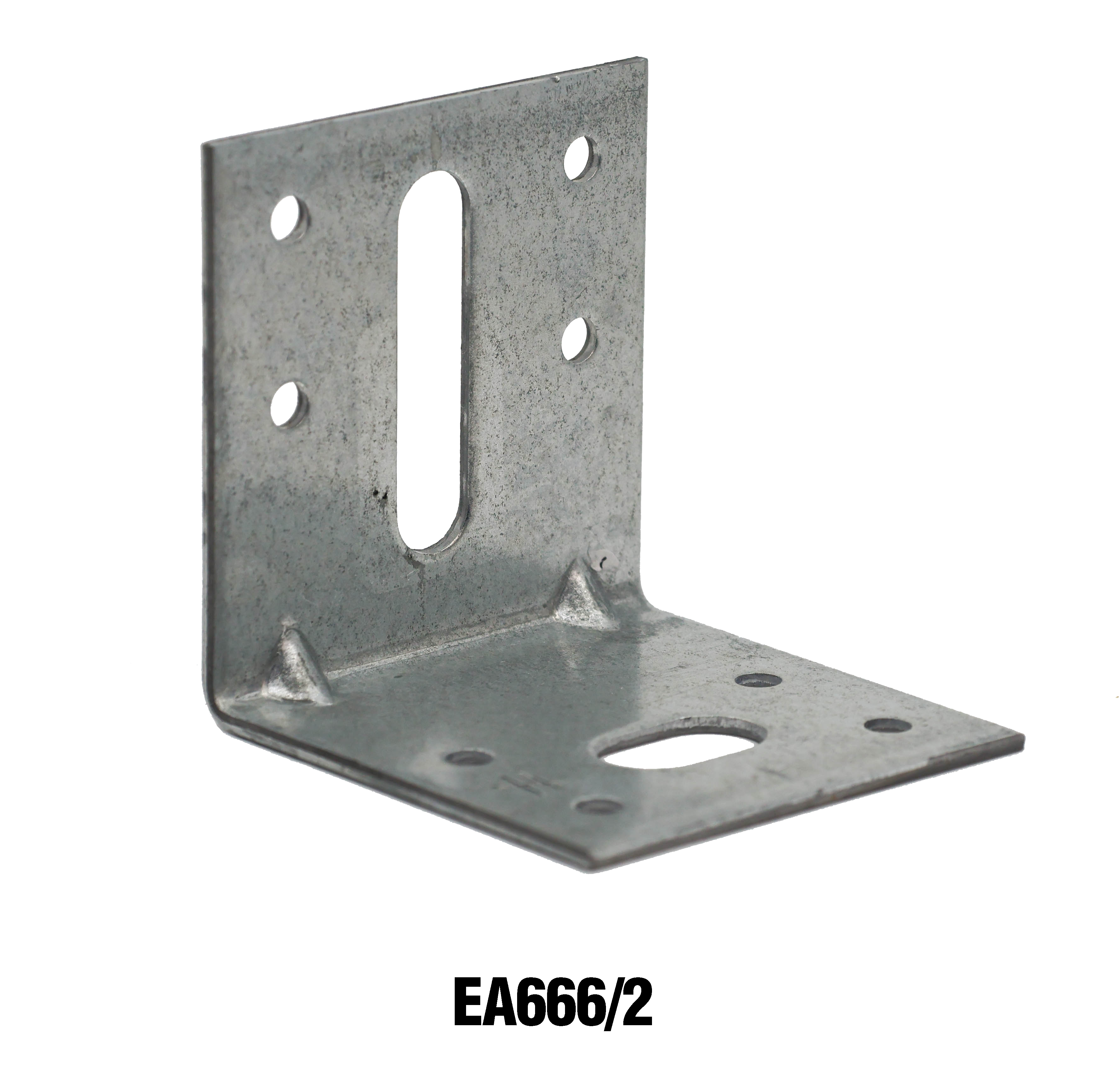

Esquadro para montagem
Os esquadros para montagem permitem ligar pequenas esquadrias de marcenarias interiores e exteriores.
Classe de serviço 2
Interior
Aço galvanizado Z275
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões
Dimensões e valores caraterísticos
| Referência | Dimensões e valores caraterísticos [mm] | Perfurações | Ala B | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø8x40 | Ø8x50 | Ø10x20 | Ø12x20 | Ø10x30 | Ø10x42 | Ø10x52 | Ø5 | Ø11 | Ø10x20 | Ø12x20 | Ø10x30 | Ø10x42 | Ø10x52 | |
| EA442/2 | 42 | 42 | 20 | 2 | 2 | - | - | - | - | - | - | - | 2 | - | - | - | - | - | ||
| EA444/2 | 42 | 42 | 40 | 2 | 3 | - | - | - | - | - | - | - | 3 | - | - | - | - | - | ||
| EA446/2 | 42 | 42 | 60 | 2 | 4 | - | - | - | - | - | - | - | 4 | - | - | - | - | - | ||
| EA534/2 | 52 | 32 | 40 | 2 | 4 | 1 | - | - | - | - | - | - | - | 3 | - | - | - | - | - | |
| EA554/2 | 52 | 52 | 40 | 2 | 4 | 1 | - | - | - | - | - | - | - | 4 | 1 | - | - | - | - | - |
| EA644/2 | 62 | 42 | 40 | 2 | 4 | - | - | 1 | - | - | - | - | 4 | 1 | - | - | - | - | - | |
| EA664/2 | 62 | 62 | 40 | 2 | 6 | - | - | - | - | 1 | - | - | 4 | 1 | - | - | - | - | ||
| EA666/2 | 62 | 62 | 60 | 2 | 4 | - | - | - | 1 | - | 1 | - | 4 | - | - | - | - | - | ||
| EA754/2 | 72 | 52 | 40 | 2 | 6 | - | - | - | - | 1 | - | - | 5 | 1 | - | - | - | - | ||
| EA756/2 | 72 | 52 | 60 | 2 | 6 | - | - | - | 1 | - | 1 | - | 4 | - | - | - | - | - | ||
| EA844/2 | 82 | 42 | 40 | 2 | 6 | 1 | - | - | 1 | - | - | - | 4 | - | - | - | - | - | ||
| EA954/2.5 | 92.5 | 52.5 | 40 | 2.5 | 7 | - | 1 | - | 1 | - | - | - | 5 | - | - | - | - | - | ||
| EA1064/2.5 | 102.5 | 62.5 | 40 | 2.5 | 7 | - | 1 | - | 1 | - | - | - | 5 | - | - | - | - | - | ||
The EA844/2, EA954/2,5 and EA1064/2,5 do not have ribs in the angle.
