AKR-Z

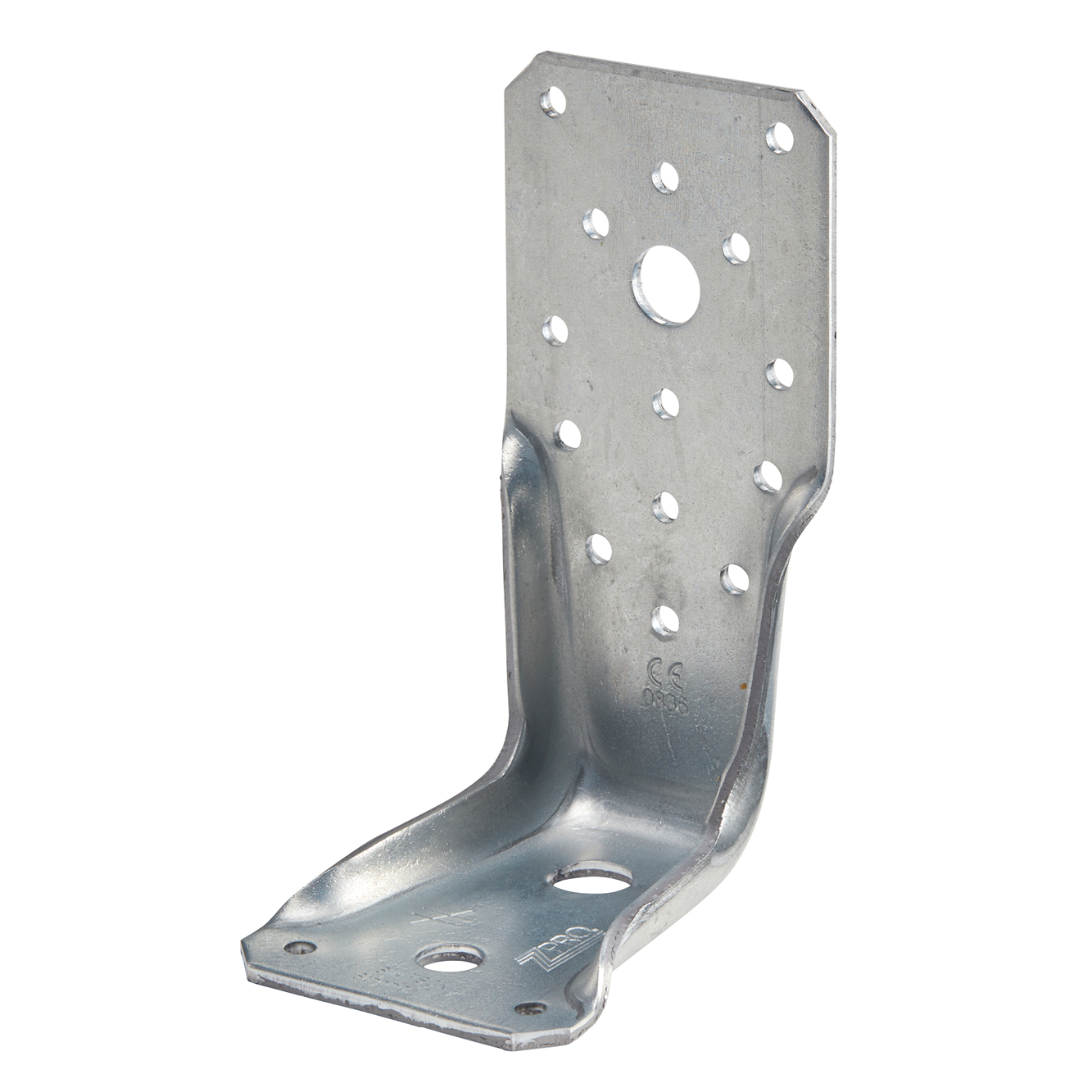

Esquadro reforçado para estrutura de madeira- ZPRO

O esquadro reforçado para estrutura de madeira AKR95Z completa a gama existente de esquadros reforçados, ao mesmo tempo que se posiciona para uso exterior. É recomendado principalmente em estruturas exteriores, tais como terraços.

Marcação CE
ATE
Classe de serviço 3
Zpro

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + ZPro,
  • Espessura 3 mm,
  • O revestimento ZPro corresponde a uma espessura de zinco de aproximadamente 55 µm.

Vantagens

  • Capacidade de carga de tracção e de cisalhamento,
  • Permite que uma estrutura seja firmemente ancorada no chão (recomendado em zonas sísmicas)…

Aplicação

Suporte

- Portador: betão
- Suportado: madeira maciça, madeira composta, madeira laminada colada...

Áreas de uso

O esquadro AKR-Z é adequado para uso externo.

  • Fixação de postes,
  • Postes de madeira,
  • Paredes de madeira maciça,
  • Aplicação viga sobre viga…

Dados técnicos

Dimensões

Dimensões

Referência Dimensões [mm] Perfurações asa A Perfurações asa B Box Quantity
A B C t Ø5 Ø13.5 Ø5 Ø11 Ø13.5 Ø13.5x25
AKR95Z95856539-211-25

-

Valores Característicos - Ligação de madeira sobre suporte rígido - Pregagem total - 2 esquadros

Referência Valores Característicos - Madeira sobre suporte rígido - Pregagem total
Fixacões Plano de pregagem Valores Característicos - Madeira C24 - 2 esquadros [kN]
Asa A Asa B R1.k R2.k = R3.k R4.k = R5.k
Quantidade Tipo Quantidade Tipo CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z8CNA*1M12**1min (17.55 ; 25.04/kmod + 13.2)min (22.64 ; 25.04/kmod + 17.6)min (26.48 ; 25.04/kmod + 22)56.26.915.75 / kmod

* Consultar as colunas da tabela para determinar as capacidades características de acordo com o comprimento da fixação utilizada na asa A.
** Consultar a gama de ancoragens Simpson Strong Tie WA, BOAXII, AT-HP ou SET-XP, dependendo do tipo de betão, distâncias centrais e distâncias das bordas.

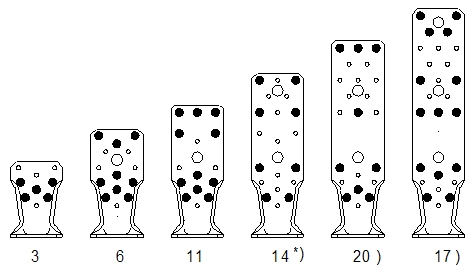

Valores Característicos - Ligação de madeira sobre suporte rígido - Pregagem parcial - 2 esquadros

Referência Valores Característicos - Madeira sobre suporte rígido - Pregagem parcial
Fixacões Plano de pregagem Valores Característicos - Madeira C24 - 2 esquadros [kN]
Asa A Asa B R1.k R2.k = R3.k R4.k = R5.k
Quantidade Tipo Quantidade Tipo CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z5CNA*1M12**3min (10.3 ; 25.04/kmod + 12.62)min (13.34 ; 25.04/kmod + 16.82)min (15.72 ; 25.04/kmod + 21.04)3.244.515.75 / kmod

* Consultar as colunas da tabela para determinar as capacidades características de acordo com o comprimento da fixação utilizada na asa A.
** Consultar a gama de ancoragens Simpson Strong Tie WA, BOAXII, AT-HP ou SET-XP, dependendo do tipo de betão, distâncias centrais e distâncias das bordas.

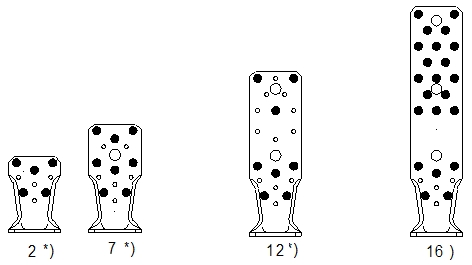

Valores Característicos - Ligação poste de madeira sobre suporte rígido - 2 esquadros

Referência Valores Característicos - Poste de madeira sobre suporte rígido
Fixacões Plano de pregagem Valores Característicos - Madeira C24 - 2 esquadros [kN]
Asa A Asa B R1.k R2.k = R3.k R4.k = R5.k
Quantidade Tipo Quantidade Tipo CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z5CNA*1M12**2min (11.5 ; 25.04/kmod + 5.97)min (14.78 ; 25.04/kmod + 7.97)min (17.19 ; 25.04/kmod + 9.96)3.54.4515.75 / kmod

* Consultar as colunas da tabela para determinar as capacidades características de acordo com o comprimento da fixação utilizada na asa A.
** Consultar a gama de ancoragens Simpson Strong Tie WA, BOAXII, AT-HP ou SET-XP, dependendo do tipo de betão, distâncias centrais e distâncias das bordas.

Valores Característicos - Poste sobre laje de betão - 1 esquadro

Table "Valores Característicos - Poste sobre laje de betão - 1 esquadro" cannot be displayed : no references available.

Instalação

Instalação

Fixações

Sobre madeira :

  • Pregos anelados de CNA Ø4,0x40G,
  • Parafusos CSA5.0x35Z ou CSA5.0x40Z,
  • Parafusos para conectores SSH,
  • Parafusos,
  • Tira-fundos.

Sobre suportes rígidos :
Suporte de betão :

  • Ancoragem mecânica: FM-753 CRACK M10x90/10 3DG, FM-753 CRACK M12x120/20 3DG
  • Resina química: resina AT-HP + Ø10 ou haste roscada de Ø12 mm

Suporte de alvenaria oca :

  • Resina química: resina POLY-GP ou AT-HP + haste roscada Ø8 + peneira SH12050 ou Ø10 + SH16130 ou Ø12 + SH20085

Certification

Declarações de desempenho (DoP)

Homologações técnicas europeia (ETA)

Downloads

  • ZPRO Conectores para exterior

    ZPRO Conectores para exterior

    A gama de conectores estruturais ZPRO oferece uma alternativa econômica ao aço inoxidável, ideal para projectos expostos às intempéries, tais como garagens e decks.
