FM-753 CRACK 3DG

Perno de ancoragem sísmica

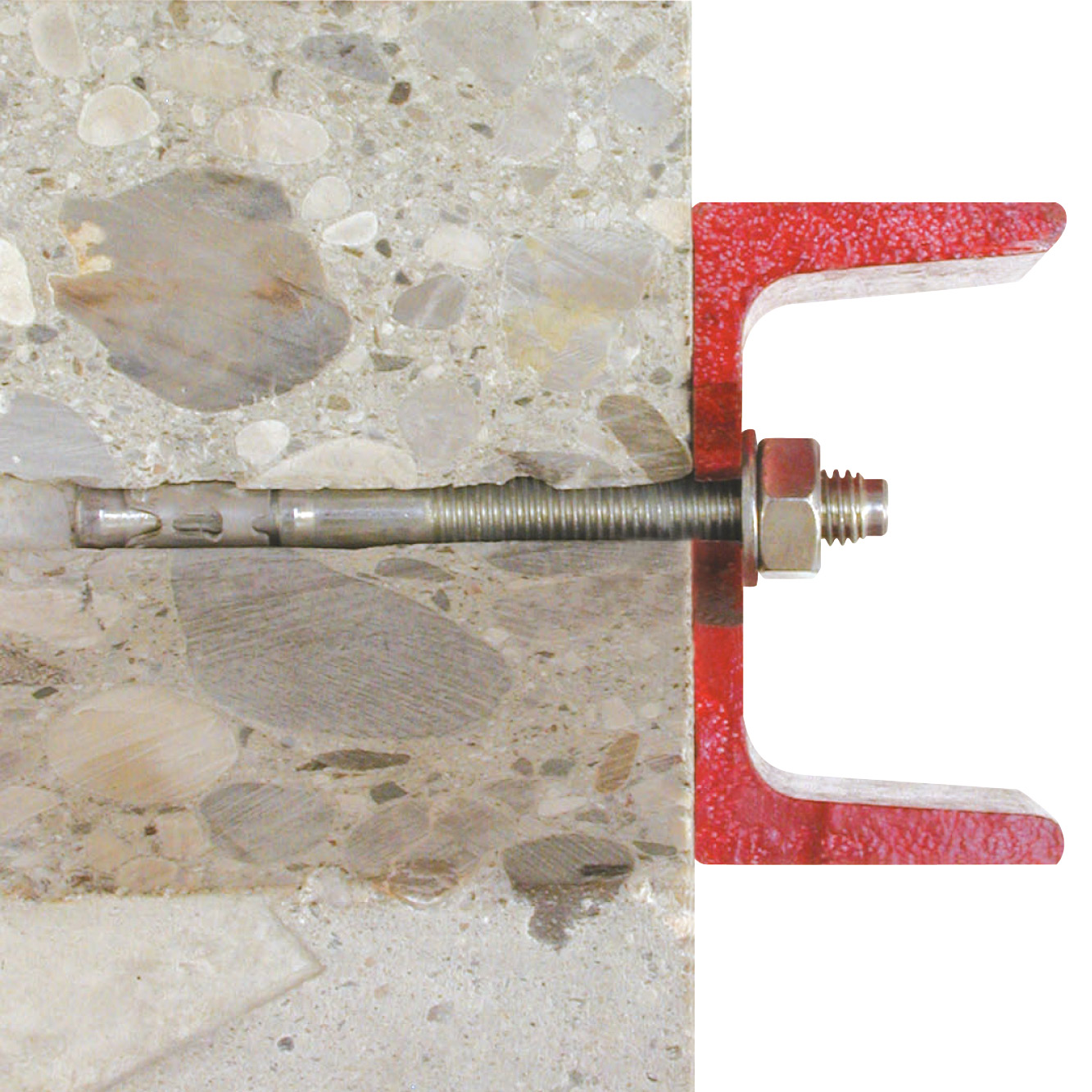

O perno de ancoragem FM-753 CRACK 3DG é um sistema de fixação por expansão para cargas pesadas em betão fissurado e não fissurado, para a transferência de cargas sísmicas (C1 e C2) em aplicações interiores ou exteriores.

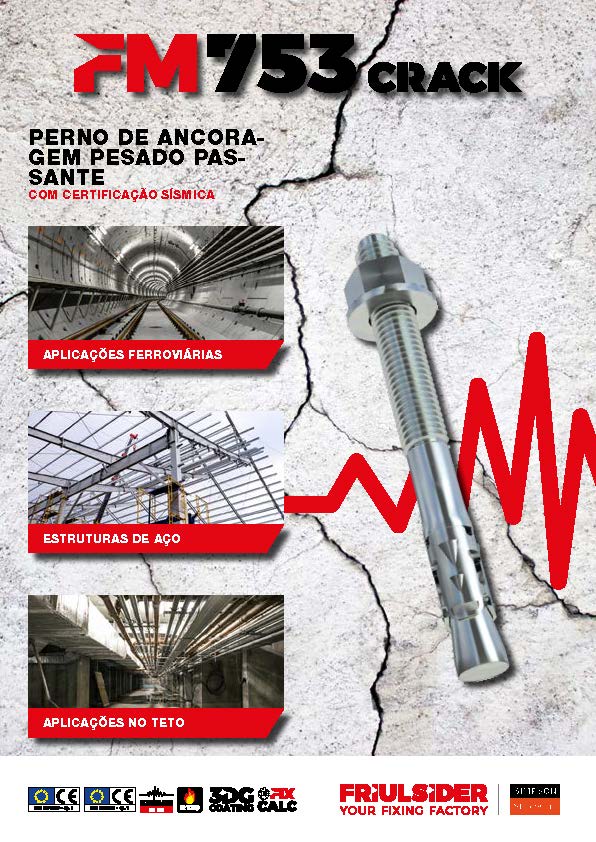

Ficha de Dados Técnicos

Marcação CE

ATE

Novidade

Sprinkler Systems

Exterior

Seismic C1 C2

3DG Coating

Fogo R120

Résistance aux gros chocs

Fix Calc

Detalhes do produto

Imagens

Características

Matéria

Aço temperado (classe 9.8),
Revestimento especial anticorrosão 3DG com acabamento brilhante,
Anel de expansão em aço inoxidável A4 para máxima aderência às paredes da perfuração.

Vantagens

Ganho de tempo:

Expansão imediata,
Montagem através do elemento a fixar, Ø de perfuração = Ø da cavilha,
Porca e anilha pré-montadas.

Desempenho:

Cargas sísmicas e dinâmicas,
Desempenho sísmico C1 e C2,
Novos dentes de aço inoxidável para uma maior aderência às paredes da perfuração,
Resistência ao fogo R120,
Pequenas distâncias ao bordo e entre-eixos .

Aplicação

Áreas de utilização

Fixações estruturais com provisões sísmicas,
Fachada,
Parapeito,
Esquadro de paramento ITE,
Suportes de carpintaria,
Fixação de cargas estáticas ou quási-estáticas.

Suporte

Betão fissurado,
Betão não fissurado,
Ambiente sísmico correspondente às categorias C1 e C2.

Dados técnicos

Dimensões

Referência	Metallic fixings dimensions												Dados de instalação
	Dimensões e valores caraterísticos[mm]		Referência do produto	Outro									Dados de instalação
	Dimensões[mm]	Comprimento da rosca [Lv][mm]	Referência do produto	Certificação sísmica	Espessura máxima da peça a fixar com profundidade de ancoragem padrão[mm]	Esp. máxima da peça a fixar com profundidade de ancoragem reduzida[mm]	Ø do furo da peça a ser fixada [df].[mm]	Ø perfuração x profundidade no suporte[mm]	Ø perfuração x profundidade no suporte com a profundidade de ancoragem reduzida[mm]	Profundidade de ancoragem mini[mm]	Qtd por caixa[stk]	Peso[kg]	Profundidade de ancoragem reduzida[mm]
75350B0807500	M8x75	30	FM-753 CRACK 3DG	C1	10	24	9	8x70	8x56	48	100.0	0.031	34
75350B0809000	M8x90	40	FM-753 CRACK 3DG	C1	25	39	9	8x70	8x56	48	100.0	0.036	34
75350B1009000	M10x90	40	FM-753 CRACK 3DG	C1/C2	10	30	12	10x80	10x60	60	50.0	0.06	40
75350B1010500	M10x105	55	FM-753 CRACK 3DG	C1/C2	25	45	12	10x80	10x60	60	50.0	0.068	40
75350B1011500	M10x115	55	FM-753 CRACK 3DG	C1/C2	35	55	12	10x80	10x60	60	50.0	0.072	40
75350B1013500	M10x135	85	FM-753 CRACK 3DG	C1/C2	55	75	12	10x80	10x60	60	50.0	0.083	40
75350B1015500	M10x155	85	FM-753 CRACK 3DG	C1/C2	75	95	12	10x80	10x60	60	50.0	0.093	40
75350B1211000	M12x110	65	FM-753 CRACK 3DG	C1/C2	10	30	14	12x100	12x80	72	50.0	0.1	52
75350B1212000	M12x120	65	FM-753 CRACK 3DG	C1/C2	20	40	14	12x100	12x80	72	50.0	0.11	52
75350B1214500	M12x145	85	FM-753 CRACK 3DG	C1/C2	45	65	14	12x100	12x80	72	25.0	0.13	52
75350B1220000	M12x200	85	FM-753 CRACK 3DG	C1/C2	100	120	14	12x100	12x80	72	25.0	0.17	52
75350B1615000	M16x150	85	FM-753 CRACK 3DG	C1/C2	30	50	18	16x115	16x95	86	20.0	0.25	66
75350B1622000	M16x220	85	FM-753 CRACK 3DG	C1/C2	100	120	18	16x115	16x95	86	15.0	0.34	66

Design capacities - single anchor - no edge distances - Uncracked concrete

Referência	Metallic fixings dimensions		Metallic fixings loads
	Dimensões e valores caraterísticos[mm]	Referência do produto	Design capacity - Non-cracked concrete (3)[kN]
	Dimensões[mm]		Bending moment MRd[Nm]	Tension - NRd (1)				Shear - VRd (1-2)[kN]
	Dimensões[mm]		Bending moment MRd[Nm]	C20/25[kN]	C30/37[kN]	C40/50[kN]	C50/60[kN]	C20/25[kN]	C30/37[kN]	C40/50[kN]	C50/60[kN]
75350B0807500	M8x75	FM-753 CRACK 3DG	-	6	-	-	-	8.6	-	-	-
75350B0809000	M8x90	FM-753 CRACK 3DG	-	6	-	-	-	8.6	-	-	-
75350B1009000	M10x90	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1010500	M10x105	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1011500	M10x115	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1013500	M10x135	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1015500	M10x155	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1211000	M12x110	FM-753 CRACK 3DG	-	13.3	-	-	-	22.5	-	-	-
75350B1212000	M12x120	FM-753 CRACK 3DG	-	13.3	-	-	-	22.5	-	-	-
75350B1214500	M12x145	FM-753 CRACK 3DG	-	13.3	-	-	-	22.5	-	-	-
75350B1220000	M12x200	FM-753 CRACK 3DG	-	13.3	-	-	-	22.5	-	-	-
75350B1615000	M16x150	FM-753 CRACK 3DG	-	23.3	-	-	-	44.3	-	-	-
75350B1622000	M16x220	FM-753 CRACK 3DG	-	23.3	-	-	-	44.3	-	-	-

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

*Not covered by ETA-11/0080

Instalação

Spacings and edge distances

Referência	Metallic fixings dimensions		Dados de instalação
	Dimensões e valores caraterísticos[mm]	Referência do produto	Spacing and edge distances
	Dimensões[mm]	Referência do produto	Distância entre-eixos mínima[mm]	Espaçamento mínimo[mm]	Distância caraterística do bordo[mm]	Espaçamento caraterístico(5) - Scr,N[mm]
75350B0807500	M8x75	FM-753 CRACK 3DG	50	50	72	144
75350B0809000	M8x90	FM-753 CRACK 3DG	50	50	72	144
75350B1009000	M10x90	FM-753 CRACK 3DG	60	60	90	180
75350B1010500	M10x105	FM-753 CRACK 3DG	60	60	90	180
75350B1011500	M10x115	FM-753 CRACK 3DG	60	60	90	180
75350B1013500	M10x135	FM-753 CRACK 3DG	60	60	90	180
75350B1015500	M10x155	FM-753 CRACK 3DG	60	60	90	180
75350B1211000	M12x110	FM-753 CRACK 3DG	70	70	110	220
75350B1212000	M12x120	FM-753 CRACK 3DG	70	70	110	220
75350B1214500	M12x145	FM-753 CRACK 3DG	70	70	110	220
75350B1220000	M12x200	FM-753 CRACK 3DG	70	70	110	220
75350B1615000	M16x150	FM-753 CRACK 3DG	85	80	120	258
75350B1622000	M16x220	FM-753 CRACK 3DG	85	80	120	258

Installation data

Referência	Metallic fixings dimensions			Dados de instalação
	Dimensões e valores caraterísticos[mm]		Referência do produto	Dados de instalação					Spacing and edge distances
	Dimensões[mm]	Chave SW[mm]	Referência do produto	Ø furo de perfuração[mm]	Profundidade mínima de perfuração[mm]	Ø dispositivo de perfuração[mm]	Par de instalação [Tinst][Nm]	Profundidade de embutimento[mm]	Espessura mínima do suporte [hmin].[mm]
75350B0807500	M8x75	13	FM-753 CRACK 3DG	8	70	9	20	48	100
75350B0809000	M8x90	13	FM-753 CRACK 3DG	8	70	9	20	48	100
75350B1009000	M10x90	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1010500	M10x105	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1011500	M10x115	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1013500	M10x135	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1015500	M10x155	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1211000	M12x110	19	FM-753 CRACK 3DG	12	100	14	60	72	150
75350B1212000	M12x120	19	FM-753 CRACK 3DG	12	100	14	60	72	150
75350B1214500	M12x145	19	FM-753 CRACK 3DG	12	100	14	60	72	150
75350B1220000	M12x200	19	FM-753 CRACK 3DG	12	100	14	60	72	150
75350B1615000	M16x150	24	FM-753 CRACK 3DG	16	115	18	120	86	170
75350B1622000	M16x220	24	FM-753 CRACK 3DG	16	115	18	120	86	170
