EFIXR

Esquadros de fixação com reforço

Os esquadros EFIXR destinam-se a todos os esquemas de montagem e de aplicação de marcenarias interiores e exteriores. O esticador do EFIXR aumenta a rigidez, em particular, para os modelos grandes.

Ficha de Dados Técnicos

Classe de serviço 2

Interior

Aço galvanizado Z275

EPD

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
Espessura : de 2 a 3 mm consoante os modelos.

Vantagens

Os 2 furos oblongos facilitam as regulações,
Vasta gama para uma diversidade de utilizações,
Pode utilizar-se sobre madeira e betão.

Aplicação

Suporte

Elemento de suporte : madeira, betão, metal, PVC.
Elemento suportado : madeira, betão, metal, PVC.

Áreas de utilização

Caixilharia,
Móveis, consolas,
Pequenas esquadrias,
Fixações de portas e janelas, etc.

Dados técnicos

Dimensões

Dimensões

Referência	Dimensões e valores caraterísticos [mm]				Perfurações					Ala B		Peso [kg]
Referência	A	B	C	t	Ø5	Ø6.5x30	Ø6.5x50	Ø6.5x55	Ø6.5x65	Ø5	Ø8,5x30	Peso [kg]
EFIXR553	50	54	30	2	4	1	-	-	-	4	1	0.04
EFIXR753	70	54	30	2	5	-	1	-	-	4	1	0.05
EFIXR853A	80	55	30	2.5	6	-	-	1	-	4	1	0.06
EFIXR1053	100	54	30	2.5	6	-	-	-	1	4	1	0.07
EFIXR1253	120	54	30	3	6	-	-	-	1	4	1	0.1
EFIXR1453	140	54	30	3	6	-	-	-	1	4	1	0.12
EFIXR1653	160	54	30	3	6	-	-	-	1	4	1	0.13

Instalação

Fixações

Furos para pregos Ø5 mm e oblongos com largura de 8,5 e 6,5 mm.

Em madeira :

Pregos canelados CNAØ4,0 mm,
Parafusos,
Tira-fundos,
Parafusos CSAØ5,0 mm.

Em betão :

Cavilhas de pressão TPP 8X60

Em metal :

Parafusos,
Parafusos auto-roscantes.

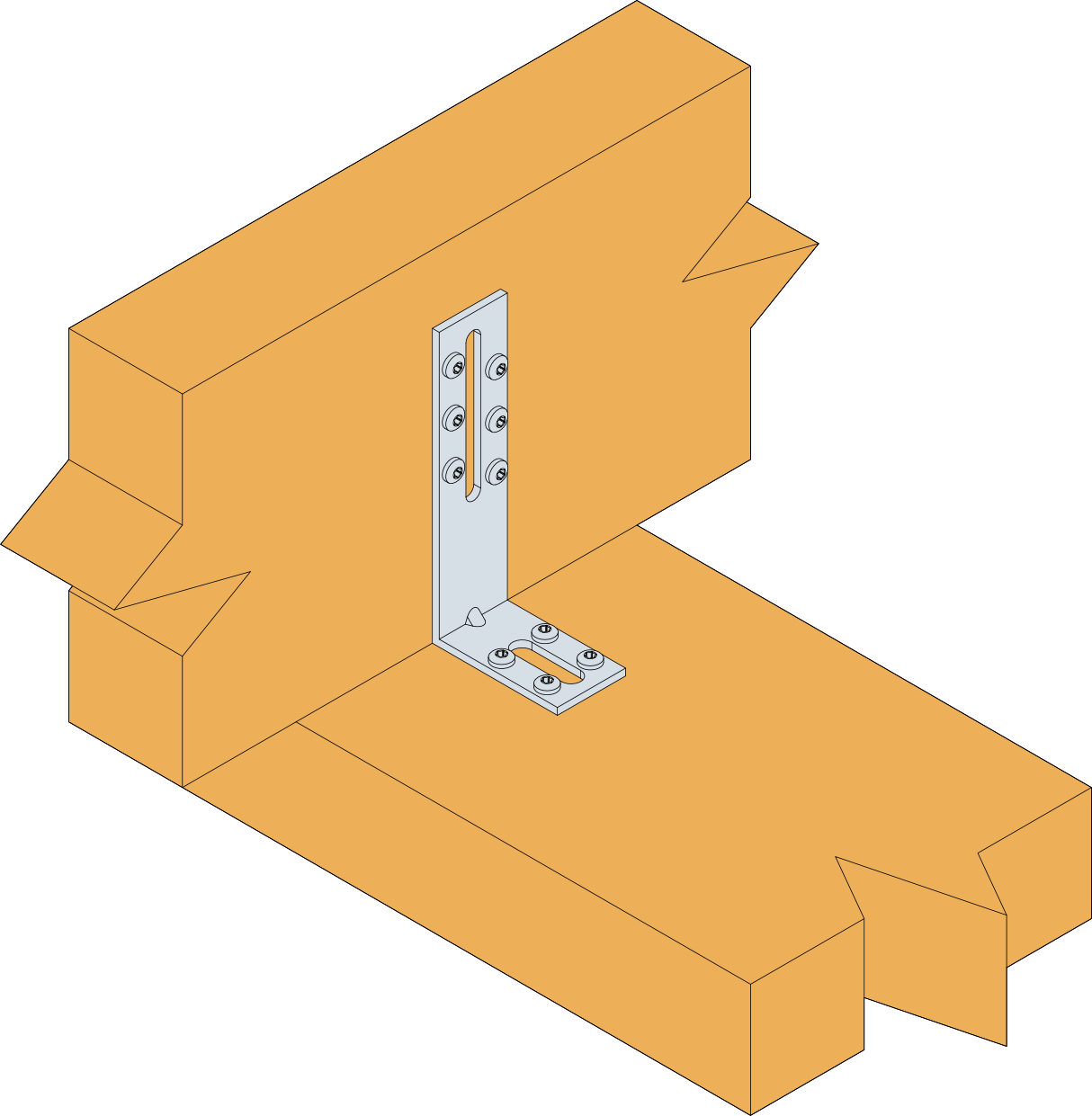

Instalação

Aproximar o item a fixar ao elemento.
Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.
