Conectores

Esquadros

ABR

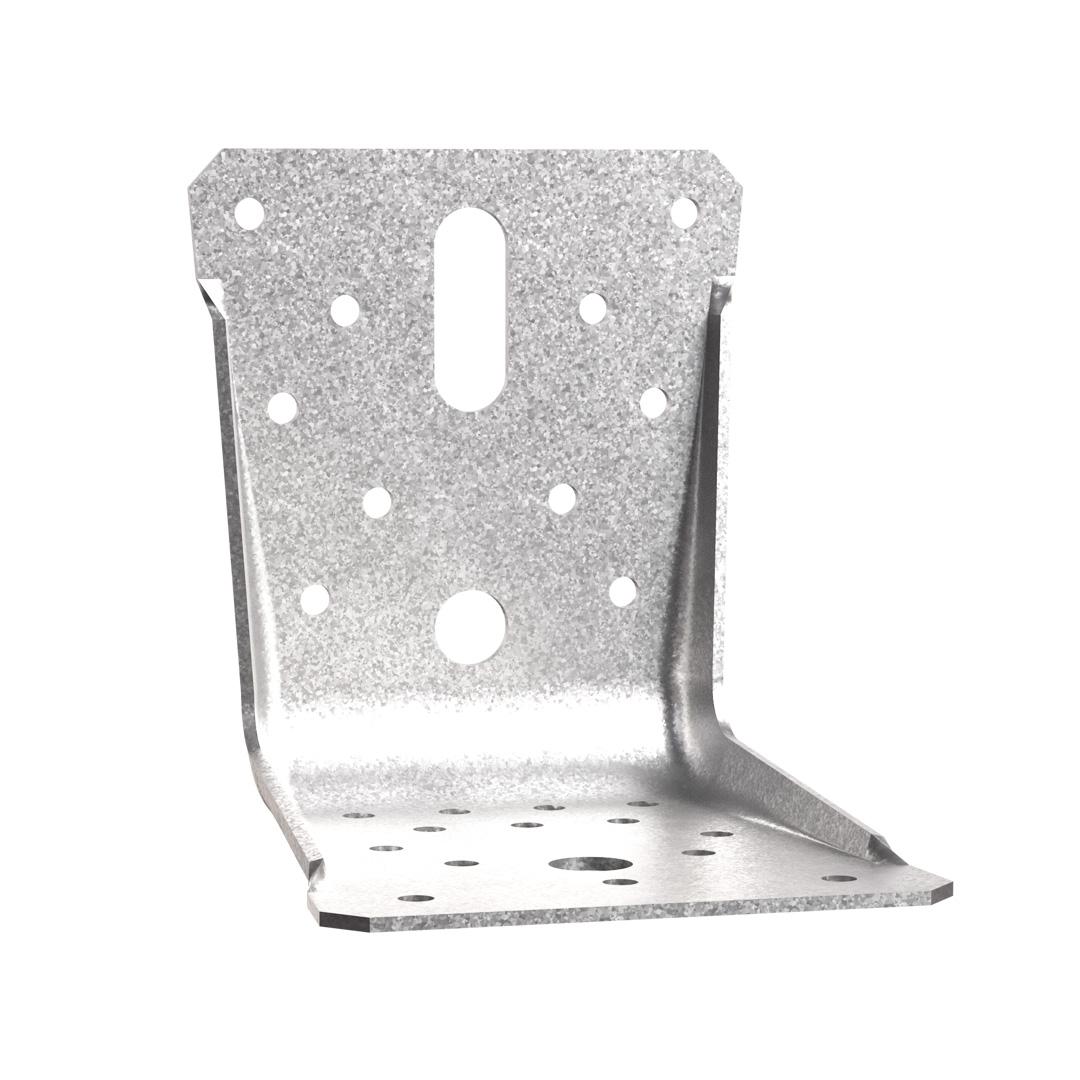

Esquadros reforçados (9015 100)

Os esquadros reforçados ABR100 e ABR9015 respondem a aplicações estruturais de carpintaria e de habitações com esquadria de madeira.

Ficha de Dados Técnicos

Marcação CE

ATE

Aço galvanizado Z275

Classe de serviço 2

Interior

EPD

Disponivel en el Connector Selector

Detalhes do produto

Imagens

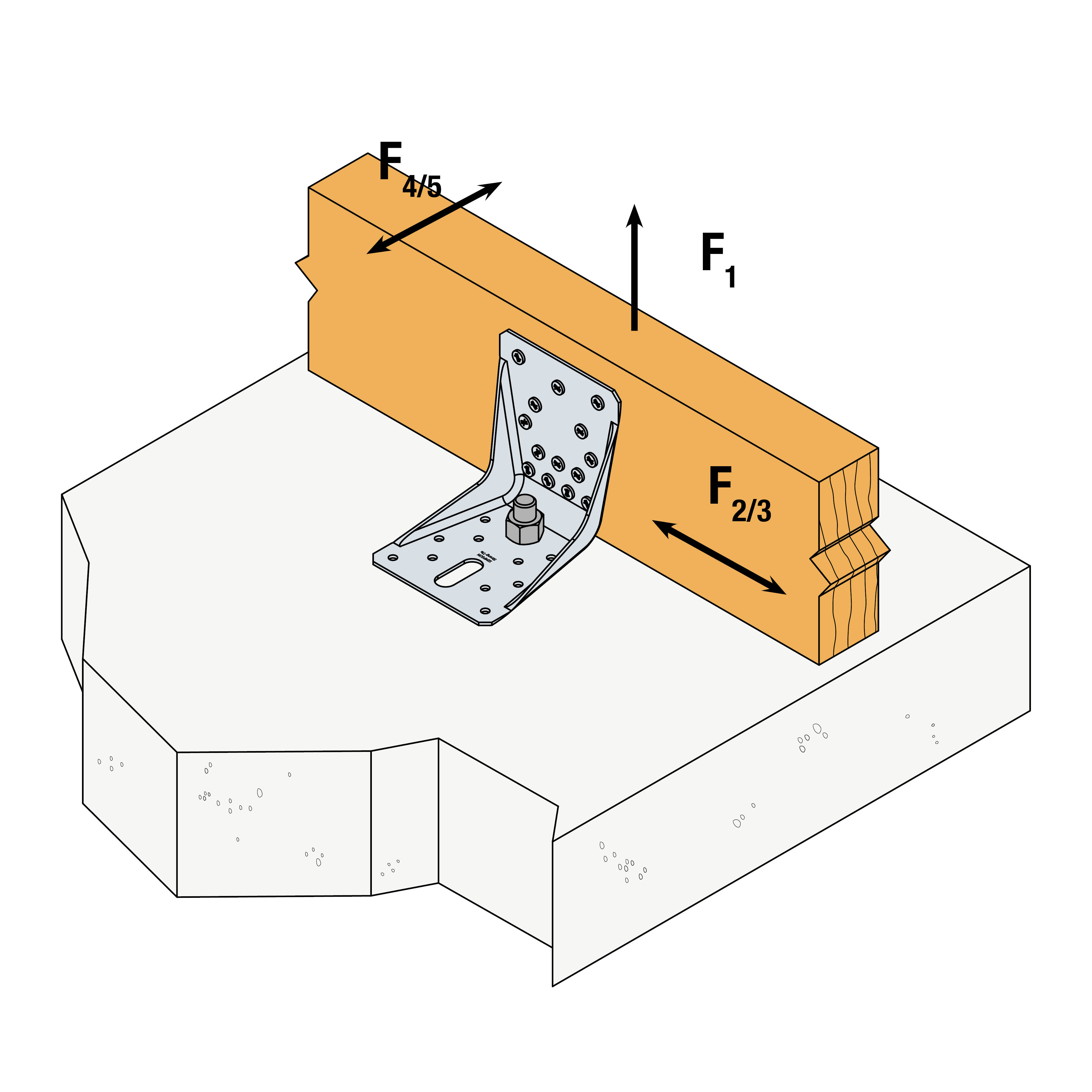

C_ABR100_Load direction_Ill_Instld_EU_FR_CY

Características

Matéria

Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
Espessura : 2 mm.

Vantagens

Elevada rigidez,
Conexão em betão possível com uma única ancoragem.

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, betão, aço,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Áreas de utilização

Fixação de asnas pequenas,
Travessa de paramento, pilar de revestimento de proteção,
Ancoragens de traves, consolas, peças de contorno.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Referência	Dimensões do conector
	Outro		Dimensões e valores caraterísticos[mm]				Perfurações[mm]				Ala B[mm]
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	Esp.[mm]	Redondo			Oblongo	Redondo
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	Esp.[mm]	Ø5[mm]	Ø12	Ø13	Ø12x32	Ø5[mm]	Ø12	Ø13[mm]
ABR9015	50.0	0.11	89	89	60	1.5	10	-	1	-	10	-	1
ABR100	50.0	0.26	103	103	90	2	10	1	-	1	14	1	-

Conexões madeira/madeira tipo viga/viga – Montagem com 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem total
	Fixacões		Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A	Aba B	R₁,ₖ					R₂,ₖ=R₃,ₖ					R4,k = R5,k(1)
	Qdad	Qdad	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x40
ABR9015	8.0	10.0	3.45	4.1	5.4	6.6	13.2	6.3	7.1	8	9.6	10.5	-	-	-	-	5 /kmod^0,4
ABR100	10.0	14.0	9.7	11.7	15.7	19.7	min (26,7/kmod^0,2 ; 27 /kmod)	9.6	12.8	14.2	16.7	20.3	2.4	4.2	5.1	5.1	5.1

...

Conexões madeira/suporte rígido tipo viga/suporte rígido – Montagem com 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/betão
	Fixacões				Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A		Aba B		R₁,ₖ			R₂,ₖ=R₃,ₖ			R4/5,k
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x35	CNA4.0x40
ABR100	1.0	Ø10	10.0	CNA*	min (17,1; 21,6 /kmod)	min (20,6; 21,6 /kmod)	min (26,6; 21,6 /kmod)	7.2	8.7	10.9	8.6	10.4

...

Valores Caraterísticos simplificados - Madeira/betão - Montagem com 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos simplificados - Madeira/betão
	Fixacões				Valores caraterísticos simplificados - Madeira C24 - Montagem com 2 esquadros[kN]
	Aba A		Aba B		R₁,ₖ			R₂,ₖ=R₃,ₖ
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x35	CNA4.0x40	CNA4,0x50
ABR100	1.0	Ø10	10.0	CNA*	17.1	20.6	24	7.2	8.7	10.9

* Consulte as colunas da tabela Capacidade caraterística para obter o tipo de elemento de fixação que pode ser utilizado no Aba A. As capacidades variam consoante o tipo de elemento de fixação utilizado.

Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

* A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – k_mod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Carga combinada:

\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1

Instalação

Fixações

Em madeira :

Pregos canelados CNA Ø4,0x35 ou Ø4,0x50 mm,
Parafuso CSA Ø5,0x35 ou CSA Ø5,0x40,
Parafusos,
Tira-fundos.

Em betão :
Elemento de betão :

Cavilha mecânica : perno FM 753 evo M10x78
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25 ou LMAS M12-150/35.

Elemento de alvenaria de blocos ocos :

Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M12-150/35 + peneira SH M16-130.

Em aço :

Parafusos.

Instalação

Elemento de suporte : madeira maciça, laminada colada, aglomerado de madeira,
Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira.
