BTC

Estribo de alma interior

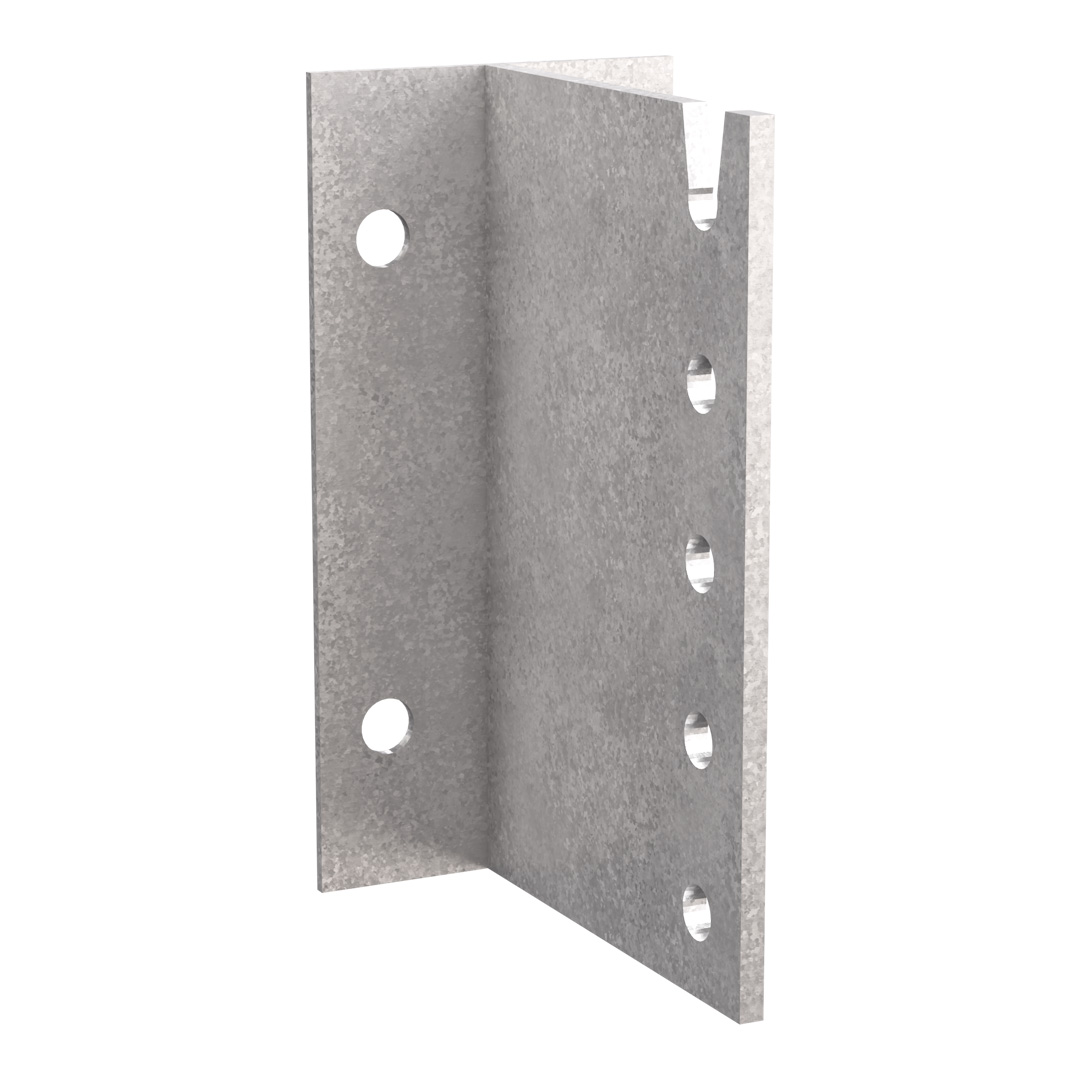

O estribo de alma interior BTC é uma conexão discreta, que permite uma fixação em elemento rígido. O número de cavilhões e de ancoragens pode ser escolhido livremente em função da carga aplicada. O estribo BTC permite suportar esforços nas três direções. Por conseguinte, as montagens de madres inclinadas podem também ser efetuadas com simplicidade e em total segurança.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Aço eletrogalvanizado 20µm

Fogo R 60

EPD

Detalhes do produto

Imagens

Características

Material

Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
Espessura : 3 mm.

Vantagens

Montagem invisível,
Pode ser utilizado em pequenas larguras de vigas suportadas,
Possibilidade de utilização em configurações inclinadas.

Aplicação

Suporte

Suporte : betão, aço,
Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira.

Áreas de utilização

Barrotes,
Madres,
Vigas de suporte,
Configuração em inclinação possível até um ângulo de 45°.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos


Table "Dimensões e valores caraterísticos" cannot be displayed : no references available.

Valores caraterísticos Descendente (em kN) – Elemento rígido – Perno WA

Table "Valores caraterísticos Descendente (em kN) – Elemento rígido – Perno WA" cannot be displayed : no references available.

For load combination:

R_2,kcapacities are calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

The anchors resistance and their number have to be checked according to the ETA and the type of header. The number of anchors given in the table is the maximum. If their resistance is decisive, it is the resistance to consider for the connection.

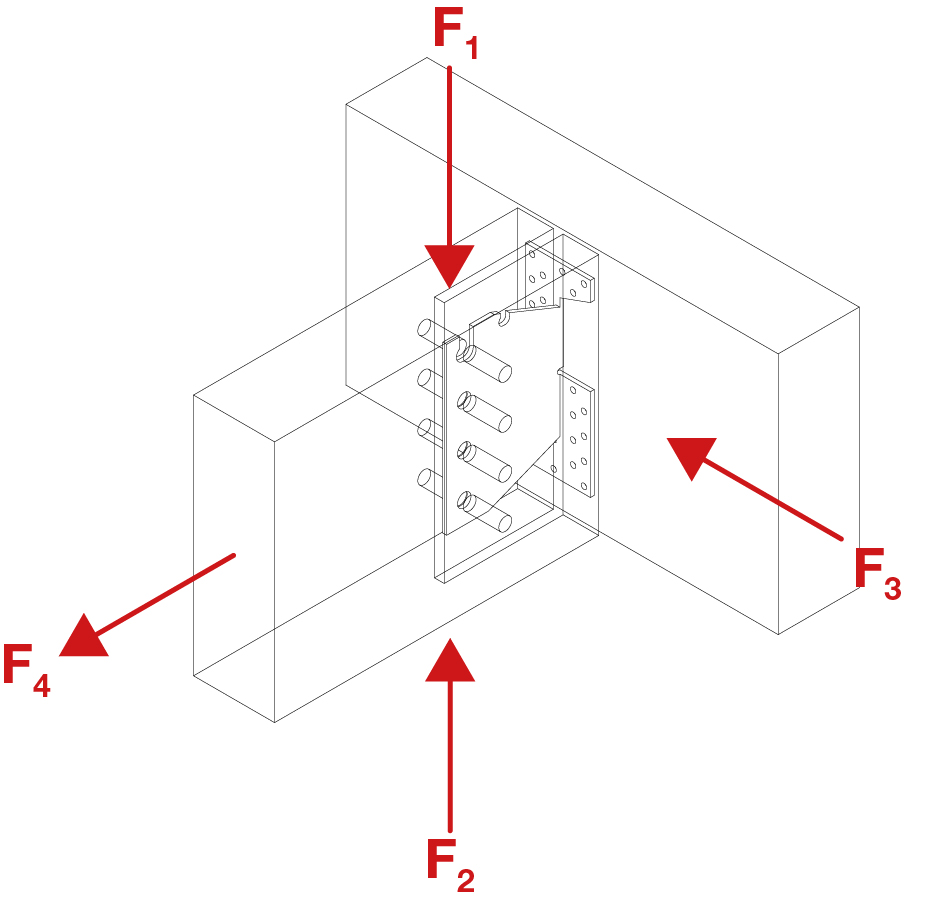

Product characteristic capacities - Timber beam to rigid support - R3.k and R4.k

Table "Product characteristic capacities - Timber beam to rigid support - R3.k and R4.k" cannot be displayed : no references available.

Instalação

Fixações

Em suporte de betão :

Cavilha mecânica : THD 10-80/5
Ancoragem química : resina AT-HP + haste roscada LMAS M12-150/35

Em suporte de aço :

Parafuso Ø 12 mm.

Em elemento suportado :

Cavilhões STD Ø 12 cuja largura deverá corresponder à largura da viga suportada.

Instalação

Realizar um entalhe vertical com 9 mm de largura na viga suportada.
Identificar a posição dos cavilhões sobre a viga suportada antes de efetuar uma perfuração transversal.
Inserir apenas o 1.º cavilhão na viga na parte superior.
Fixar o estribo no elemento com a ajuda da fixação adaptada de Ø12 mm.
Posicionar a viga suportada de maneira a colocar o cavilhão já no devido lugar no encaixe do estribo.
Colocar os cavilhões restantes.
