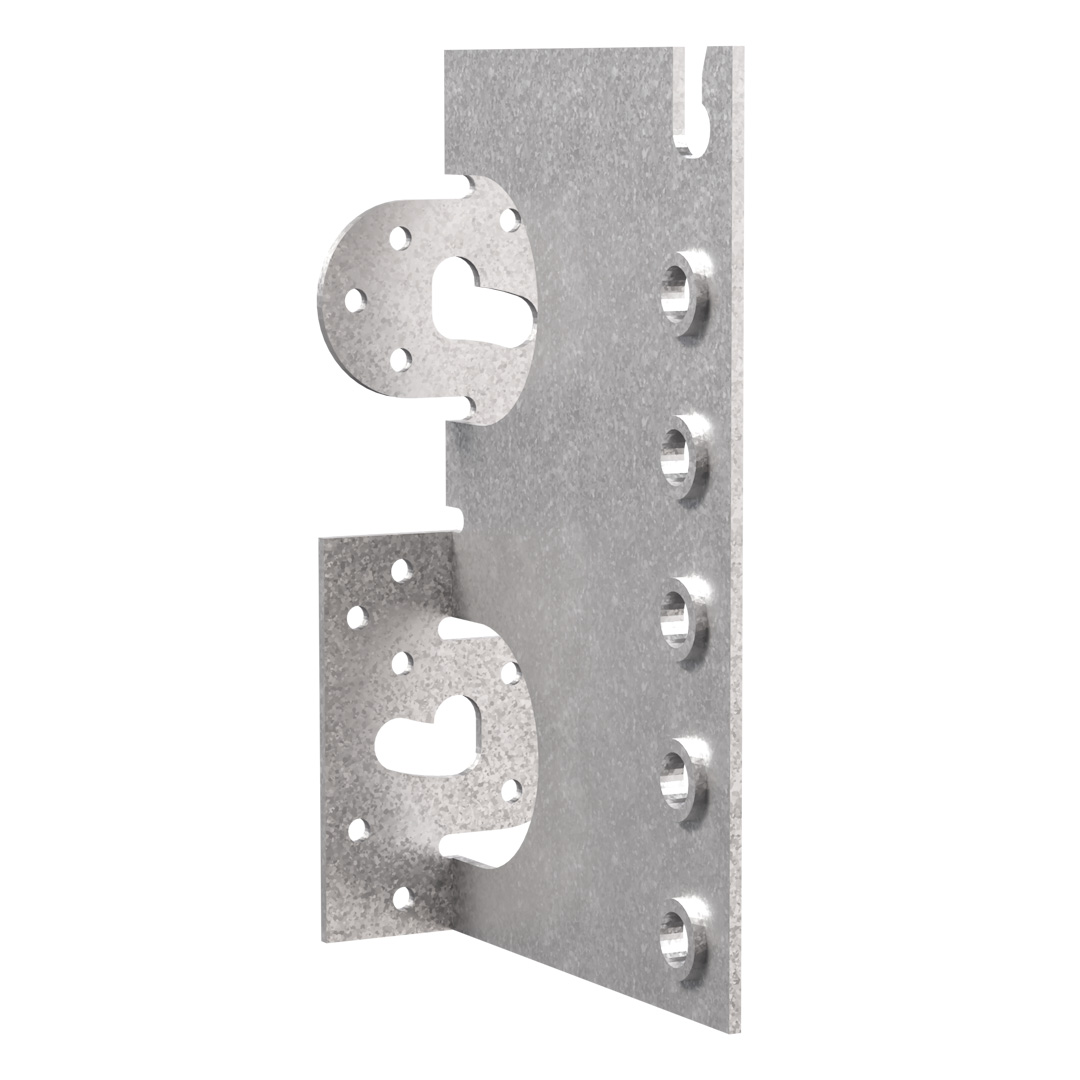

CBH

Estribo de alma interior

O CBH é uma conexão discreta que permite uma fixação sobre madeira ou sobre um suporte rígido.

Marcação CE
Marcação CE
ATE
ATE
Fogo
Fogo
Interior
Interior
Fogo R 60
Fogo R 60
Aço galvanizado Z275
Aço galvanizado Z275
Classe de serviço 2
Classe de serviço 2
EPD
EPD

Detalhes do produto

Imagens

Fixação madeira/madeira
Fixação madeira/elemento rígido

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346
  • Espessura 2,5 mm

Vantagens

  • Montagem invisível,
  • Fixação em madeira ou betão,
  • Instalação otimizada conforme aos Eurocódigos.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, aglomerado de madeira, laminada colada, betão
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada

Áreas de utilização

  • Barrotes,
  • Madres,
  • Vigas de suporte...

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

ReferênciaDimensões do conector
Dimensões supporte[mm]Secções de madeira[mm]Dimensões e valores caraterísticos[mm]Furos portador[mm]Furos suportado[mm]Outro
AlturaLarguraAltura[mm]A[mm]B[mm]C[mm]t[mm]RedondoRedondo Peso[kg]
Larguras[mm]Larguras[mm]Máx.[mm]Min β=0[mm]Min β=0[mm] Máx.[mm]Ø11Ø5Ø10.5
CBH150/2.519260160190219225150113.5602.521450.38
CBH180/2.522260160220249270180113.5602.521660.45
CBH220/2.526260160250279330220113.5602.522270.57

β é a inclinação da viga transportada em relação ao plano horizontal.

Valores caraterísticos descendente – Elemento rígido – Perno WA

Dimensões

ReferênciaCapacidade do suporte
Valores caraterísticos Descendente – Madeira sobre elemento rígido (betão ou aço )
FixacõesValores característicos - Madeira classe C24[kN]
PortadorSuportadoR₁,ₖ - inclinação β=15°R₁,ₖ - Declive β=0°
QdadTipoQdadTipoComprimento dos pinos[mm]Comprimento dos pinos[mm]
60801001201401606080100120140160
CBH150/2.52.0FM-753 evo M10X785.0STD1011.712.414.516.418.418.712.413.215.617.719.519.5
CBH180/2.52.0FM-753 evo M10X786.0STD1018.219.723.326.628.328.319.321.125.228.829.729.7
CBH220/2.52.0FM-753 evo M10X787.0STD1022.424.228.232.135.335.323.825.930.634.937.137.1

Os valores de capacidade de carga em betão indicados na tabela referem-se ao caso de uma fixação em laje maciça. Num contexto de aplicação diferente, recomenda-se que o projetista se assegure da resistência correta das ancoragens (uma ajuda ao dimensionamento está disponível no nosso software Anchor Designer, que pode ser transferido gratuitamente neste site).

Valores Características - Viga de madeira sobre suporte rígido - Pentre entre 30° e 45°

Dimensões

ReferênciaCapacidade do suporte
Valores caraterísticos Descendente – Madeira sobre elemento rígido (betão ou aço )
FixacõesValores característicos - Madeira classe C24[kN]
PortadorSuportadoR₁,ₖ - Declive β=30°R₁,ₖ - inclinação β=45°
QdadTipoQdadTipoComprimento dos pinos[mm]Comprimento dos pinos[mm]
60801001201401606080100120140160
CBH150/2.52.0FM-753 evo M10X785.0STD1011.111.613.41516.817.710.510.912.513.915.516.9
CBH180/2.52.0FM-753 evo M10X786.0STD101718.321.424.326.826.816.217.32022.625.425.7
CBH220/2.52.0FM-753 evo M10X787.0STD1021.122.52629.43333.520.121.324.427.530.832.2

Os valores de transferência de carga em concreto indicados nesta tabela são dados no caso de fixação de laje total. Em um contexto de aplicativo diferente, o designer deve garantir que as âncoras sejam mantidas corretamente (assistência para dimensionamento está disponível em nosso software Anchor Designer, que pode ser baixado gratuitamente neste site).

Valores caraterísticos cescendente – Madeira C24 – Pregos CNA4.0x60

Dimensões

ReferênciaCapacidade do suporte
Valores caraterísticos - Madeira/Madeira - pregagem total[kN]
Valores característicos - Madeira classe C24[kN]
R₁,ₖ - inclinação β=15°R₁,ₖ - Declive β=0°
Comprimento dos pinos[mm]Comprimento dos pinos[mm]
60801001201401606080100120140160
CBH150/2.517.317.919.621.222.923.31818.620.722.42424
CBH180/2.52425.22830.531.831.82526.529.532.132.632.6
CBH220/2.531.432.73638.941.641.632.634.237.941.142.842.8

Valores Características - Viga na viga - Inclinação entre 30 ° e 45 °

Dimensões

ReferênciaCapacidade do suporte
Valores caraterísticos - Madeira/Madeira - pregagem total[kN]
Valores característicos - Madeira classe C24[kN]
R₁,ₖ - Declive β=30°R₁,ₖ - inclinação β=45°
Comprimento dos pinos[mm]Comprimento dos pinos[mm]
60801001201401606080100120140160
CBH150/2.516.717.218.720.121.622.516.416.71819.320.621.9
CBH180/2.523.124.126.628.830.830.822.523.425.627.629.730.1
CBH220/2.530.431.534.33739.740.429.830.833.335.738.339.5

Instalação

Instalação

Fixações

Madeira/madeira :
Elemento suporte :

  • Pregos canelados CNA Ø4,0 x 60 mm

Elemento suportado :

  • Cavilhões Ø10 mm (comprimento a especificar de acordo com a espessura da madeira).

Madeira/Suporte rígido :
Suporte betão :

  • Cavilha mecânica WA M10 78/5
  • Ancoragem química : resina AT-HP + haste roscada LMAS M10-130

Elemento de aço :

  • Parafuso Ø10 mm

Elemento suportado :

  • Cavilhões Ø10 mm (comprimento a especificar de acordo com a espessura da madeira – Ref. STD10/X).

Instalação

  1. Realizar um entalhe vertical com uma largura de 9 mm na viga suportada,
  2. Identificar a posição dos cavilhões sobre a viga suportada,
  3. Perfurar transversalmente a viga suportada para inserir os cavilhões (diâmetro do furo em função do diâmetro do cavilhão),
  4. Inserir o primeiro cavilhão superior na viga suportada.
