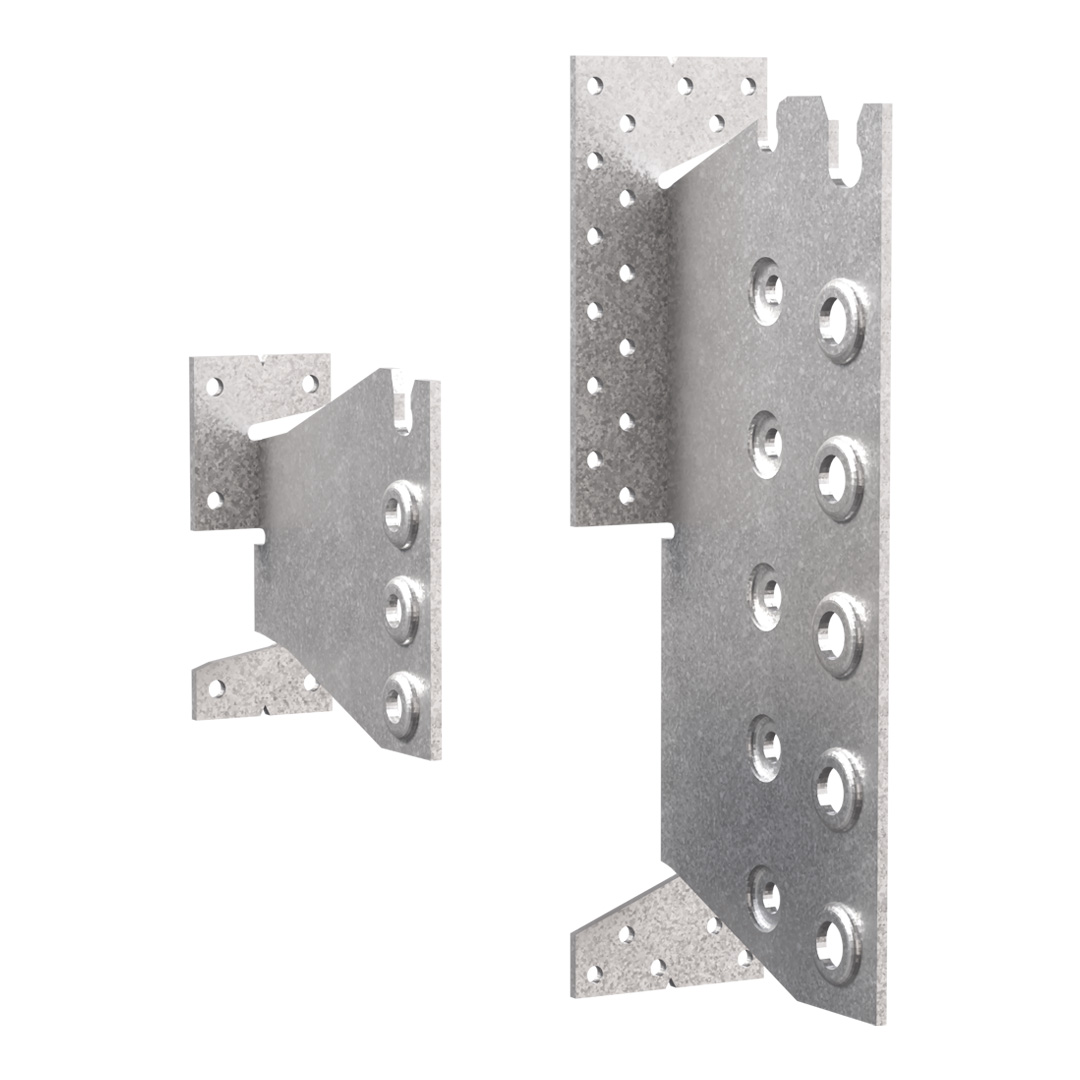

Estribo tipo TU

Estes estribos de alma interior permitem uma montagem totalmente invisível. O encaixe na cabeça facilita a instalação no estaleiro. Os TUBSL ou TUBSR, fletidos em fábrica, respondem a aplicações em ângulo.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Fogo

Interior

Aço galvanizado Z275

Fogo R 60


Detalhes do produto

Imagens

Características

Matéria

Aço S250GD + Z275 conforme a norma NF EN 10346,
Espessura : 3 mm.

Ventagens

Montagem invisível,
Instalação otimizada conforme os Eurocódigos,
Pode utilizar-se em ângulo,
Resistência ao fogo de 1/2 hora desde que instalado de forma específica. Recurso : "Resistência ao fogo - Fiabilidade das conexõe".

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, aglomerado de madeira,
Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira.

Áreas de utilização

Barrotes,
Madres,
Viga de suporte.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Portador [mm]					Dimensões supporte [mm]	Dimensões e valores caraterísticos [mm]				Furos portador	Furos suportado
	Larguras		Altura			Largura de prumo	A	B	C	t	Ø5	Ø8,5	Ø12,5
	Larguras	Máx.	Min β=0	Min β=0	Máx.	Larguras	A	B	C	t	Ø5	Ø8,5	Ø12,5
TU12	45	120	120	160	200	68	96	97.5	40	3	6	4	-
TU16	60	160	160	190	240	88	134	104.5	60	3	18	-	3
TU20	60	160	200	225	280	88	174	104.5	60	3	22	-	4
TU24	60	160	240	260	300	88	214	104.5	60	3	26	-	5
TU28	60	160	280	295	340	88	254	104.5	60	3	30	-	6

Valores caraterísticos - Madeira/Madeira - pregagem total

Referência	Valores caraterísticos - Madeira/Madeira - pregagem total
	Fixacões				Valores característicos - Madeira classe C24 [kN]
	Portador		Suportado		R_1,k							R_2,k							R_3,k							R_4,k
	Qdad	Tipo	Qdad	Tipo	Comprimento do cavilhoes [mm]							Comprimento do cavilhoes [mm]							Comprimento do cavilhoes [mm]
	Qdad	Tipo	Qdad	Tipo	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	5.7	6.1	6.8	7.6	8	8	8	0.9	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	18	CNA4,0x50	3	STD12	-	17.5	18.1	19.2	20.5	22	23.5	-	11.7	12.1	12.8	13.7	14.7	15.7	-	1.5	2.1	2.8	3.6	4.2	5	5.9
TU20	22	CNA4,0x50	4	STD12	-	26.7	27.6	29.2	31.1	33.3	35.6	-	20	20.7	21.9	23.3	25	26.7	-	2	2.8	3.7	4.5	5.4	6.4	7.9
TU24	26	CNA4,0x50	5	STD12	-	36.6	37.7	39.8	42.5	45.4	48.3	-	29.3	30.2	31.8	34	36.3	38.6	-	2.5	3.5	4.4	5.6	6.5	7.7	9.9
TU28	30	CNA4,0x50	6	STD12	-	46.9	48.3	50.9	54.1	57.6	61.1	-	39.1	40.3	42.4	45.1	48	50.9	-	2.9	4.1	5.3	6.5	7.6	8.9	11.8

Valores caraterísticos - Madeira/Madeira prumo- pregagem total

Referência	Valores caraterísticos - Madeira/Madeira prumo- pregagem total
	Fixacões				Valores característicos - Madeira classe C24 [kN]
	Portador		Suportado		R_1,k							R_2,k							R_3,k							R_4,k
	Qdad	Tipo	Qdad	Tipo	Comprimento do cavilhoes [mm]							Comprimento do cavilhoes [mm]							Comprimento do cavilhoes [mm]
	Qdad	Tipo	Qdad	Tipo	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	-	-	5.7	6.1	6.8	7.6	8	-	-	0.9	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	14	CNA4,0x50	3	STD12	-	16.1	16.7	17.7	19	20.4	21.9	-	10.7	11.1	11.8	12.7	13.6	14.6	-	1.5	2.1	2.8	3.6	4.2	5	4.8
TU20	14	CNA4,0x50	4	STD12	-	22.9	23.7	25.1	26.8	28.6	30.1	-	17.2	17.8	18.8	20.1	21.5	22.6	-	2	2.8	3.7	4.5	5.4	6.4	6.2
TU24	18	CNA4,0x50	5	STD12	-	31.9	33	34.8	36.9	38.9	39.9	-	25.5	26.4	27.8	29.5	31.1	31.9	-	2.5	3.5	4.4	5.6	6.5	7.7	7.6
TU28	18	CNA4,0x50	6	STD12	-	38	38.9	39.9	39.9	39.9	39.9	-	31.7	32.4	33.3	33.3	33.3	33.3	-	2.9	4.1	5.3	6.5	7.6	8.9	8.8

Valores caraterísticos - Madeira/Madeira - pregagem total com inclinação e ângulo α=90°

Referência	Valores caraterísticos - Madeira/Madeira - pregagem total com inclinação e ângulo α=90°
	Fixacões				Valores característicos - Madeira classe C24 [kN]
	Portador		Suportado		R_1,k - inclinação β=15°							R_1,k - inclinação β=30°							R_1,k - inclinação β=45°
	Qdad	Tipo	Qdad	Tipo	Comprimento do cavilhoes [mm]							Comprimento do cavilhoes [mm]							Comprimento do cavilhoes [mm]
	Qdad	Tipo	Qdad	Tipo	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7
TU16	18	CNA4,0x50	3	STD12	-	16.9	17.4	18.3	19.4	20.7	22.1	-	16.5	16.8	17.5	18.5	19.6	20.8	-	15.9	16.4	17	17.9	18.9	20
TU20	22	CNA4,0x50	4	STD12	-	25.8	26.4	27.8	29.5	31.4	33.5	-	25.1	25.6	26.7	28.1	29.8	31.6	-	24.4	25.1	26.1	27.4	28.9	30.5
TU24	26	CNA4,0x50	5	STD12	-	35.4	36.2	38	40.2	42.8	45.5	-	34.3	35.2	36.6	38.6	40.8	43.2	-	33.6	34.7	36	37.8	39.8	42
TU28	30	CNA4,0x50	6	STD12	-	45.5	46.4	48.6	51.4	54.5	57.8	-	44	45.3	47.1	49.5	52.3	55.2	-	43.4	44.9	46.5	48.7	51.3	53.9

Valores caraterísticos - Madeira/Madeira prumo- pregagem total com inclinação e ângulo α=90°

Referência	Valores caraterísticos - Madeira/Madeira prumo- pregagem total com inclinação e ângulo α=90°
	Fixacões				Valores característicos - Madeira classe C24 [kN]
	Portador		Suportado		R_1,k - inclinação β=15°							R_1,k - inclinação β=30°							R_1,k - inclinação β=45°
	Qdad	Tipo	Qdad	Tipo	Comprimento do cavilhoes [mm]							Comprimento do cavilhoes [mm]							Comprimento do cavilhoes [mm]
	Qdad	Tipo	Qdad	Tipo	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7	6.8	7.2	7.9	8.7	9.3	-	-	6.6	6.9	7.5	8.2	9	-	-	6.4	6.6	7.1	7.8	8.5	-	-
TU16	14	CNA4,0x50	3	STD12	-	-	15.9	16.3	17.1	18.1	-	-	-	15.4	15.7	16.4	17.2	-	-	-	15	15.4	15.9	16.7	-	-
TU20	14	CNA4,0x50	4	STD12	-	-	24.2	24.8	25.9	27.4	-	-	-	23.6	24	25	26.2	-	-	-	22.9	23.5	24.4	25.5	-	-
TU24	18	CNA4,0x50	5	STD12	-	-	33.3	34.1	35.6	37.6	-	-	-	32.4	33.1	34.4	36.1	-	-	-	31.6	32.6	33.7	35.2	-	-
TU28	18	CNA4,0x50	6	STD12	-	-	43	43.8	45.8	48.2	-	-	-	41.7	42.7	44.3	46.5	-	-	-	40.9	42.2	43.7	45.6	-	-

Instalação

Fixações

Em suporte madeira :

Pregos canelados CNA Ø4,0 x 50 mm ou parafuso CSA Ø5,0 x 40 mm.

Em elemento suportado :

Cavilhão em aço S235JR tipo STD12,
TU12 : Ø8 mm tipo STD 8,
TU16 a 28 : Ø12 mm tipo STD 12.

O comprimento dos cavilhões é inferior ou igual à largura do barrote suportado.

Elemento de betão ou aço :

A instalação de estribos em suportes de betão ou aço é desaconselhada devido ao encurvamento dos parafusos que torna a distância da parte de baixo da madeira, com os cavilhões, não conforme ao Eurocódigo 5.

Instalação

Realizar um entalhe vertical na viga suportada (largura de 6 mm para TU12 e largura de 9 mm para TU16 a TU28).
Identificar a posição dos cavilhões sobre a viga suportada.
Perfurar transversalmente a viga suportada para inserir os cavilhões (diâmetro do furo em função do diâmetro do cavilhão).
Inserir o primeiro cavilhão superior na viga suportada.
Executar o rebaixamento com uma profundidade de 6 mm no elemento. O rebaixamento não é obrigatório, mas permite melhorar a estética da montagem.
Fixar o estribo ao elemento com a ajuda de pregos ou parafusos.
Posicionar a viga suportada de maneira a colocar o cavilhão já colocado no encaixe do estribo.
Colocar os cavilhões restantes.
