MAH

Ancoragem para esquadria para diversas aplicações

A ancoragem para pilar de esquadria MAH485/2 e a respetiva anilha são recomendadas para o reforço de paredes com esquadria em madeira, sujeitos a esforços de elevação. Esta ancoragem pode ser utilizada em diversas configurações, como no caso de um acrotério ou laje de betão padrão.

Ficha de Dados Técnicos

Marcação CE

ATE

EPD

Interior

Classe de serviço 2

Aço eletrogalvanizado 20µm

Detalhes do produto

Imagens


MAH MEO_ancrage_à_plat_clouage_total.jpg

Características

Matéria

MAH485/2 : aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
Espessura : 2 mm.
Anilha US50/50/8G : aço S235J + acabamento galvanizado a quente,
Espessura : 8 mm.

Vantagens

Ancoragem de largura reduzida para utilizar em pilares de esquadrias com uma largura de 45 mm,
A configuração dupla permite uma sólida ancoragem da parede de esquadria de madeira ao acrotério ou laje de betão (recomendado em zonas sísmicas),
Reforça a conexão pilar - travessa baixa, impedindo a elevação do pilar: deste modo, a dissipação de energia no painel é efetuada a nível da junção.

Aplicação

Suporte

Elemento de suporte : madeira, betão,
Elemento suportado : madeira.

Áreas de utilização

Pilares de esquadria de madeira.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Referência	Dimensões do conector
	Prumo[mm]	Dimensões e valores caraterísticos[mm]						Perfurações	Ala B	Outro
	Larguras	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t[mm]	Redondo	Redondo	Peso[kg]
	Larguras	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t[mm]	Ø5	Ø18	Peso[kg]
MAH485/2	45	484	53	55	12	40	2	23	1	0.45

Valores característicos - madeira sobre suporte rígido - min. pregagem

Dimensões

Referência	Holdowns capacity
	Valores característicos - madeira sobre suporte rígido - min. pregagem
	Fixacões				Valores característicos - Madeira C24[kN]
	Aba B		Aba A		R₁.ₖ - Pregada				R₁.ₖ - Plana
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60
MAH485/2	1.0	Ø16	7.0	CNA	min(8.7;24.6/kmod)	min(9.6;24.6/kmod)	min(11.6;24.6/kmod)	min(12.3;24.6/kmod)	min(8.7;18.7/kmod)	min(9.6;18.7/kmod)	min(11.6;18.7/kmod)	min(12.3;18.7/kmod)

It is possible to increase the uplift capacity of the MAH485/2 by adding a strap FP40/2 or FP60/2. Please refer to the nailing pattern and technical details in the ETA.

Valores característicos - madeira sobre suporte rígido - max. pregagem

Dimensões

Referência	Holdowns capacity
	Valores característicos - madeira sobre suporte rígido - max. pregagem
	Valores característicos - Madeira C24[kN]								Fixacões
	R₁.ₖ - Plana				R₁.ₖ - Pregada				Aba B		Aba A
	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	Qdad	Tipo	Qdad	Tipo
MAH485/2	min(22.1;18.7/kmod)	min(24.3;18.7/kmod)	min(29.5;18.7/kmod)	min(31.4;18.7/kmod)	min(22.1;24.6/kmod)	min(24.3;24.6/kmod)	min(29.5;24.6/kmod)	min(31.4;24.6/kmod)	1.0	Ø16	21.0	CNA

It is possible to increase the uplift capacity of the MAH485/2 by adding a strap FP40/2 or FP60/2. Please refer to the nailing pattern and technical details in the ETA.

Valores característicos simplificadas - madeira sobre suporte rígido - min. pregagem

Dimensões

Referência	Holdowns capacity
	Valores característicos - madeira sobre suporte rígido - min. pregagem
	Fixacões				Valores característicos simplificadas - Madeira C24[kN]
	Aba B		Aba A		R₁.ₖ - Plana				R₁.ₖ - Pregada
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60
MAH485/2	1.0	Ø16	7.0	CNA	8.7	9.6	11.6	12.3	8.7	9.6	11.6	12.3

The published characteristic values are based on an instantaneous load duration and service class 2, in accordance with EC5 (EN 1995) – kmod = 1.1. For different load durations and service classes, refer to the general “Characteristic Values” table, in which the kmod coefficient can be adjusted.

Simplified characteristic capacities - Timber to rigid support - Maximum nailing

Dimensões

Referência	Holdowns capacity
	Valores característicos - madeira sobre suporte rígido - max. pregagem
	Fixacões				Valores característicos simplificadas - Madeira C24[kN]
	Aba B		Aba A		R₁.ₖ - Plana				R₁.ₖ - Pregada
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60
MAH485/2	1.0	Ø16	21.0	CNA	17	17	17	17	22.1	22.4	22.4	22.4

Les valeurs caractéristiques publiées sont basées sur une durée de charge intantanée et une classe de service 2, selon l'EC5 (EN 1995) - kmod = 1,1. Pour des durées de charge et des classes de service différentes, se réferer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.r.

Valores caraterísticos - Interior parede

Referência	Holdowns capacity
	Characteristic Values - Inside Timber frame wall
	Characteristic values - Timber C24[kN]		Fixacões				Characteristic resistances - FM 753 EVO anchor resistance included - Timber C24[kN]
	R1,k (2)		Aba A		Aba B		R1,k (3)
	CNA4.0x35	CNA4,0x50	Qdad	Tipo	Qdad	Tipo	CNA4.0x35
MAH485/2	14.35	14.35	21.0	CNA	1.0	Ø16	14.35

* A utilização de pregos Ø4,0x50 nesta configuração só é possível se a espessura do montante for superior a 50 mm. A configuração é válida a partir de uma secção de estrutura de 45x145 mm.

O cálculo foi efectuado com 1 FM 753 EVO M16x220/100.

(2) O valor caraterístico indicado baseia-se na hipótese de uma duração de carga instantânea e de uma classe de serviço 2 de acordo com EC5 (EN 1995) - kmod = 1,1. A resistência do parafuso de ancoragem deve satisfazer: ( (Fd +8.35 kN) / NR.d)1.5 + (0.87 x Fd / VR.d)1.5 < 1 e NRk.s ≥ 79.2 kN; da ≥ 16 mm; dN ≥ 12 mm.

(3) O valor caraterístico indicado baseia-se no pressuposto de uma duração de carga instantânea e na classe de serviço 2 de acordo com EC5 (EN 1995) - kmod = 1,1. A resistência do perno FM 753 EVO é incluída com as seguintes hipóteses correspondentes à ancoragem à distância mínima cmin da borda do betão, em betão C20/25 não fissurado com armadura normal. As distâncias ao bordo são, neste caso, iguais a cmin = 90mm.

Para qualquer outra duração de carga ou classe de serviço, consultar os ETAs para o esquadro e o perno para obter resistências mais precisas.

Instalação

Fixações

Em betão :

Cavilha mecânica : FM 753 EVO M16x151/30,
Ancoragem química : resina AT-HP + haste roscada LMAS M16-170/20.

Em madeira :

Pregos canelados: CNA Ø 4,0 x 35 ou CNA Ø 4,0 x 50 (o número de pregos a usar depende da configuração da utilização).

Instalação

Utilizar exclusivamente as fixações especificadas para cada uma das configurações, respeitando de forma precisa as distâncias aos bordos.
Independentemente da configuração, a utilização da anilha US50/50/8G é obrigatória para garantir os esforços indicados na tabela.

RECOMENDAÇÃO DE UTILIZAÇÃO :
Recomenda-se a utilização da ancoragem MAH + anilha US50/50/8G na extremidade de cada parede de esquadria de madeira, na dobra dos pilares e à direita de cada abertura. Esta recomendação não se substitui a uma verificação efetuada por um gabinete de estudos competente.

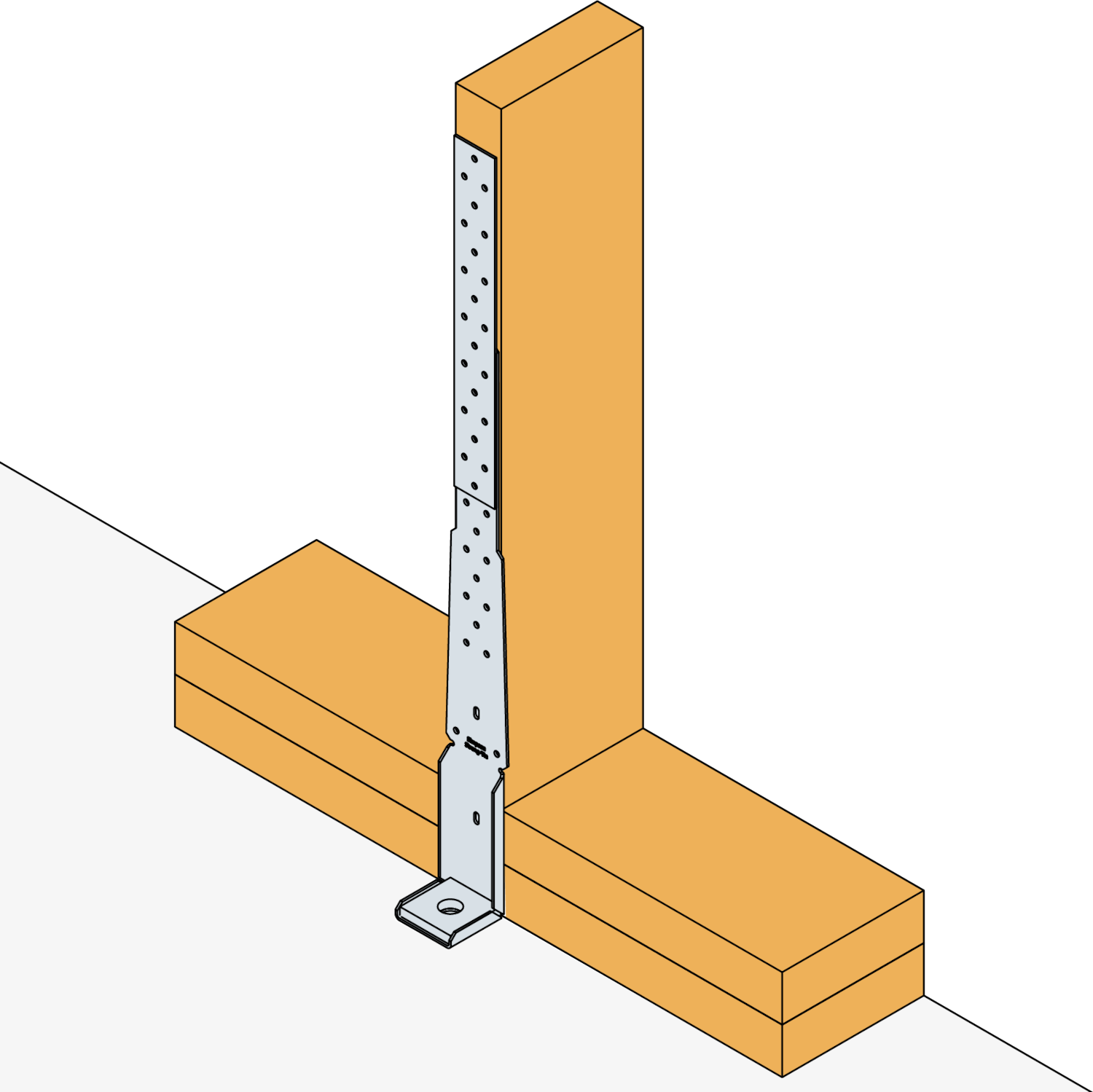

MAH MEO_ancrage_plié_FP20_clouage total.jpg

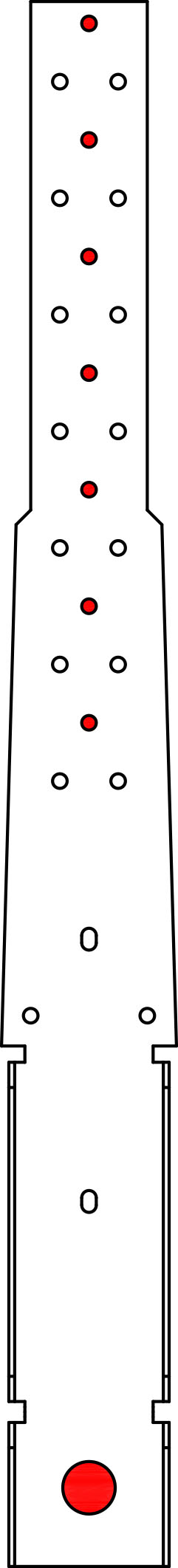

MAH485/2 – Plano - Pregagem mín.

MAH485/2 – Plano - Pregagem total

MAH485/2 – Dobrado - Pregagem mín.

MAH485/2 – Dobrado - Pregagem total
