E9S/2.5

Grandes esquadros reforçados

Os esquadros reforçados respondem a aplicações estruturais de carpintaria e de habitações com esquadria de madeira.

Ficha de Dados Técnicos

Marcação CE

ATE

EPD

Aço galvanizado Z275

Interior

Classe de serviço 2

Detalhes do produto

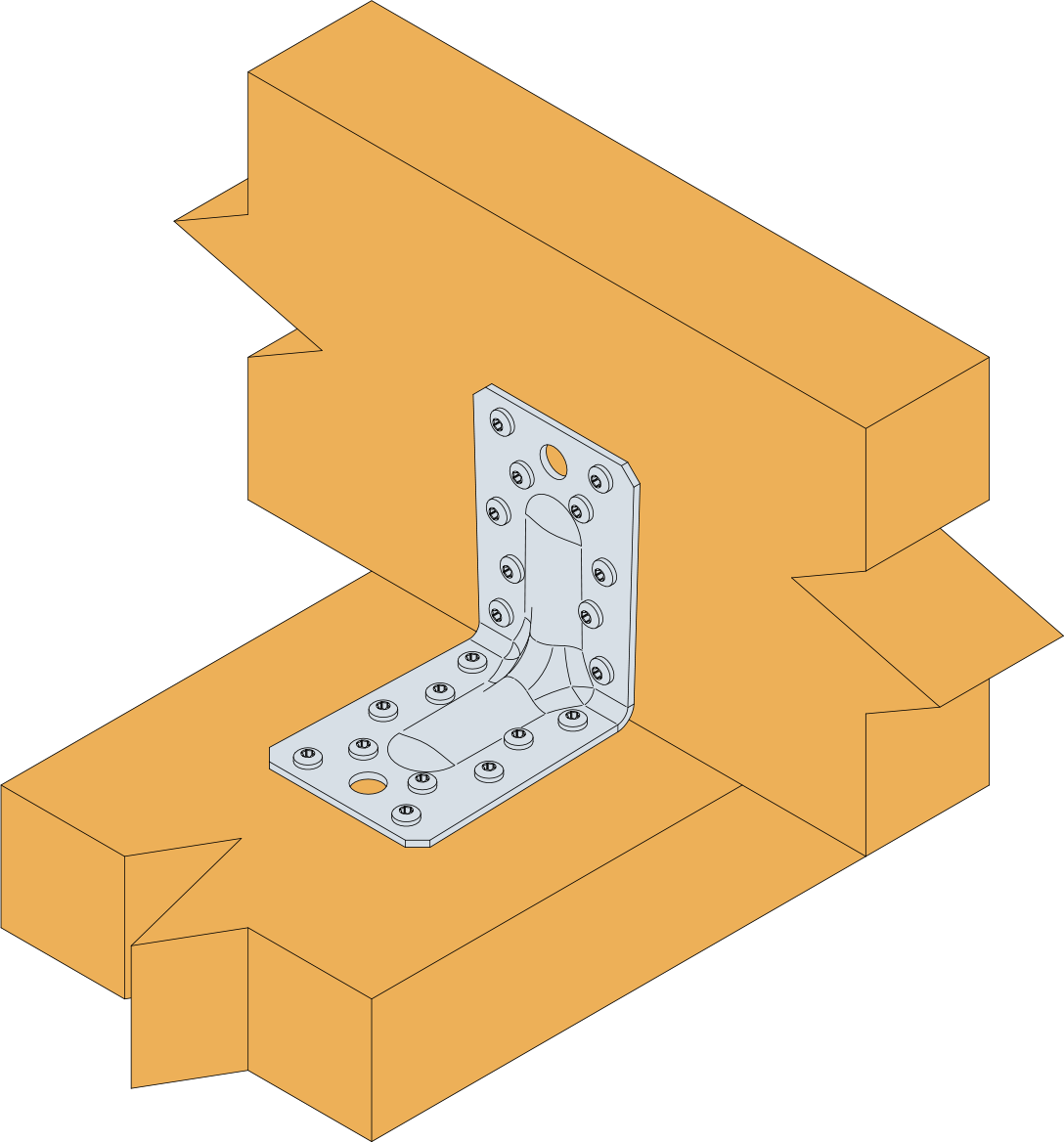

Imagens

C_ABR90_InstIll_Ill_Instld_ E2_EU_FR_C0.png

Características

Matéria

Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346
Espessura 2,5 mm

Vantagens

Grande rigidez,
Polivalência de utilização.

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, betão, aço,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Áreas de utilização

Fixação de asnas pequenas,
Travessa de paramento, pilar de revestimento de proteção,
Ancoragens de traves, consolas, peças de contorno.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Referência	Dimensões do conector
	Dimensões e valores caraterísticos[mm]				Perfurações[mm]			Ala B[mm]		Other
	B[mm]	B[mm]	C[mm]	Esp.[mm]	Redondo		Obround	Redondo		Peso[kg]
	B[mm]	B[mm]	C[mm]	Esp.[mm]	Ø5[mm]	Ø11[mm]	Ø11x34	Ø5[mm]	Ø11[mm]	Peso[kg]
E9S/2.5	152.5	94	65	2.5	14	1	1	8	1	0.29

Valores caraterísticos simplificados - Conexões madeira/madeira tipo viga/viga – Montagem com 2 esquadros

Dimensões

Referência	Angle bracket capacity
	Valores caraterísticos simplificados - Madeira/madeira - Pregagem total
	Fixacões		Valores caraterísticos simplificados - Madeira C24 - Montagem com 2 esquadros[kN]
	Aba A	Aba B	R₁,ₖ		R2,k = R3,k
	Qdad	Qdad	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
E9S/2.5	12.0	8.0	4.7	7.9	8.8	11.8

A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – k_mod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Conexões madeira/madeira tipo prumo/viga – Montagem com 2 esquadros

Dimensões

Referência	Angle bracket capacity
	Valores caraterísticos - Madeira/madeira
	Fixacões		Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba B	Aba A	R₁,ₖ		R2,k = R3,k
	Qdad	Qdad	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
E9S/2.5	8.0	10.0	2.8	4.6	7	9.6

Instalação

Fixações

Em madeira :

Pregos canelados CNA Ø4,0x35 ou Ø4,0x50 mm,
Parafuso CSA Ø5,0x35 ou CSA Ø5,0x40,
Parafusos,
Tira-fundos.

Em betão :
Elemento de betão :

Cavilha mecânica : pernoFM 753 evo M10x78
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25

Elemento de alvenaria de blocos ocos :

Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M10-120/25 + peneira SH M16-130

Em aço :

Parafusos

Instalação

Aproximar o item a fixar ao elemento.
Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.

Notas técnicas

Technical data

F1 : esforço de tração no eixo central do esquadro
Caso particular de uma fixação com 1 só esquadro :

Se o conjunto da estrutura impede a rotação da madre ou do prumo a resistência em tração é igual a metade do valor indicado para dois esquadros,
No caso contrário, a resistência da estrutura depende da distância «f» entre a superfície de contacto vertical e o ponto de aplicação da carga. Para consultar as cargas correspondentes visite www.simpson.fr.

F2 e F3 : esforço lateral de cisalhamento
Caso particular de uma fixação com 1 só esquadro :

O valor de resistência a considerar é igual a metade do indicado para dois esquadros.

F4 e F5 : esforço transversal dirigido para ou no sentido oposto do esquadro

A resistência da montagem depende da distância «e» entre a base do esquadro e o ponto de aplicação da carga,
Contacte-nos para consultar as cargas correspondentes.

Este catálogo inclui apenas os esforços F1, F2 e F3 para montagens com 2 esquadros.
Contacte-nos para mais informações.
