Painel de contraventamento Steel Strong Wall

Desenvolvida para oferecer grande estabilidade lateral e deixar espaço amplo às aberturas de fachada, a solução do painel Steel Strong-Wall™ da Simpson Strong-Tie™ permite a evolução das construções em esquadria de madeira. Inovadora, permite uma liberdade arquitetónica muito grande.

Ficha de Dados Técnicos

Novidade

Classe de serviço 2

Aço galvanizado Z275

Interior

Detalhes do produto

Imagens

Dimensões

ig. 3a: SDS screws (supplied) into timber studs (not supplied)

Steel Strong-Wall installation example

Características

Matéria

Steel Strong-Wall™: Chapa de aço galvanizado ondulado.
Parafusos SDS / aço galvanizado a quente
Fixação: Resina éster de vinil VT-HP
Hastes roscadas: aço zincado Ø 20 e Ø 24 classe 8.8
Porcas e anilhas: aço zincado

Vantagens

Redução da superfície de parede para dar espaço a grandes aberturas.
Estabilidade equivalente às paredes de madeira de grandes larguras. Por exemplo, uma parede SSW600/2673 tem desempenhos equivalentes a uma parede de esquadria de madeira (com painel duplo de contraventamento OSB) 6 vezes mais comprida.
Fornecimento com um kit pronto a fixar: fixações, gabarito de perfuração, parafusos, instruções de montagem.
Instalação na espessura das paredes de esquadria.
Disponível em duas larguras: 300 e 600 mm.
Disponível em alturas: de 1900 a 2700 mm.
Fixação por selagem nas fundações de betão de um edifício de esquadria de madeira.

Aplicação

Áreas de utilização

O Steel Strong-Wall pode ser utilizado em paredes de madeira com vigas de no mínimo 89 mm de profundidade.
É recomendado em torno de grandes aberturas, como garagens ou janelas salientes.
pode ser usado na parede interior de uma casa de estrutura de madeira.
pode ser utilizado na parede exterior de uma casa de estrutura de madeira.

Dados técnicos

Dimensões

Referência	Dimensões do conector				Racking capacity
	Dimensões e valores caraterísticos[mm]			Outro	Fixacões
	Largura (A)[mm]	Altura (B)	Especificação (C)[mm]	Peso[kg]	Diâmetro		Especificação
	Largura (A)[mm]	Altura (B)	Especificação (C)[mm]	Peso[kg]	Qdad	Especificação	Qdad	Especificação
SSW300-FR/X	300	1900 - 2700	89	35	2.0	M20	4.0	SSH6.0x40
SSW600-FR/X	600	1900 - 2700	89	61	2.0	M24	14.0	SSH6.0x90

Desempenho característico

Referência	Dimensões do conector		Racking capacity
	Dimensões e valores caraterísticos[mm]		Product Capacity
	Largura (A)[mm]	Altura (B)	Resistência caracteristica max.(¹)[kN]	Resistência caracteristica com resina química (²)[kN]	Resistência caracteristica com proteções de ancoragem (³)[kN]
SSW300/1900-2350	300	1900-2350	13.1	10.7	7.1
SSW300/2350-2700	300	2350-2700	8.1	9.3	6.2
SSW600/1900-2350	600	1900-2350	45.7	32	16
SSW600/2350-2700	600	2350-2700	39	27.8	13.9

As resistencias caracteristicas devem ser utilizadas com a formula que se segue :

$R_d=\frac{k_{mod} \times R_{k}}{\gamma_{M}}$

1) Resistência característica máxima quando a ancoragem não é limitadora.

2) Resistência característica com proteções de ancoragem. Nas Steel Strong-Wall™ com 305 mm de largua, a hipotese de cálculo é : a carga de tração de conceção nas ancoragens é 90kN. Nas Steel Strong-Wall™ com 610mm de largura, a a hipotese de cálculo é a carga de tração de conceção nas ancoragens é 120kN.

3) Os valores são calculados para a carga maxima de conceção em tração em betão não fissurado, em conformidade com ETAG001 : 60kN. O bloco complementar deve ter uma altrua maxima de 300mm. Nenhum elementado de madeira deve ser colocado entre o betão da laje em alvenaria e a Steel Strong-Wall™ .

Rigidez

Referência	Dimensões do conector		Racking capacity
	Dimensões e valores caraterísticos[mm]		Product Capacity
	Largura (A)[mm]	Altura (B)	Rigidez[N/mm]
SSW300/1900-2350	300	1900-2350	225
SSW300/2350-2700	300	2350-2700	139
SSW600/1900-2350	600	1900-2350	1651
SSW600/2350-2700	600	2350-2700	1068

A rigidez deve ser utilizada para es verificações na ELS.

Resistência sísmica

Referência	Dimensões do conector		Racking capacity
	Dimensões e valores caraterísticos[mm]		Product Capacity
	Largura (A)[mm]	Altura (B)	Resistência caraterística[kN]
SSW300/1900-2350	300	1900-2350	13.1
SSW300/2350-2700	300	2350-2700	8.1
SSW600/1900-2350	600	1900-2350	45.7
SSW600/2350-2700	600	2350-2700	39

A Steel Strong-Wall tem um coeficiente de comportamento de q=3. A soluçao de ancoragem deve ser adaptada à utilizaçao em zona sismica.

Desempenho térmico

Referência	Racking capacity
	Outro
	Valor U[W/m².K]
SSW300/1900-2350	0.65
SSW300/2350-2700	0.65
SSW600/1900-2350	0.65
SSW600/2350-2700	0.65

Instalação

Informação geral

O Steel-Strong-Wall deve ser fixado diretamente na fixação do concreto.
NÃO INSTALE a parede forte de aço em uma grade baixa de madeira.
Recomenda-se a instalação de membrana impermeabilizante entre o painel Steel Strong-Wall ™ e a parede de concreto.
A fundação de concreto deve ser dimensionada por um engenheiro responsável pelos cálculos estruturais.
As âncoras devem ser dimensionadas para suportar as forças aplicadas.

Material necessário

1 broca para concreto de 24 mm (SSW300) oo 28 mm (SSW600), mín. 300mm de comprimento.
1 cotonete de limpeza (Ref BR17 / 30). *
1 bomba de soprador (Ref PUMP). *
1 pistola de resina (Ref DT380). *
1 chave de torque (mín. 120Nm (SSW300) ou 160Nm (SSW600)).
1 SDS 1/4 Hex Drive bit (ref SDSD3 / 8-RB). *

* disponível em Simpson Strong-Tie, entre em contato conosco para mais informações.

Fixações

Fixações em madeira

SDS - Parafusos para conexões (Ref.: SDS25312) : O parafuso Simpson Strong-Tie® é um parafuso estrutural para madeira, ideal para a instalação de diversas conexões, bem como para aplicações madeira sobre madeira. Não é necessário fazer furos. O parafuso tem uma ponta patenteada para uma penetração simplificada e para uma resistência à corrosão assegurada por um revestimento de barreira dupla.

Fixações em betão :

Sendo a ancoragem um ponto chave da resistência da Steel Strong-Wall™, a ancoragem deve ser verificada em todos os casos

VT-HP - Resina resistente para concreto rachado e não rachado e áreas sísmicas: Resina de vinil éster
THR - Hastes ao metro (Ref.: THR 20-1000; THR 24-1000) : Hastes roscadas ao metro para utilização em complemento da fixação química VT-HP.

A ancoragem é um ponto-chave da resistência da Steel Strong-Wall™, pelo que é indispensável que a sua resistência seja verificada em todos os casos.

Instalação

Consulte as "instruções de montagem" disponíveis acima antes de instalar o Steel Strong Wall ™.
Se um bloco de madeira for adicionado acima do Steel Strong Wall ™ e o lintel tiver mais de 200 mm de altura, uma tira de aço deve ser fixada entre as vigas de madeira e o bloco de madeira. O bloco pode ser fixado ao trilho superior usando placas perfuradas ou parafusos.
O bloco complementar pode ser composto de várias dobras. Por exemplo, pode ser feito de dois LVLs de 45 mm presos juntos com parafusos SDW22338.
O bloco complementar deve ter no máximo 300 mm de altura.
Nenhum elemento de madeira deve ser colocado entre o concreto da laje de alvenaria e o Steel Strong-Wall ™

Hastes roscadas (incluídas) instaladas no concreto

Threaded rod nut fixing Strong-Wall into concrete. Please note: timber studs are not included with the system

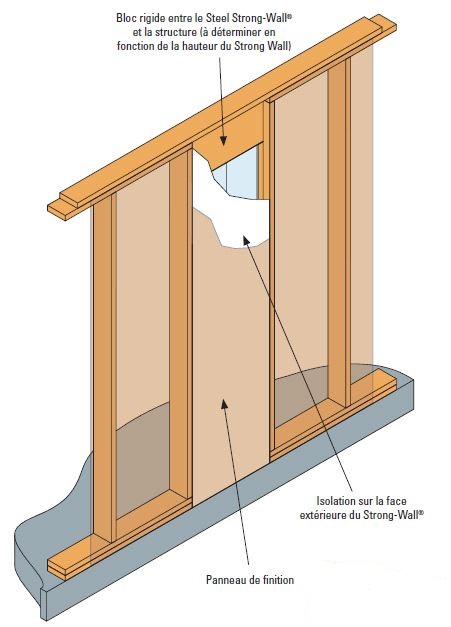

Steel levelling shims

ig. 3a: SDS screws (supplied) into timber studs (not supplied)

Steel Strong-Wall installation example

Notas técnicas

Justificativa de paredes de estrutura de madeira

Uma das vantagens do Steel Strong-Wall ™ reside na sua pequena largura. De fato, para paredes padrão, o Eurocódigo 5 (EN1995-1-1 §9.2.4) não permite o uso de paredes com largura menor que sua altura dividida por 4, para a justificativa da contraventamento.

Por exemplo, uma parede com 2,70 m de altura, se for usada para sustentar a estrutura, deve ter pelo menos 0,675 m de largura. Nesse sentido, Steel Strong-Wall ™ é mais vantajoso.

Pressão de carga em função da resistência da ancoragem

Em caso de limites de ancoragem, podem ser calculados valores de esforços de contraventamento intermédios. Em todos os casos, é impossível ultrapassar a resistência característica máxima.

Para o efeito, deverá utilizar-se a seguinte equação:

$F_{d}=\frac{F_{d,tension} \times L_{anchor}} {H_{SSW}}$

Com :

$F_d$ o esforço de projeto de escoramento

$F_{d,tension}$ O esforço de tração na ancoragem

$L_{anchor}$ a distância entre o ponto de rotação e a ancoragem mais afastada

$H_{SSW}$ a altura da Steel Strong-Wall™

	$H_{SSW}$ mm	$L_{anchor}$ mm
SSW300/1900-2700	1900 - 2700	236
SSW600/1900-2700	1900 - 2700	531

Cargas nas ancoragens

Deve verificar-se a resistência das ancoragens em todos os casos.

Cisalhamento

O cisalhamento $F_{d,lat}$

a efetuar em cada ancoragem é igual à metade do esforço

$F_{d}$ no topo da Steel Strong-Wall:

$F_{d,lat}=\frac{F_{d}}{2}$

Tração

Para calcular a carga de tração na ancoragem mais afastada do ponto de rotação, utiliza-se a seguinte equação:

$F_{d,tension}=\frac{F_d \times H_{SSW}}{L_{anchor}}$

com:

$F_d$ a carga de conceção no topo da Steel Strong-Wall

$H_{SSW}$ a altura da Steel Strong-Wal

$L_{anchor}$ a distância entre o ponto de rotação e a ancoragem mais afastada

	$H_{SSW}$ (mm)	$L_{anchor}$ (mm)
SSW300/1900-2700	1900-2700	239
SSW600/1900-2700	1900-2700	537

Steel Strong Wall Loads position
