Pé de prumo em U para selar - ZPRO

A base da coluna PBWS é uma solução de engenharia inovadora. É uma base de poste de uma só peça, sem costura, para fixar postes de madeira ao betão.

Ficha de Dados Técnicos

Marcação CE

ATE

Novidade

Label traçabilité totale

Classe de serviço 2

Zpro

Exterior

EPD

PBWS_SSTBP_homepage_PL_pl

PBWS_SSTBP_homepage_SE_sv

PBWS_SSTBP_homepage_FI_fi

PBWS_SSTBP_homepage_DK_da

Detalhes do produto

Imagens

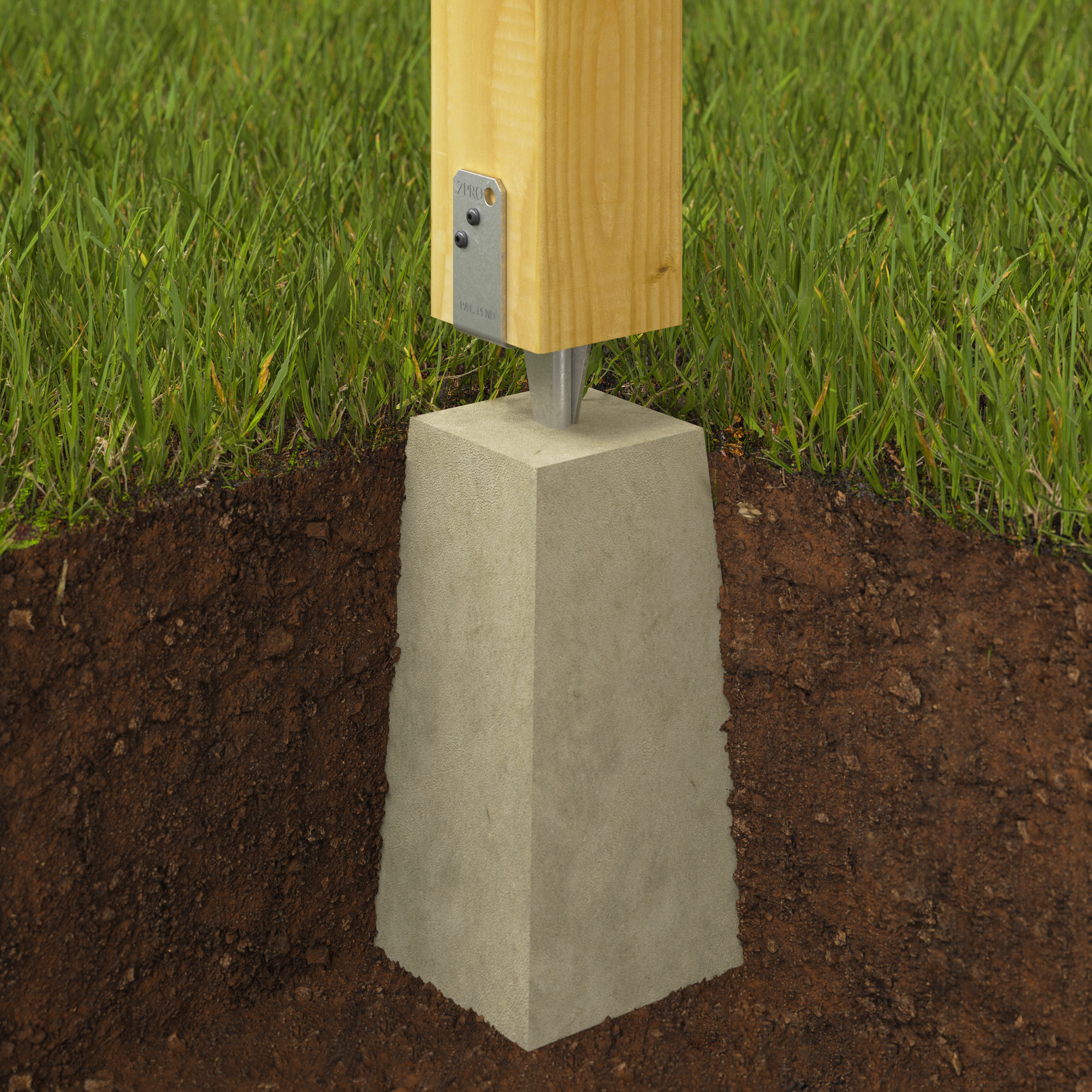

PBWS-Z preso com 4 parafusos CSA

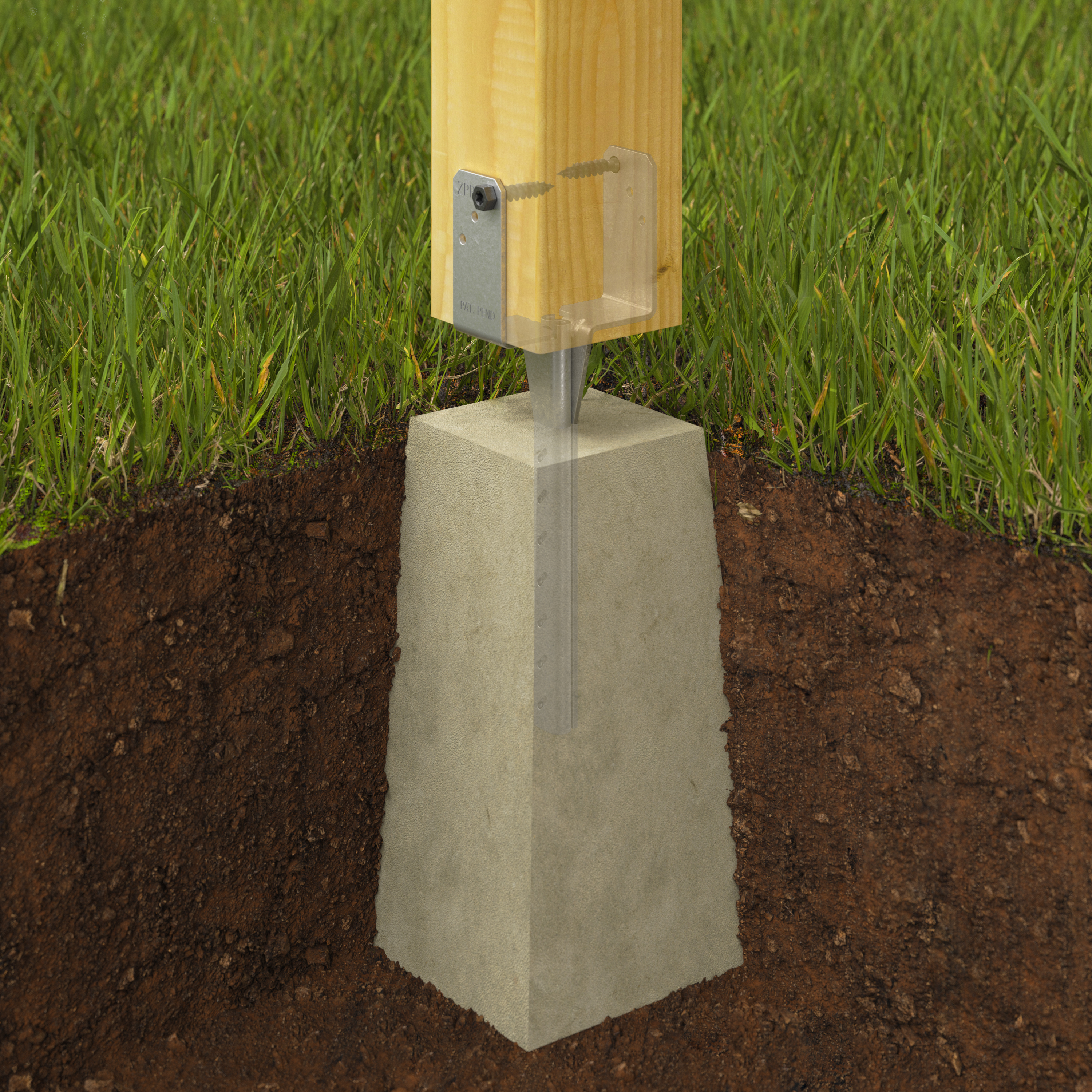

PBWS-Z preso com 2 parafusos SSH


PBWS-Z preso com 4 parafusos CSA

PBWS-Z preso com 2 parafusos SSH

PBWS-Z instalado com uma viga

C_PBWS_InstPho_Pho_Instld_PBWS-below_EU_EU

PBWS-Z preso com 4 parafusos CSA

PBWS-Z preso com 2 parafusos SSH

Características

Matéria

S250GD de acordo com a EN 10346,
Revestimento ZPRO correspondente a uma camada de zinco de cerca de 55 µm, para uma melhor resistência à corrosão, em comparação com o aço galvanizado convencional,
Espessura: 5 mm.

Vantagens

Valores de carga em elevação,
Altura regulável graças à haste para selar,
Ligeiro e manejávelmatière,
Não é necessária pré-perfuração no poste de madeira,
Redução do impacto ambiental através da optimização do matéria…

Aplicação

Suporte

Elemento de suporte : betão
Elemento suportado : madeira maciça, laminada colada, madeira composta...

Areas de utilização

Prumos de alpendres,
Prumos de pérgulas,
Prumos de varandas,
Prumos de terraços,
Prumos de telheiro...

Dados técnicos

Dimensões

Referência	Dimensões do conector
	Outro		Dimensões e valores caraterísticos[mm]							Furos
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	E[mm]	F[mm]	F[mm]	t[mm]	Redondo
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	E[mm]	F[mm]	F[mm]	t[mm]	Ø5[mm]	Ø8.5[mm]
PBWS45Z	20	0.5	45	40	99.5	50	150	22	3	4	2
PBWS70Z	20	0.5	70	40	87	50	150	22	3	4	2
PBWS90Z	20	0.5	90	40	77	50	150	22	3	4	2
PBWS100Z	20	0.5	100	40	72	50	150	22	3	4	2

Valores caraterísticos

Referência	Capacidade da base do poste
	Valores caraterísticos - Madeira/betão
	Fixacões		Valores característicos - Madeira C24[kN]
	Sobre prumo		R₁,ₖ	R₂,ₖ
	Qdad	Tipo	R₁,ₖ	R₂,ₖ
PBWS45Z	4	CSA5,0x40Z	20.2	2.5
PBWS70Z	4	CSA5,0x40Z	20.2	2.5
PBWS90Z	4	CSA5,0x40Z	20.2	2.5
PBWS100Z	4	CSA5,0x40Z	20.2	2.5

Resistência mínima do betão C12/15

Valores caraterísticos - Parafuso conector Ø8

Referência	Capacidade da base do poste
	Valores caraterísticos - Madeira/betão - Parafuso conector Ø8
	Fixacões		Valores característicos - Madeira C24[kN]
	Sobre prumo		R₁,ₖ	R₂,ₖ
	Qde	Tipo	R₁,ₖ	R₂,ₖ
PBWS45Z	2.0	SSH8x40	20.2	2.5
PBWS70Z	2.0	SSH8x40	20.2	2.5
PBWS90Z	2.0	SSH8x40	20.2	2.5
PBWS100Z	2.0	SSH8x40	20.2	2.5

Resistência mínima do betão C12/15

Instalação

Fixações

Sobre madeira :

Pregos canelados CNA4.0,
Parafusos CSA Ø5.0,
Parafusos SSH Ø8.0 mm,
Parafusos Ø8.0 mm.

Sobre betão :

Fixação química com Resina AT-HP

A distância máxima entre a placa horizontal e o betão deve ser de 50 mm.

Instalação

Parte alta :
1. Colocar o prumo no pé de prumo,
2. Fixar o pé de prumo ao prumo.

Parte de baixo :
1. Perfurar o elemento verticalmente com o diâmetro e a profundidade preconizados,
2. Colocar o prumo e finalizar a fixação ao solo com a ajuda da selagem,
3. O pé de prumo também pode ser mergulhado no betão quando este último for moldado.

PBWS-Z preso com 4 parafusos CSA

PBWS-Z preso com 2 parafusos SSH

PBWS-Z instalado com uma viga

Certification

Declaração de desempenho (DoP)

pt-dop-e07-0285-08-s-2.pdf

Sem histórico disponível

Avaliação técnica europeia (ETA)

eta-07-0285-2021-12-09.pdf

Sem histórico disponível

Declarações ambientais de produto (DAP)

epd-certificate-sst-connectors

Sem histórico disponível

Transferir

PBWS-Z Pé de prumo ZPRO

O pé de prumo PBWS-Z com o seu revestimento ZPRO é a combinação perfeita de durabilidade e desempenho.

PBWS-Z Pé de prumo ZPRO

Versão em papel
ZPRO Conectores para exterior

A gama de conectores estruturais ZPRO oferece uma alternativa econômica ao aço inoxidável, ideal para projectos expostos às intempéries, tais como garagens e decks.

ZPRO Conectores para exterior

Versão em papel

Pacotes ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplificado
