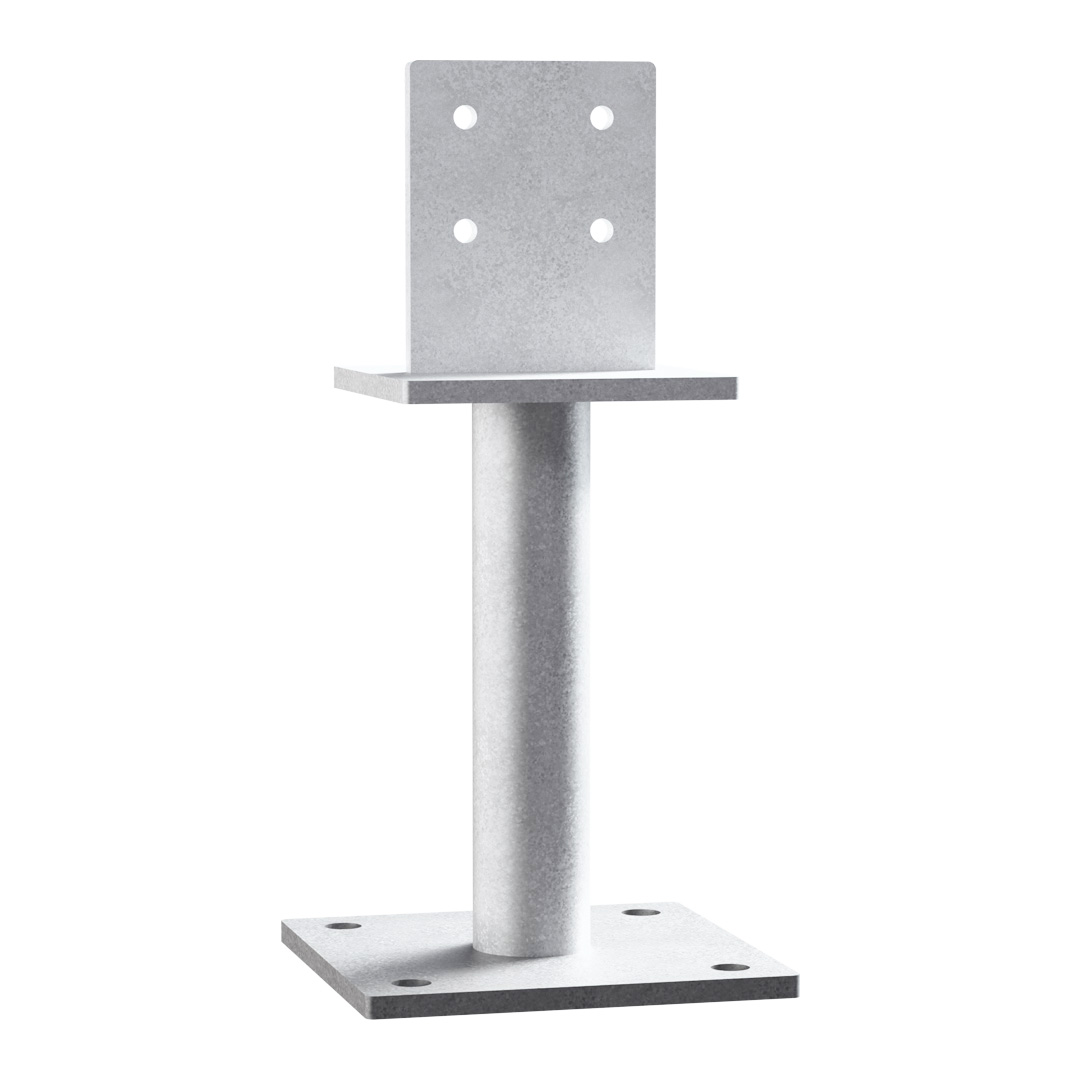

Pé de prumo para grandes cargas

O pé de prumo PBH120G destina-se a sustentar cargas verticais e horizontais. Pode suportar em esforço de elevação, graças à sua alma vertical.

Ficha de Dados Técnicos

Marcação CE

ATE

EPD

Classe de serviço 3

Exterior

Aço galvanizado

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025-2,
Acabamento galvanizado a quente conforme a norma NF EN ISO 1461.Aço

Vantagens

Capacidade de carga importante em compressão,
É inserido no prumo de madeira para um resultado discreto.

Aplicação

Suporte

Suporte : betão, madeira, …
Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira.

Áreas de utilização

Prumo de apoio LC,
Plataforma,
Alpendre, …

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Referência	Dimensões do conector
	Dimensões e valores caraterísticos[mm]									Furos	Perfurações platine	Outro
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	F[mm]	t[mm]	t₂[mm]	Redondo	Redondo	Peso[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	F[mm]	t[mm]	t₂[mm]	Ø8.5[mm]	Ø14[mm]	Peso[kg]
PBH120G	120	120	110	155	155	216	42.4	8	8	4	4	3.6

Valores caraterísticos

Dimensões

Referência	Capacidade da base do poste
	Valores caraterísticos - Madeira/betão
	Fixacões				Valores característicos - Madeira C24[kN]
	Sobre prumo		Sobre betão		R₁,ₖ	R₂,ₖ			R₃,ₖ			R4,k
	Qdad	Tipo	Qdad	Tipo		Largura de prumo[mm]			Largura de prumo[mm]			Largura de prumo[mm]
	Qdad	Tipo	Qdad	Tipo		80	100	120	80	100	120	80	100	120
PBH120G	4	STD Ø8	4.0	Ø12*	109,5 / kmod	20.7	20.7	20.7	5,4 / kmod	5,4 / kmod	5,4 / kmod	5,5 / kmod^0,8	6 / kmod^0,8	6 / kmod

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores característicos simplificadas

Referência	Capacidade da base do poste
	Valores caraterísticos simplificados - Madeira/betão
	Fixacões				Valores característicos simplificadas - Madeira C24[kN]
	Sobre prumo		Sobre betão		R₁.ₖ*	R₂,ₖ			R₃,ₖ[kN]			R4,k (2)
	Qdad	Tipo	Qdad	Tipo		Largura de prumo[mm]			Largura de prumo [mm][mm]			Largura de prumo [mm][mm]
	Qdad	Tipo	Qdad	Tipo		80	100	120	80	100	120	80	100	120
PBH120G	4.0	STD Ø8	4.0	Ø12**	168.4	20.7	20.7	20.7	8.3	8.3	8.3	7.7	8.4	9.2

* Ver a gama de ancoragem Simpson Strong-Tie para encontrar o produto apropriado. As soluções de ancoragem típicas e dependem do tipo de betão, entre-eixo e das distâncias nos bordos.

** Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Instalação

Fixações

Pequenas distâncias no bordo e nos entre-eixos.
Aplicação simples e rápida: porca e anilha pré-montadas.
Pequena profundidade de ancoragem; Ø da rosca = Ø de perfuração (STDG).
Rosca protegida durante a aplicação: ponto de pressão reforçado.

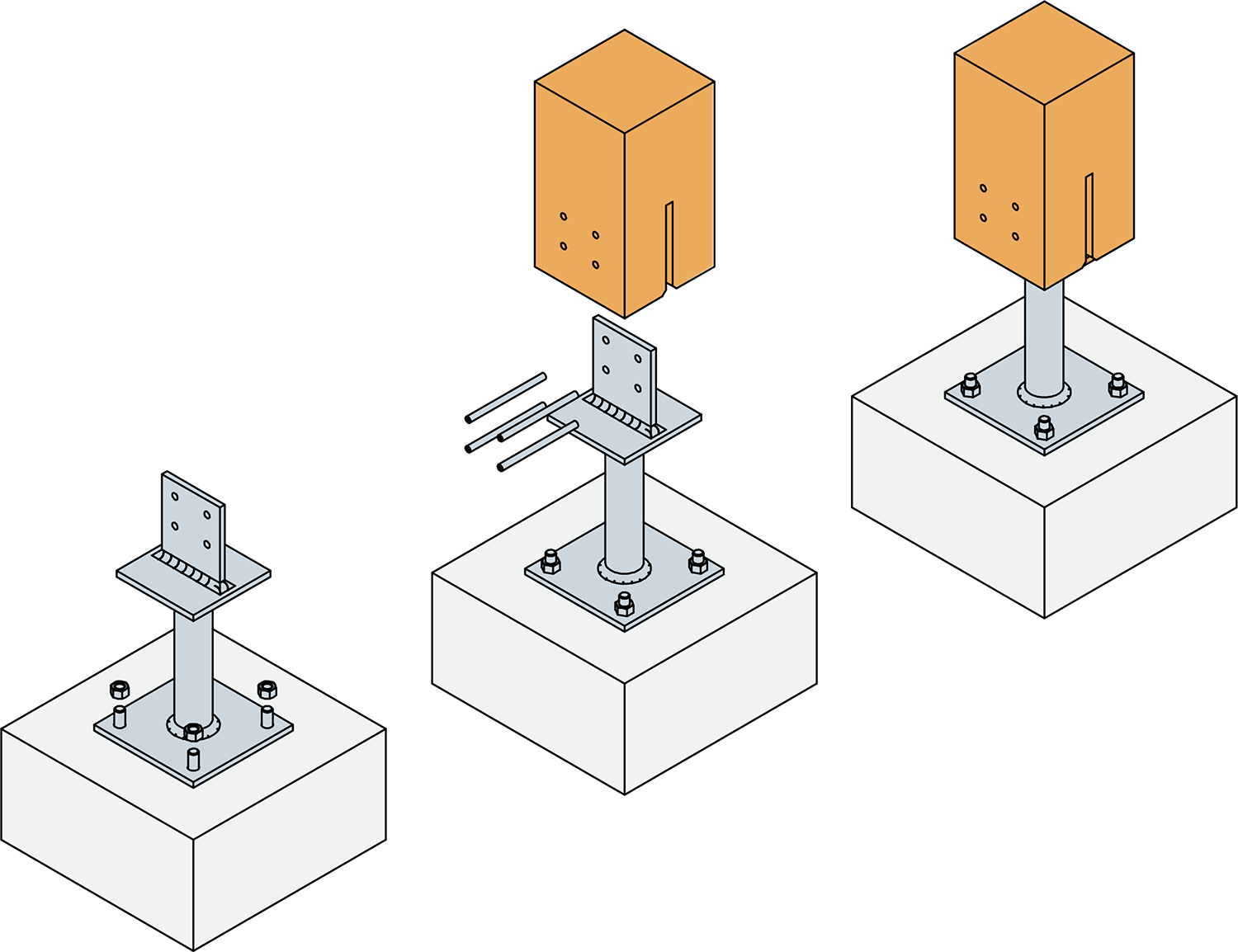

Instalação

Parte alta :

Realizar um entalhe vertical em alma do prumo com largura de 10 mm.
Identificar a posição dos cavilhões nos bordos do prumo.
Perfurar transversalmente o prumo em Ø8 mm.
Colocar o prumo sobre o pé de prumo e introduzir os cavilhões.

Parte de baixo :

Posicionar o prumo verticalmente na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar o elemento verticalmente com o diâmetro e a profundidade determinados pelas fixações escolhidas.
Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.
