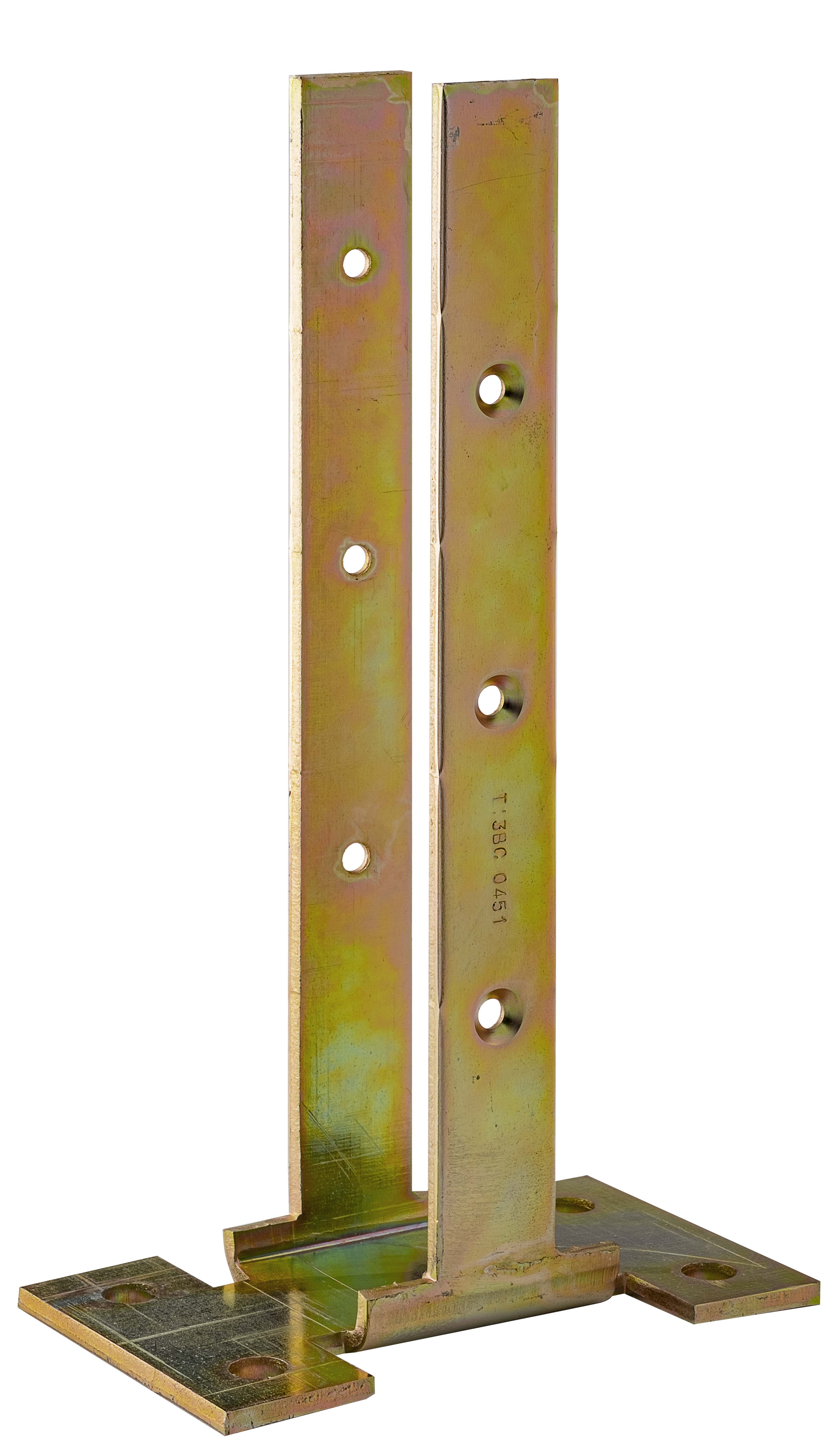

PBU

Pé de prumo para prumos estriados

O pé de prumo PBU30 é recomendado para a realização de vedações com prumos estriados. Muito fáceis de aplicar, podem ser aparafusados no elemento de betão ou aparafusados em madeira.

Ficha de Dados Técnicos
Exterior
Exterior
Aço eletrogalvanizado 12µm
Aço eletrogalvanizado 12µm

Detalhes do produto

Imagens

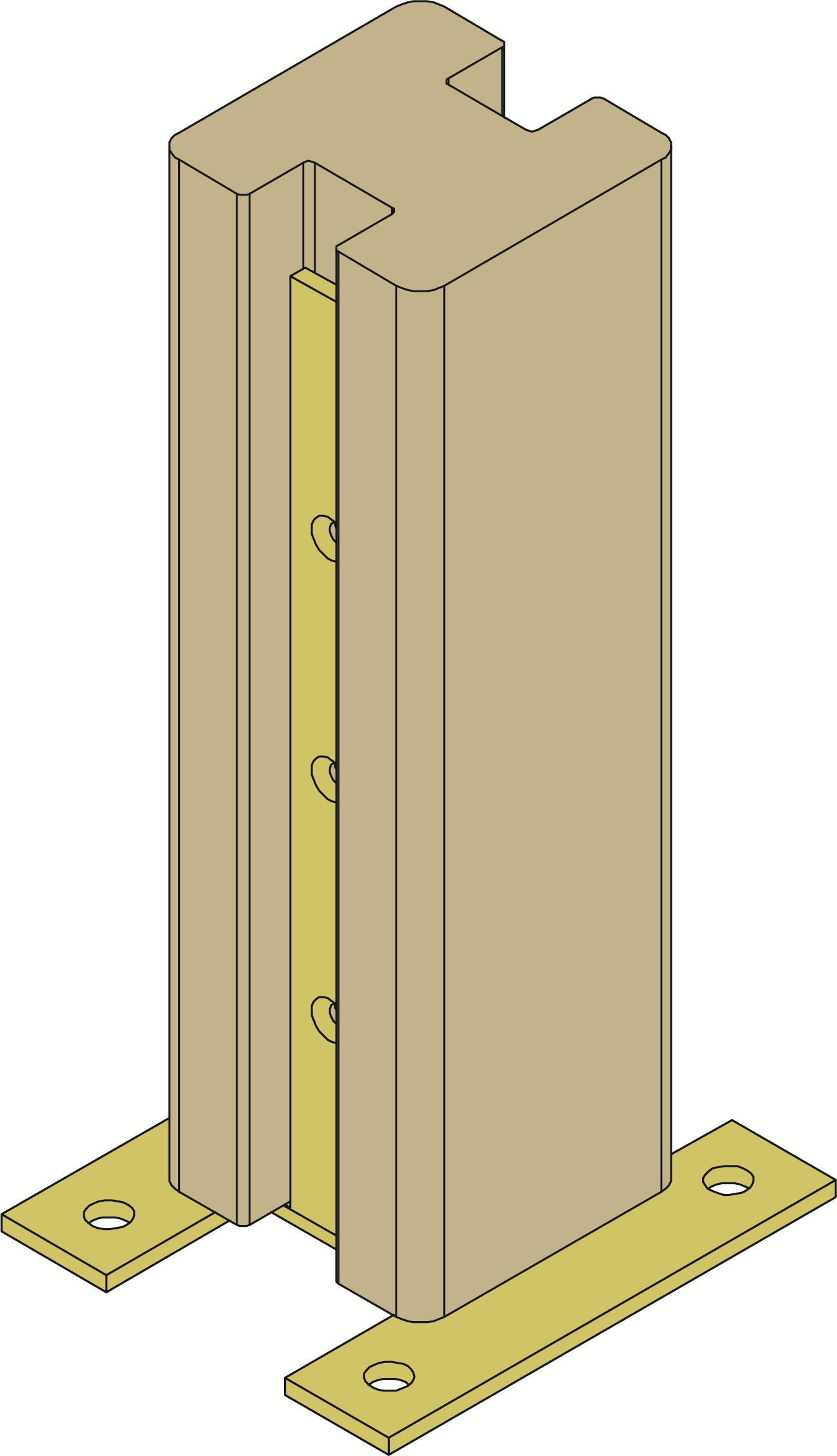

PBU 90 & 70.png

Características

Matéria

  • Aço DD11 conforme a norma NF EN 10111,
  • Acabamento eletrogalvanizado amarelo irisado (sem cromo VI), em conformidade com a norma NF EN ISO 2081,
  • Espessura : 5 mm (corpo e placa).

Vantagens

  • Adapta-se perfeitamente aos prumos estriados de 50 mm,
  • Placa com 5 mm de espessura, assegurando uma maior resistência à deformação,
  • Perfurações laterais roscadas para um acabamento perfeito.

Aplicação

Suporte

  • Elemento de suporte : betão, aço, madeira maciça.

Áreas de utilização

  • Vedações de jardim,
  • Painéis,
  • Divisórias.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Dimensões e valores caraterísticos
Dimensões e valores caraterísticos
Dimensões e valores caraterísticos
ReferênciaDimensões do conector
Dimensões e valores caraterísticos[mm]FurosPerfurações platineOutro
A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]t[mm]RedondoRedondo Peso[kg]
Ø6Ø12[mm]
PBU3050302661509015.55641.1

Instalação

Instalação

Atenção

A gama para jardim não foi concebida para aplicações estruturais sujeitas a forças importantes (vento, ...). As estruturas também devem ser corretamente concebidas e instaladas no jardim de modo a assegurar a capacidade de carga lateral do vento (travação, ...).

Fixações

Prumo :

  • Parafuso TTZNFS 5,0x50 mm.

Placa :

  • Cavilha mecânica : perno WA M10-78/5,
  • Ancoragem química : resina AT-HP + haste roscada LMAS M10-120/25,
  • Fixação em madeira : tira-fundos LAG Ø10x80.

Instalação

Parte de baixo :

  1. Posicionar o pé de prumo sobre o suporte.
  2. Identificar a posição das ancoragens no suporte.
  3. Perfurar o elemento verticalmente com o diâmetro e a profundidade recomendados para as fixações escolhidas.
  4. Fixar a placa ao suporte com a ajuda das fixações escolhidas.

Parte de cima :

  1. Colocar o prumo no pé de prumo.
  2. Fixar o prumo ao pé de prumo com a ajuda dos parafusos TTZNFS 5,0x50.
