KIT FIX PPJNCPB

Pé de prumo quadrado para divisórias - Acabamento preto

Os pés de prumo quadrados pretos sobre as divisórias "prontas a fixar" são recomendados para a realização de pequenas obras, como vedações e estruturas leves de jardim. Muito fáceis de aplicar, podem ser aparafusados no elemento de betão ou aparafusados em madeira.

Ficha de Dados Técnicos
Novidade
Novidade
EPD
EPD
Exterior
Exterior
Aço eletrozincado RAL 9005
Aço eletrozincado RAL 9005

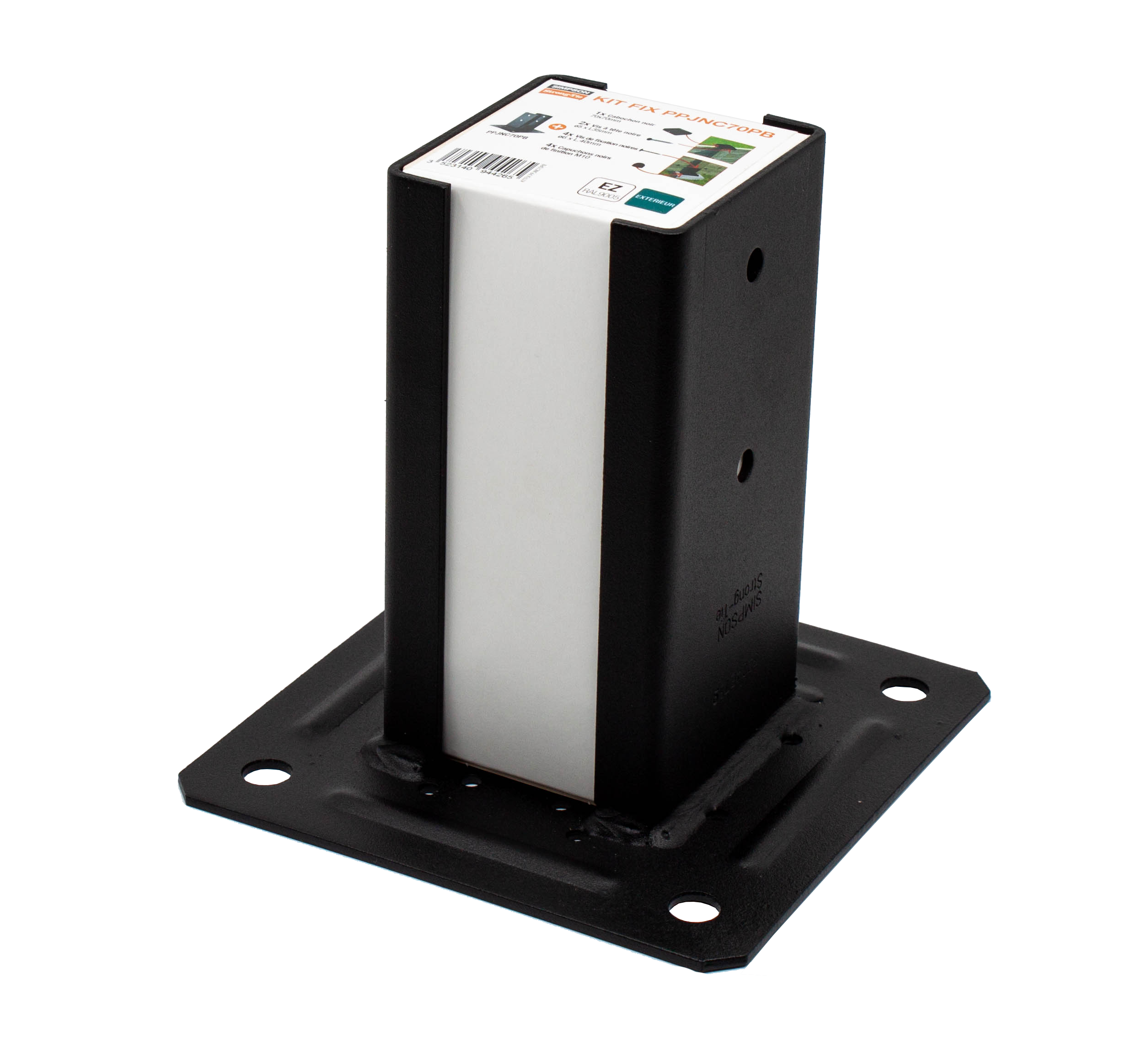

Kit Fix PPJNC70PB.png

Detalhes do produto

Imagens


Características

Matéria

  • Aço DD11 conforme a norma NF EN 10111,
  • Acabamento cataforese preto,
  • Espessura : 2,5 mm (corpo e placa).

Vantagens

  • Estético acabamento preto,
  • Fornecido com os acessórios de fixação : 4 parafusos zincados pretos Ø6,0 x 40 mm, 2 parafusos CSA5.0x35PB, 4 tampas de porca M10 pretas, 1 CABOCHONPB,
  • Placa com 2,5 mm de espessura reforçada, assegurando uma maior resistência à deformação,
  • Placa com ângulos cortados para maior segurança,
  • Pés de prumo totalmente abertos de lado para colocação da primeira placa de fecho o mais perto possível do solo.

Aplicação

Suporte

  • Suporte : betão, aço, madeira maciça.

Áreas de utilização

  • Fixação de vedações,
  • Fixação de estruturas leves para jardim,
  • Fixação de obras temporárias.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Dimensões e valores caraterísticos
Dimensões e valores caraterísticos
ReferênciaDimensões do conector
Dimensões e valores caraterísticos[mm]FurosPerfurações platineOutro
A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]Esp.[mm]t₂[mm]Parte altaRedondoPeso[kg]
Ø8Ø12
KITFIXPPJNC70NPB71152.571150150412.52.5441.2
KITFIXPPJNC90NPB91152.591150150492.52.5441.4

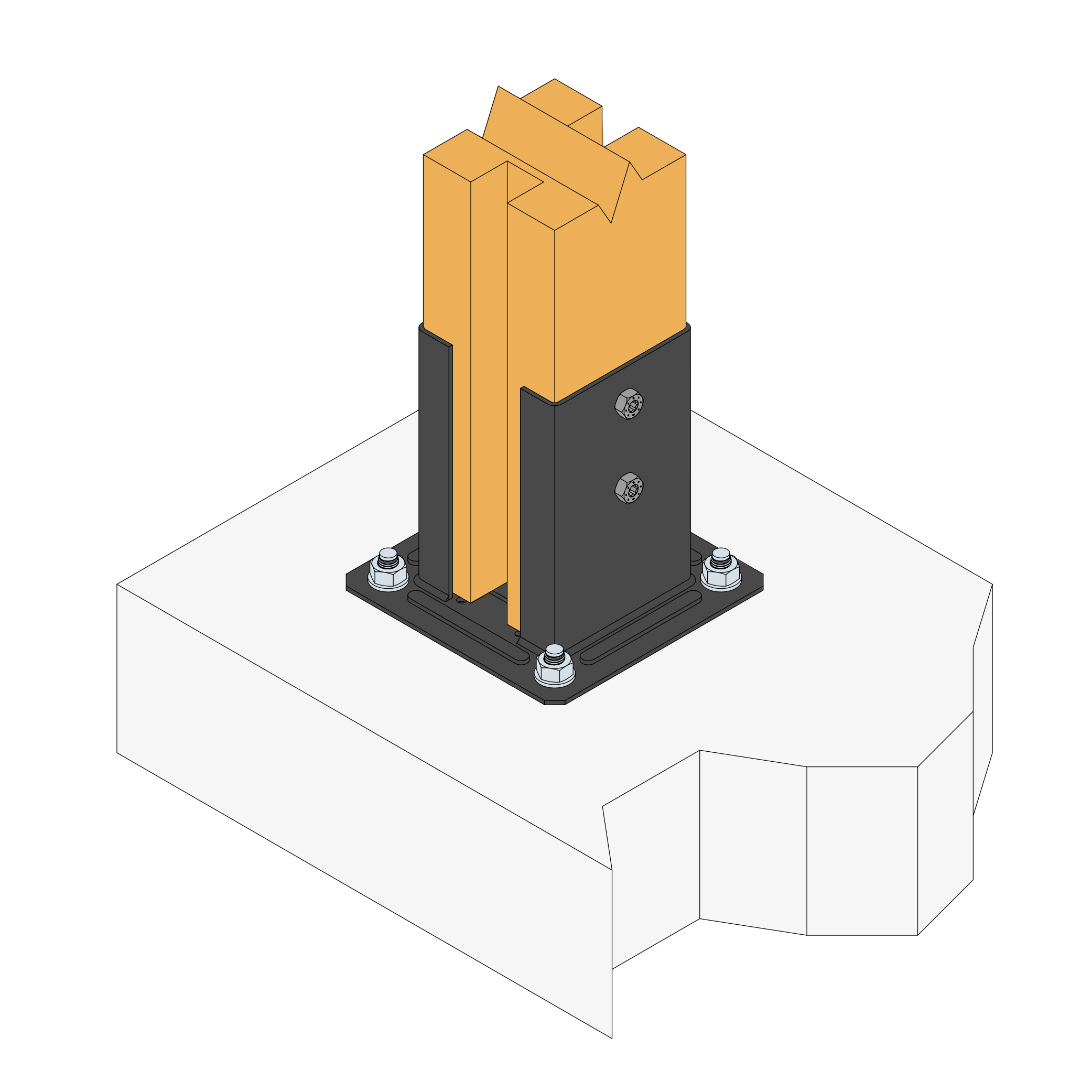

Instalação

Instalação

Fixações

Prumo :

  • Parafuso de fixação preto Ø 6 x 40 mm.

Placa :

  • Cavilha mecânica : perno FM-753 3DG M10X75/5,
  • Ancoragem química : resina AT-HP + haste roscada LMAS M10-120/25,
  • Fixação em madeira : tira-fundos LAG 10080.

Atenção

A gama para jardim não foi concebida para aplicações estruturais sujeitas a forças importantes (vento, ...). As estruturas também devem ser corretamente concebidas e instaladas no jardim de modo a assegurar a capacidade de carga lateral do vento (travação).
