PISBMAXI

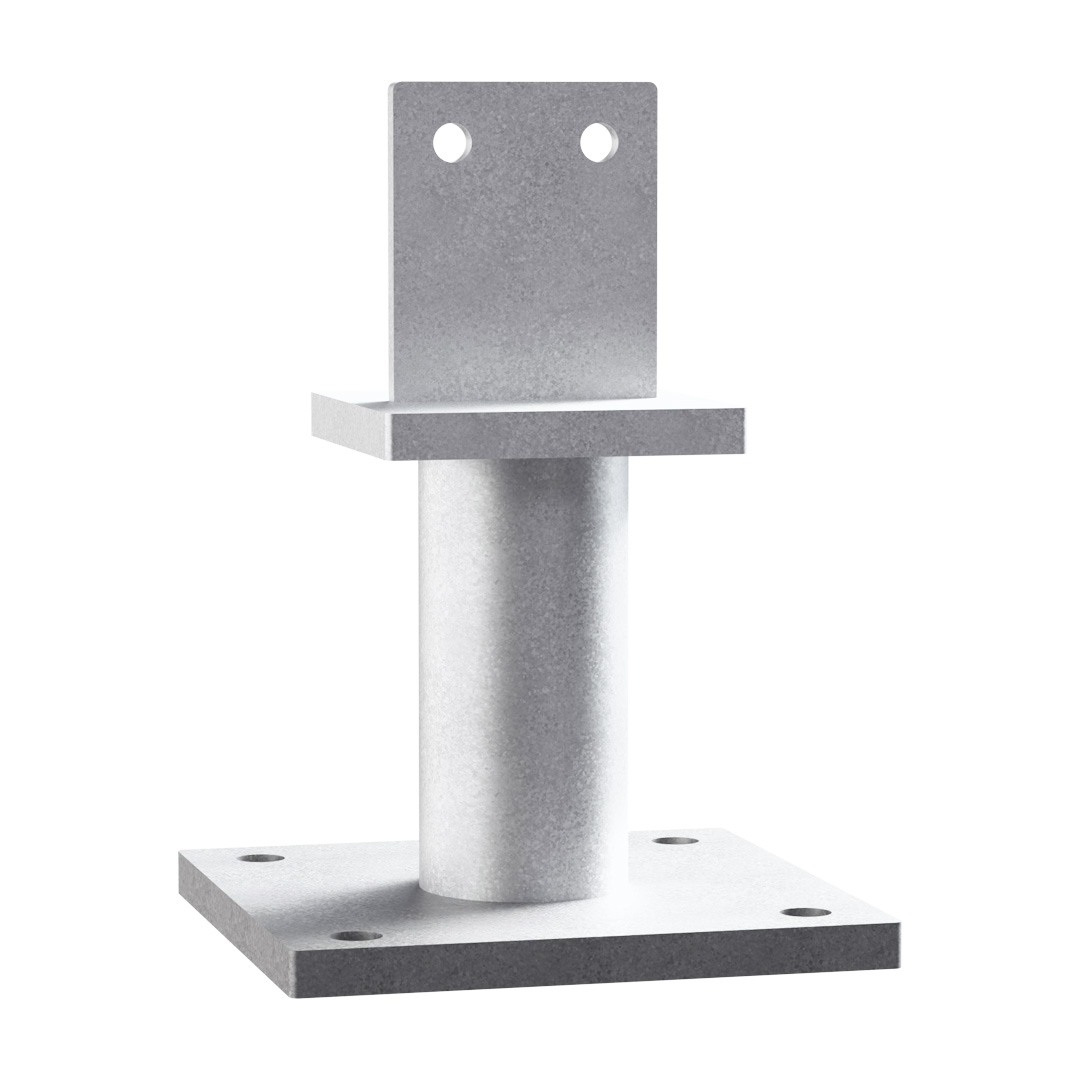

Pés de prumo para cargas fortes

O pé de prumo PISBMAXIG-K admite uma carga significativa em compressão. Este deve ser aparafusado sobre um suporte rígido do tipo betão. É apresentado em kit com quatro pernos WA M16-151/30.

Ficha de Dados Técnicos

Marcação CE

ATE

Aço galvanizado

Classe de serviço 3

Exterior

EPD

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025-2,
Acabamento galvanizado a quente conforme a norma NF EN ISO 1461.

Vantagens

Capacidade de carga significativa em compressão,
Modelo apresentado em kit com pernos.

Aplicação

Suporte

Elemento de suporte : betão,
Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira.

Áreas de utilização

Prumo de apoio de estrutura LC,
Pranchas,
Alpendres,
Varandas.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Referência	Dimensões do conector
	Outro		Dimensões e valores caraterísticos[mm]										Furos	Perfurações platine
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	F[mm]	H[mm]	t[mm]	t₂[mm]	Redondo	Redondo
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	F[mm]	H[mm]	t[mm]	t₂[mm]	Ø13[mm]	Ø17
PISBMAXIG-K	1	8.9	120	120	105	200	200	148	70	90	8	15	2	4

Valores caraterísticos

Dimensões

Referência	Capacidade da base do poste
	Valores caraterísticos - Madeira/betão
	Fixacões				Valores característicos - Madeira C24[kN]

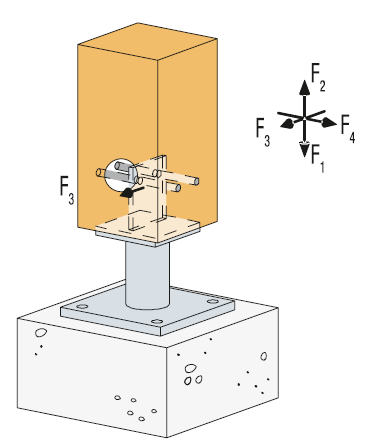

	Sobre prumo		Sobre betão		R₁,ₖ	R2,k (2)			R3,k (2)[kN]			R4,k (2)[kN]
	Qdad	Tipo	Qdad	Tipo		Comprimento do cavilhoes[mm]			Comprimento do cavilhoes[mm]			Comprimento do cavilhoes[mm]
	Qdad	Tipo	Qdad	Tipo		120	140	160	120	140	160	120	140	160
PISBMAXIG-K	2	Ø12	4.0	Ø16*	min (272.2 ; 256.9/kmod)	34.5	38.5	42.1	min (22.5 ; 14.1/kmod)	min (25.2 ; 14.1/kmod)	min (27.5 ; 14.1/kmod)	7.7	9.9	12.3

** Ver a gama de ancoragem Simpson Strong-Tie para encontrar o produto apropriado. As soluções de ancoragem típicas e dependem do tipo de betão, entre-eixo e das distâncias nos bordos.

Valores característicos simplificadas - Madeira sobre betão

Dimensões

Referência	Capacidade da base do poste
	Valores caraterísticos simplificados - Madeira/betão
	Fixacões				Valores característicos simplificadas - Madeira C24[kN]
	Sobre prumo		Sobre betão		R₁,ₖ**	R2,k (2)			R3,k			R4,k
	Qdad	Tipo	Qdad	Tipo		Comprimento do cavilhoes[mm]			Comprimento do cavilhoes[mm]			Comprimento do cavilhoes[mm]
	Qdad	Tipo	Qdad	Tipo		120	140	160	120	140	160	120	140	160
PISBMAXIG-K	2.0	Ø12	4.0	Ø16*	272.2	34.5	38.5	42.1	22.5	21.6	21.6	7.7	9.9	12.3

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Instalação

Fixações

Prumo de madeira :

2 fusos STDG Ø12 mm,
O comprimento dos cavilhões corresponde à secção do prumo.

Em betão :

Cavilha mecânica : perno FM-753 CRACK 3DG M16-150/30,
Ancoragem química : resina AT-HP + Haste roscada LMAS M16-170/20.

Instalação

Parte superior :

Realizar um entalhe vertical em alma do prumo, com uma espessura de 9 ou 10 mm para uma altura de 120 mm, aproximadamente.
Identificar a posição dos cavilhões (ou parafusos) nos bordos do prumo.
Efetuar uma perfuração transversal de Ø 12 mm para inserir os cavilhões.
Posicionar o prumo no pé de prumo e inserir os dois cavilhões.

Parte inferior :

Posicionar verticalmente o prumo na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar verticalmente o elemento com o diâmetro e a profundidade recomendados para as fixações escolhidas.
Fixar a placa inferior ao solo com a ajuda de ancoragens selecionadas.
