Pés de prumo reguláveis - Inox A4

Estes pés de prumo são reguláveis em altura. Simples e rápidos de instalar, estes podem ser regulados em obra. O modelo inox é recomendado para ambientes corrosivos.

Marcação CE
ATE
Classe de serviço 3
Aço inoxidável
Exterior
Severo

Detalhes do produto

Imagens

Características

Matéria

  • Aço inoxidável A4 conforme a norma NF EN 10088,
  • Espessura : 4 mm.

Vantagens

  • Não necessita de qualquer maquinaria,
  • Reguláveis na obra.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, betão,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

  • Alpendres,
  • Pérgulas,
  • Varandas.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Furos Perfurações platine
A B D E F G t Ø12 Ø12
PPRIX100100130130100 - 16020444

Valores Caraterísticos

Referência Fixacões Valores característicos - Madeira C24 [kN]
Sobre prumo Sobre betão R1,k
Qdad Tipo Qdad Tipo
PPRIX4Ø104Ø10*36 / kmod^0.5

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores Característicos simplificadas - Madeira sobre betão

Referência Fixacões Valores característicos simplificadas - Madeira C24 [kN]
Sobre prumo Sobre betão R1,k**
Qdad Tipo Qdad Tipo
PPRIX4Ø104Ø10*43

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

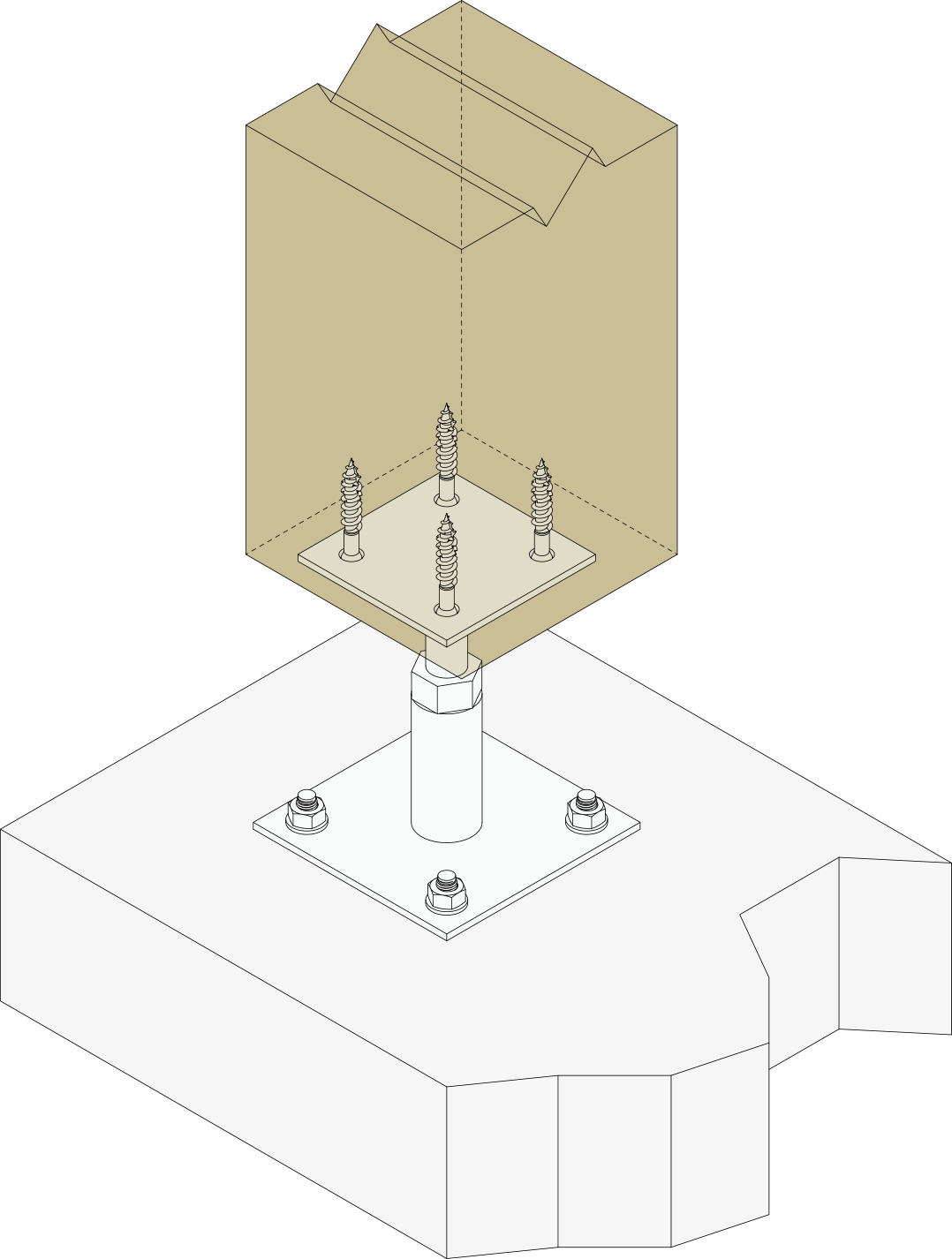

Instalação

Instalação

Fixações

Em prumo de madeira :

  • Tira-fundos LAG 10x80.

Em betão :

  • Cavilha mecânica : perno FM-753 A4 M10x75/5 A4,
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

Instalação

Parte alta :

  1. Colocar a placa superior do pé de prumo sob o prumo.
  2. Fixar esta placa ao prumo com a ajuda do tira-fundos LAG (necessária pré-perfuração),

Parte de baixo :

  1. Posicionar o prumo verticalmente na estrutura.
  2. Identificar a posição das ancoragens ao solo no elemento.
  3. Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
  4. Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.

ATENCAO : Prumo de secçao max. : 200 x 200 mm.
