NP-Z
Placa perfurada - ZPRO

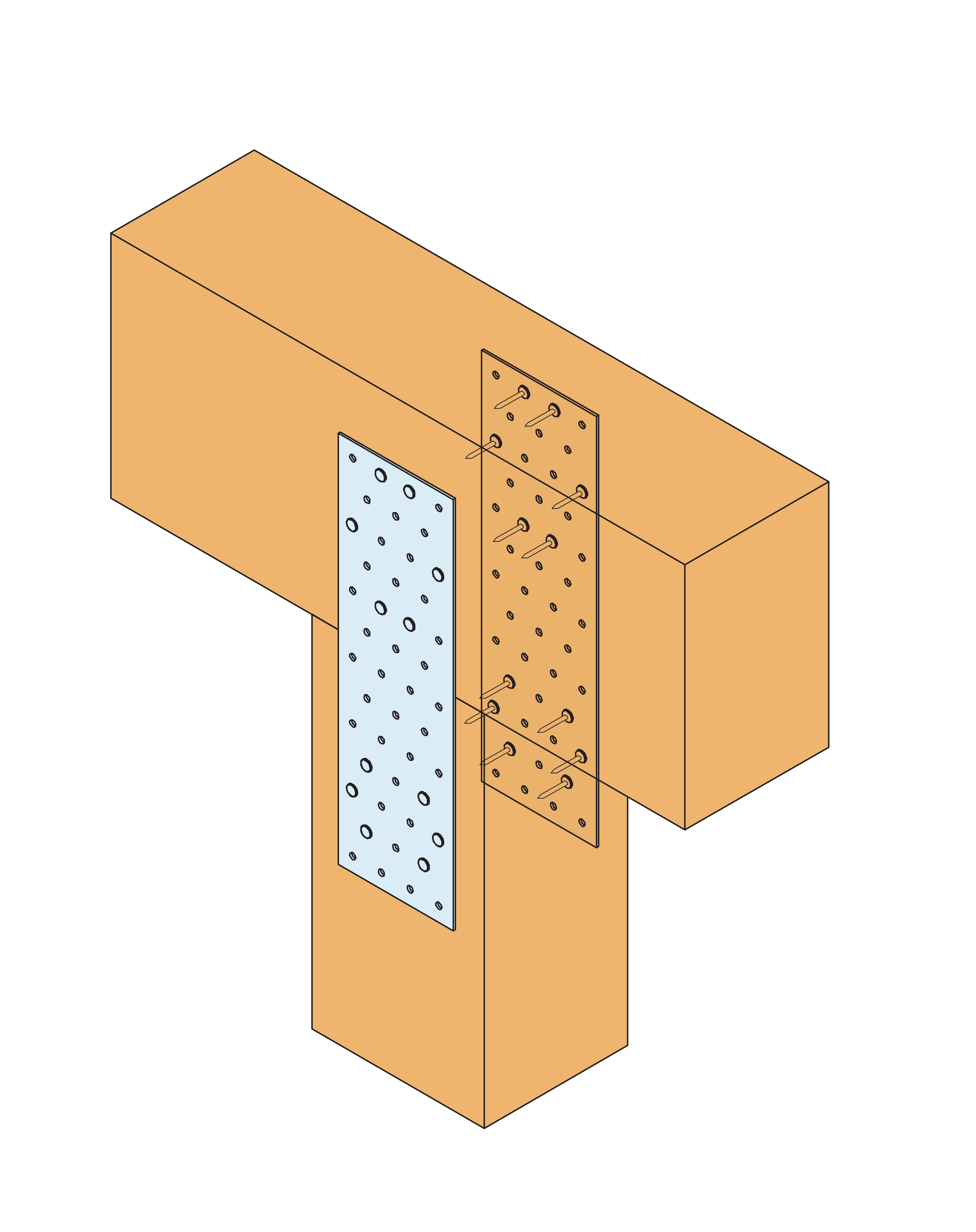

A placa perfurada NP-Z é utilizada numa variedade de aplicações, incluindo uniões de poste-vigas. É adequado para uso exterior.
Marcação CE
Novidade
Exterior
EPD
Classe de serviço 3
Zpro
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões e Valores Característicos
Dimensões
| Referência | Dimensões do conector | Nail plates capacity | |||||
|---|---|---|---|---|---|---|---|
| Outro | Dimensões e valores caraterísticos[mm] | Perfurações | Valores Caraterísticos - 1 placa[kN] | ||||
| Qtd. por caixa | A[mm] | B[mm] | Esp.[mm] | Redondo | R₁,ₖ | ||
| Quantidade | Diâmetro | ||||||
| NP20/100/200Z | 25 | 100 | 200 | 2 | 45.0 | Ø5 | min (n x Rlat,k ; 44.6/kmod) |
Com :
n: número de fixações
Rlat,k: resistência característica ao cisalhamento de uma fixação
Biblioteca CAD e BIM
2D
NP20/100/200Z
-
-
-
-
-
-
-
-
3D
NP20/100/200Z
-
-
-
-
-
-
-
-
-
-
3D Simplified
NP20/100/200Z
-
-
-
-
-
-
-
-
-
-
