SBE

Suporte grande com abas exteriores

O SBE é um suporte que permite uma capacidade de carga semelhante ao modelo com 2 mm de espessura. É o primeiro suporte resultante de um estudo levado a cabo de acordo com as especificações no Eurocódigo 5.

Marcação CE
ATE
Classe de serviço 2
Aço eletrogalvanizado 20µm

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
  • Espessura : 1,5 mm.

Ventagens

  • Suporte otimizado para uma instalação mais rápida (20% de pregagem a menos relativamente a um SAE),
  • Speed prong para uma instalação mais fácil em elementos de madeira.
  • Espessura mais fraca sem perda de resistência,
  • Dobrável em largura entre 76 e 150 mm.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, aglomerado de madeira, laminada colada, betão, aço,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Areas de utilizaçao

  • Barrotes, madres,
  • Vigas lisas e pilar de revestimento de proteção,
  • Batentes de varas,
  • Reforço de montagens existentes.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Portador [mm] Dimensões e valores caraterísticos [mm] Furos portador Furos suportado
Larguras Altura A B C D F t Ø5 Ø11 Ø5
Larguras Máx.
SBE32/99 32 112 149 32 99 55 30 54 1.5 12 2 6
SBE32/114 32 127 171 32 114 55 30 54 1.5 12 2 8
SBE38/96 38 109 144 38 96 55 30 54 1.5 12 2 6
SBE38/111 38 124 167 38 111 55 30 54 1.5 12 2 8
SBE38/141 38 154 212 38 141 55 30 54 1.5 14 2 10
SBE38/171 38 184 257 38 171 55 30 54 1.5 18 4 12
SBE40/110 40 123 165 40 110 55 30 54 1.5 12 2 8
SBE40/140 40 153 210 40 140 55 30 54 1.5 14 2 10
SBE45/93 45 105 139 45 92.5 55 30 54 1.5 12 2 6
SBE45/108 45 120 162 45 107.5 55 30 54 1.5 12 2 8
SBE45/138 45 150 207 45 137.5 55 30 54 1.5 14 2 10
SBE45/168 45 180 252 45 167.5 55 30 54 1.5 18 4 12
SBE48/91 48 104 137 48 91 55 30 54 1.5 12 2 6
SBE48/106 48 119 159 48 106 55 30 54 1.5 12 2 8
SBE48/136 48 149 204 48 136 55 30 54 1.5 14 2 10
SBE48/166 48 179 249 48 166 55 30 54 1.5 18 4 12
SBE51/90 51 102 135 51 89.5 55 30 54 1.5 12 2 6
SBE51/105 51 117 157 51 104.5 55 30 54 1.5 12 2 8
SBE51/135 51 147 202 51 134.5 55 30 54 1.5 14 2 10
SBE51/165 51 177 247 51 164.5 55 30 54 1.5 18 4 12
SBE60/85 60 98 128 60 85 55 30 54 1.5 12 2 6
SBE60/100 60 113 150 60 100 55 30 54 1.5 12 2 8
SBE60/130 60 143 195 60 130 55 30 54 1.5 14 2 10
SBE60/160 60 173 240 60 160 55 30 54 1.5 18 4 12
SBE64/83 64 96 125 64 83 55 30 54 1.5 12 2 6
SBE64/98 64 111 147 64 98 55 30 54 1.5 12 2 8
SBE64/128 64 141 192 64 128 55 30 54 1.5 14 2 10
SBE64/158 64 171 237 64 158 55 30 54 1.5 18 4 12
SBE70/95 70 108 143 70 95 55 30 54 1.5 12 2 8
SBE70/125 70 138 188 70 125 55 30 54 1.5 14 2 10
SBE70/155 70 168 233 70 155 55 30 54 1.5 18 4 12
SBE73/154 73 166 231 73 153.5 55 30 54 1.5 18 4 12
SBE76/122 76 135 183 76 122 55 30 54 1.5 14 2 10
SBE76/152 76 165 228 76 152 55 30 54 1.5 18 4 12
SBE80/120 80 133 180 80 120 55 30 54 1.5 14 2 10
SBE80/150 80 163 225 80 150 55 30 54 1.5 18 4 12
SBE90/145 90 158 218 90 145 55 30 54 1.5 18 4 12
SBE100/140 100 153 210 100 140 55 30 54 1.5 18 4 12

Valores caraterísticos - Madeira/Madeira - pregagem total

Referência Valores característicos - Madeira sobre madeira - pregagem total
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Qdad CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
SBE32/99 12 6 10.2 - 3.9 - 4.7 - 4.9 -
SBE32/114 12 8 11.9 - 4.2 - 5.5 - 4.9 -
SBE38/96 12 6 9.8 - 4.5 - 4.7 - 4.9 -
SBE38/111 12 8 11.5 - 4.9 - 5.5 - 4.9 -
SBE38/141 14 10 16 - 5.7 - 6.6 - 6.1 -
SBE38/171 18 12 22.4 - 6.4 - 7.5 - 7.3 -
SBE40/110 12 8 11.4 - 5.2 - 5.5 - 4.9 -
SBE40/140 14 10 15.9 - 6 - 6.6 - 6.1 -
SBE45/93 12 6 9.2 - 5.2 - 4.7 - 4.9 -
SBE45/108 12 8 11 - 5.7 - 5.5 - 4.9 -
SBE45/138 14 10 15.6 - 6.7 - 6.6 - 6.1 -
SBE45/168 18 12 22 - 7.5 - 7.5 - 7.3 -
SBE48/91 12 8 8.9 - 5.5 - 4.7 - 4.9 -
SBE48/106 12 8 10.8 - 6.1 - 5.5 - 4.9 -
SBE48/136 14 10 15.5 - 7.1 - 6.6 - 6.1 -
SBE48/166 18 12 21.8 - 7.9 - 7.5 - 7.3 -
SBE51/90 12 8 8.7 13.3 5.8 5.8 4.7 6.8 4.9 7.8
SBE51/105 12 8 10.6 15.9 6.4 6.4 5.5 7.9 4.9 7.8
SBE51/135 14 10 15.3 22.3 7.4 7.4 6.6 9.6 6.1 9.8
SBE51/165 18 12 21.6 31 8.4 8.4 7.5 11 7.3 11.7
SBE60/85 12 6 7.9 12.2 6.6 6.6 4.7 6.8 4.9 7.8
SBE60/100 12 8 9.9 15 7.3 7.3 5.5 7.9 4.9 7.8
SBE60/130 14 10 14.7 21.6 8.6 8.6 6.6 9.6 6.1 9.8
SBE60/160 18 12 21 30.4 9.7 9.7 7.5 11 7.3 11.7
SBE64/83 12 6 7.6 11.7 6.9 6.9 4.7 6.8 4.9 7.8
SBE64/98 12 8 9.6 14.6 7.7 7.7 5.5 7.9 4.9 7.8
SBE64/128 14 10 14.4 21.3 9.1 9.1 6.6 9.6 6.1 9.8
SBE64/158 18 12 20.8 30.1 10.3 10.3 7.5 11 7.3 11.7
SBE70/95 12 8 9.1 14 8.2 8.2 5.5 7.9 4.9 7.8
SBE70/125 14 10 14 20.8 9.8 9.8 6.6 9.6 6.1 9.8
SBE70/155 18 12 20.4 29.6 11.1 11.1 7.5 11 7.3 11.7
SBE73/154 18 12 20.2 29.3 11.5 11.5 7.5 11 7.3 11.7
SBE76/122 14 10 13.6 20.2 10.5 10.5 6.6 9.6 6.1 9.8
SBE76/152 18 12 20 29.1 11.9 11.9 7.5 11 7.3 11.7
SBE80/120 14 10 13.3 19.8 10.5 10.9 6.6 9.6 6.1 9.8
SBE80/150 18 12 19.6 28.7 12.5 12.5 7.5 11 7.3 11.7
SBE90/145 18 12 18.9 27.8 13.7 13.7 7.5 11 7.3 11.7
SBE100/140 18 12 18.1 26.8 15 15 7.5 11 7.3 11.7

As dimensões A, B e C são as dimensões interiores do suporte.

Valores caraterísticos - Madeira/madeira - Pregagem parcial

Referência Characteristic capacities - Timber to timber - Partial nailing
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Qdad CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
SBE32/99 8 4 7.2 - 3.9 - 1.9 - 4.9 -
SBE32/114 8 4 8.5 - 4.2 - 2.1 - 4.9 -
SBE38/96 8 4 6.9 - 4.5 - 1.9 - 4.9 -
SBE38/111 8 4 8.3 - 4.9 - 2.1 - 4.9 -
SBE38/141 10 6 11.5 - 5.7 - 2.5 - 6.1 -
SBE38/171 12 6 13.4 - 6.4 - 2.9 - 7.3 -
SBE40/110 8 4 8.2 - 5.2 - 2.1 - 4.9 -
SBE40/140 10 6 11.5 - 6 - 2.5 - 6.1 -
SBE45/93 8 4 6.5 - 5.2 - 1.9 - 4.9 -
SBE45/108 8 4 7.9 - 5.7 - 2.1 - 4.9 -
SBE45/138 10 6 11.2 - 6.7 - 2.5 - 6.1 -
SBE45/168 12 6 13.4 - 7.5 - 2.9 - 7.3 -
SBE48/91 8 4 6.3 - 5.5 - 1.9 - 4.9 -
SBE48/106 8 4 7.8 - 5.7 - 2.1 - 4.9 -
SBE48/136 10 6 11.1 - 7.1 - 2.5 - 6.1 -
SBE48/166 12 6 13.4 - 7.9 - 2.9 - 7.3 -
SBE51/90 8 4 6.2 9.4 5.7 5.8 1.9 2.6 4.9 7.5
SBE51/105 8 4 7.7 11.4 5.7 6.4 2.1 2.7 4.9 7.5
SBE51/135 10 6 11 16 7.4 7.4 2.5 3.3 6.1 9.8
SBE51/165 12 6 13.4 17.7 8.4 8.4 2.9 3.8 7.3 11.3
SBE60/85 8 4 5.6 8.6 5.7 6.6 1.9 2.6 4.9 7.5
SBE60/100 8 4 7.2 10.8 5.7 7.3 2.1 2.7 4.9 7.5
SBE60/130 10 6 10.6 15.5 8.1 8.6 2.5 3.3 6.1 9.8
SBE60/160 12 6 13.4 17.7 9.7 9.7 2.9 3.8 7.3 11.3
SBE64/83 8 4 5.4 8.3 5.7 6.9 1.9 2.6 4.9 7.5
SBE64/98 8 4 7 10.6 5.7 7.7 2.1 2.7 4.9 7.5
SBE64/128 10 6 10.4 15.3 8.1 9.1 2.5 3.3 6.1 9.8
SBE64/158 12 6 13.4 17.7 10.1 10.3 2.9 3.8 7.3 11.3
SBE70/95 8 4 6.7 10.1 5.7 8.2 2.1 2.7 4.9 7.5
SBE70/125 10 6 10.1 14.9 8.1 9.8 2.5 3.3 6.1 9.8
SBE70/155 12 6 13.4 17.7 10.1 11.1 2.9 3.8 7.3 11.3
SBE73/154 12 6 13.4 17.7 10.1 11.5 2.9 3.8 7.3 11.3
SBE76/122 10 6 9.8 14.5 8.1 10.5 2.5 3.3 6.1 9.8
SBE76/152 12 6 13.4 17.7 10.1 11.9 2.9 3.8 7.3 11.3
SBE80/120 10 6 9.5 14.2 8.1 10.9 2.5 3.3 6.1 9.8
SBE80/150 12 6 13.4 17.7 10.1 12.5 2.9 3.8 7.3 11.3
SBE90/145 12 6 13 17.7 10.1 13.3 2.9 3.8 7.3 11.3
SBE100/140 12 6 12.5 17.7 10.1 13.3 2.9 3.8 7.3 11.3

As dimensões A, B e C são as dimensões interiores do suporte.

Product capacities - Timber to concrete or steel

Referência Valores característicos - Madeira sobre betão ou aço
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Tipo Qdad Tipo CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
SBE32/99 2 Ø10* 6 CNA** 13.4 - 3.9 - 5.6 - 5
SBE32/114 2 Ø10* 8 CNA** 14.2 - 4.2 - 7.1 - 5
SBE38/96 2 Ø10* 6 CNA** 13.4 - 4.5 - 6.7 - 5
SBE38/111 2 Ø10* 8 CNA** 14.2 - 4.9 - 8.4 - 5
SBE38/141 2 Ø10* 10 CNA** 14.2 - 5.7 - 7.9 - 5
SBE38/171 4 Ø10* 12 CNA** 22.7 - 6.4 - 12.6 - 10
SBE40/110 2 Ø10* 8 CNA** 14.2 - 5.2 - 8.9 - 5
SBE40/140 2 Ø10* 10 CNA** 14.2 - 6 - 8.3 - 5
SBE45/93 2 Ø10* 6 CNA** 13.4 - 5.2 - 7.9 - 5
SBE45/108 2 Ø10* 8 CNA** 14.2 - 5.7 - 10 - 5
SBE45/138 2 Ø10* 10 CNA** 14.2 - 6.7 - 9.4 - 5
SBE45/168 4 Ø10* 12 CNA** 22.7 - 7.5 - 12.6 - 10
SBE48/91 2 Ø10* 6 CNA** 13.4 - 5.5 - 8.4 - 5
SBE48/106 2 Ø10* 8 CNA** 14.2 - 6.1 - 10.7 - 5
SBE48/136 2 Ø10* 10 CNA** 14.2 - 7.1 - 10 - 5
SBE48/166 4 Ø10* 12 CNA** 22.7 - 7.9 - 12.6 - 10
SBE51/90 2 Ø10* 6 CNA** 13.4 14.2 5.8 5.8 8.9 11.8 5
SBE51/105 2 Ø10* 8 CNA** 14.2 14.2 6.4 6.4 11.3 15 5
SBE51/135 2 Ø10* 10 CNA** 14.2 14.2 7.4 7.4 10.6 14.1 5
SBE51/165 4 Ø10* 12 CNA** 22.7 22.7 8.4 8.4 12.6 14.8 10
SBE60/85 2 Ø10* 6 CNA** 13.4 14.2 6.6 6.6 10.5 13.9 5
SBE60/100 2 Ø10* 8 CNA** 14.2 14.2 7.3 7.3 13.4 17.7 5
SBE60/130 2 Ø10* 10 CNA** 14.2 14.2 8.6 8.6 12.5 16.6 5
SBE60/160 4 Ø10* 12 CNA** 22.7 22.7 9.7 9.7 11 13.2 10
SBE64/83 2 Ø10* 6 CNA** 13.4 14.2 6.9 6.9 11.2 14.9 5
SBE64/98 2 Ø10* 8 CNA** 14.2 14.2 7.7 7.7 14.3 18.9 5
SBE64/128 2 Ø10* 10 CNA** 14.2 14.2 9.1 9.1 13.4 12.8 5
SBE64/158 4 Ø10* 12 CNA** 22.7 22.7 10.3 10.3 12.6 14.8 10
SBE70/95 2 Ø10* 8 CNA** 14.2 14.2 8.2 8.2 15.6 13.2 5
SBE70/125 2 Ø10* 10 CNA** 14.2 14.2 9.8 9.8 14.6 13.8 5
SBE70/155 4 Ø10* 12 CNA** 22.7 22.7 11.1 11.1 12.6 14.8 10
SBE73/154 4 Ø10* 12 CNA** 22.7 22.7 11.5 11.5 12.6 14.8 10
SBE76/122 2 Ø10* 10 CNA** 14.2 14.2 10.5 10.5 15.9 14.4 5
SBE76/152 4 Ø10* 12 CNA** 22.7 22.7 11.9 11.9 12.6 14.8 10
SBE80/120 2 Ø10* 10 CNA** 14.2 14.2 10.9 10.9 11.9 14.7 5
SBE80/150 4 Ø10* 12 CNA** 22.7 22.7 12.5 12.5 12.6 14.8 10
SBE90/145 4 Ø10* 12 CNA** 22.7 22.7 13.7 13.7 12.6 14.8 10
SBE100/140 4 Ø10* 12 CNA** 22.7 22.7 15 15 12.6 14.8 10

A, B and C dimensions are the internal dimensions of the joist hanger.
Load capacities on concrete shown in this table are given in the case of a full slab fixing. In the context of a different application, it is advisable to the designer to ensure the good anchoring performance (a help for dimensioning is available on our Anchor Designer software, which can be downloaded for free on this website).

* Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances. The values in this table are given for an installation in the middle of a concrete slab. In other installation condition (close to the edge,...), the designer must check the anchor separately (Our free software Anchor Designer is available for download on our website).

** Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

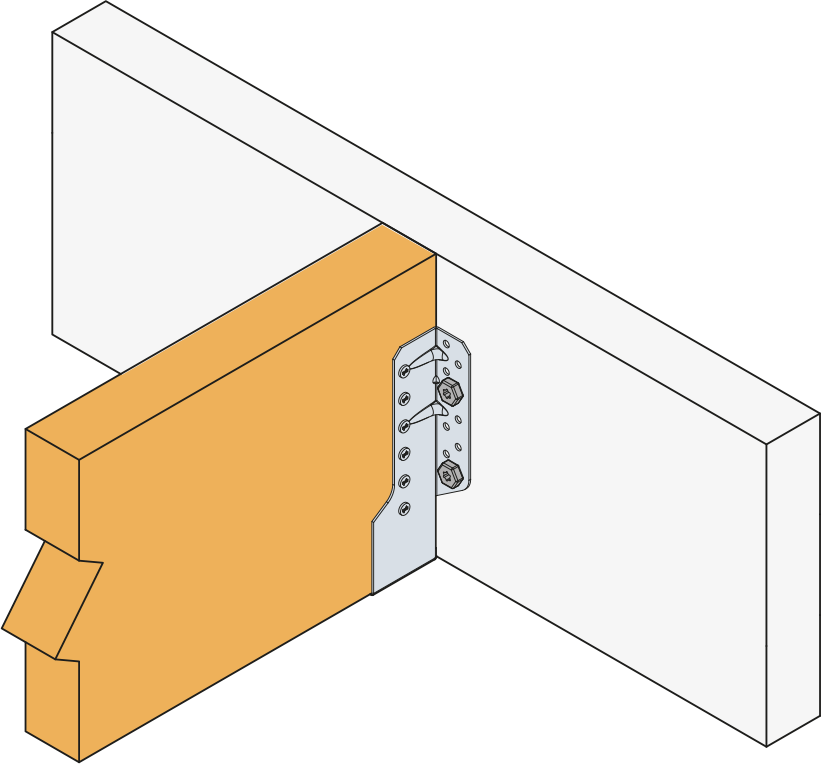

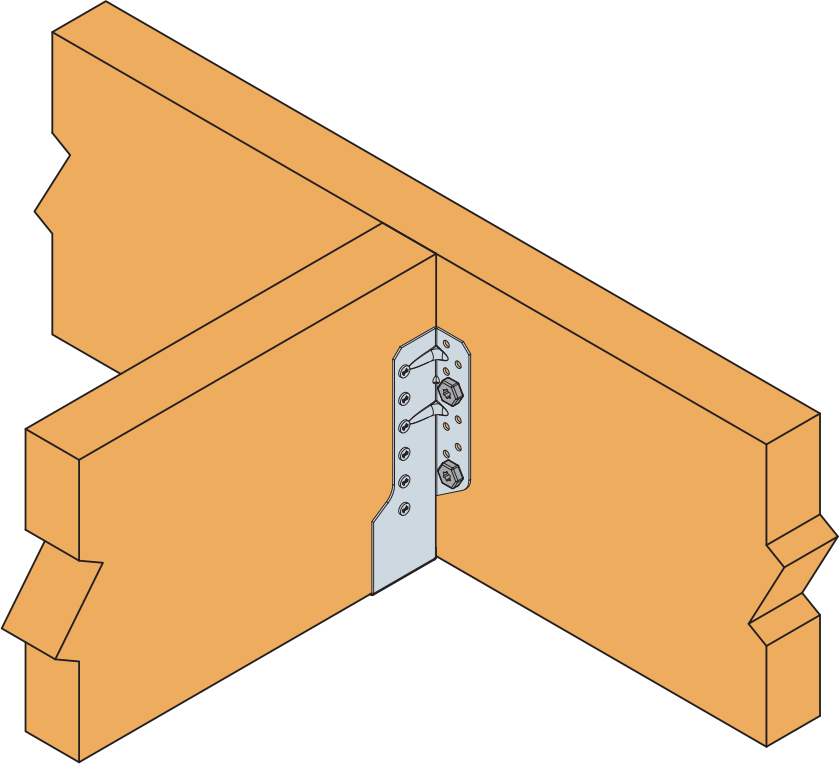

Valores caraterísticos - Madeira/Madeira - com parafuso SSH para conexões

Referência Valores característicos - Madeira/Madeira - com parafuso par conexões SSH
Fixacões Valores característicos - Madeira C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Tipo Qdad Tipo CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
SBE32/99 2 SSH10.0x40 6 CNA* 6.5 - 6.7 - 1.5 - 5 -
SBE32/114 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE38/96 2 SSH10.0x40 6 CNA* 6.5 - 6.7 - 1.5 - 5 -
SBE38/111 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE38/141 2 SSH10.0x40 10 CNA* 6.7 - 6.7 - 1.2 - 5 -
SBE38/171 4 SSH10.0x40 12 CNA* 12.8 - 12.8 - 1.8 - 10 -
SBE40/110 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE40/140 2 SSH10.0x40 10 CNA* 6.7 - 6.7 - 1.2 - 5 -
SBE45/93 2 SSH10.0x40 6 CNA* 6.5 - 6.7 - 1.5 - 5 -
SBE45/108 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE45/138 2 SSH10.0x40 10 CNA* 6.7 - 6.7 - 1.2 - 5 -
SBE45/168 4 SSH10.0x40 12 CNA* 12.8 - 12.8 - 1.8 - 10 -
SBE48/91 2 SSH10.0x40 6 CNA* 6.5 - 6.7 - 1.5 - 5 -
SBE48/106 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE48/136 2 SSH10.0x40 10 CNA* 6.7 - 6.7 - 1.2 - 5 -
SBE48/166 4 SSH10.0x40 12 CNA* 12.8 - 12.8 - 1.8 - 10 -
SBE51/90 2 SSH10.0x40 6 CNA* 6.5 7.1 6.7 7.1 1.5 2.1 5 5
SBE51/105 2 SSH10.0x40 8 CNA* 7.2 7.2 7.2 7.2 1.2 1.8 5 5
SBE51/135 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE51/165 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE60/85 2 SSH10.0x40 6 CNA* 6.5 7.1 6.7 7.1 1.5 2.1 5 5
SBE60/100 2 SSH10.0x40 8 CNA* 7.2 7.2 7.2 7.2 1.2 1.8 5 5
SBE60/130 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE60/160 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE64/83 2 SSH10.0x40 6 CNA* 6.5 7.1 6.7 7.1 1.5 2.1 5 5
SBE64/98 2 SSH10.0x40 8 CNA* 7.2 7.2 7.2 7.2 1.2 1.8 5 5
SBE64/128 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE64/158 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE70/95 2 SSH10.0x40 8 CNA* 7.2 7.2 7.2 7.2 1.2 1.8 5 5
SBE70/125 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE70/155 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE73/154 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE76/122 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE76/152 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE80/120 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE80/150 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE90/145 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE100/140 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10

A tensão transversal deve ser verificada pelo utilizador e pode reger.

A espessura mínima da viga principal para a utilização de um parafuso SSH Ø10x40 é de 38 mm.

Instalação

Instalação

Fixações

Em elemento suportado :

  • Pregos canelados CNA 4,0 x 50 mm,
  • Pregos canelados CNA Ø4,0 x 35 mm para espessuras inferiores a 64 mm,
  • Parafuso CSA 5,0 x 40 mm,
  • Parafuso CSA Ø5,0 x 35 mm para espessuras inferiores a 60 mm.

Em elemento de suporte :
Elemento de madeira :

  • Pregos canelados CNA 4,0 x 50 mm,
  • Pregos canelados CNA Ø4,0 x 35 mm para espessuras inferiores a 64 mm,
  • Parafuso CSA 5,0 x 40 mm,
  • Parafuso CSA Ø5,0 x 35 mm para espessuras inferiores a 60 mm.

Elemento de aço :

  • Parafusos Ø 10 mm (o diâmetro do parafuso não pode ser inferior ao do furo em mais de 2 mm).

Suporte betão :

  • Cavilha mecânica Ø 10 : perno WA M10-78/5,
  • Ancoragem química Ø 10 : resina AT-HP + haste roscada LMAS M10-120/25.

Elemento de alvenaria de blocos ocos (verificar as capacidades de cargas das ancoragens) :

  • Ancoragem química Ø 10 : resina AT-HP ou POLY-GP + haste roscada LMAS M10-120/25 + peneira SH M16-130.

Instalação

Em madeira :
1. Traçar a localização da viga suportada sobre o suporte.
2. Posicionar o suporte e fixar previamente as abas de cada lado.
3. Ajustar o suporte relativamente aos traçados: o suporte deve estar ligeiramente mais aberto no topo do que em baixo de modo a facilitar a instalação da viga suportada.
4. Finalizar a fixação em cada aba.
5. Posicionar a viga suportada no suporte e fixar com pregagem parcial ou total.

Em betão :
1. Método 1 : Traçar a localização dos furos aplicando o suporte na viga.
2. Método 2 : Traçar a localização da viga sobre o elemento, posicionar o suporte e identificar o centro dos furos.
3. Perfurar o elemento com uma broca adaptada.
4. Posicionar o suporte e fixar o elemento com pernos de ancoragem.
5. Posicionar a viga suportada no suporte antes de a fixar.

Certification

Homologações técnicas europeia (ETA)

Livraria CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML

Buy from Distributor

No items available.
