GSI 4

Suporte grande com abas interiores

Os suportes grandes com abas  interiores são recomendados para diversas situações. Permitem montar uma estrutura eficazmente sem maquinaria especial e, assim, tornar a obra mais fiável. Do mesmo modo, a multiplicidade de aplicações possibilitada pela polivalência destes produtos fazem com que sejam hoje incontornáveis na construção. As abas dobradas para o interior permitem uma montagem mais discreta.

Marcação CE
ATE
Classe de serviço 2
Fogo
Aço eletrogalvanizado 20µm

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
  • Espessura : 4 mm.

Ventagems

  • Instalação rápida e simples,
  • Montagem discreta,
  • Os suportes com uma espessura de 4 mm estão conformes às regras MADEIRA FOGO 88,
  • Larguras à escolha consoante los intervalos indicados.

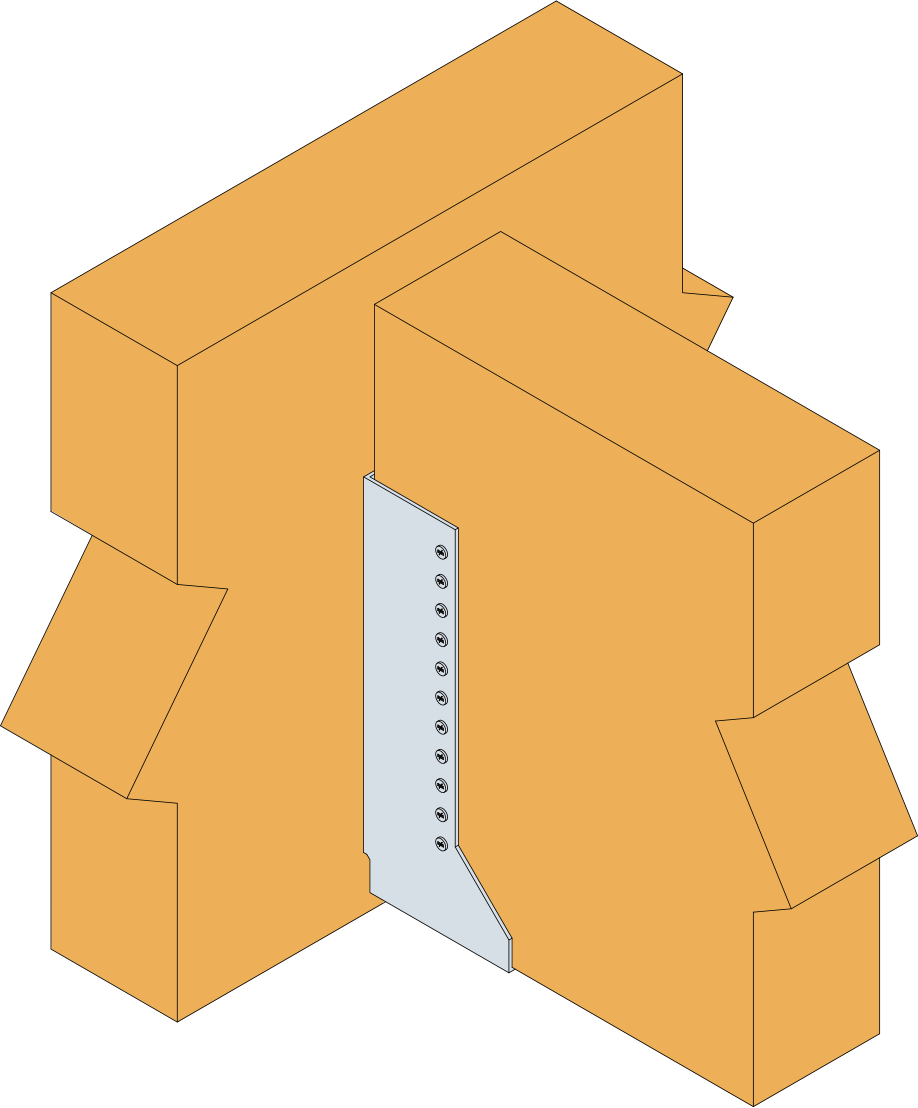

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, aglomerado de madeira, laminada colada,
  • Elemento suportado : madeira maciça, aglomerado de madeira, asnas trianguladas, perfis.

Areas de utilizaçao

  • Barrotes, madres,
  • Vigas lisas e pilar de revestimento de proteção,
  • Batentes de varas,
  • Reforço de montagens existentes, ...

Dados técnicos

Dimensões

Desenvolvimentos e larguras

Referência Desdobrado [mm] Larguras [mm] Depth [mm]
GSI300/4X 300 84 - 110 110
GSI340/4X 340 84 - 110 110
GSI380/4X 380 84 - 136 110
GSI440/4X 440 84 - 136 110
GSI500/4X 500 84 - 136 110
GSI500/4X-AL 500 137 - 200 110
GSI540/4X 540 84 - 136 110
GSI540/4X-AL 540 137 - 200 110
GSI600/4X 600 84 - 136 110
GSI600/4X-AL 600 137 - 200 110
GSI660/4X 660 84 - 136 110
GSI660/4X-AL 660 137 - 200 110
GSI720/4X 720 84 - 136 110
GSI720/4X-AL 720 137 - 200 110
GSI780/4X 780 84 - 136 110
GSI780/4X-AL 780 137 - 200 110
GSI840/4X 840 84 - 136 110
GSI840/4X-AL 840 137 - 200 110
GSI900/4X 900 84 - 136 110
GSI900/4X-AL 900 137 - 200 110
GSI960/4X 960 84 - 136 110
GSI960/4X-AL 960 137 - 200 110
GSI1020/4X 1020 84 - 136 110
GSI1020/4X-AL 1020 137 - 200 110

Para mais informações sobre os valores das cargas em função da largura do suporte, contacte o departamento técnico.

Dimensões e valores caraterísticos

Referência Portador [mm] Dimensões e valores caraterísticos [mm] Furos portador Furos suportado
Larguras Altura A B C D F t Ø5 Ø13 Ø5
Larguras Máx.
GSI380/90/4 90 155 218 90 145 110 45.5 118 4 16 4 8
GSI440/90/4 90 185 263 90 175 110 45.5 118 4 22 4 12
GSI500/90/4 90 215 308 90 205 110 45.5 118 4 28 4 14
GSI540/90/4 90 235 338 90 225 110 45.5 118 4 32 4 16
GSI600/90/4 90 265 383 90 255 110 45.5 118 4 38 4 20
GSI660/90/4 90 295 428 90 285 110 45.5 118 4 44 6 22
GSI720/90/4 90 325 473 90 315 110 45.5 118 4 50 6 26
GSI780/90/4 90 355 518 90 345 110 45.5 118 4 56 6 28
GSI840/90/4 90 385 563 90 375 110 45.5 118 4 62 6 32
GSI900/90/4 90 415 608 90 405 110 45.5 118 4 68 6 38
GSI960/90/4 90 445 653 90 435 110 45.5 118 4 74 6 38
GSI1020/90/4 90 475 698 90 465 110 45.5 118 4 80 6 40
GSI380/100/4 100 150 210 100 140 110 45.5 118 4 16 4 8
GSI440/100/4 100 180 255 100 170 110 45.5 118 4 22 4 12
GSI500/100/4 100 210 300 100 200 110 45.5 118 4 28 4 14
GSI540/100/4 100 230 330 100 220 110 45.5 118 4 32 4 16
GSI600/100/4 100 260 375 100 250 110 45.5 118 4 38 4 20
GSI660/100/4 100 290 420 100 280 110 45.5 118 4 44 6 22
GSI720/100/4 100 320 465 100 310 110 45.5 118 4 50 6 26
GSI780/100/4 100 350 510 100 340 110 45.5 118 4 56 6 28
GSI840/100/4 100 380 555 100 370 110 45.5 118 4 62 6 32
GSI900/100/4 100 410 600 100 400 110 45.5 118 4 68 6 38
GSI960/100/4 100 440 645 100 430 110 45.5 118 4 74 6 38
GSI1020/100/4 100 470 690 100 460 110 45.5 118 4 80 6 40
GSI540/120/4 120 220 315 120 210 110 45.5 118 4 32 4 16
GSI600/120/4 120 250 360 120 240 110 45.5 118 4 38 4 20
GSI660/120/4 120 280 405 120 270 110 45.5 118 4 44 6 22
GSI720/120/4 120 310 450 120 300 110 45.5 118 4 50 6 26
GSI780/120/4 120 340 495 120 330 110 45.5 118 4 56 6 28
GSI840/120/4 120 370 540 120 360 110 45.5 118 4 62 6 32
GSI900/120/4 120 400 585 120 390 110 45.5 118 4 68 6 38
GSI960/120/4 120 430 630 120 420 110 45.5 118 4 74 6 38
GSI1020/120/4 120 460 675 120 450 110 45.5 118 4 80 6 40
GSI500/140/4 140 190 270 140 180 110 45.5 118 4 28 2 14
GSI540/140/4 140 210 300 140 200 110 45.5 118 4 32 4 16
GSI600/140/4 140 240 345 140 230 110 45.5 118 4 38 4 20
GSI660/140/4 140 270 390 140 260 110 45.5 118 4 44 6 22
GSI720/140/4 140 300 435 140 290 110 45.5 118 4 50 6 26
GSI780/140/4 140 330 480 140 320 110 45.5 118 4 56 6 28
GSI840/140/4 140 360 525 140 350 110 45.5 118 4 62 6 32
GSI900/140/4 140 390 570 140 380 110 45.5 118 4 68 6 38
GSI960/140/4 140 420 615 140 410 110 45.5 118 4 74 6 38
GSI1020/140/4 140 450 660 140 440 110 45.5 118 4 80 6 40
GSI500/160/4 160 180 255 160 170 110 45.5 118 4 28 2 14
GSI540/160/4 160 200 285 160 190 110 45.5 118 4 32 4 16
GSI600/160/4 160 230 330 160 220 110 45.5 118 4 38 4 20
GSI660/160/4 160 260 375 160 250 110 45.5 118 4 44 6 22
GSI720/160/4 160 290 420 160 280 110 45.5 118 4 50 6 26
GSI780/160/4 160 320 465 160 310 110 45.5 118 4 56 6 28
GSI840/160/4 160 350 510 160 340 110 45.5 118 4 62 6 32
GSI900/160/4 160 380 555 160 370 110 45.5 118 4 68 6 38
GSI960/160/4 160 410 600 160 400 110 45.5 118 4 74 6 38
GSI1020/160/4 160 440 645 160 430 110 45.5 118 4 80 6 40
GSI500/180/4 180 170 240 180 160 110 45.5 118 4 28 2 14
GSI540/180/4 180 190 270 180 180 110 45.5 118 4 32 4 16
GSI600/180/4 180 220 315 180 210 110 45.5 118 4 38 4 20
GSI660/180/4 180 250 360 180 240 110 45.5 118 4 44 6 22
GSI720/180/4 180 280 405 180 270 110 45.5 118 4 50 6 26
GSI780/180/4 180 310 450 180 300 110 45.5 118 4 56 6 28
GSI840/180/4 180 340 495 180 330 110 45.5 118 4 62 6 32
GSI900/180/4 180 370 540 180 360 110 45.5 118 4 68 6 38
GSI960/180/4 180 400 585 180 390 110 45.5 118 4 74 6 38
GSI1020/180/4 180 430 630 180 420 110 45.5 118 4 80 6 40
GSI500/200/4 200 160 225 200 150 110 45.5 118 4 28 2 14
GSI540/200/4 200 180 255 200 170 110 45.5 118 4 32 4 16
GSI600/200/4 200 210 300 200 200 110 45.5 118 4 38 4 20
GSI660/200/4 200 240 345 200 230 110 45.5 118 4 44 6 22
GSI720/200/4 200 270 390 200 260 110 45.5 118 4 50 6 26
GSI780/200/4 200 300 435 200 290 110 45.5 118 4 56 6 28
GSI840/200/4 200 330 480 200 320 110 45.5 118 4 62 6 32
GSI900/200/4 200 360 525 200 350 110 45.5 118 4 68 6 38
GSI960/200/4 200 390 570 200 380 110 45.5 118 4 74 6 38
GSI1020/200/4 200 420 615 200 410 110 45.5 118 4 80 6 40

Valores caraterísticos - Madeira/Madeira - pregagem total

Referência Valores característicos - Madeira sobre madeira - pregagem total
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Qdad CNA4,0x50 CNA4,0x50 CNA4,0x50 CNA4,0x50
GSI380/90/4 16 8 16.2 6.9 6.4 7.8
GSI440/90/4 22 12 23.2 11.9 9.2 11.8
GSI500/90/4 28 14 31.5 18.1 10.2 13.7
GSI540/90/4 32 16 35.9 22.7 11.3 15.7
GSI600/90/4 38 20 43.9 30.5 13.3 19.6
GSI660/90/4 44 22 47.9 39 13.8 21.6
GSI720/90/4 50 26 55.8 46.1 15.3 25.5
GSI780/90/4 56 28 59.8 49.6 15.5 27.4
GSI840/90/4 62 32 67.8 56.7 16.6 31.4
GSI900/90/4 68 36 75.8 63.8 17.6 33.3
GSI960/90/4 74 38 79.8 67.4 17.5 37.2
GSI1020/90/4 80 40 83.8 70.9 17.4 39.2
GSI380/100/4 16 8 15.4 6.9 6.6 7.8
GSI440/100/4 22 12 22.3 11.9 9.6 11.8
GSI500/100/4 28 14 30.5 18.1 10.7 13.7
GSI540/100/4 32 16 35.9 22.7 11.8 15.7
GSI600/100/4 38 20 43.9 30.5 14 19.6
GSI660/100/4 44 22 47.9 39 14.6 21.6
GSI720/100/4 50 26 55.8 46.1 16.3 25.5
GSI780/100/4 56 28 59.8 49.6 16.6 27.4
GSI840/100/4 62 32 67.8 56.7 17.9 31.4
GSI900/100/4 68 36 75.8 63.8 19 33.3
GSI960/100/4 74 38 79.8 67.4 19 37.2
GSI1020/100/4 80 40 83.8 70.9 18.9 39.2
GSI540/120/4 32 16 34 22.7 12.7 15.7
GSI600/120/4 38 20 43.1 30.5 15.2 19.6
GSI660/120/4 44 22 47.9 39 16 21.6
GSI720/120/4 50 26 55.8 46.1 18 25.5
GSI780/120/4 56 28 59.8 49.6 18.5 27.4
GSI840/120/4 62 32 67.8 56.7 20.1 31.4
GSI900/120/4 68 36 75.8 63.8 21.5 33.3
GSI960/120/4 74 38 79.8 67.4 21.6 37.2
GSI1020/120/4 80 40 83.8 70.9 21.6 39.2
GSI500/140/4 22 12 24.1 11.9 10.5 11.8
GSI540/140/4 26 14 29.5 15.9 12 11.8
GSI600/140/4 32 18 38.2 22.7 15 15.7
GSI660/140/4 38 20 43.9 30.5 16.1 19.6
GSI720/140/4 44 24 51.9 39 18.6 23.5
GSI780/140/4 50 26 55.8 46.1 19.3 25.5
GSI840/140/4 56 30 63.8 53.2 21.4 29.4
GSI900/140/4 62 32 67.8 56.7 21.8 31.4
GSI960/140/4 68 34 71.8 60.3 22.2 33.3
GSI1020/140/4 74 38 79.8 67.4 23.8 37.2
GSI500/160/4 22 12 22.3 11.9 10.7 11.8
GSI540/160/4 26 14 27.6 15.9 12.3 11.8
GSI600/160/4 32 18 36.1 22.7 15.5 15.7
GSI660/160/4 44 24 51.9 39 20.1 19.6
GSI720/160/4 44 24 51.9 39 19.5 23.5
GSI780/160/4 50 26 55.8 46.1 20.4 25.5
GSI840/160/4 56 30 63.8 53.2 22.7 29.4
GSI900/160/4 62 32 67.8 56.7 23.3 31.4
GSI960/160/4 68 34 71.8 60.3 23.8 33.3
GSI1020/160/4 74 38 79.8 67.4 25.6 37.2
GSI500/180/4 22 12 20.3 11.9 10.9 11.8
GSI540/180/4 26 14 25.4 15.9 12.6 11.8
GSI600/180/4 32 18 33.8 22.7 15.9 15.7
GSI660/180/4 44 24 51.9 39 20.7 19.6
GSI720/180/4 44 24 51.9 39 20.1 23.5
GSI780/180/4 50 26 55.8 46.1 21.2 25.5
GSI840/180/4 56 30 63.8 53.2 23.7 29.4
GSI900/180/4 62 32 67.8 56.7 24.5 31.4
GSI960/180/4 68 34 71.8 60.3 25.1 33.3
GSI1020/180/4 74 38 79.8 67.4 27.2 37.2
GSI500/200/4 22 12 18.3 11.9 11.1 11.8
GSI540/200/4 26 14 23.2 15.9 12.8 11.8
GSI600/200/4 32 18 31.3 22.7 16.2 15.7
GSI660/200/4 44 24 50.3 39 21.1 19.6
GSI720/200/4 44 24 50.3 39 20.7 23.5
GSI780/200/4 50 26 55.8 46.1 21.8 25.5
GSI840/200/4 56 30 63.8 53.2 24.5 29.4
GSI900/200/4 62 32 67.8 56.7 25.4 31.4
GSI960/200/4 68 34 71.8 60.3 26.2 33.3
GSI1020/200/4 74 38 79.8 67.4 28.5 37.2

Valores Caraterísticos - Madeira/madeira - Pregagem parcial

Referência Characteristic capacities - Timber to timber - Partial nailing
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Qdad CNA4,0x50 CNA4,0x50 CNA4,0x50 CNA4,0x50
GSI380/90/4 8 4 9.6 3.3 3.2 3.9
GSI440/90/4 12 6 13.8 6.7 4.6 5.9
GSI500/90/4 14 8 17.3 8.8 5.8 6.9
GSI540/90/4 16 8 19.9 11.1 5.6 7.8
GSI600/90/4 20 10 23.9 16.3 6.6 9.8
GSI660/90/4 22 12 27.9 19.2 7.5 10.8
GSI720/90/4 26 14 31.9 24.8 8.2 12.7
GSI780/90/4 28 14 31.9 24.8 7.7 13.7
GSI840/90/4 32 16 35.9 28.4 8.3 15.7
GSI900/90/4 34 18 39.9 31.9 8.8 16.7
GSI960/90/4 38 20 43.9 35.5 9.2 18.6
GSI1020/90/4 40 20 43.9 35.5 8.7 19.6
GSI380/100/4 8 4 9.2 3.3 3.3 3.9
GSI440/100/4 12 6 13.3 6.7 4.8 5.9
GSI500/100/4 14 8 16.8 8.8 6.1 6.9
GSI540/100/4 16 8 19.9 11.1 5.9 7.8
GSI600/100/4 20 10 23.9 16.3 7 9.8
GSI660/100/4 22 12 27.9 19.2 8 10.8
GSI720/100/4 26 14 31.9 24.8 8.8 12.7
GSI780/100/4 28 14 31.9 24.8 8.3 13.7
GSI840/100/4 32 16 35.9 28.4 8.9 15.7
GSI900/100/4 34 18 39.9 31.9 9.5 16.7
GSI960/100/4 38 20 43.9 35.5 10 18.6
GSI1020/100/4 40 20 43.9 35.5 9.5 19.6
GSI540/120/4 16 8 19 11.1 6.3 7.8
GSI600/120/4 20 10 23.9 16.3 7.6 9.8
GSI660/120/4 22 12 27.9 19.2 8.7 10.8
GSI720/120/4 26 14 31.9 24.8 9.7 12.7
GSI780/120/4 28 14 31.9 24.8 9.2 13.7
GSI840/120/4 32 16 35.9 28.4 10 15.7
GSI900/120/4 34 18 39.9 31.9 10.7 16.7
GSI960/120/4 38 20 43.9 35.5 11.4 18.6
GSI1020/120/4 40 20 43.9 35.5 10.8 19.6
GSI500/140/4 12 6 14.3 6.7 5.2 5.9
GSI540/140/4 14 8 16.8 8.8 6.9 6.9
GSI600/140/4 18 10 21.8 13.6 8.3 8.8
GSI660/140/4 20 10 23.9 16.3 8 9.8
GSI720/140/4 24 12 27.9 21.3 9.3 11.8
GSI780/140/4 26 14 31.9 24.8 10.4 12.7
GSI840/140/4 30 16 35.9 28.4 11.4 14.7
GSI900/140/4 32 16 35.9 28.4 10.9 15.7
GSI960/140/4 34 18 39.9 31.9 11.8 16.7
GSI1020/140/4 38 20 43.9 35.5 12.5 18.6
GSI500/160/4 12 6 13.3 6.7 5.4 5.9
GSI540/160/4 14 8 15.8 8.8 7.1 6.9
GSI600/160/4 20 10 23.9 16.3 8.6 8.8
GSI660/160/4 20 10 23.9 16.3 8.4 9.8
GSI720/160/4 24 12 27.9 21.3 9.7 11.8
GSI780/160/4 26 14 31.9 24.8 11 12.7
GSI840/160/4 30 16 35.9 28.4 12.1 14.7
GSI900/160/4 32 16 35.9 28.4 11.7 15.7
GSI960/160/4 34 18 39.9 31.9 12.6 16.7
GSI1020/160/4 38 20 43.9 35.5 13.5 18.6
GSI500/180/4 12 6 12.2 6.7 5.5 5.9
GSI540/180/4 14 8 14.7 8.8 7.2 6.9
GSI600/180/4 20 10 23.9 16.3 8.8 8.8
GSI660/180/4 20 10 23.9 16.3 8.6 9.8
GSI720/180/4 24 12 27.9 21.3 10.1 11.8
GSI780/180/4 26 14 31.9 24.8 11.4 12.7
GSI840/180/4 30 16 35.9 28.4 12.6 14.7
GSI900/180/4 32 16 35.9 28.4 12.2 15.7
GSI960/180/4 34 18 39.9 31.9 13.3 16.7
GSI1020/180/4 38 20 43.9 35.5 14.3 18.6
GSI500/200/4 12 6 11.1 6.7 5.5 5.9
GSI540/200/4 14 8 13.5 8.8 7.3 6.9
GSI600/200/4 20 10 22.7 16.3 9 8.8
GSI660/200/4 20 10 22.7 16.3 8.8 9.8
GSI720/200/4 24 12 27.9 21.3 10.3 11.8
GSI780/200/4 26 14 31.9 24.8 11.8 12.7
GSI840/200/4 30 16 35.9 28.4 13.1 14.7
GSI900/200/4 32 16 35.9 28.4 12.7 15.7
GSI960/200/4 34 18 39.9 31.9 13.9 16.7
GSI1020/200/4 38 20 43.9 35.5 15 18.6

Os valores indicados na tabela acima são válidos para vigota sobre viga e vigota sobre pilar, desde que respeitados os planos de cravação parcial específicos para cada configuração dada em nossa ETE-06/0270 página 17.

Product characteristic capacities under fire conditions - Timber to timber

Referência Product capacities - Timber to timber - Fire conditions
Fasteners Characteristic capacities - Timber C24 [kN]
Header Joist R1,k,fi R4,k,fi
Qty Qty Width 100 to 139 mm Width 140 to 200 mm Width 100 to 139 mm Width 140 to 200 mm
CNA4.0x75 CNA4.0x75 CNA4.0x75 CNA4.0x75
GSI380/4X 16 8 1 - 3.5 -
GSI440/4X 22 12 2.5 - 4.4 -
GSI500/4X 28 14 3.6 2.5 5.3 4.4
GSI540/4X 32 16 4.7 3.6 5.9 5
GSI600/4X 38 20 7.3 6 6.7 5.9
GSI660/4X 44 22 8.7 7.3 7.6 6.7
GSI720/4X 50 26 11.4 10 8.5 7.6
GSI780/4X 56 28 12.8 11.4 9.4 8.5
GSI840/4X 62 32 15.4 14.1 10.3 9.4
GSI900/4X 68 36 18 15.4 11.1 10.3
GSI960/4X 74 38 19.3 16.8 12 11.1
GSI1020/4X 80 40 20.6 19.3 12.9 12

Instalação

Instalação

Fixações

Para garantir as cargas, os pregos e os parafusos utilizados devem estar em conformidade com a ETA-04/0013. A fixação em elemento rígido requer a utilização de fixações com a marcação CE; devem respeitar-se as recomendações do fabricante.

Em elemento suportado :

  • Pregos canelados CNA Ø4,0 x 50 mm,
  • Pregos canelados CNA Ø4,0 x 35 mm para espessuras inferiores a 64 mm,
  • Parafuso CSA Ø5,0 x 40 mm,
  • Parafuso CSA Ø5,0 x 35 mm para espessuras inferiores a 60 mm.

Em elemento de suporte :
Elemento de madeira :

  • Pregos canelados CNA Ø4,0 x 50 mm,
  • Pregos canelados CNA Ø4,0 x 35 mm para espessuras inferiores a 64 mm,
  • Parafuso CSA Ø5,0 x 40 mm,
  • Parafuso CSA Ø5,0 x 35 mm para espessuras inferiores a 60 mm.

Elemento de aço :

  • Parafusos Ø12 ou Ø10 mm (o diâmetro do parafuso não pode ser inferior ao do furo em mais de 2 mm).

ATENÇÃO: Os suportes de abas interiores não são recomendados para elementos de betão e de alvenaria.

Instalação

Em madeira :

  1. Traçar a localização da viga suportada sobre a viga.
  2.  Posicionar o suporte e pré-fixar as abas de cada lado.
  3. Ajustar o suporte relativamente aos traçados. O suporte deve estar ligeiramente mais aberto em cima do que em baixo para facilitar a instalação da viga suportada.
  4. Finalizar a fixação de cada aba.
  5. Posicionar a viga no suporte.
  6.  Posicionar a viga suportada no suporte.
  7. Em madeira, há dois tipos de pregagem total ou parcial.

Em betão :

  1. Método 1 : Traçar a localização dos furos com a ajuda do quadro de posições dos furos, disponível na ficha técnica.
  2.  Método 2 : Traçar a localização da viga sobre o elemento, posicionar o suporte e identificar o centro dos furos.
  3. Perfurar o elemento com uma broca adaptada.
  4. Posicionar o suporte e fixar o elemento com pernos de ancoragem.
  5. Posicionar a viga suportada no suporte.
  6. Fixar a viga sobre o suporte.

Certification

Homologações técnicas europeia (ETA)
