US40
Anilha para ancoragem AH
Produto complementar à ancoragens para esquadria AH. Pode utilizar-se para diversas montagens de madeira.
Classe de serviço 3
Exterior
Aço galvanizado
EPD
Detalhes do produto
Imagens
Config. 1: 1 travessa baixa 45 mm
HTT5 + US50-50-8G-B profile.jpg
Características
Aplicação
Dados técnicos
Dimensions
Dimensões
| Referência | Other dimensions data | ||||||
|---|---|---|---|---|---|---|---|
| DB nr. | NOBB nr. | Dimensões e valores caraterísticos[mm] | Peso[kg] | ||||
| A | B | t[mm] | Furos | ||||
| US40/50/10G-B | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 | 0.16 |
| US50/50/8G-B | 5104727 | 43815236 | 50 | 50 | 8 | 17.5 | 0.16 |
Instalação
Instalação

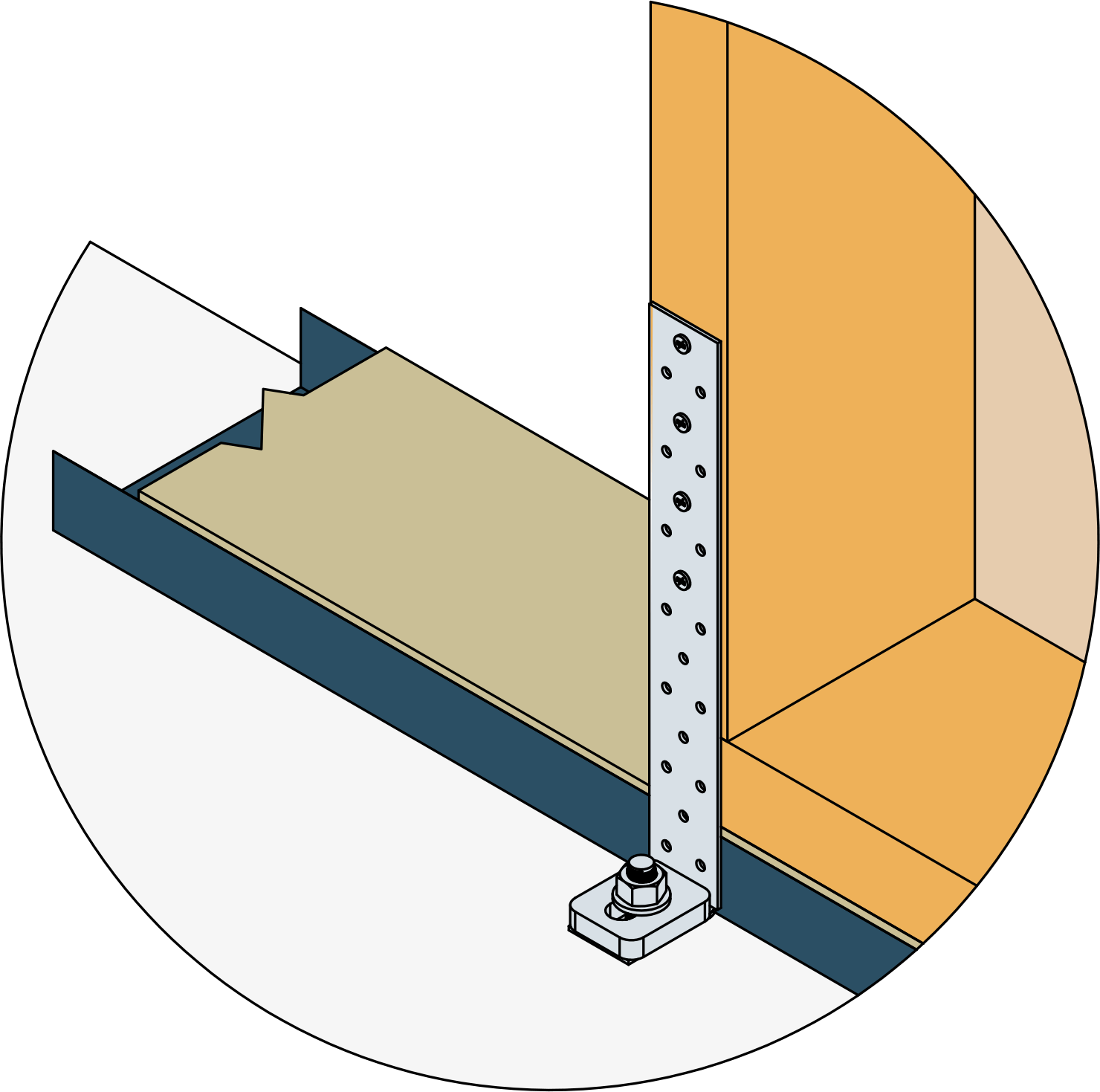

Config. 1: 1 travessa baixa 45 mm
Config. 2: 2 travessas baixas 45 mm
Config. 3: colocação no interior da parede
HTT5 + US50-50-8G-B profile.jpg
