Ancoragem para pilar de esquadria

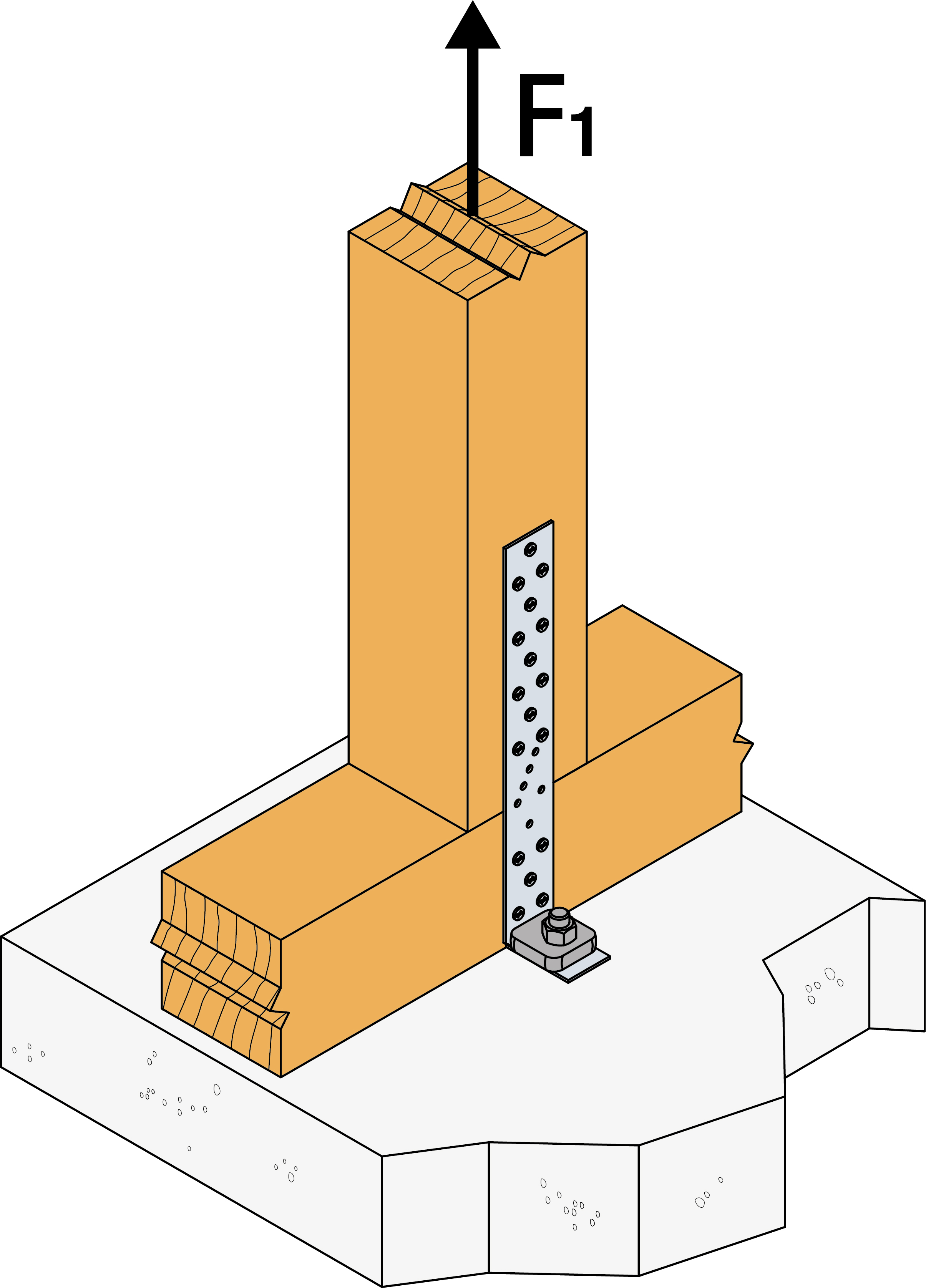

A ancoragem AH e a respetiva anilha US40/50/10G (vendidas em separado) são recomendadas para o reforço de ângulos de paredes com esquadria em madeira, sujeitos a esforços de elevação. De facto, esta conexão oferece uma importante capacidade de carga em tração. Além disso, a sua largura reduzida permite que seja fixada num suporte com uma largura de 45 mm.

Ficha de Dados Técnicos

Marcação CE

ATE

Aço eletrogalvanizado 20µm

EPD

Interior

Classe de serviço 2

Detalhes do produto

Imagens

Config. 1: 1 travessa baixa 45 mm

Config. 2: 2 travessas baixas 45 mm

Config. 3: colocação no interior da parede

Características

Matéria

AH29050/2 : aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
Espessura : 2 mm,
Anilha US40/50/10G : aço S235JR + acabamento galvanizado a quente.

Vantagens

Ancoragem de largura reduzida para utilizar em pilares de esquadrias com uma largura de 45 mm,
Permite uma sólida ancoragem da parede de esquadria de madeira ao solo (recomendado em zonas sísmicas),
Reforça a conexão pilar – travessa baixa, impedindo a elevação do pilar.

Aplicação

Suporte

Elemento de suporte : betão, madeira,
Elemento suportado : madeira.

Áreas de utilização

Pilares de esquadrias de madeira.

Dados técnicos

Dimensões

Referência	Dimensões do conector
	Outro		Dimensões e valores caraterísticos[mm]				Perfurações	Ala B
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Redondo	Redondo
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Ø5	Ø13
AH29050/2-FR	40.0	0.34	292	52	40	2	23	1
AH39050/2-FR	40.0	0.4	390	52	40	2	27	1
AH49050/2-FR	40.0	0.44	492	52	40	2	36	1
AH29050/4-FR	20.0	0.52	294	54	40	4	23	1
AH39050/4-FR	20.0	0.65	394	54	40	4	27	1
AH49050/4-FR	20.0	0.68	494	54	40	4	36	1

Valores caraterísticos - Configuração 1

Dimensões

Referência	Holdowns capacity
	Product capacities - Nail pattern 1
	Fixacões				Valores característicos - Madeira C24[kN]		Characteristic capacities - WA anchor capacity included - Timber C24[kN]
	Aba A		Aba B		R1,k (1)		R1,k (3)
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4,0x50	CNA4.0x35
AH29050/2-FR	5.0	CNA	1.0	Ø 12	8.3	11.1	8.3
AH39050/2-FR	7.0	CNA	1.0	Ø 12	11.6	13.8	8.3
AH49050/2-FR	9.0	CNA	1.0	Ø 12	13.8	13.8	8.3
AH29050/4-FR	5.0	CNA	1.0	Ø 12	8.3	11.1	8.3
AH39050/4-FR	7.0	CNA	1.0	Ø 12	11.6	15.5	8.3
AH49050/4-FR	9.0	CNA	1.0	Ø 12	14.9	18	8.3

For configuration 1, 1 WA M12-119/20 or AT-HP + LMAS12/150 are suggested.

⁽¹⁾The published characteristic capacity is based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – k_mod = 1.1. The bolt capacity shall fullfil (2.33 x F_d / N_r.d)^1.5 + (0.79 x F_d / V_r.d)^1.5 < 1

⁽³⁾The published characteristic capacityis based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – kmod = 1.1. The capacity of WA anchor is included with the following hypothesis of an isolated single anchor in non-cracked concrete C20/25 with normal reinforcement: edge distances are over c_cr.N=110 mm, c_cr.sp = 215 mm and spacing is over s_cr.N=220 mm, s_cr.sp = 430 mm

For other load duration and service class, please refer to the ETA to get more accurate capacities

Valores caraterísticos - Configuração 2

Dimensões

Referência	Holdowns capacity
	Product capacities - Nail pattern 2
	Fixacões				Characteristic capacities - WA anchor capacity included - Timber C24[kN]	Valores característicos - Madeira C24[kN]
	Aba A		Aba B		R1,k (3)	R1,k (1)
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x35	CNA4,0x50
AH29050/2-FR	4.0	CNA	1.0	Ø 12	6.6	6.6	8.9
AH39050/2-FR	6.0	CNA	1.0	Ø 12	8.3	10	13.3
AH49050/2-FR	8.0	CNA	1.0	Ø 12	8.3	13.3	13.8
AH29050/4-FR	4.0	CNA	1.0	Ø 12	6.6	6.6	8.9
AH39050/4-FR	6.0	CNA	1.0	Ø 12	8.3	10	13.3
AH49050/4-FR	8.0	CNA	1.0	Ø 12	8.3	13.3	17.8

For configuration 2, 1 WA M12-119/20 or AT-HP + LMAS12/150 are suggested.

⁽¹⁾The published characteristic capacity is based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – k_mod = 1,1. The bolt capacity shall fullfil (2.33 x F_d / N_r.d)^1.5 + (0.79 x F_d / V_r.d)^1.5 < 1

⁽³⁾The published characteristic capacityis based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – kmod = 1,1. The capacity of WA anchor is included with the following hypothesis of an isolated single anchor in non-cracked concrete C20/25 with normal reinforcement: edge distances are over c_cr.N=110 mm, c_cr.sp = 215 mm and spacing is over s_cr.N= 220 mm, s_cr.sp = 430 mm.

For other load duration and service class, please refer to the ETA to get more accurate capacities

Valores caraterísticos - Configuração 3

Dimensões

Referência	Holdowns capacity
	Product capacities - Nail pattern 3
	Fixacões				Characteristic capacities - WA anchor capacity included - Timber C24[kN]	Valores característicos - Madeira C24[kN]
	Aba A		Aba B		R1,k (3)	R1,k (1)
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x35	CNA4,0x50
AH29050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH39050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH49050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH29050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3
AH39050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3
AH49050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3

* A utilização de pregos CNA4,0X50 na configuração 3 só é possível se a espessura do pilar for superior a 50 mm.

Instalação

Fixações

Em betão :
Configuração 1 ou 2 :

Cavilha mecânica : FM 753 EVO M12X119/20,
Ancoragem química : resina AT-HP + haste LMAS M12-150/35.

Configuração 3 :

Cavilha mecânica : FM 753 EVO M12X219/120,
Ancoragem química : resina AT-HP + haste roscada LMAS M12-150/35 ao metro e tfix mínima de 110 mm.

Em madeira :

Pregos canelados CNA Ø4,0x35 ou Ø4,0x50 (o número de pregos a usar depende da configuração da utilização).

Instalação

Utilizar exclusivamente as fixações especificadas para cada uma das configurações, respeitando de forma precisa as distâncias aos bordos,
A utilização da anilha US40/50/10G é obrigatória para garantir os esforços indicados na tabela.

RECOMENDAÇÃO DE UTILIZAÇÃO :
Recomenda-se a utilização da ancoragem AH + anilha US 40/50/100 na extremidade de cada esquadria de madeira, na dobra dos pilares e à direita de cada abertura. Esta recomendação não se substitui a uma verificação efectuada por um gabinete de estudos competente.
