AE

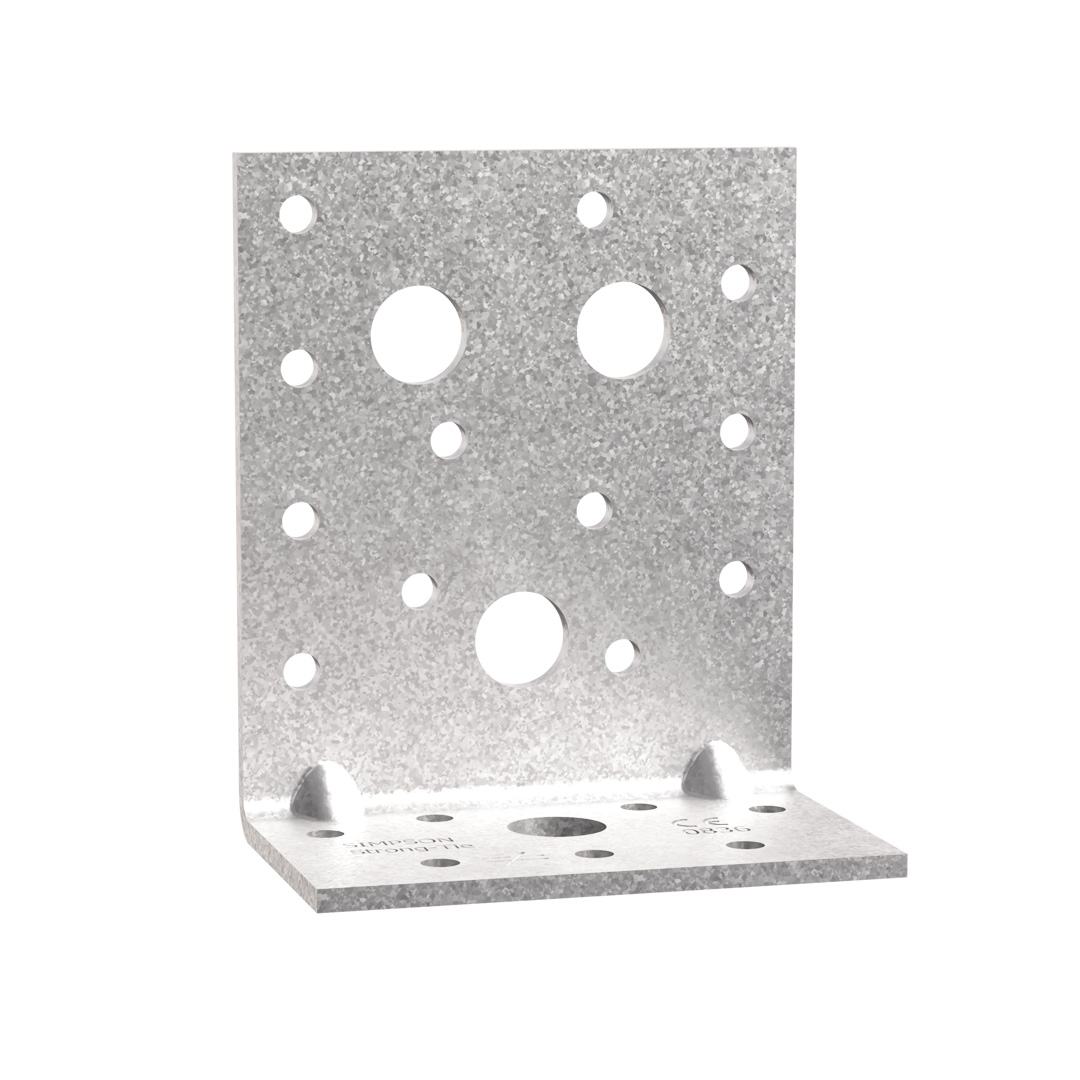

Esquadro reforçado grande
Devido à sua significativa largura, o esquadro AE adapta-se especialmente às cargas admissíveis laterais. Pode ser utilizado em elemento de madeira ou em elemento rígido.
Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275
EPD
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões
Dimensões e valores caraterísticos
Table "Dimensões e valores caraterísticos" cannot be displayed : no references available.

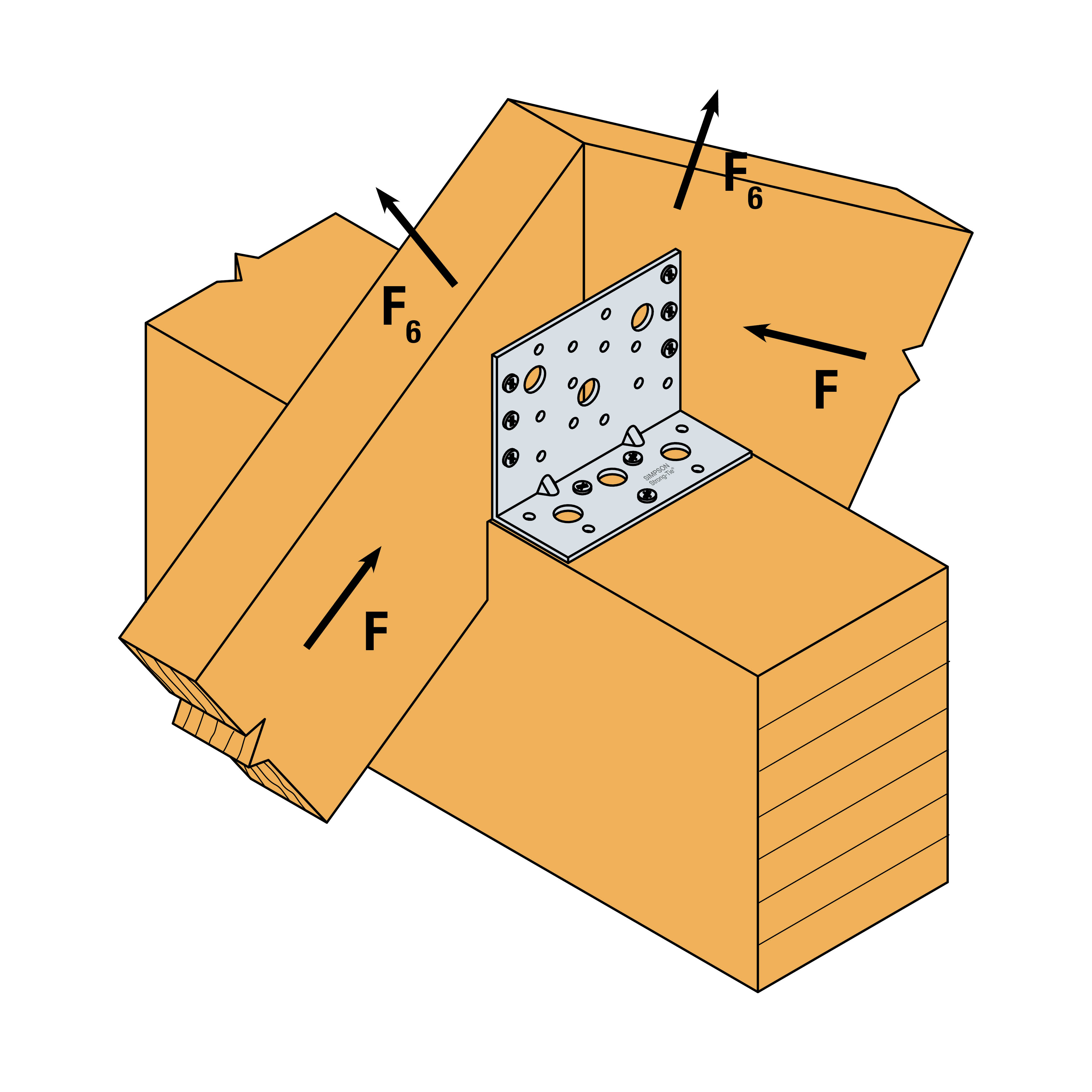

Valores caraterísticos - Madeira sobre madeira - Pregagem total
Table "Valores caraterísticos - Madeira sobre madeira - Pregagem total" cannot be displayed : no references available.
- R4,k/5,k são determinados para uma madeira com largura b = 75 mm e excentricidade e = 130 mm.
- Se a conceção da estrutura impedir a rotação dos elementos de madeira, então, os valores R1,k e R2,k numa montagem com um único esquadro, poderão ser equivalentes à metade dos valores indicados nas tabelas.
* Para outras configurações de montagem (plano de pregagem, direção de esforço, etc.), consulte a ETA 06/0106.
Valores caraterísticos - Madeira/Madeira - Pregagem parcial
Table "Valores caraterísticos - Madeira/Madeira - Pregagem parcial" cannot be displayed : no references available.
- R4,k/5,k são determinados para uma madeira com largura b = 75 mm e excentricidade e = 130 mm
- Se a conceção da estrutura impedir a rotação dos elementos de madeira, então, os valores R1,k e R2,k numa montagem com um único esquadro, poderão ser equivalentes à metade dos valores indicados nas tabelas.
* Para outras configurações de montagem (plano de pregagem, direção de esforço, etc.), consulte a ETA 06/0106.

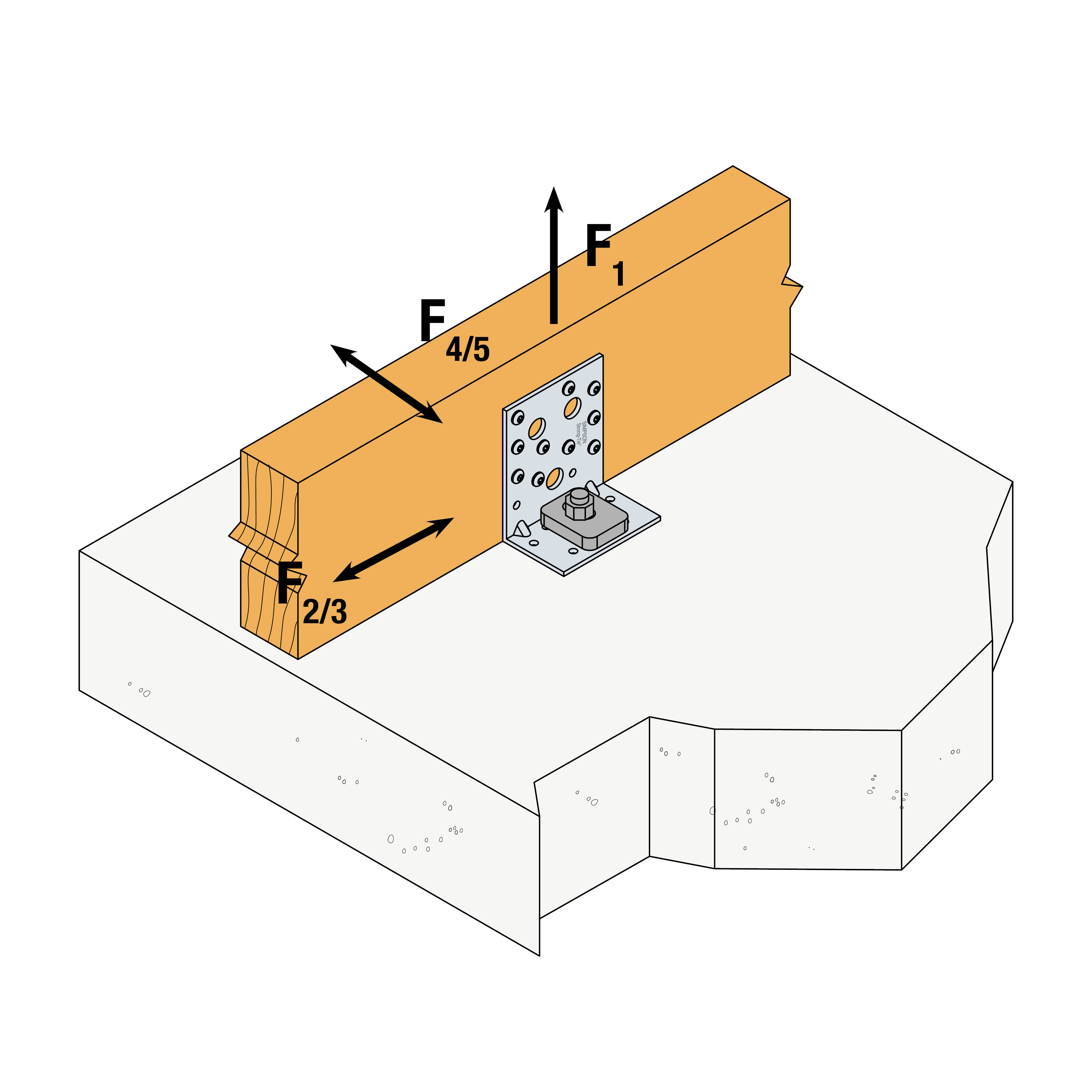

Valores caraterísticos - Madeira sobre betão
Table "Valores caraterísticos - Madeira sobre betão" cannot be displayed : no references available.
- A capacidade de resistência da ancoragem deve ser, no mínimo, de 15,3 kN, tanto para o arrancamento como para o cisalhamento. A capacidade de resistência da montagem deve ser reduzida proporcionalmente se a resistência da ancoragem for inferior a 15,3 kN.
- R4,k/5,k são determinados para uma madeira com largura b = 75 mm e excentricidade e = 130 mm
- Se a conceção da estrutura impedir a rotação dos elementos de madeira, então, os valores R1,k e R2,k numa montagem com um único esquadro, poderão ser equivalentes à metade dos valores indicados nas tabelas.
* Para outras configurações de montagem (plano de pregagem, direção de esforço, etc.), consulte a ETA 06/0106.
Valores Caraterísticos simplificados - Madeira/betão - Montagem com 2 esquadros
Table "Valores Caraterísticos simplificados - Madeira/betão - Montagem com 2 esquadros" cannot be displayed : no references available.
* Consulte as colunas da tabela Capacidade caraterística para obter o tipo de elemento de fixação que pode ser utilizado no Aba A. As capacidades variam consoante o tipo de elemento de fixação utilizado.
Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos BOAXII, SET-XP, WA e AT-HP são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.
* A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
Valores caraterísticos - Viga CLT sobre viga CLT - Parafuso para conexões Ø12 - 2 esquadros
Table "Valores caraterísticos - Viga CLT sobre viga CLT - Parafuso para conexões Ø12 - 2 esquadros" cannot be displayed : no references available.
Instalação
Instalação
Fixação em elemento de madeira
Fixação em suporte madeira – Parafusos
de ligação

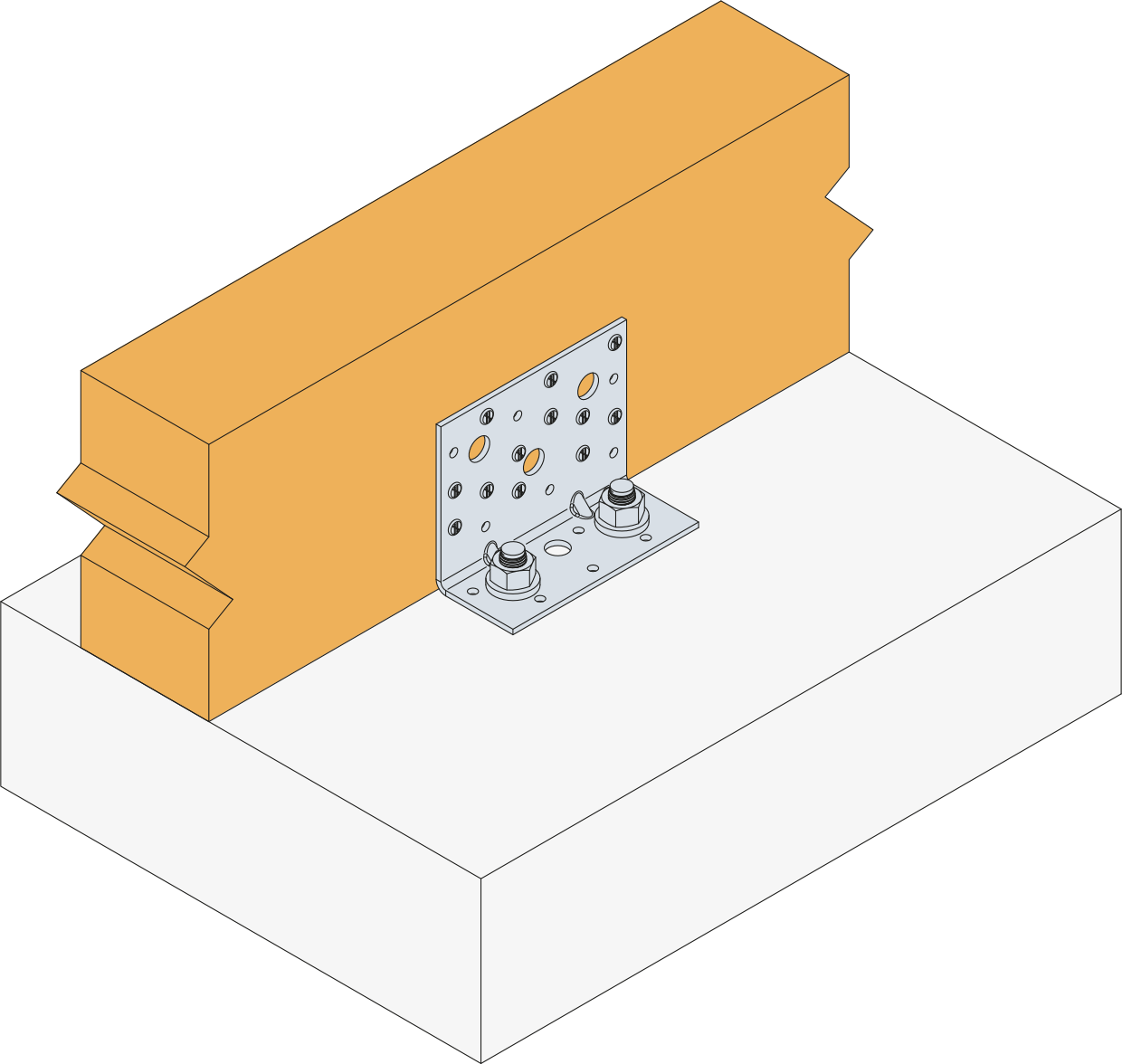

Fixação em elemento rígido
