ACW

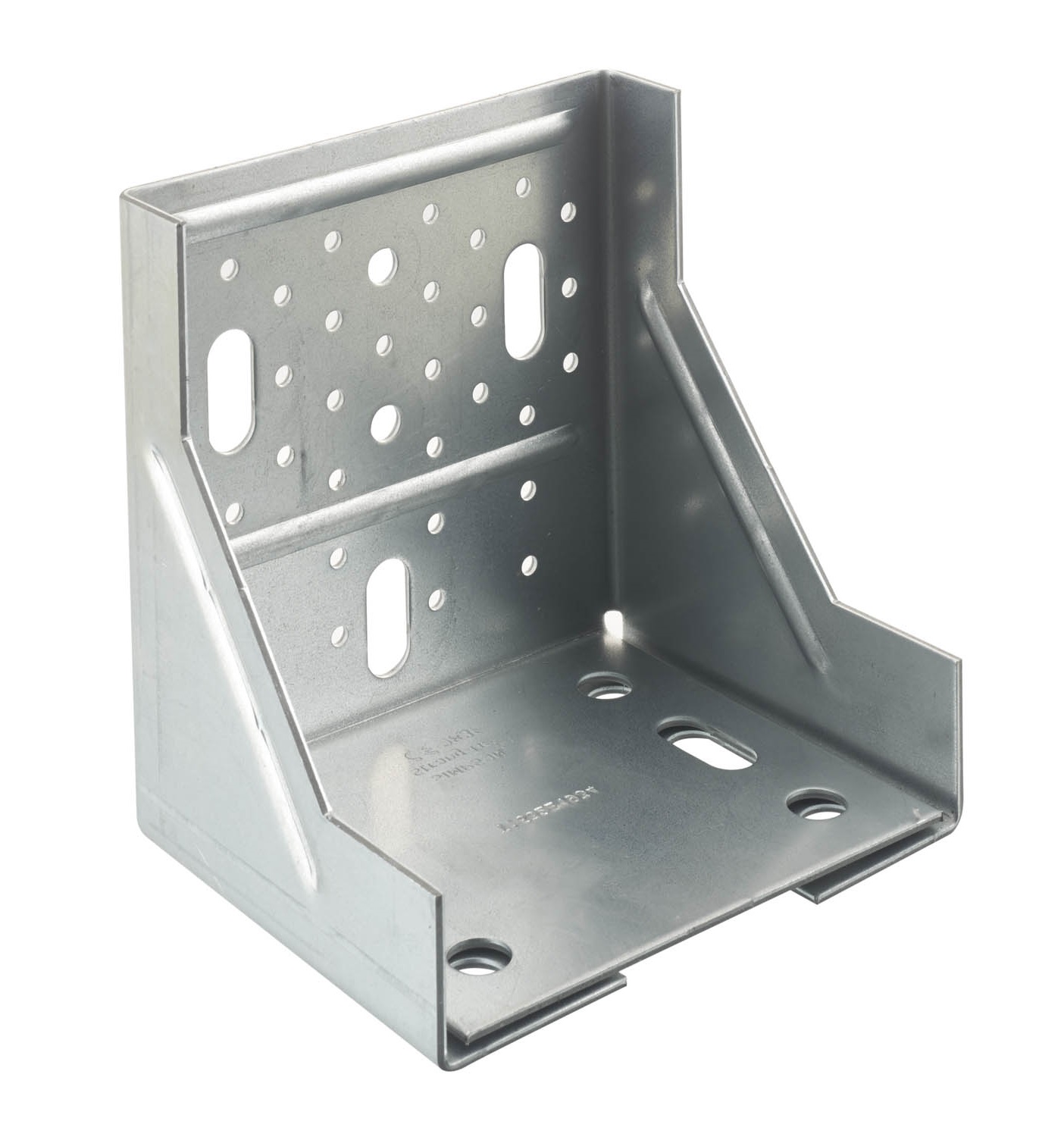

Esquadro para parede de cortina

Esta conexão foi concebida para ser utilizada com paredes de cortina em madeira, fixadas em laje de betão. Pode utilizar-se em diversas configurações, conforme as necessidades. A sua forma especial permite-lhe sustentar cargas importantes sem qualquer deformação.

Ficha de Dados Técnicos

Marcação CE

ATE

EPD

Aço galvanizado Z275

Classe de serviço 2

Interior

Detalhes do produto

Imagens

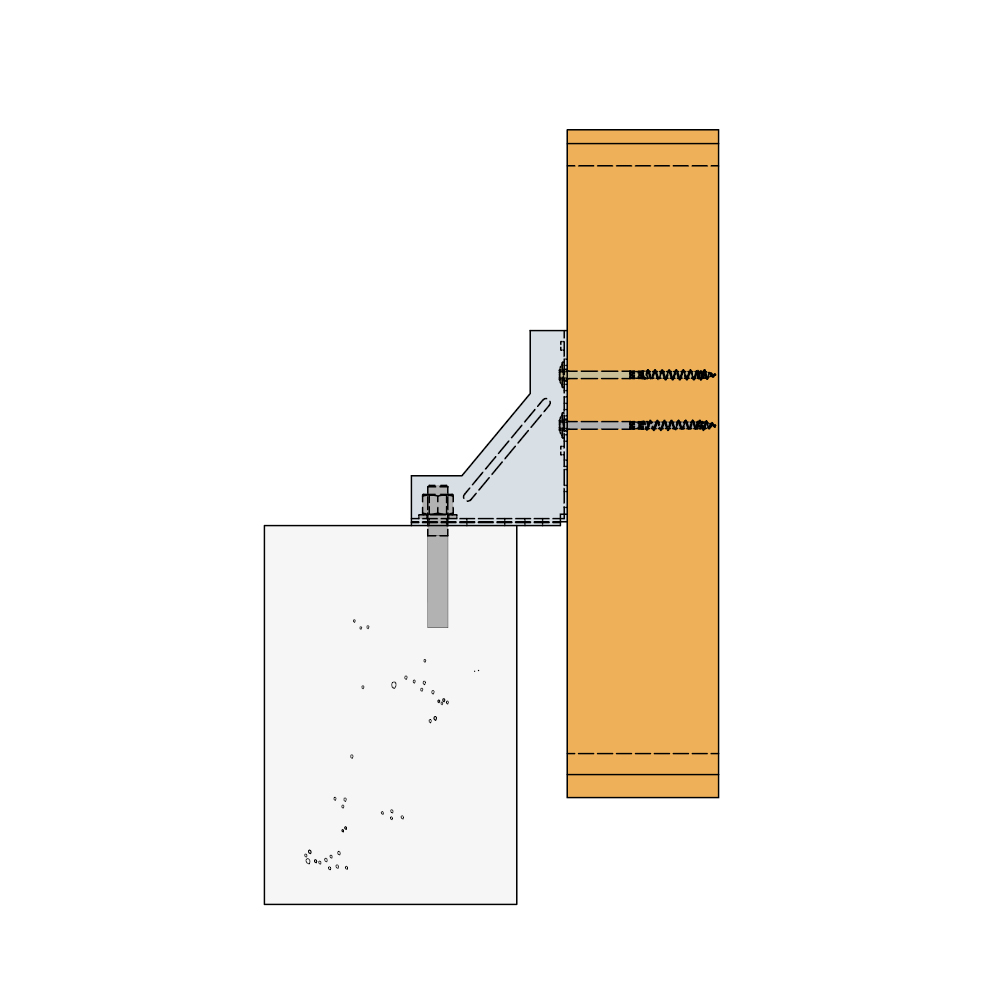

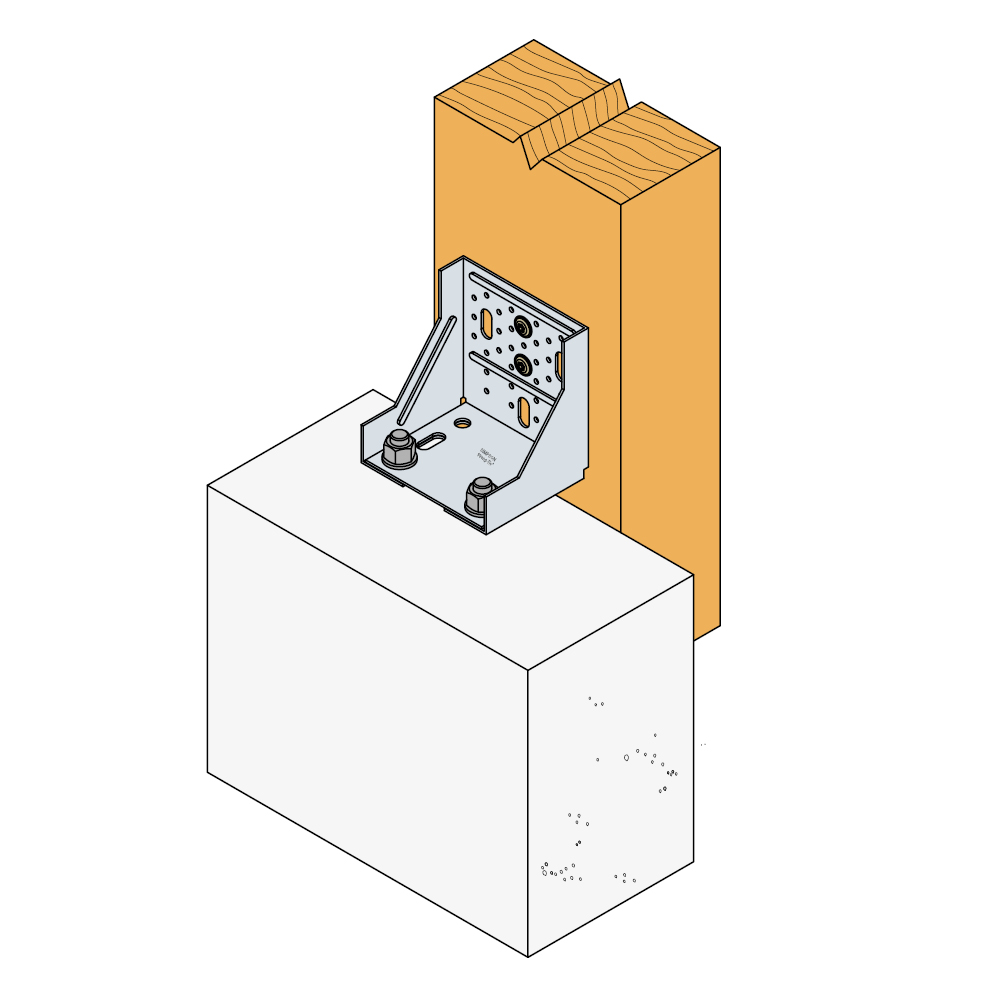

Fixação da parede por parafusos na parte superior, no rebordo da laje. Direção dos esforços: F5 = 5 kN

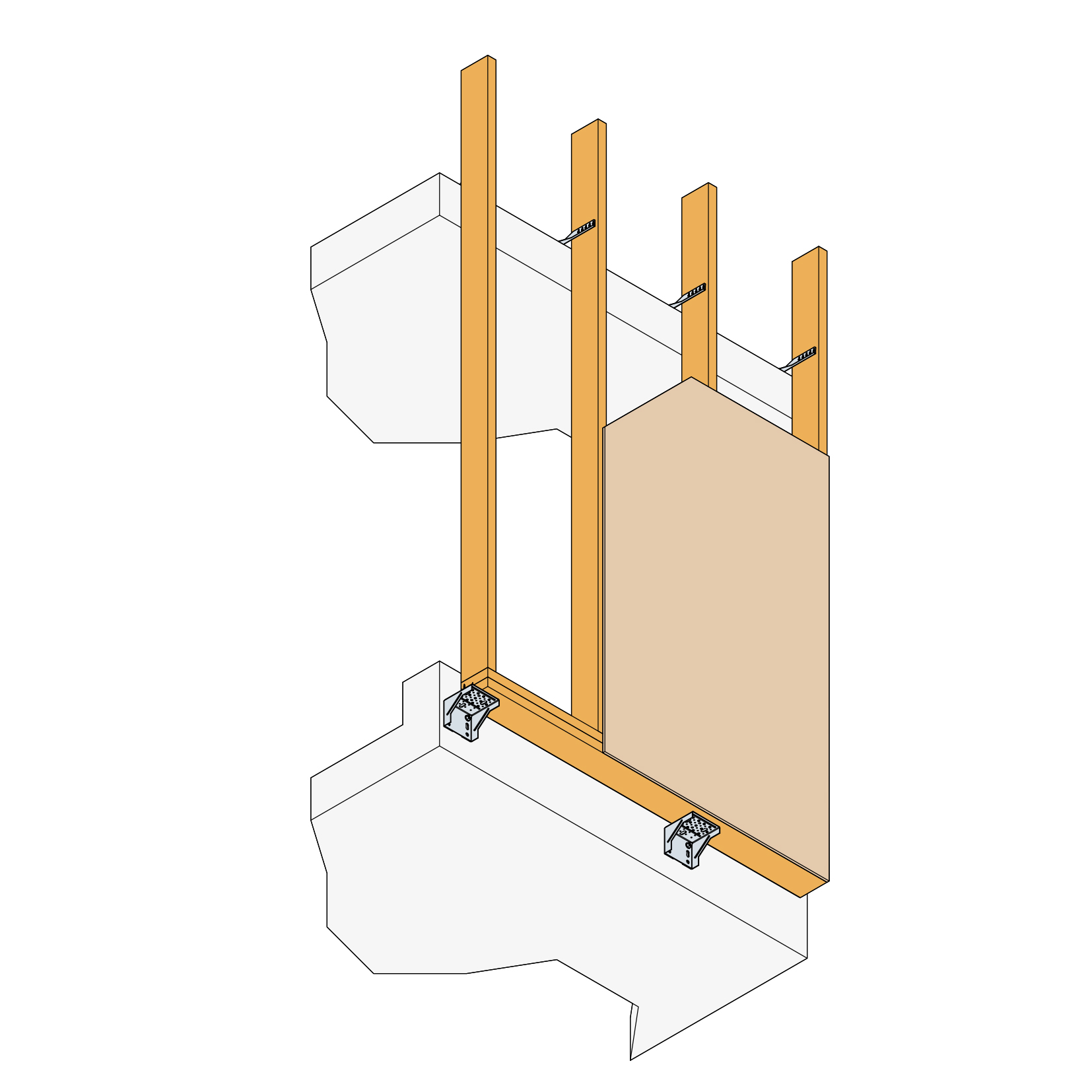

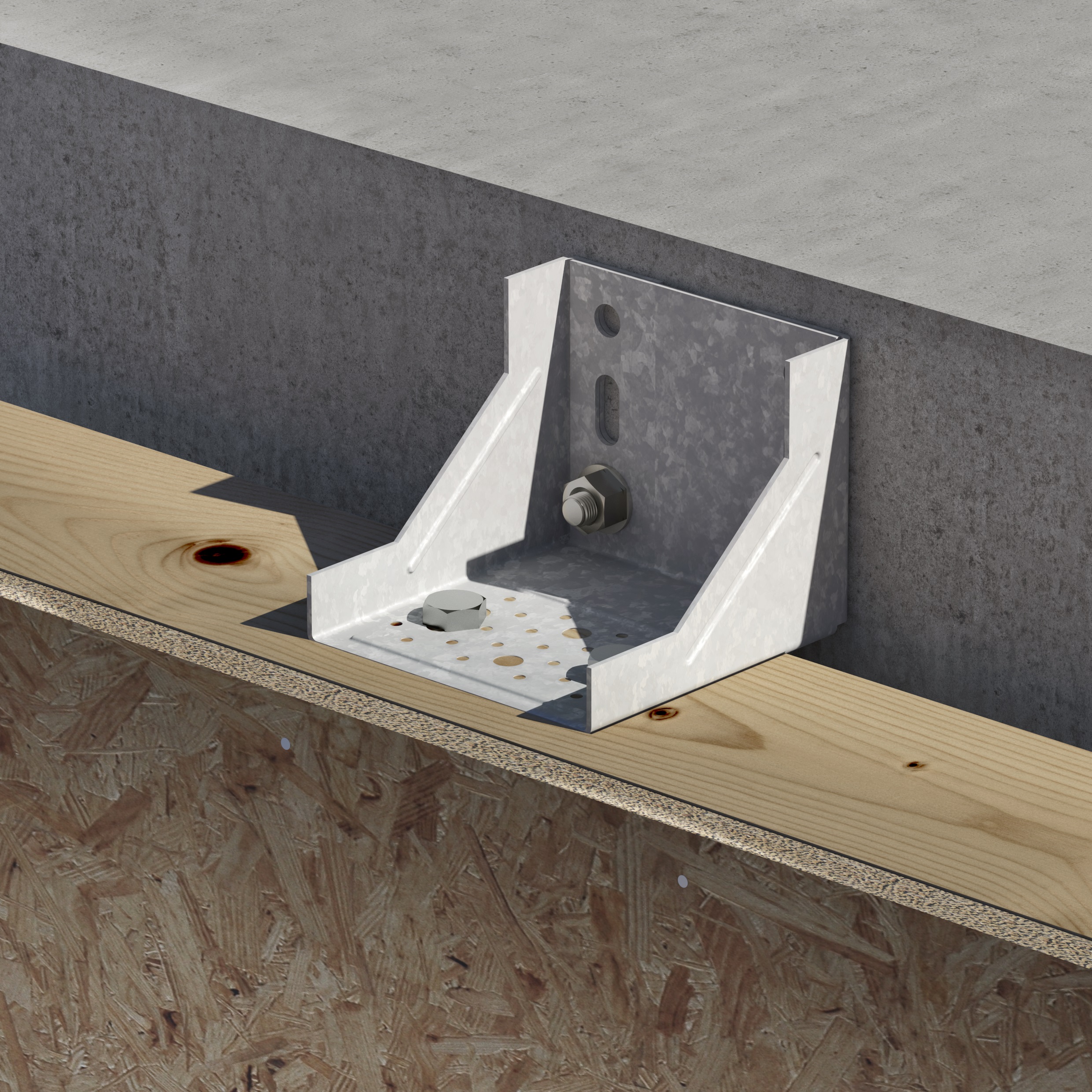

Fixação da parede na parte inferior, no rebordo da laje

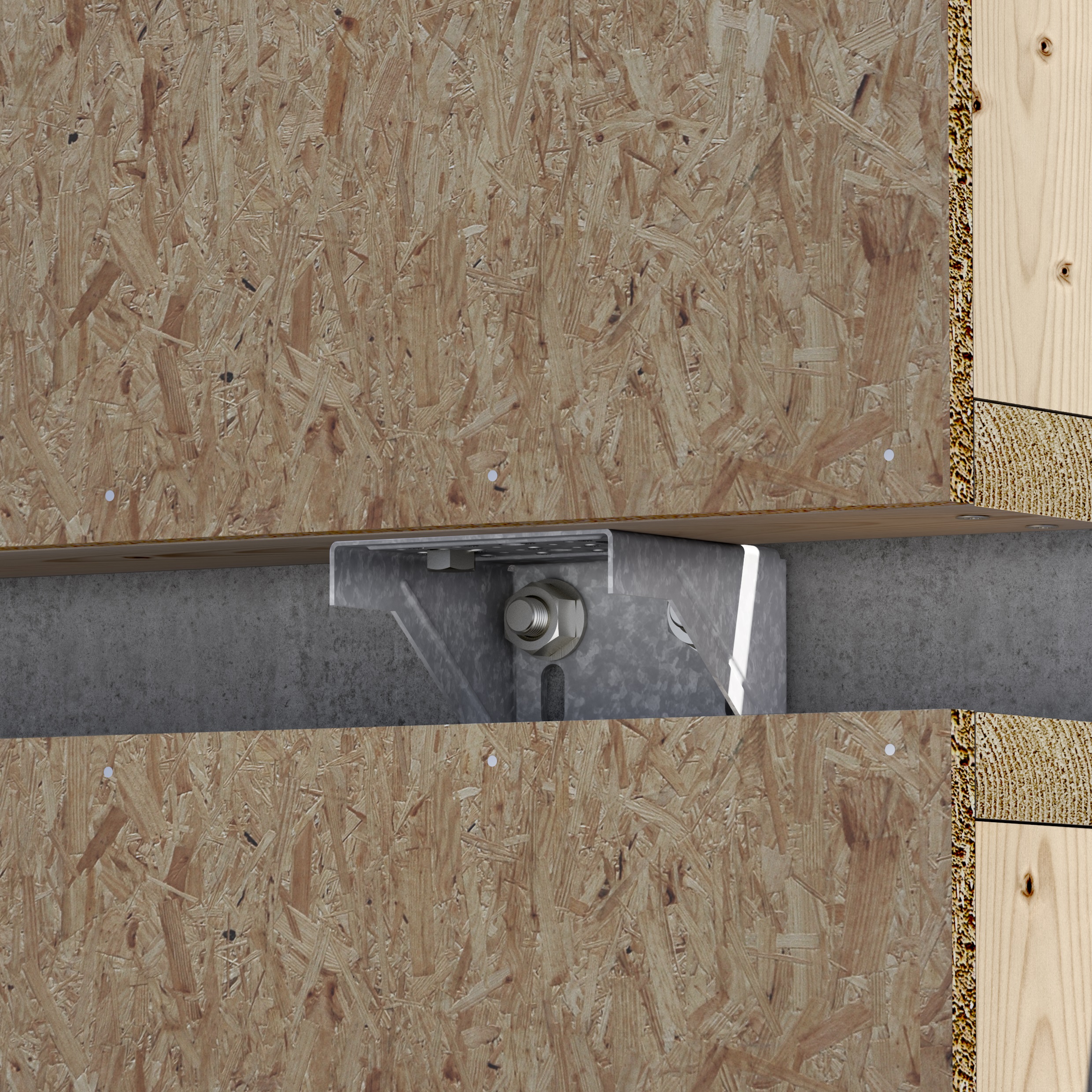

Fixação da parede na parte inferior, no rebordo da laje


Características

Matéria

Aço galvanizado S250GD + Z275,
Espessura : 2,5 mm.

Vantagens

Capacidade de carga muito elevada,
Pode utilizar-se em diversas configurações.

Aplicação

Suporte

Elemento de suporte : laje de betão,
Elemento suportado : parede de cortina.

Áreas de utilização

Fixação em laje de betão de elementos de fachada com esquadria de madeira que não seja o elemento de suporte.

Dados técnicos

Dimensões e valores caraterísticos

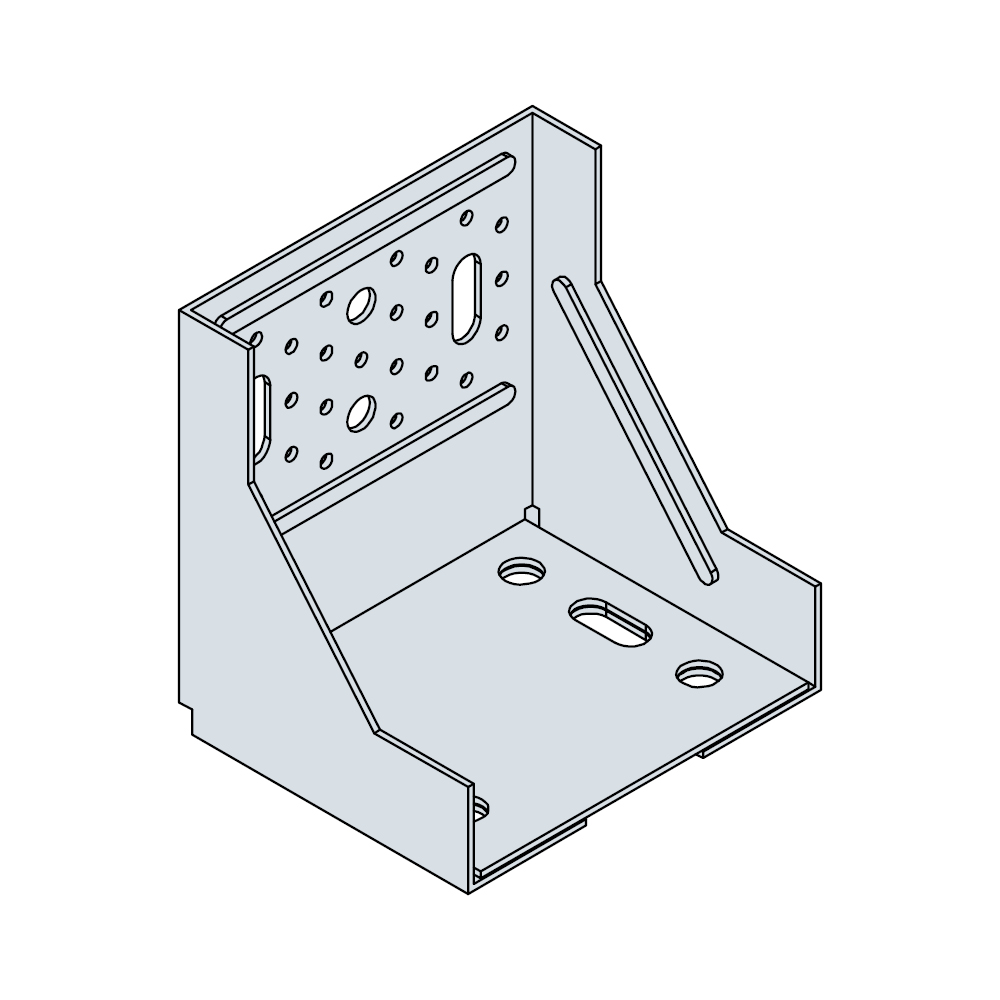

Dimensões

Referência	Dimensões do conector
	Outro		Dimensões e valores caraterísticos[mm]				Perfurações			Ala B
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	Esp.[mm]	Redondo		Oblongo	Redondo	Oblongo
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	Esp.[mm]	Ø5[mm]	Ø9	Ø13x30	Ø14[mm]	Ø13x30
ACW155	6.0	1.3	154	123	150	2.5	33	2	3	4	2

Valores característicos - Madeira/suporte rígido - No meio do betão

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/betão
	Fixacões				Capacidades caraterísticas – Madeira C24 – No meio do betão[kN]
	Aba A		Aba B		R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k	R5,k
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
ACW155	13.0	CNA4.0x35	2.0	Ø12	16.3	15.3	21.1	5

As resistências indicadas nesta tabela são as resistências máximas. É conveniente verificar a capacidade de carga das ancoragens. Se as ancoragens não tiverem uma capacidade suficiente, as cargas do ACW155 devem ser reduzidas. Da mesma forma, se a fixação ao elemento de madeira for realizada com parafusos ou com tira-fundos, será necessário verificar se estas fixações podem retomar a carga. Por fim, as capacidades de carga indicadas para a configuração "em laje" só são verdadeiras se o elemento de madeira não puder rodar.

Valores característicos - Madeira/suporte rígido – Próximo da extremidade do betão

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/betão
	Fixacões				Capacidades caraterísticas – Madeira C24 – Próximo da extremidade do betão[kN]
	Aba A		Aba B		R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k	R6,k	R5,k
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
ACW155	13.0	CNA4.0x35	2.0	Ø12	8.8	8.9	6	21.2	11.4

Tenha em atenção que as cargas apresentadas nesta tabela são cargas máximas. Se as âncoras não resistirem a estas cargas, ficarão reduzidas.

Estas capacidades são válidas com âncoras em orifícios afastados da dobra

Instalação

Fixações

Em betão :

É indispensável verificar a resistência das ancoragens e do betão tendo em consideração as cargas a sustentar. De facto, em determinados casos, a resistência do ACW155 pode ficar limitada pela capacidade de carga do betão e das ancoragens.

Cavilha mecânica : 2 pernos FM 753 evo M12x109
Ancoragem química : resina com 2 hastes roscadas Ø 12 mm (ver disposição das ancoragens).

Em madeira :

15 pregos CNA Ø 4,0 x 35 mm (ver o plano de pregagem),
Parafusos Ø 10 mm,
Tira-fundos.

Elementos de madeira

Todos os elementos de madeira fixados com o esquadro ACW devem ser inspecionados por pessoa competente. Estes devem ser concebidos para resistir à fissuração, deformação e a outros modos de rutura.

Instalação

Aproximar o item a fixar ao elemento.
Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.
