Esquadro reforçado

Os esquadros reforçados respondem a aplicações estruturais de carpintaria e de habitações com esquadria de madeira.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

Aço galvanizado Z275

EPD

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346.

Vantagens

Grande rigidez
Polivalência de aplicação

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, betão, aço
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis

Áreas de utilização

Fixação de asnas pequenas
Travessa de paramento, pilar de revestimento de proteção
Ancoragens de traves, consolas, peças de contorno

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Dados técnicos

Dimensões

Dimensões e valores característicos

Referência	Dimensões e valores caraterísticos [mm]				Perfurações			Ala B			Box Quantity	Peso [kg]
Referência	A	B	C	t	Ø5	Ø8,5	Ø11	Ø5	Ø8,5	Ø11	Box Quantity	Peso [kg]
AG40312	119	91	40	3	10	1	2	6	1	1	100	0.18

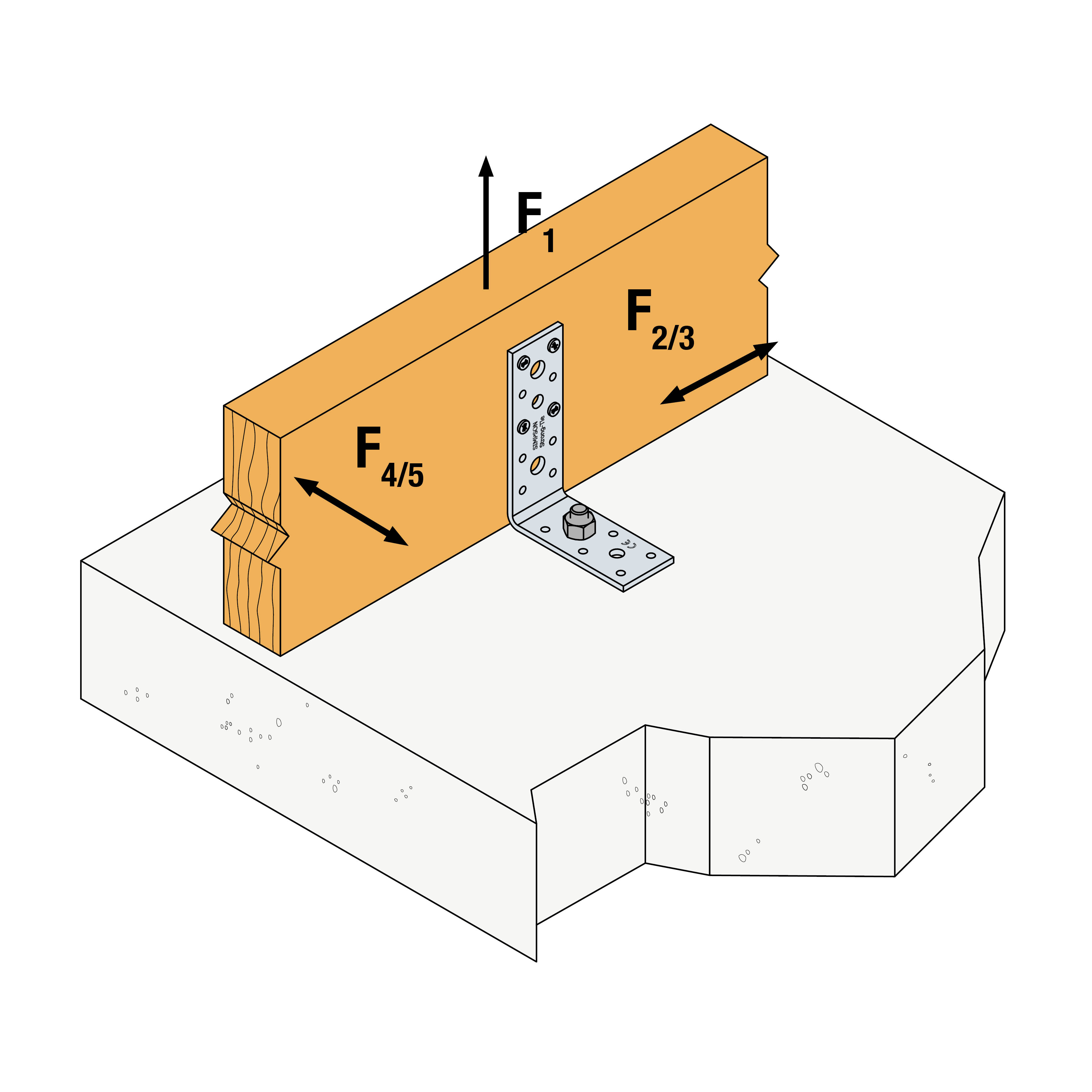

Product Capacities - Beam to Beam and Beam to Column

Referência	Fixacões		Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
	Aba A	Aba B	R_1.k		R_2.k = R_3.k		R_4.k= R_5,k
	Qdad	Qdad	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AG40312	4	4	2.5	4.3	3	4.3	1.1	1.6

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Instalação

Fixações

Perfurações :

Número e diâmetros : consultar a tabela de dimensões

Em madeira :

Pregos canelados CNA Ø4,0x35 ou Ø4,0x50 mm
Parafuso CSA Ø5,0x35 ou CSA Ø5,0x40
Parafusos
Tira-fundos

Em betão :
Elemento de betão :

Cavilha mecânica : perno FM 753 evo M10x78
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25

Elemento de alvenaria de blocos ocos :

Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M10-120/25 + peneira SH M16-130

Em aço :

Parafusos Ø10 mm

Instalação

Aproximar o item a fixar ao elemento,
Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados,
Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este,

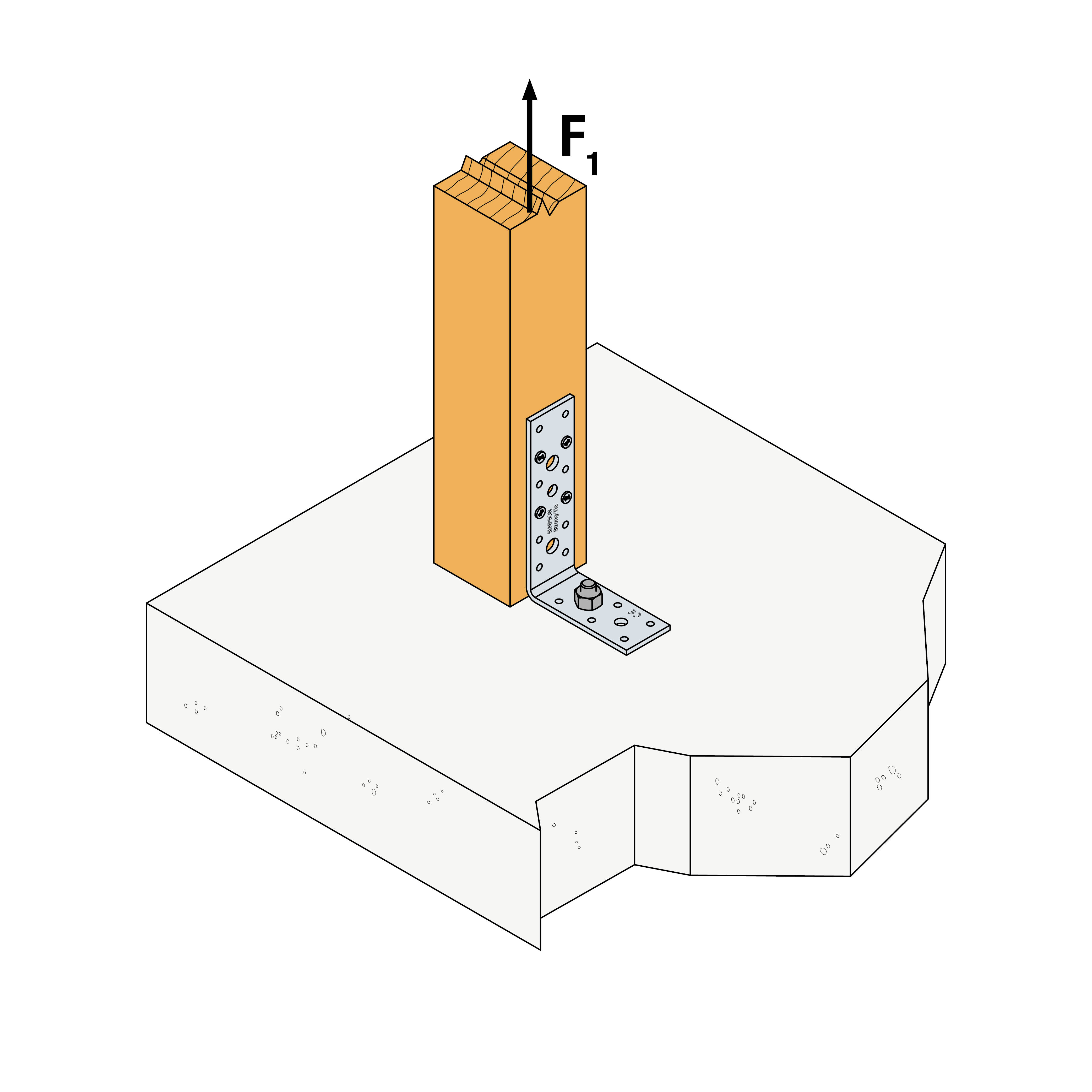

Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.
