Esquadro reforçado

Os esquadros reforçados respondem a aplicações estruturais de carpintaria e de habitações com esquadria de madeira.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

EPD

Aço galvanizado Z275

Detalhes do produto

Imagens


Características

Materia

Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
Espessura : 1,5 a 3 mm consoante os modelos.

Vantagens

Elevada rigidez,
Polivalência de utilização.

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, betão, aço,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Áreas de utilização

Fixação de asnas pequenas,
Travessa de paramento, pilar de revestimento de proteção,
Ancoragens de traves, consolas, peças de contorno.

Dados técnicos

Dimensões e valores característicos

Dimensões

Referência	Dimensões do conector
	Dimensões e valores caraterísticos[mm]				Perfurações[mm]			Ala B[mm]					Outro
	A[mm]	B[mm]	C[mm]	Esp.[mm]	Redondo		Oblongo	Redondo			Oblongo		Peso[kg]
	A[mm]	B[mm]	C[mm]	Esp.[mm]	Ø5[mm]	Ø13	Ø11x22	Ø5[mm]	Ø11[mm]	Ø13[mm]	Ø11x22	Ø12x20	Peso[kg]
E5/1.5	76.5	49.5	65	1.5	7	-	1	6	-	-	1	-	0.084
E5/1.5/11.22/11	76.5	49.5	65	1.5	7	-	1	6	1	-	-	-	0.084
E5/2	77	50	65	2	7	-	1	6	-	-	1	-	0.11
E4/2.5	102.5	62.5	75	2.5	8	1	-	6	-	-	-	1	0.22
E6/2.5	122.5	62.5	75	2.5	11	1	-	6	-	-	-	1	0.24
E8/2.5	162.5	62.5	75	2.5	12	2	-	6	-	-	-	1	0.3
E14/2	82	52	75	2	8	1	-	4	-	1	-	-	0.14
E17/2	152	52	75	2	15	2	-	4	-	1	-	-	0.23
E19/3	153	53	75	3	15	2	-	4	-	1	-	-	0.33

* ângulo dobrado a 135 °

Valores caraterísticos - Conexões madeira/madeira tipo viga/viga – Montagem com 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem total
	Fixacões		Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A	Aba B	R₁,ₖ				R₂,ₖ=R₃,ₖ[kN]
	Qdad	Qdad	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60
E5/1.5	7	6	6.1	7.1	8.6	9.3	9.8	10.8	13	14
E5/1.5/11.22/11	7	6	6.1	7.1	8.6	9.3	9.8	10.8	13	14
E5/2	7	6	6.1	7.1	8.6	9.8	9.8	10.8	13	14
E4/2.5	8	6	5.5	6.3	7.2	7.6	7.6	8.3	10.1	10.7
E6/2.5	11	6	5.5	6.3	7.2	7.6	9.4	10.3	12.5	13.3
E8/2.5	13	6	5.5	6.3	7.2	7.6	10	11	13.3	14.2
E14/2	8	4	4.2	5.1	6.7	8.4	5.3	5.8	7.7	9.7
E17/2	15	4	4.9	5.6	6.7	7.4	8.2	9	10.9	11.6
E19/3	15	4	4.9	5.6	6.7	7.4	8.2	9	10.7	11.4

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Conexões madeira/madeira tipo prumo/viga – Montagem com 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Prumo/viga - Pregagem parcial
	Fixacões		Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A	Aba B	R₁,ₖ				R₂,ₖ=R₃,ₖ
	Qdad	Qdad	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60
E6/2.5	8.0	6.0	4.1	5	6.6	8.3	5.3	6.3	9	9.6
E8/2.5	10.0	6.0	4.2	5	6.7	8.3	6.2	7.5	11.5	12.1
E17/2	12.0	4.0	4.2	5.1	6.7	8.3	6.7	7.3	10.7	11.3
E19/3	12.0	4.0	4.2	5.1	6.7	8.3	6.5	7.1	10.7	11.4

Valores caraterísticos - Conexões madeira/suporte rígido tipo viga/suporte rígido – Montagem com 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/betão
	Fixacões				Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A		Aba B		R₁,ₖ				R₂,ₖ=R₃,ₖ
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60
E5/1.5	7	CNA	1	Ø10	6.6	6.6	6.6	6.6	- *	- *	- *	- *
E5/1.5/11.22/11	7	CNA	1	Ø10	6.6	6.6	6.6	6.6	5.8	6.7	8.6	9.9
E5/2	7	CNA	1	Ø10	8.4	8.4	8.4	8.4	- *	- *	- *	- *
E4/2.5	8	CNA	1	Ø10	12.6	12.6	12.6	12.6	- *	- *	- *	- *
E6/2.5	11	CNA	1	Ø10	12.6	12.6	12.6	12.6	- *	- *	- *	- *
E8/2.5	13	CNA	1	Ø10	12.7	12.7	12.7	12.7	- *	- *	- *	- *
E14/2	8	CNA	1	Ø12	3.6	4.4	5	6.3	3.4	4.1	5.5	6.9
E17/2	15	CNA	1	Ø12	15.2	15.2	15.2	15.2	5.8	6.6	8.3	9.4
E19/3	15	CNA	1	Ø12	28.1	28.1	28.1	28.1	8.1	9.2	11.6	13

* Nenhuma capacidade determinada uma vez que é uma conexão de deslizamento devido a orifício oblongo.

Valores caraterísticos - Conexões madeira/suporte rígido tipo prumo/suporte rígido – Montagem com 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Prumo madeira/suporte rigido
	Fixacões				Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A		Aba B		R₁,ₖ				R₂,ₖ=R₃,ₖ
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60
E6/2.5	8.0	CNA	1.0	Ø10	3.3	4	5.3	6.6	- *	- *	- *	- *
E8/2.5	10.0	CNA	1.0	Ø10	3.3	4	5.3	6.6	- *	- *	- *	- *
E17/2	12.0	CNA	1.0	Ø12	10.2	12.4	12.6	15.8	3.4	3.7	5.3	5.6
E19/3	12.0	CNA	1.0	Ø12	10	12.2	15.3	19.2	5.9	6.5	10	10.7

* Nenhuma capacidade determinada uma vez que é uma conexão de deslizamento devido a orifício oblongo.

Valores caraterísticos - Madeira sobre madeira - Parafuso para conexões Ø10 - 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira sobre madeira - Parafuso conexões Ø10 - 2 esquadros
	Fixacões				Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A		Aba B		R₁,ₖ
	Quantidade	Tipo	Quantidade	Tipo	SSH10x40
E5/1.5	1.0	SSH	1.0	SSH	3.1
E5/1.5/11.22/11	1.0	SSH	1.0	SSH	3.1

Valores caraterísticos - Madeira em elemento rígido - Parafuso para conexões Ø10 - 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira sobre betão - Parafuso conexões Ø10 - 2 esquadros
	Fixacões				Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A		Aba B		R₁,ₖ
	Quantidade	Tipo	Quantidade	Tipo	SSH10x40
E5/1.5	1.0	SSH	1.0	Ø10	5
E5/1.5/11.22/11	1.0	SSH	1.0	Ø10	5

Instalação

Fixação

Em madeira :

Pregos canelados CNA Ø4,0x35 ou Ø4,0x50 mm,
Parafuso CSA Ø5,0x35 ou CSA Ø5,0x40,
Parafusos,
Tira-fundos.

Em betão :
Elemento de betão :

Cavilha mecânica : perno FM 753 evo M10x78 ou FM 753 evo M12x104,
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25 ou LMAS M12-150/35.

Elemento de alvenaria de blocos ocos :

Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M12-150/35 + peneira SH M16-130.

Em aço :

Parafusos.

Instalação

Aproximar o item a fixar ao elemento.
Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.

Fixação madeira/madeira Prumo/viga

Fixação madeira/madeira Viga/viga

Fixação madeira/elemento rígido Prumo

Fixação madeira/elemento rígido Viga

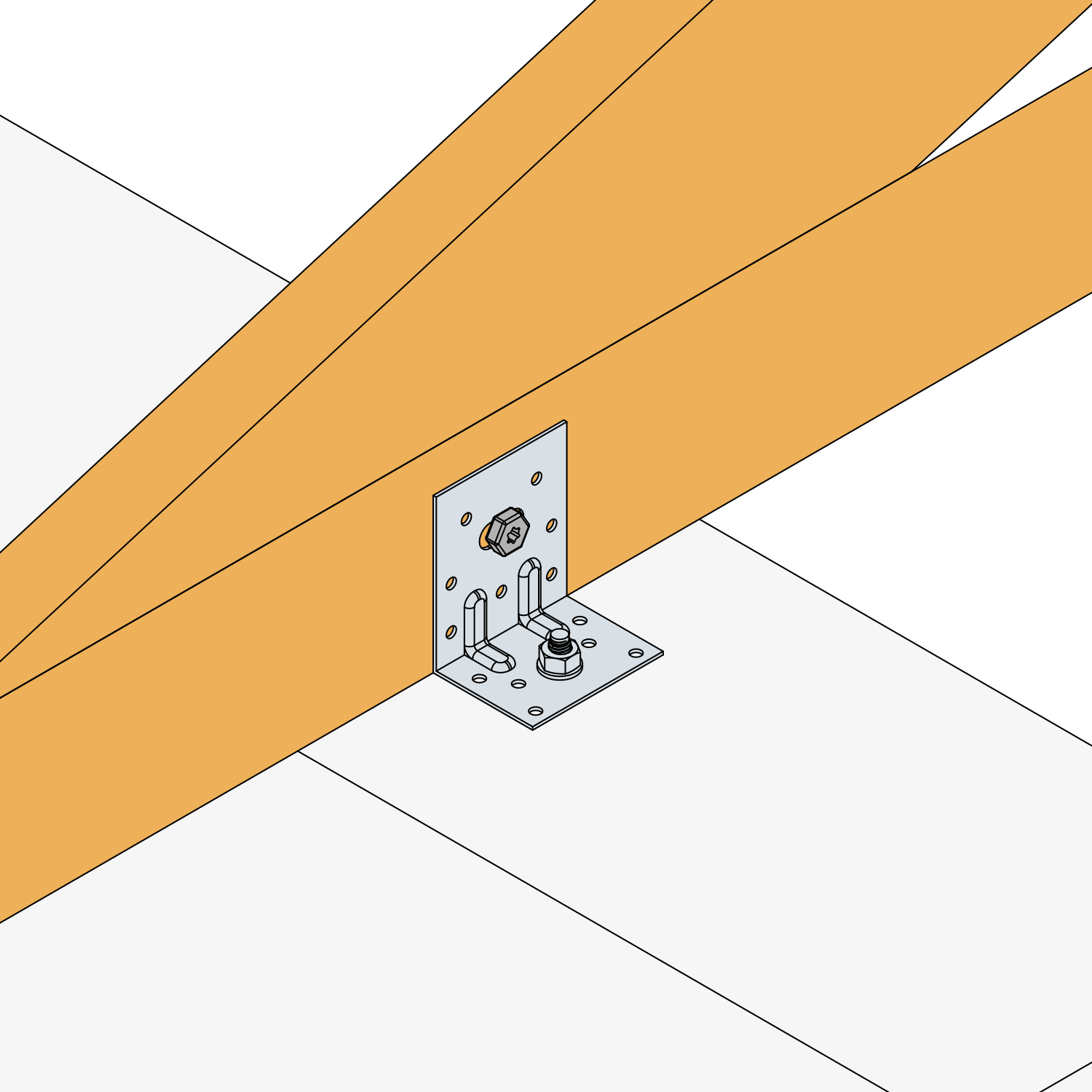

E5 - Fastening Timber on rigid support/ sliding support

Notas técnicas

Informações técnicas

Sabia que…?
No caso de um deslocamento calculado da asna superior a 6 mm, é necessário realizar um apoio deslizante. O deslizamento é permitido através do furo oblongo situado nos esquadros (fonte DTU 31.3, P3/5.3.3).

F1 : esforço de tração no eixo central do esquadro
Caso particular de uma fixação com 1 só esquadro :

Se o conjunto da estrutura impede a rotação da madre ou do prumo a resistência em tração é igual a metade do valor indicado para dois esquadros,
No caso contrário, a resistência da estrutura depende da distância «f» entre a superfície de contacto vertical e o ponto de aplicação da carga. Para consultar as cargas correspondentes visite www.simpson.fr.

F2 e F3 : esforço lateral de cisalhamento
Caso particular de uma fixação com 1 só esquadro :

O valor de resistência a considerar é igual a metade do indicado para dois esquadros.

F4 e F5 : esforço transversal dirigido para ou no sentido oposto do esquadro

A resistência da montagem depende da distância «e» entre a base do esquadro e o ponto de aplicação da carga,
Contacte-nos para consultar as cargas correspondentes.

Este catálogo inclui apenas os esforços F1, F2 e F3 para montagens com 2 esquadros.
Contacte-nos para mais informações.
