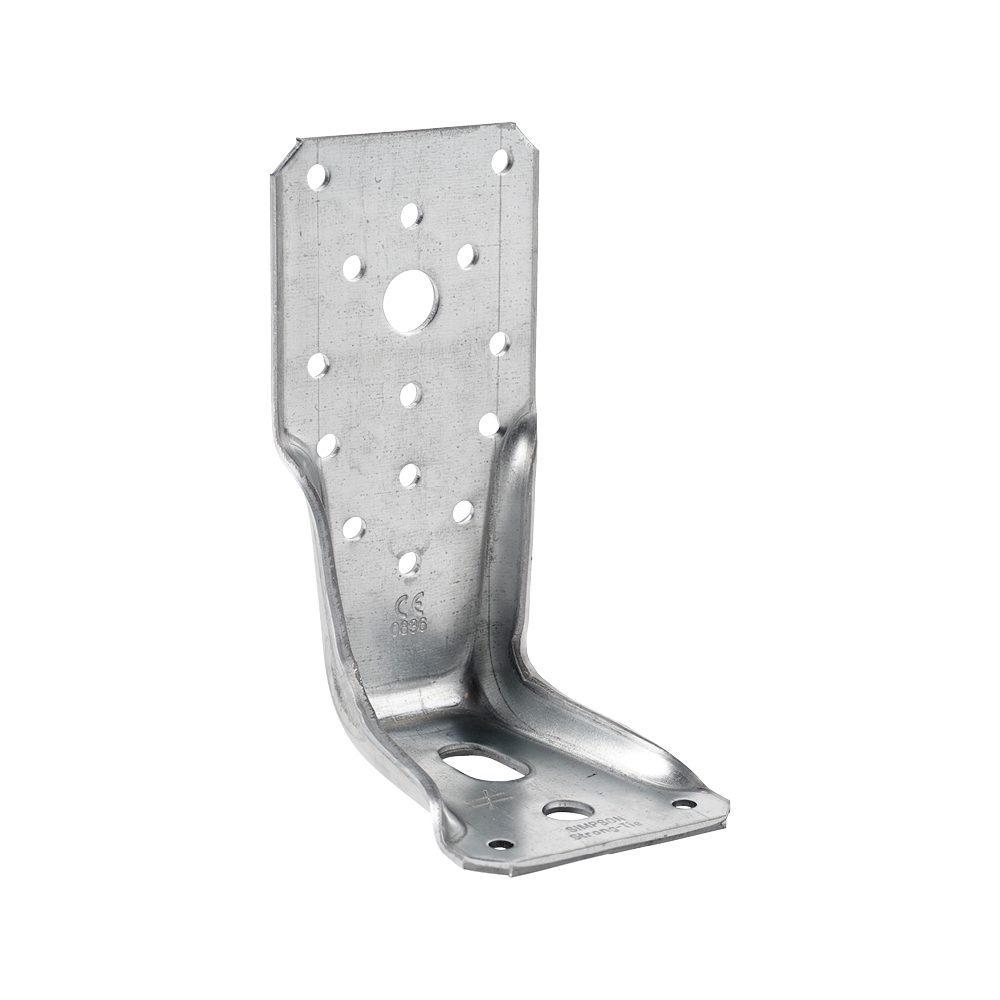

AKRX3

Esquadro reforçado para esquadria de madeira

Os esquadros AKRX3L vêm completar a gama já existente de esquadros reforçados. São recomendados, principalmente, para a recuperação de esforços de elevação na base de paredes com esquadria de madeira. De facto, estas conexões estruturais oferecem uma importante capacidade de carga em tração.

Marcação CE
ATE
Classe de serviço 2
Aço eletrogalvanizado 20µm
Interior

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
  • Espessura : 3 mm.

Vantagens

  • Otimizado para os esforços de tração,
  • Permite uma sólida ancoragem da parede de esquadria de madeira ao solo (recomendado em zonas sísmicas).



Aplicação

Suporte

  • Elemento de suporte : betão,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

  • Fixação de pilares,
  • Colunas de madeira,
  • Paredes de madeira maciça,
  • Vigas de madeira laminada colada periféricas,
  • Aplicação viga sobre viga, ...

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm]
B B C t Perfurações Ala B
Ø5 Qdad Ø5 Ø11 Ø13.5x25
AKR95X3L95856539-211
AKR135X3L13585653141211
AKR285X3L28585653263211

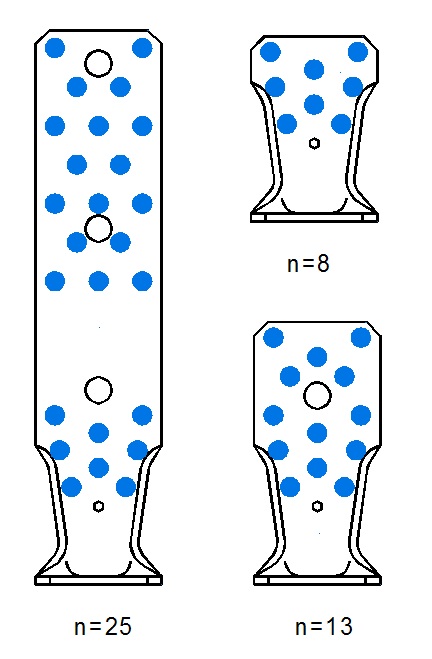

A seguir, poderá obter detalhes da carga em função do padrão dos pregos: aplicação completa, aplicação parcial ou conexão a pilares. Para mais opções de conexão, consulte a ETA relevante.

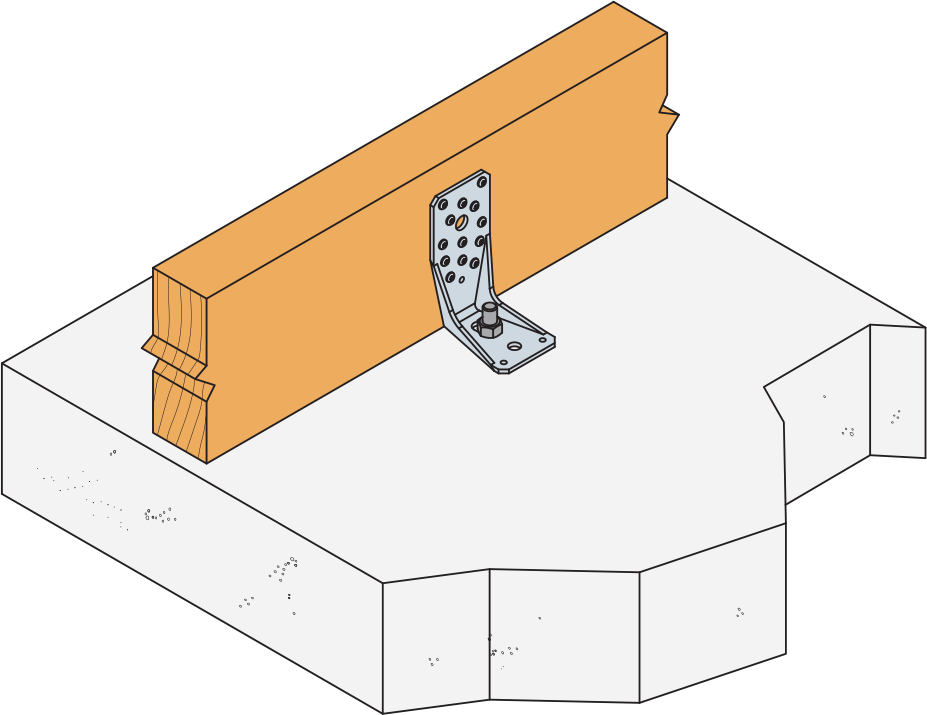

Valores caraterísticos simplificados - Madeira/betão - Pregagem total - Montagem com 1 esquadro

Referência Fixacões Valores caraterísticos simplificados - Montagem com 1 esquadro [kN]
Aba A Aba B R1.k*** R2.k = R3.k
Qdad Tipo Qdad Tipo
AKR95X3L8CNA4.0x501Ø12**8.72.8
AKR135X3L13CNA4.0x501Ø12**15.54.6
AKR285X3L25CNA4.0x501Ø12**15.34.4

**O requisito de resistência do design dos parafusos (R#,d) é determinado segundo a fórmula fator do parafuso x carga do design de conexão (F#,d) para a direção da carga e o elemento de fixação necessários. Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos BOAXII, SET-XP, WA e AT-HP são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

*** A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 1,1. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Valores caraterísticos simplificados - Madeira/betão - Pregagem parcial - Montagem com 1 esquadro

Referência Fixacões Valores caraterísticos simplificados - Montagem com 1 esquadro [kN]
Aba A Aba B R1.k*** R2.k = R3.k
Qdad Tipo Qdad Tipo
AKR95X3L5CNA4.0x501Ø12**5.13.6
AKR135X3L9CNA4.0x501Ø12**10.76.6
AKR285X3L14CNA4.0x501Ø12**13.25.5

**O requisito de resistência do design dos parafusos (R#,d) é determinado segundo a fórmula fator do parafuso x carga do design de conexão (F#,d) para a direção da carga e o elemento de fixação necessários. Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos BOAXII, SET-XP, WA e AT-HP são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

*** A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 1,1. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

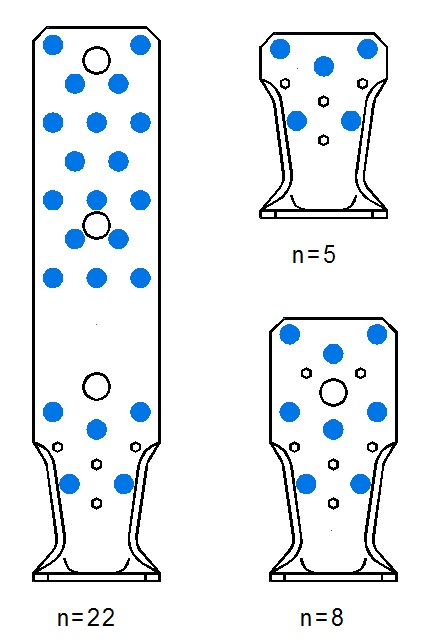

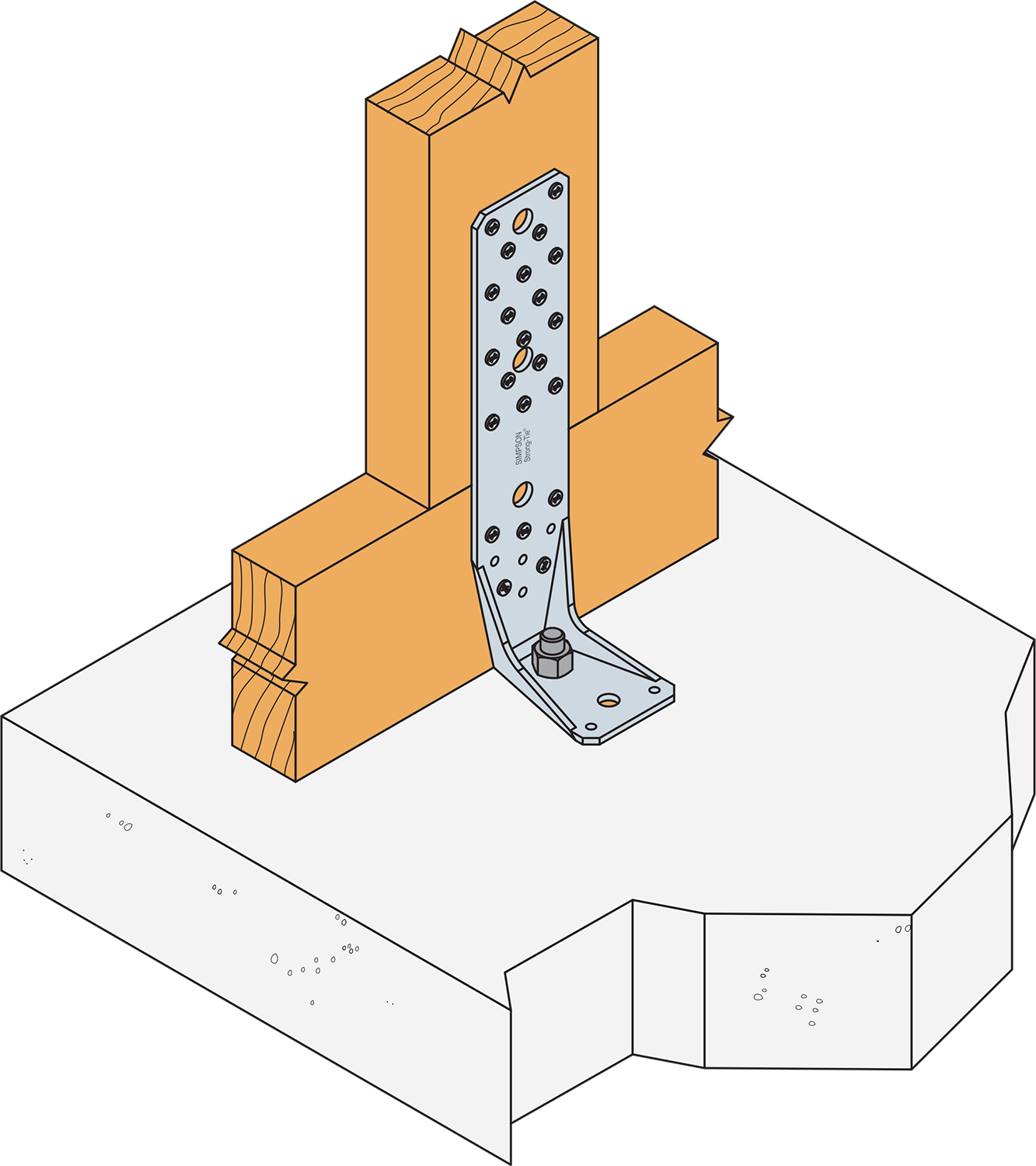

Valores caraterísticos simplificados - Conexões prumo/suporte rígido - Montagem com 1 esquadro

Referência Fixacões Valores caraterísticos simplificados - Montagem com 1 esquadro [kN]
Aba A Aba B R1.k*** R2.k = R3.k
Qdad Tipo Qdad Tipo
AKR95X3L5CNA4.0x501Ø12**5.83.9
AKR135X3L8CNA4.0x501Ø12**10.66.2
AKR285X3L22CNA4.0x501Ø12**13.25.6

**O requisito de resistência do design dos parafusos (R#,d) é determinado segundo a fórmula fator do parafuso x carga do design de conexão (F#,d) para a direção da carga e o elemento de fixação necessários. Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos BOAXII, SET-XP, WA e AT-HP são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

*** A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 1,1. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Characteristic capacities - Timber beam to concrete - Ø12 connector screws - 1 angle bracket

Referência Product capacities - Timber beam to rigid support - Ø12 connector screws - 1 angle bracket
Fasteners Characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
Flange A Flange B R1.k R2.k = R3.k
Qty Type Qty Type SSH12x80 SSH12x80
AKR285X3L3SSH1Ø1213.3-

Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.

Valores caraterísticos - Madeira/laje de betão - 1 esquadro

Referência Valores caraterísticos - Madeira/laje de betão - 1 esquadro
Fixacões Padrão dos pregos Valores caraterísticos
Aba A Aba B R1.k R2.k = R3.k R4.k R5.k R6.k
Qdad Tipo Qdad Tipo
AKR285X3L2Ø121Ø10226,1/kmod0,4/kmod5,4/kmod0,6/kmod1,4/kmod

Vários pressupostos têm de ser considerados para os valores dados na tabela acima (ver ETA-07/0285 p.135 - Anexo D61 - Characteristic Capacities for nailing pattern 22 - tabelas D61-11 a 15 para mais detalhes e outros valores):

Para os valores de R1,k :

  • A fixação Ø10 no poste de madeira (ala B) é colocada no furo superior => a distância e entre a fixação na madeira e a ala horizontal do AKR é de 65mm.
  • A distância X1 entre a madeira e o betão é de 5mm

Para os valores R2,k = R3,k :

  • A fixação Ø10 no poste de madeira (ala B) é colocada no furo superior => a distância e entre a fixação na madeira e a ala horizontal do AKR é de 65mm.

Para os valores R4,k :

  • A distância X1 entre a madeira e o betão é de 5mm

Para os valores R6,k :

  • A largura do poste de madeira em contacto com a AKR é considerada 30mm mais larga do que a AKR.



Instalação

Instalação

Fixações

Em elemento suportado :

  • Pregos canelados CNA Ø4,0x50 mm,
  • Parafusos CSA Ø5,0x40 mm.

Elemento de suporte em betão :

  • Cavilha mecânica : perno WA M12-104/5,
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M12-150/35.

Instalação

  1. Aproximar o item a fixar ao elemento.
  2. Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
  3. Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
  4. Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.
