ABF230
Esquadro regulável para pavimento em madeira

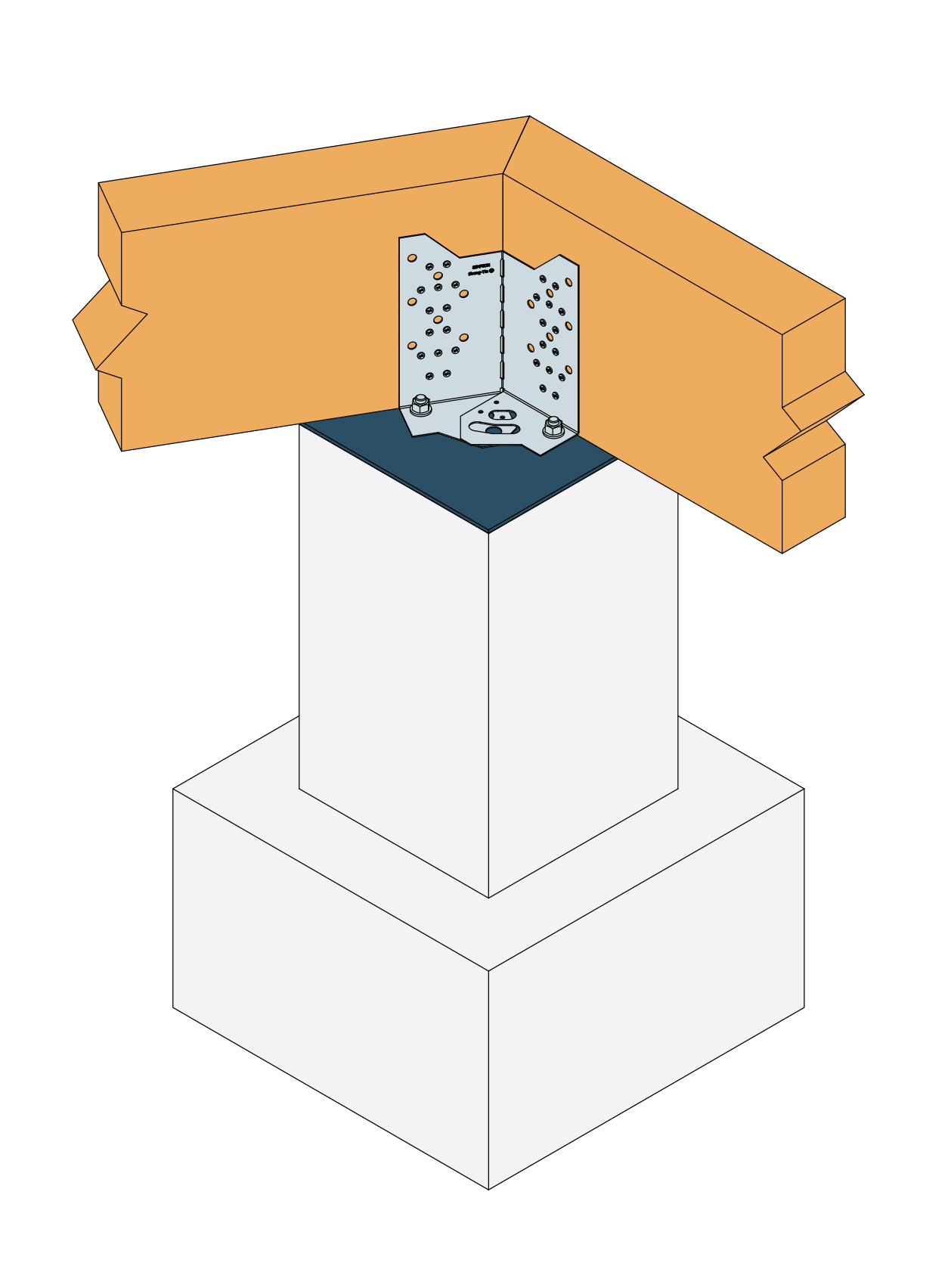

O esquadro ABF230 permite a fixação de vigas de madeira que servem de cintura sustentadora de pavimento em madeira sobre betão. O ABF230 tem um ângulo regulável na obra, o que permite obter um ângulo interior entre as vigas de madeira de 90° a 150°. Os sinais visuais na peça permitem um ajuste ao ângulo pretendido.
Marcação CE
ATE
Classe de serviço 2
Aço galvanizado Z275
Interior
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões e valores caraterísticos
Dimensões
| Referência | Dimensões do conector | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Secções de madeira[mm] | Dimensões e valores caraterísticos[mm] | Aba horizontale | Perfurações[mm] | Outro | ||||||||
| Altura mini - maxi[mm] | Largura | A[mm] | B[mm] | C[mm] | D[mm] | Esp.[mm] | Redondo | Redondo | Peso[kg] | |||
| Largura mini.[mm] | Ø14 | oblongo Ø18 | Ø5[mm] | Parafusos | ||||||||
| ABF230 | 235 - 310 | 64 | 230 | 60 | 120 | 100 | 1.5 | 2 | 2 | 28 | 14 | 0.76 |
Valores caraterísticos - 2 pernos Ø12
Dimensões
| Referência | Capacidade da cantoneira | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Characteristic capacities - 2 Ø12 anchors | |||||||||||
| ângulo interior | Fixacões | Valores característicos - Madeira C24[kN] | |||||||||
| Aba horizontale | Aba verticale | R₁,ₖ | R2,k = R3,k | ||||||||
| Qdad | Tipo | Qdad | Tipo | Qdad | Tipo | CNA4.0x50 | SDW22258 | CNA4.0x50 | SDW22258 | ||
| ABF230 | 90 - 150° | 2.0 | Ø12 | 28.0 | CNA4,0x50 | 14.0 | SDW22258 | 14.1 | 14.1 | 2.1 | 2.1 |
Valores caraterísticos - 1 perno Ø16
Dimensões
| Referência | Capacidade da cantoneira | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Characteristic capacities - 1 Ø16 anchors | |||||||||||
| ângulo interior | Fixacões | Valores característicos - Madeira C24[kN] | |||||||||
| Aba verticale | Aba horizontale | R2,k = R3,k | R₁,ₖ | ||||||||
| Qdad | Tipo | Qdad | Tipo | Qdad | Tipo | CNA4.0x50 | SDW22258 | CNA4.0x50 | SDW22258 | ||
| ABF230 | 90° - 134° | 28.0 | CNA4,0x50 | 14.0 | SDW22258 | 1.0 | Ø16 | 2.1 | 2.1 | 1.7 | 1.7 |
