AB

Esquadros estruturais

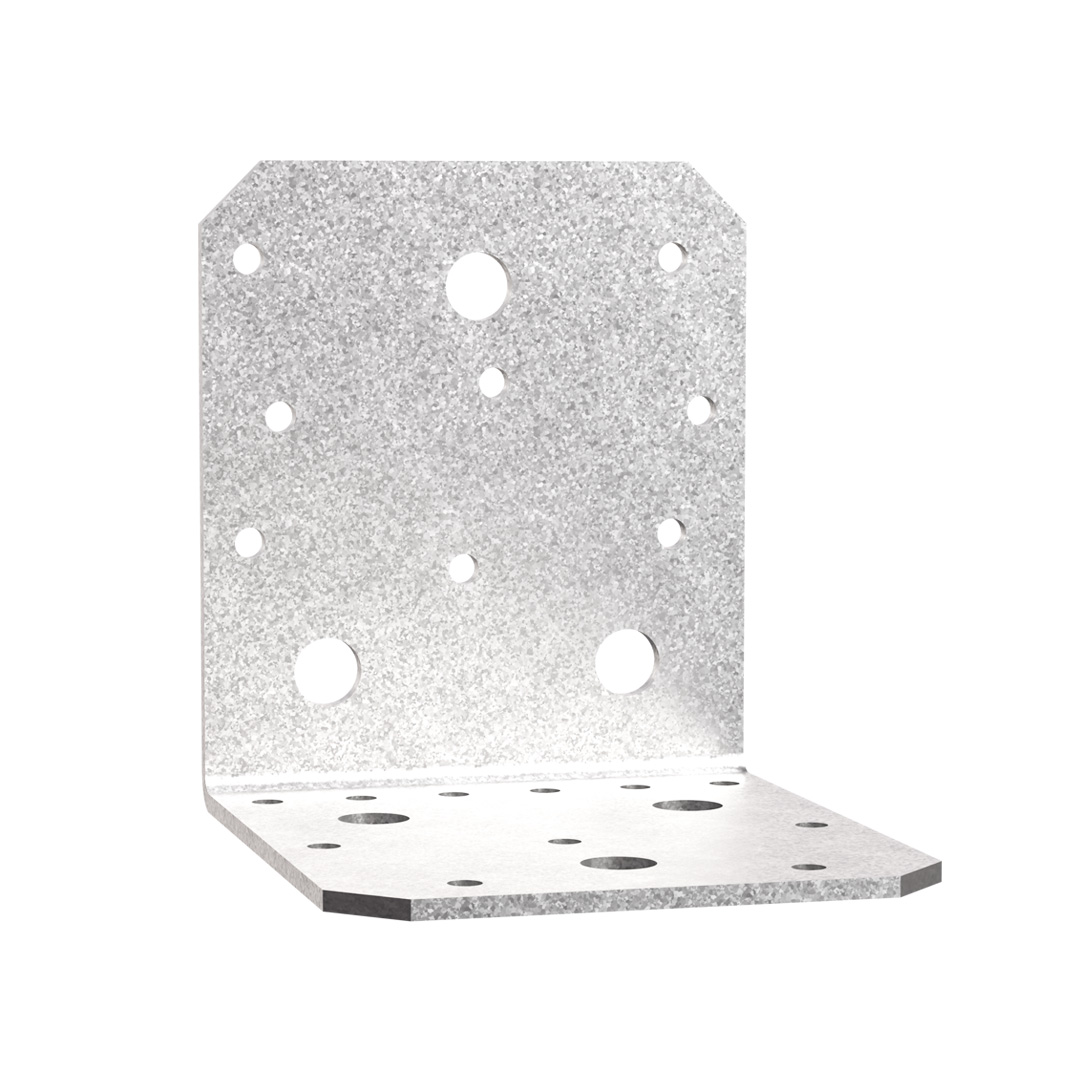

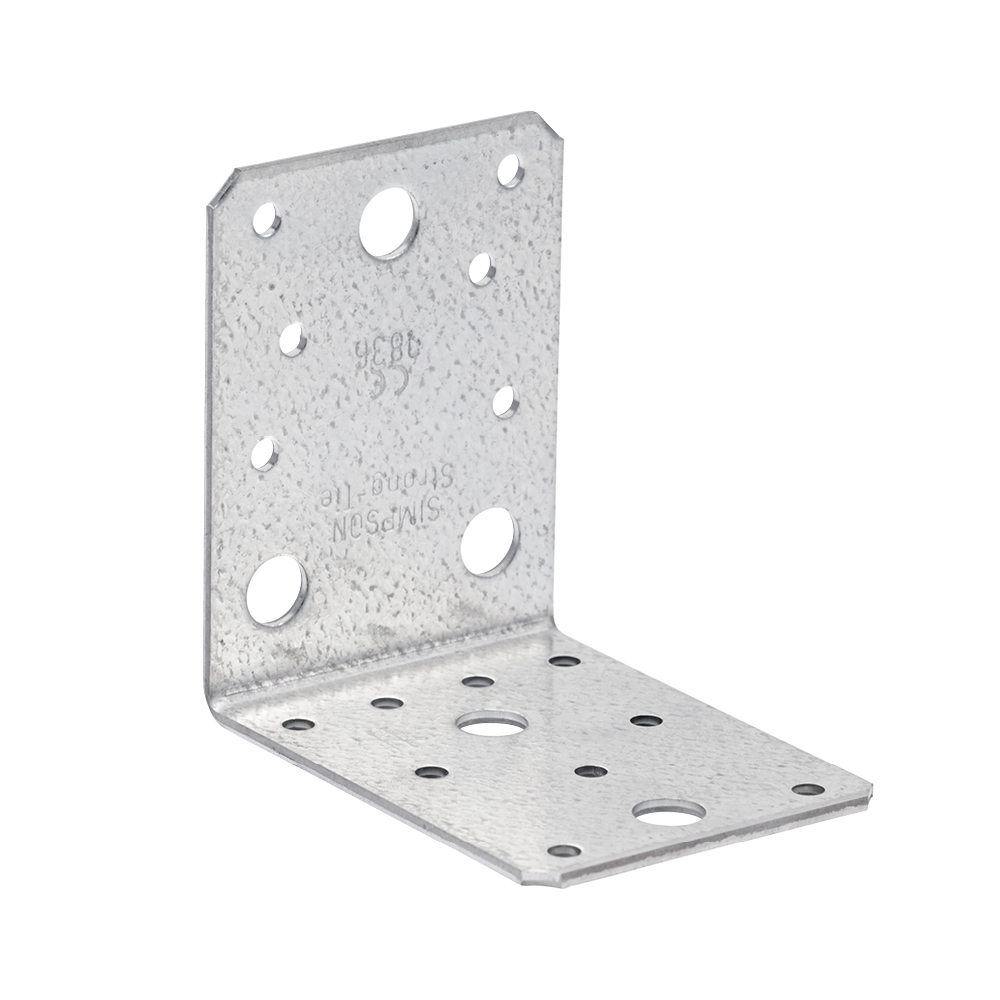

Os esquadros AB105 e AB90-R respondem à aplicações estruturais de carpintaria e de habitações com esquadria de madeira.

Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
  • Espessura : 2.5 mm (AB90-R) e 3 mm (AB105).

Vantagens

  • Grande resistência ao cisalhamento,
  • Utilizações polivalentes.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, betão, aço,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Áreas de utilização

  • Fixação de asnas pequenas,
  • Travessa de paramento, pilar de revestimento de proteção,
  • Ancoragens de traves, consolas, peças de contorno.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Perfurações Ala B
A B C t Ø5 Ø11 Ø5 Ø11
AB90 88 88 65 2.5 6 3 9 2
AB105 103 103 90 3 8 3 11 3

Valores Caraterísticos simplificados - Madeira/madeira - Pregagem total - Montagem com 2 esquadros

Referência Valores caraterísticos simplificados - Madeira/betão - Pregagem total
Fixacões Valores caraterísticos simplificados - Madeira C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k* R2.k = R3.k*
Qdad Qdad CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90 6 9 4.3 5.3 6.9 7.7 6.8 7.1 9.4 10.4
AB105 8 11 7.2 8.7 11.5 13.1 12.2 13.3 16.9 18.1

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores Caraterísticos simplificados - Madeira/madeira - Pregagem parcial - Montagem com 2 esquadros

Referência Valores caraterísticos simplificados - Madeira/madeira - Pregagem parcial
Fixacões Valores caraterísticos simplificados - Madeira C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k
Qdad Tipo Qdad Tipo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90 4 - 4 - 2.6 3.2 3.6 4.5 5 5.5 6.9 7.3
AB105 4 - 5 - 4.3 5.3 6.1 7.6 3.6 4 7 7.5

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos simplificados - Madeira/suporte rígido - Montagem com 2 esquadros

Referência Valores caraterísticos simplificados - Madeira/betão Valores caraterísticos simplificados - Madeira C24 - Montagem com 2 esquadros [kN]
Fixacões R1.k* R2.k = R3.k
Aba A Aba B CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
Qdad Tipo Qdad Tipo
AB90 5 CNA* 2 Ø10 6 6 6 6 4.7 5 6.2 6.6
AB105 5 CNA* 2 Ø10 12.3 12.5 12.5 12.5 4.9 5.1 6.4 6.8

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores Caraterísticos - Conexões madeira/madeira tipo viga/viga – Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/Madeira - Pregagem total
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k R4.k = R5.k (1)
Qdad Qdad CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 6 9 4.2/kmod^0.3 5.1/kmod^0.3 6.7/kmod^0.3 7.5/kmod^0.3, max: 6.9/kmod 6.8 7.1 9.4 10.4 1.9/kmod^0.3 2.5/kmod^0.5
AB105 8 11 7.0/kmod^0.3 8.5/kmod^0.3 11.2/kmod^0.3 12.7/kmod^0.3 12.2 13.3 16.9 18.1 3.3/kmod^0.3 4.7/kmod^0.3

1) R4/5,k é determinado para vigas de largura b = 75 mm e excentricidade e = 130 mm. Veja nosso ETA-06/0106 para outros valores de be.

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Conexões madeira/madeira tipo viga/viga – Pregagem parcial - Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/Madeira - Pregagem parcial
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k R4.k = R5.k(1)
Qdad Qdad CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 4 4 3.1/kmod^0.3 4.4/kmod^0.3 5.5 7.3 1.2/kmod^0.5 1.7/kmod^0.3
AB105 4 5 5.4/kmod^0.3 7.4/kmod^0.3 4 7.5 2.1/kmod^0.5 2.9/kmod^0.4

1) R4/5,k é determinado para vigas de largura b = 75 mm e excentricidade e = 130 mm. Veja nosso ETA-06/0106 para outros valores de b y e.

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores Caraterísticos - Conexões madeira/madeira tipo viga/viga – Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/betão
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k
Qdad Tipo Qdad Tipo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90 5 CNA* 2 Ø10 5.4/kmod 5.4/kmod 5.4/kmod 5.4/kmod 4.73 5.03 6.3 6.66
AB105 5 CNA* 2 Ø10 min (12.3 ; 11.3/kmod) min (13.7 ; 11.3/kmod) min (17.5 ; 11.3/kmod) min (19.7 ; 11.3/kmod) 4.8 5.1 6.4 6.8

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Conexões madeira/madeira tipo viga/viga – Montagem com 1 esquadro

Referência Valores caraterísticos - Viga/Prumo
Fixacões Valores caraterísticos - Madeira C24 – Montagem com 1 esquadro [kN]
Aba A Aba B R1.k R2.k
Qdad Qdad Flap turned downwards Flap turned upwards CNA4.0x40 CNA4.0x60
CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 4 4 5.2/ kmod^0.55 5.2/ kmod^0.55 4.0/ kmod^0.5 4.0/ kmod^0.5 0.7/ kmod 0.7/ kmod
AB105 6 5 10,0; max:9,8/ kmod 9.4/ kmod^0.6 8.1/ kmod^0.75 8.1/ kmod^0.75 1.4/ kmod 1.4/ kmod

The load capacity belongs to a load group with the modification factor kmod

Valores característicos - Montagem com 2 esquadros

Referência Product capacities - Beam to beam
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R2.k = R3.k
Qdad Qdad CNA4.0x40 CNA4.0x60
AB90 9 6 7.2 10.2
AB105 11 8 13.3 18.1

Example:

2 angle brackets AB105 in a beam-beam assembly, load group: short: kmod = 0,9. Minimum nailing with CNA4,0x40 nails. Purlin width b = 100 mm.

Loads: F1,d = 1,8 kN and F4,d = 1,1 kN working e = 105 mm above the beam.

R1,d = table value x kmod / γM = 5,2 / 0,90,3 x 0,9 / 1,35 = 3,6 kN

The load value is available in the ETA since the width of the purlin b and the distance e are different from the values stated.

R4,d =  ((2,4 x 100 + 72) / (105 - 2,5) / 1,35 = 2,3 kN); (8,2 / 1,35 = 6,1 kN)) = 3,6 kN

Instalação

Instalação

Fixações

Em madeira :

  • Pregos canelados CNA Ø4,0x35 ou Ø4,0x50 mm,
  • Parafuso CSA Ø5,0x35 ou CSA Ø5,0x40,
  • Parafusos ou tira-fundos.

Em betão :

     Elemento de betão :

  • Cavilha mecânica : perno WA M10-78/5 OU WA M12-104/5,
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25 ou LMAS M12-150/35.

     Elemento de alvenaria de blocos ocos :

  • Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M12-150/35 + peneira SH M16-130.

Em aço :

  • Parafusos.

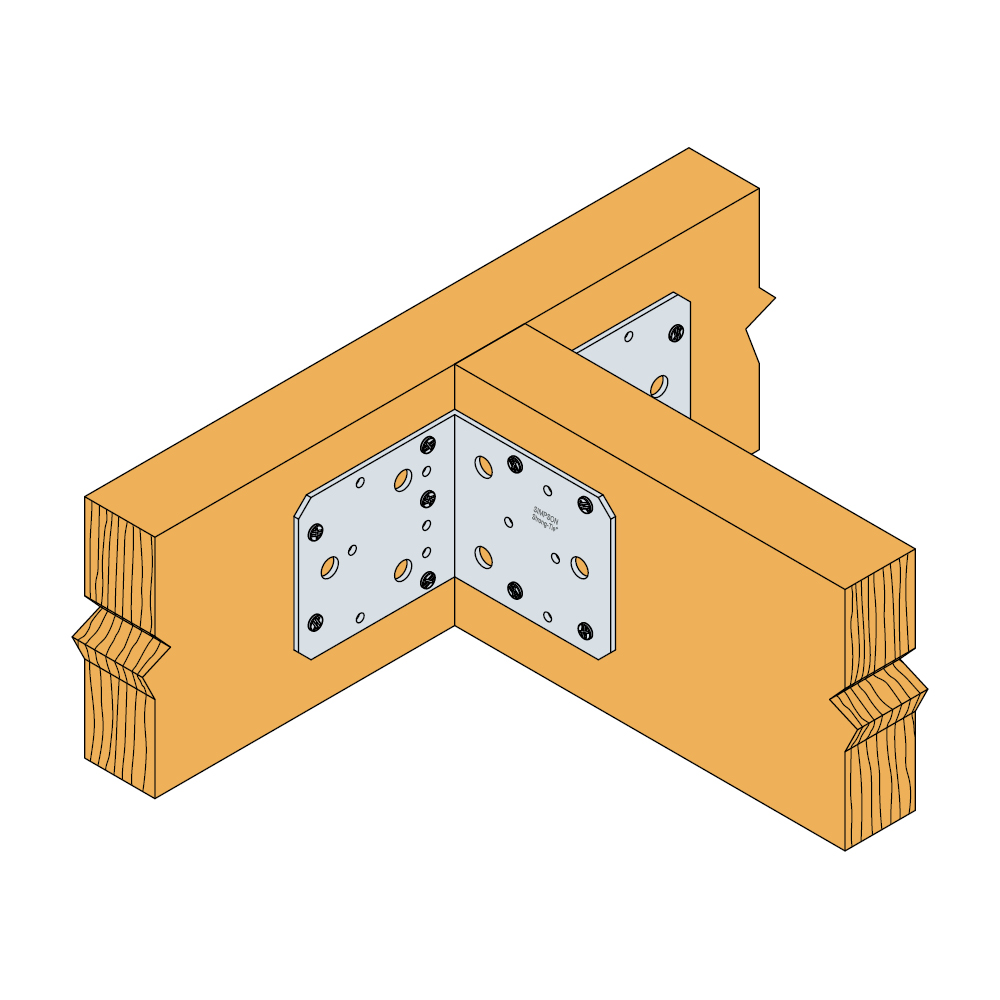

Instalação

  1. Aproximar o item a fixar ao elemento.
  2. Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
  3. Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
  4. Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.

Technical information

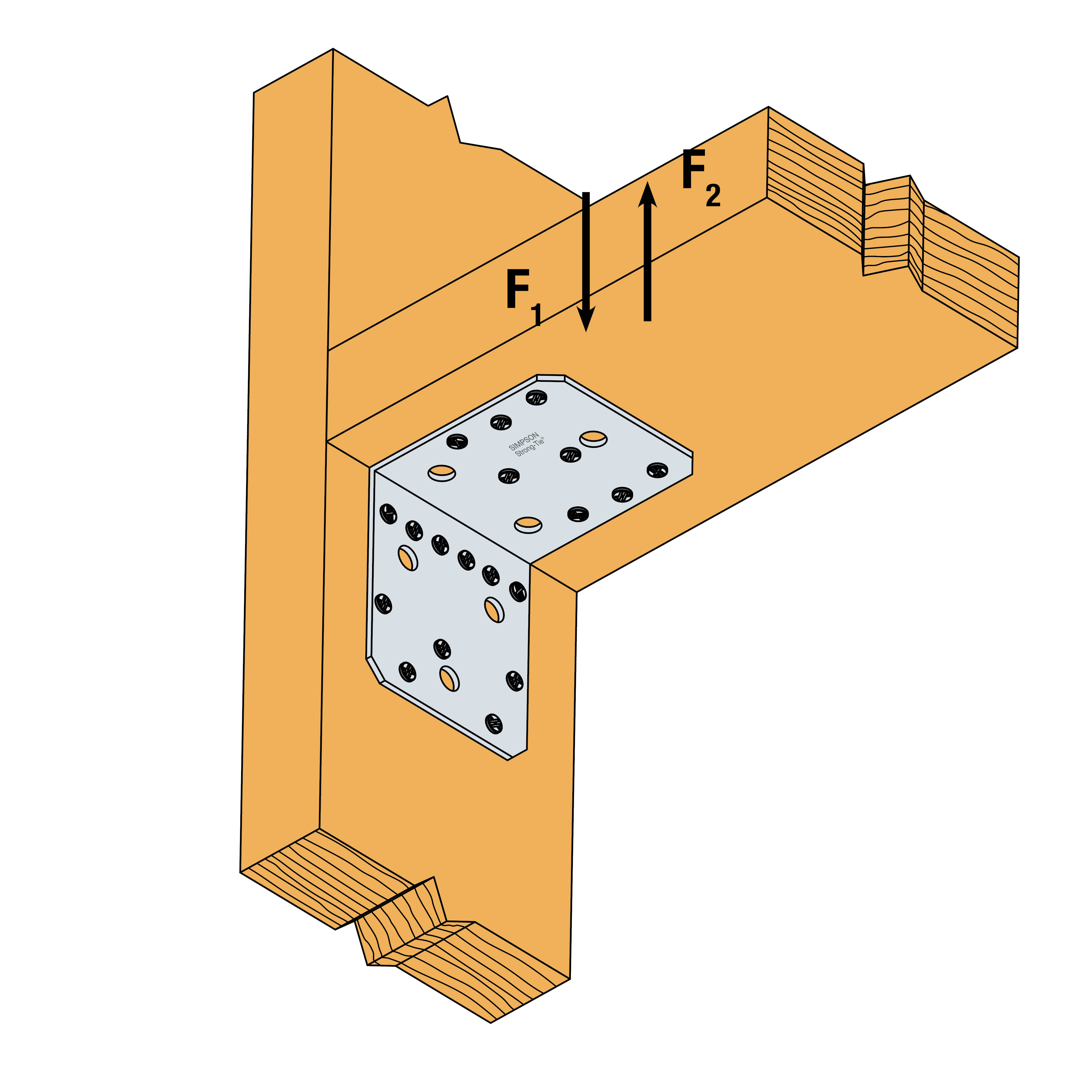

F1 : esforço de tração no eixo central do esquadro
Caso particular de uma fixação com 1 só esquadro :

  • Se o conjunto da estrutura impede a rotação da madre ou do prumo a resistência em tração é igual a metade do valor indicado para dois esquadros,
  • No caso contrário, a resistência da estrutura depende da distância «f» entre a superfície de contacto vertical e o ponto de aplicação da carga. Para consultar as cargas correspondentes visite www.simpson.fr.

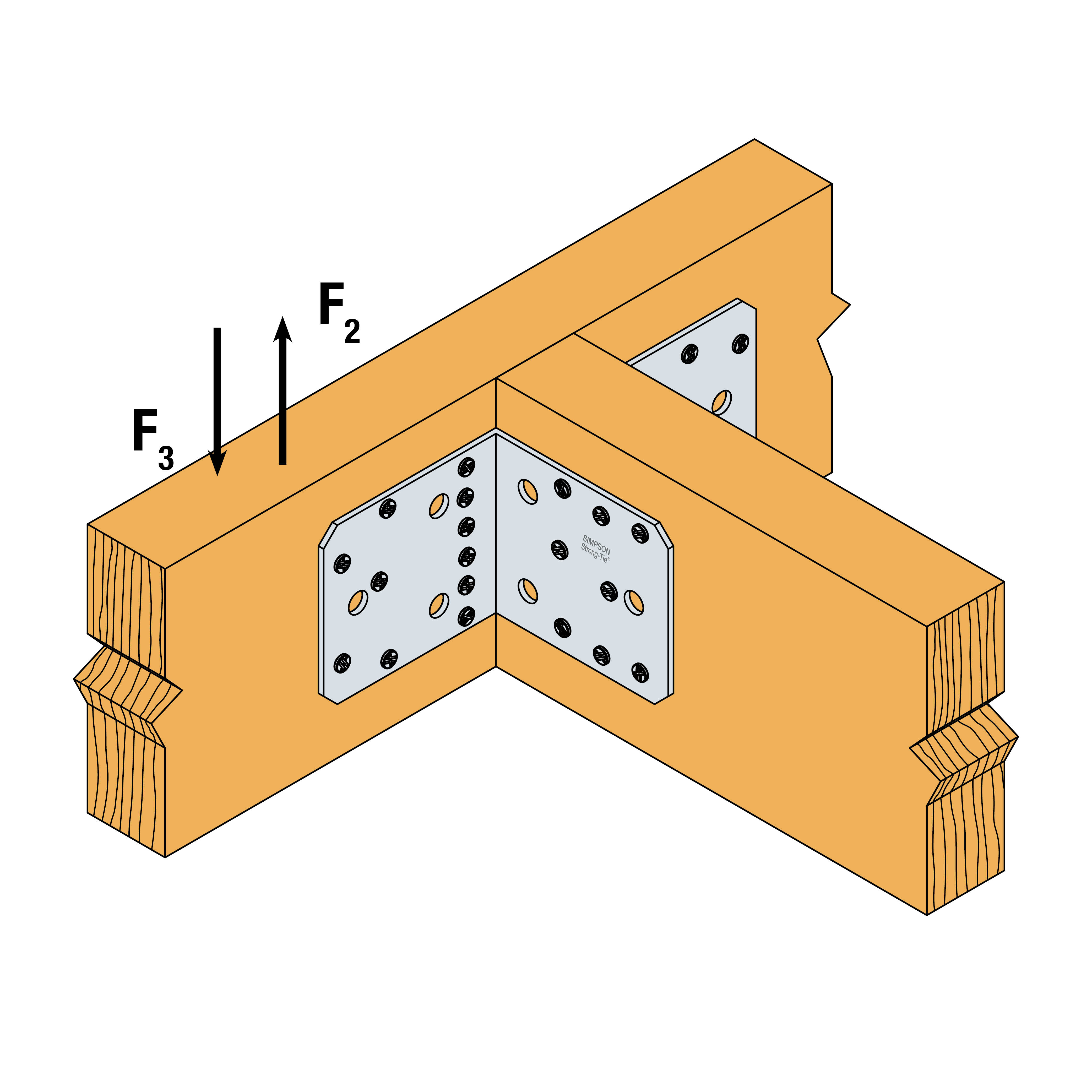

F2 e F3 : esforço lateral de cisalhamento
Caso particular de uma fixação com 1 só esquadro :

  • O valor de resistência a considerar é igual a metade do indicado para dois esquadros.

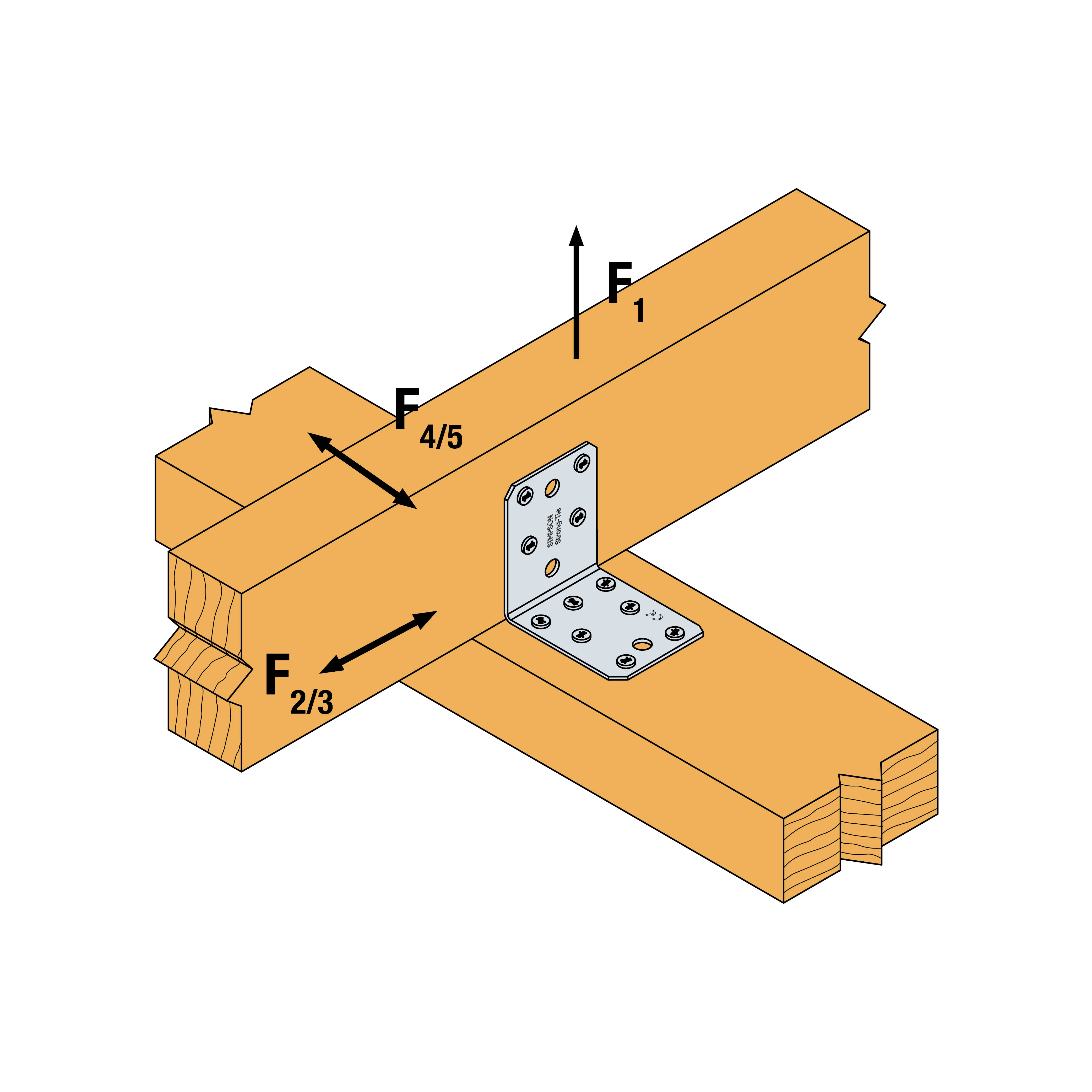

F4 e F5 : esforço transversal dirigido para ou no sentido oposto do esquadro

  • A resistência da montagem depende da distância «e» entre a base do esquadro e o ponto de aplicação da carga,
  • Contacte-nos para consultar as cargas correspondentes.

Este catálogo inclui apenas os esforços F1, F2 e F3 para montagens com 2 esquadros. Contacte-nos para mais informações.
