AG922

Esquadros reforçados

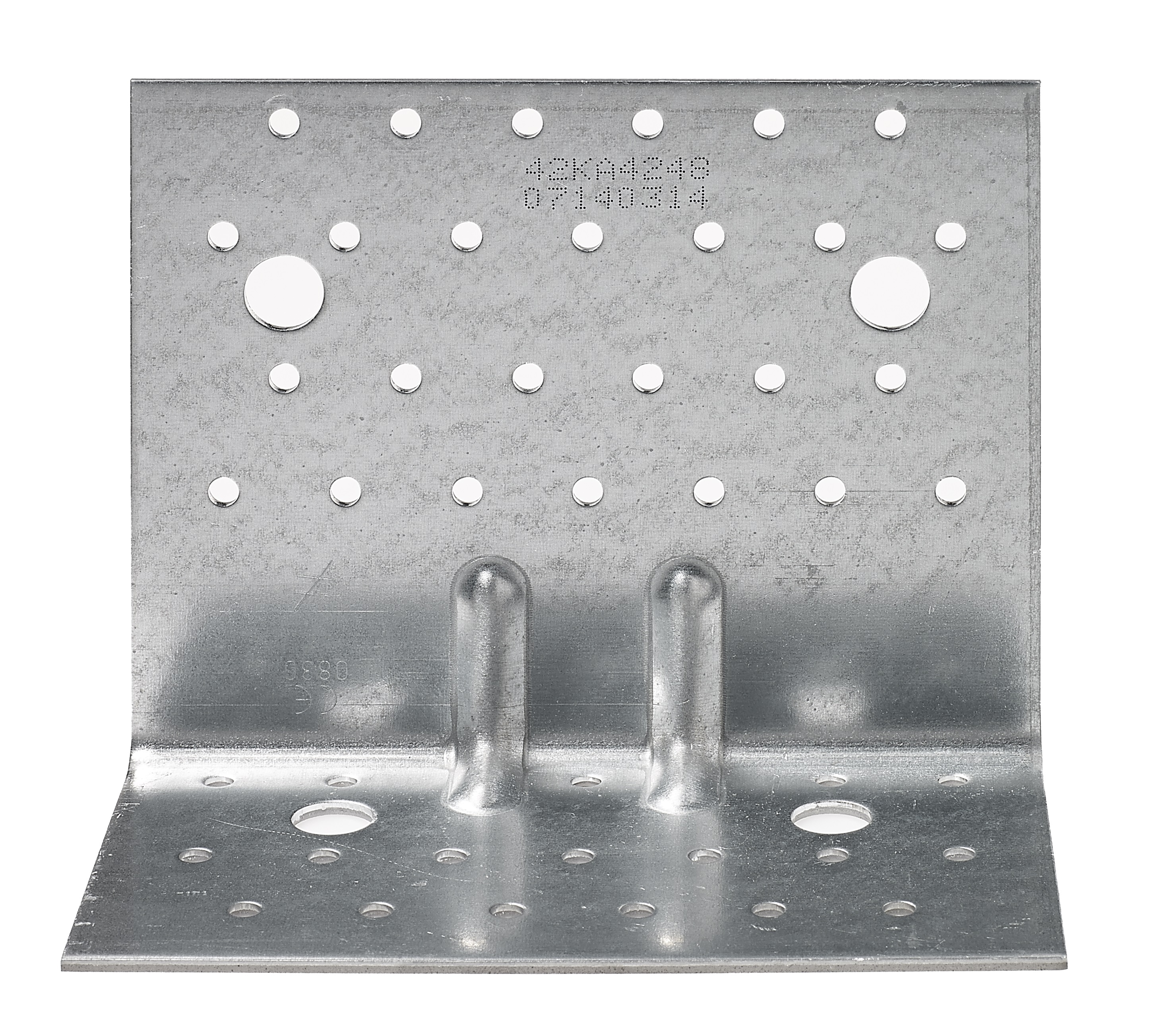

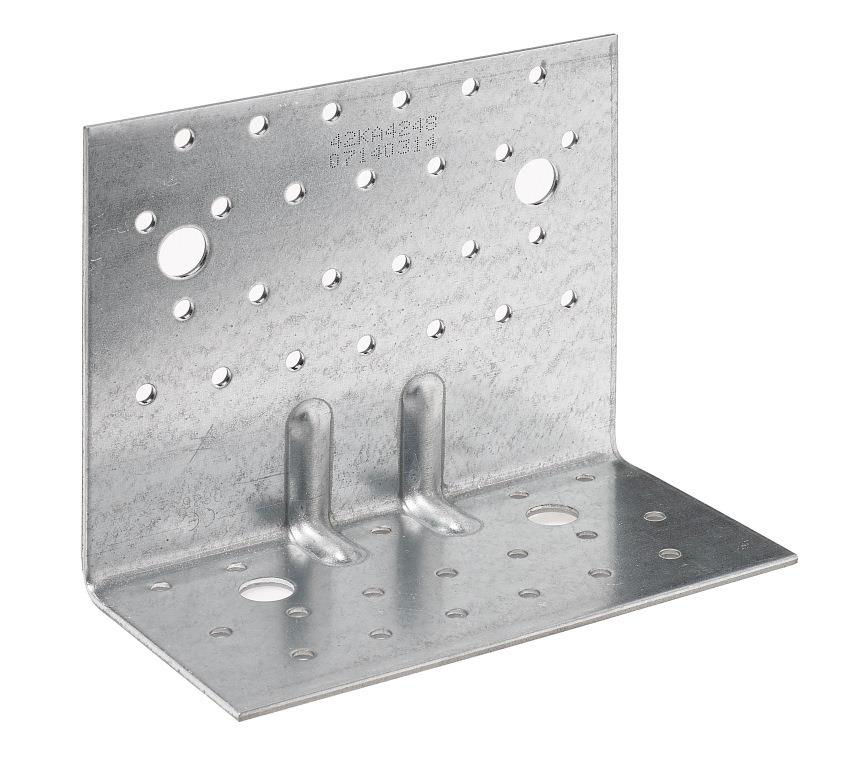

Os esquadros reforçados AG922 respondem a aplicações estruturais de carpintaria e de habitações com esquadria de madeira. Permite igualmente retomar os esforços de carga importantes na direção F4.

Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
  • Espessura : 2,5 mm.

Ventagens

  • Permite retomar esforços consideráveis na lateral,
  • Elevada rigidez,
  • Conexão em betão possível com uma única ancoragem.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, betão, aço,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Areas de utilizaçao

  • Fixação de asnas pequenas,
  • Travessa de paramento, pilar de revestimento de proteção,
  • Ancoragens de traves, consolas, peças de contorno.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Perfurações Ala B
A B C t Ø5 Ø13 Ø5 Ø13
AG922121791502.5262182

Produto incluído na gama Aginco/Armobois

Valores caraterísticos - Conexões madeira/madeira tipo viga/viga – Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/madeira
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k
Qdad Qdad CNA4.0x50 CNA4.0x50
AG922161318.529.5

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Conexões madeira/madeira tipo prumo/viga – Montagem com 2 esquadros

Referência Valores caraterísticos - Prumo madeira/suporte rigido
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k
Qdad Qdad CNA4.0x50 CNA4.0x50
AG922121319.53.2

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Conexões madeira/suporte rígido tipo viga/suporte rígido – Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/suporte rigido
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k
Qdad Tipo Qdad Tipo CNA4.0x50 CNA4.0x50
AG92216CNA*2Ø1230.648.2

* Consulte as colunas da tabela Capacidade caraterística para obter o tipo de elemento de fixação que pode ser utilizado no Aba A. As capacidades variam consoante o tipo de elemento de fixação utilizado.

O requisito de resistência do design dos parafusos (R#,d) é determinado segundo a fórmula fator do parafuso x carga do design de conexão (F#,d) para a direção da carga e o elemento de fixação necessários. Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Conexões madeira/suporte rígido tipo prumo/suporte rígido – Montagem com 2 esquadros

Referência Valores caraterísticos - Prumo madeira/suporte rigido
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k
Qdad Tipo Qdad Tipo CNA4.0x50
AG92212CNA*2Ø1237.5

* Consulte as colunas da tabela Capacidade caraterística para obter o tipo de elemento de fixação que pode ser utilizado no Aba A. As capacidades variam consoante o tipo de elemento de fixação utilizado.

O requisito de resistência do design dos parafusos (R#,d) é determinado segundo a fórmula fator do parafuso x carga do design de conexão (F#,d) para a direção da carga e o elemento de fixação necessários. Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Conexões madeira/madeira tipo viga/viga – Montagem com 1 esquadro - F4

Referência Valores caraterísticos - Madeira/madeira
Fixacões Valores característicos - Madeira classe C24 - Montagem com 1 esquadro [kN]
Aba A Aba B R4.k
Qdad Qdad CNA4.0x50
AG922121322.6

Valores caraterísticos - Conexões madeira/madeira tipo viga/viga – Montagem com 1 esquadro - F4

Referência Valores característicos - Madeira/suporte rígido
Fixacões Valores característicos - Madeira classe C24 - Montagem com 1 esquadro [kN]
Aba A Aba B R4.k
Qdad Tipo Qdad Tipo CNA4.0x50
AG92212CNA*2Ø1224.8

Valores caraterísticos - Viga CLT sobre viga CLT - Parafuso para conexões Ø12 - 2 esquadros

Referência Valores caraterísticos - Viga CLT sobre viga CLT - Parafuso para conexões Ø12 - 2 esquadros
Fixações Valores caraterísticos - Madeira C24 - 2 esquadros por montagem [kN]
Aba A Aba B R1.k R2.k = R3.k
Quantidade Type Quantidade Type SSH12x80 SSH12x80
AG9222SSH2SSH2323

Instalação

Instalação

Fixações

Em madeira :

  • Pregos canelados CNA Ø4,0x35 ou Ø4,0x50 mm,
  • Parafuso CSA Ø5,0x35 ou CSA Ø5,0x40,
  • Parafusos,
  • Tira-fundos.

Em betão :
Elemento de betão :

  • Cavilha mecânica : perno WA M10-78/5 OU WA M12-104/5,
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25 ou LMAS M12-150/35.

Elemento de alvenaria de blocos ocos :

  • Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M12-150/35 + peneira SH M16-130.

Em aço :

  • Parafusos.

Instalação

  1. Aproximar o item a fixar ao elemento.
  2. Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
  3. Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
  4. Se o elemento for de betão, fixar o esquadro respeitando as recomendações de aplicação de ancoragem escolhida.

Technical Notes

Informações técnicas

F1 : esforço de tração no eixo central do esquadro
Caso particular de uma fixação com 1 só esquadro :

  • Se o conjunto da estrutura impede a rotação da madre ou do prumo a resistência em tração é igual a metade do valor indicado para dois esquadros,
  • No caso contrário, a resistência da estrutura depende da distância «f» entre a superfície de contacto vertical e o ponto de aplicação da carga. Para consultar as cargas correspondentes visite www.simpson.fr.

F2 e F3 : esforço lateral de cisalhamento
Caso particular de uma fixação com 1 só esquadro :

  • O valor de resistência a considerar é igual a metade do indicado para dois esquadros.

F4 e F5 : esforço transversal dirigido para ou no sentido oposto do esquadro

  • A resistência da montagem depende da distância «e» entre a base do esquadro e o ponto de aplicação da carga,
  • Contacte-nos para consultar as cargas correspondentes.

Este catálogo inclui apenas os esforços F1, F2 e F3 para montagens com 2 esquadros.
Contacte-nos para mais informações.
