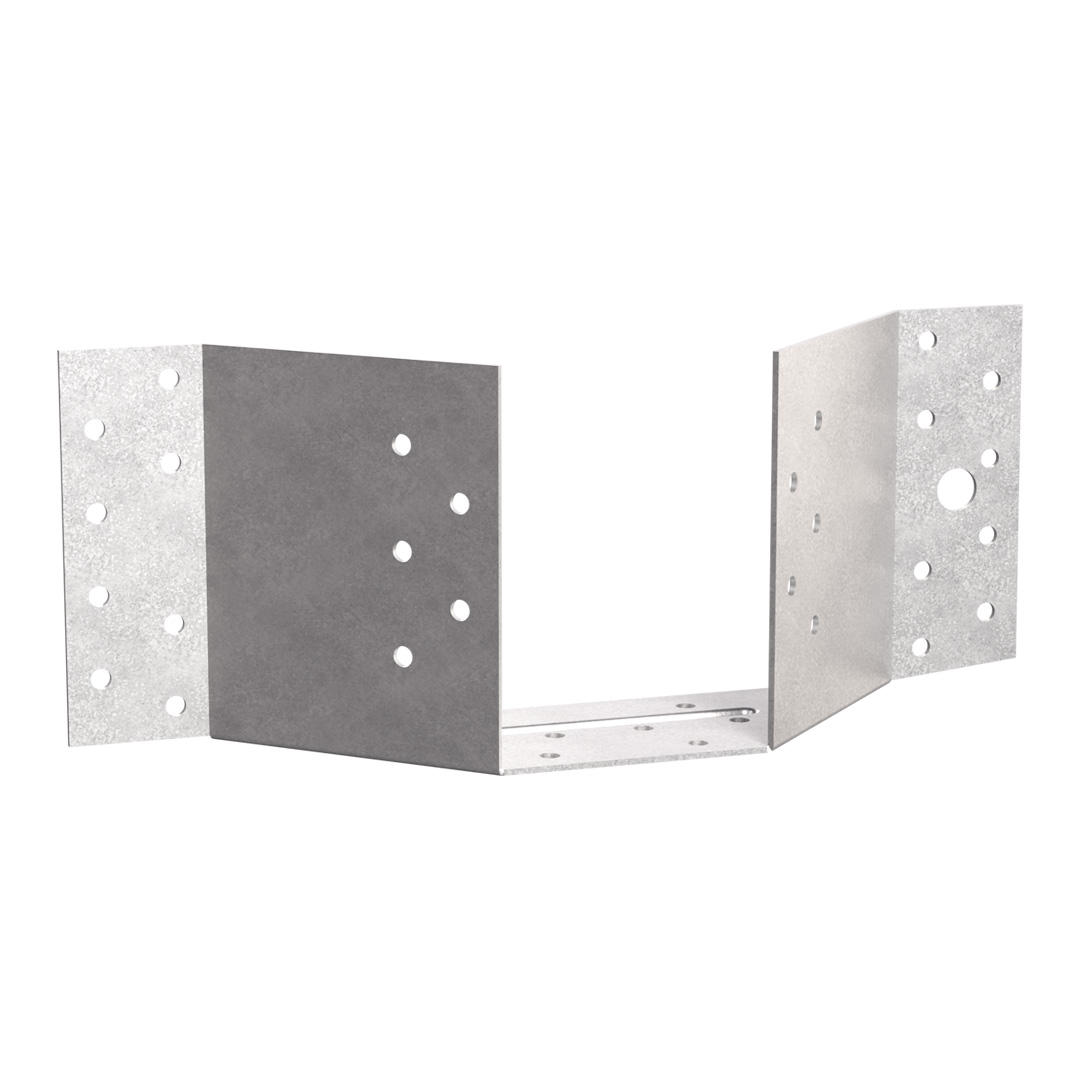

Estribo a 45° (direito e esquerdo)

Estes estribos agrupam uma montagem a 45° à direita e à esquerda num produto único. São utilizados, principalmente, nas carpintarias industriais.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Aço eletrogalvanizado 20µm

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346
Espessura 1.5 mm

Vantagens

Pode utilizar-se em ângulo de 45° à esquerda ou à direita,
Fixação em madeira ou betão...

Aplicação

Suporte

Elemento de suporte : madeira maciça, aglomerado de madeira, laminada colada, betão, aço
Elemento suportado : madeira maciça

Áreas de utilização

Fixação de asna pequena

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Portador [mm]			Dimensões e valores caraterísticos [mm]						Furos portador		Furos suportado
	Larguras	Altura		A	B	C	D	F	t	Ø5	Ø11	Ø5
	Larguras	Larguras	Máx.	A	B	C	D	F	t	Ø5	Ø11	Ø5
ET248	38	97	145	59	92	65	189	46	1.5	14	2	6
ET260	47	97	145	67	95	55	177	35	1.5	16	2	10
ET301	2x38	97	145	108	95	55	218	35	1.5	16	2	16

Valores caraterísticos Descendente (em kN) – Madeira C24 – Pregos CNA4.0x60

Referência	Characteristic capacities - Timber to timber - Full nailing
	Fixacões		Valores característicos - Madeira classe C24 [kN]
	Portador	Suportado	R_1.k
	Qdad	Qdad	CNA4,0x35
ET248	14	6	8.7
ET260	16	10	10.5
ET301	16	16	11.2

Use a LS30 Skewable Angle for extra stability if the joist height exceeds 195mm

Desempenho de produto - madeira sobre betão

Referência	Characteristic capacities - Timber to concrete or steel
	Fixacões				Valores característicos - Madeira classe C24 [kN]
	Portador		Suportado		R_1.k	R_2,k
	Qdad	Tipo	Qdad	Tipo	CNA4,0x35	CNA4,0x35
ET248	2	Ø10	6	CNA**	8.7	1.9
ET260	2	Ø10	10	CNA**	10.5	-
ET301	2	Ø10	16	CNA**	11.2	-

Use a LS30 Skewable Angle for extra stability if the joist height exceeds 195mm

* Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances. The values in this table are given for an installation in the middle of a concrete slab. In other installation condition (close to the edge,...), the designer must check the anchor separately (Our free software Anchor Designer is available for download on our website).

** Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

Product characteristic capacities - Timber beam to timber beam - with SSH screws

Referência	Product capacities - Timber to timber - with SSH screws
	Fasteners				Product characteristic capacities - Timber C24 [kN]
	Header		Joist		R_1.k	R_2.k
	Qty	Type	Qty	Type	R_1.k	R_2.k
ET248	2	SSH10.0x40	6	CNA4.0x35	4.8	1.5

Instalação

Fixações

Elemento de suporte :

Pregos canelados CNA Ø4,0 x 35 mm

Elemento suportado :

Madeira:

Pregos canelados CNA Ø4,0 x 35 mm
SSH10.0x40 mm

Aço:

Parafusos Ø10 mm

Betão:

Cavilha mecânica : WA M10-78/5,
Ancoragem química : LMAS M10-110 + resina AT-HP

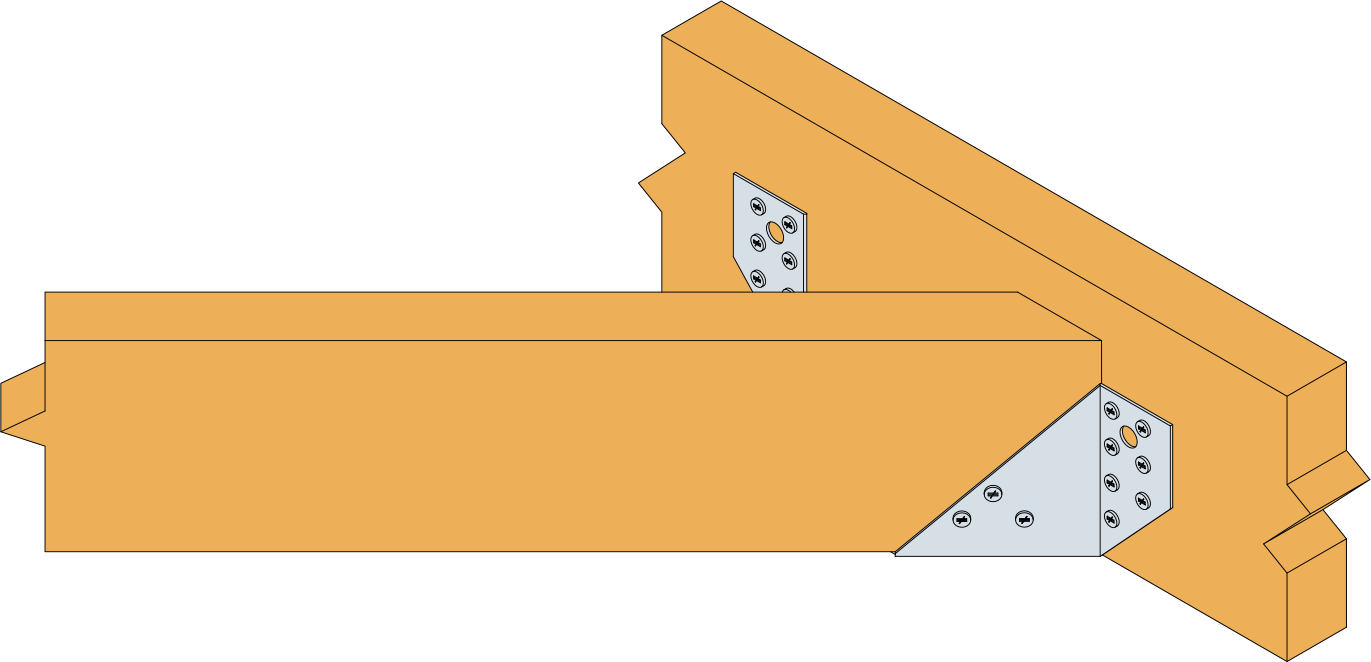

Instalação

Utilizar todas as fixações específicas para a instalação indicada. Os elementos realizados com 2 folhas devem ser montados entre si de modo a se comportarem como um único elemento.
