APB7090

Pé de prumo de balaustrada

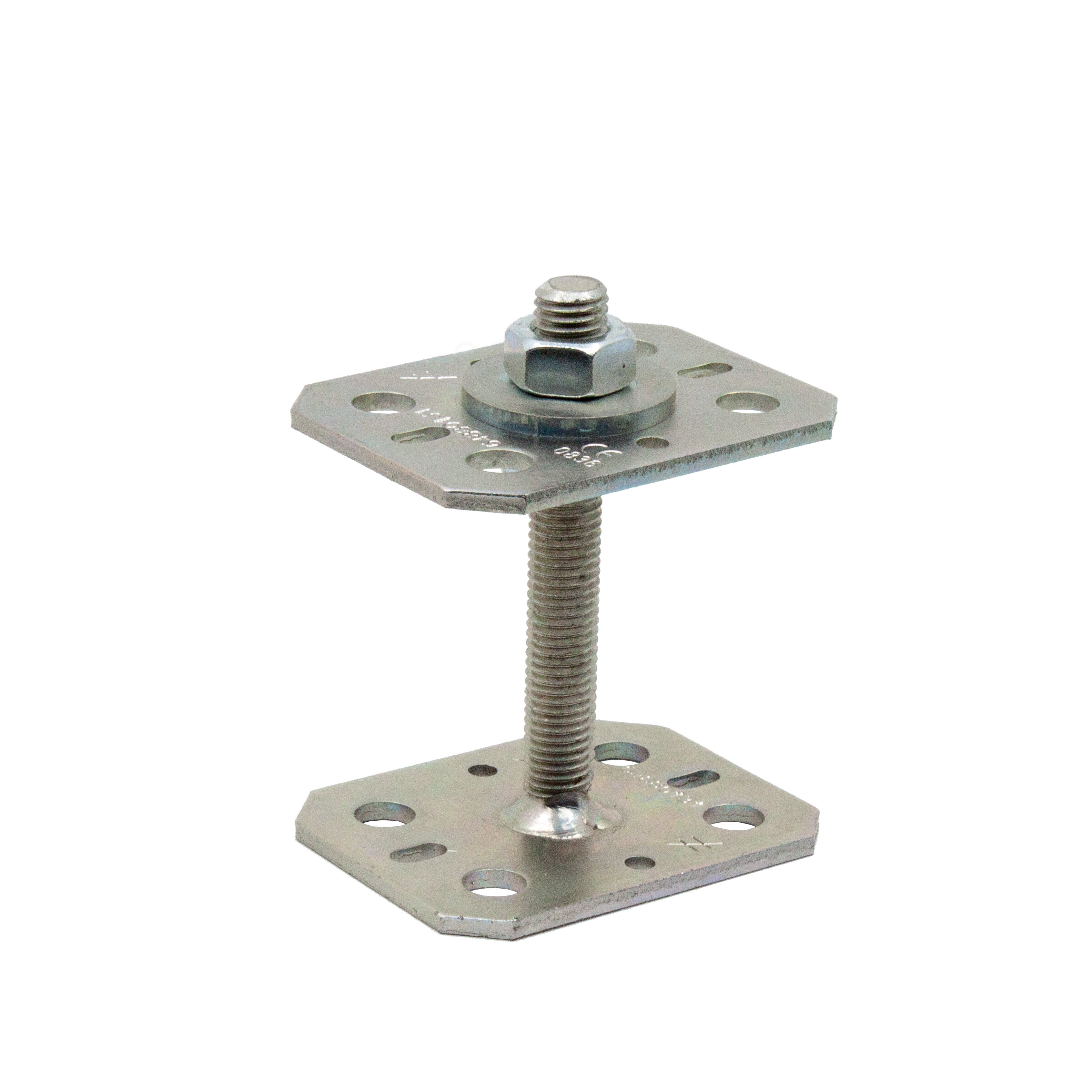

De pequena dimensão, estes pés de prumo são particularmente adaptados para a fixação de pavimento radiante ou de parapeitos.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Aço eletrogalvanizado 12µm

C_APB7090_ProdPho_Prod_Pho_APB_EU_FR_C0_Step2

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025,
Cromado conforme a norma NF EN ISO 2081,
Espessura : 4 mm.

Vantagens

Permite uma distância curta ao solo garantindo o nível.

Aplicação

Suporte

Elemento de suporte : madeira, betão, aço,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

Fixação de parapeito,
Fixação de barreira interior,
Fixação de pavimentos radiantes.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]							Furos		Perfurações platine
Referência	A	B	D	E	F	G	t	Ø11	Ø6	Ø11	Ø6
APB7090/100	90	70	90	70	110	14	4	4	4	4	4

Desempenho de produto - madeira sobre betão

Referência	Fixacões				Valores característicos - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1,k*
	Qdad	Tipo	Qdad	Tipo	Paralelo ao veio da madeira	Perpendicular ao veio da madeira
APB7090/100	4	Ø10	4	Ø10**	25.6	20.3

*Os valores característicos apresentados no quadro acima são valores simplificados baseados numa suposição de duração de carga e classe de serviço (carga de médio prazo e classe de serviço 2, kmod = 0,8 de acordo com EC5 (EN1995)). Para outros tempos de carga e classes de serviço, consultar ETE-07/0285.

** Consulte a gama de ancoragens Simpson Strong-Tie para selecionar a ancoragem adequada. As soluções padrão devem ser escolhidas de acordo com o substrato (betão, alvenaria, etc.), a distância centro a centro e as distâncias dos bordos.

Instalação

Fixações

Em madeira :

Parafusos,
Tira-fundos LAG 10x80,
SSH Ø8x40.

Em betão :

Cavilha mecânica : perno WA M12-104/5 ou alternativa FM-753 CRACK 3DG M12x110/10 (Revestimento adequado para utilização no exterior),
Ancoragem química : Resina AT-HP + Haste roscada LMAS M12-150/35.

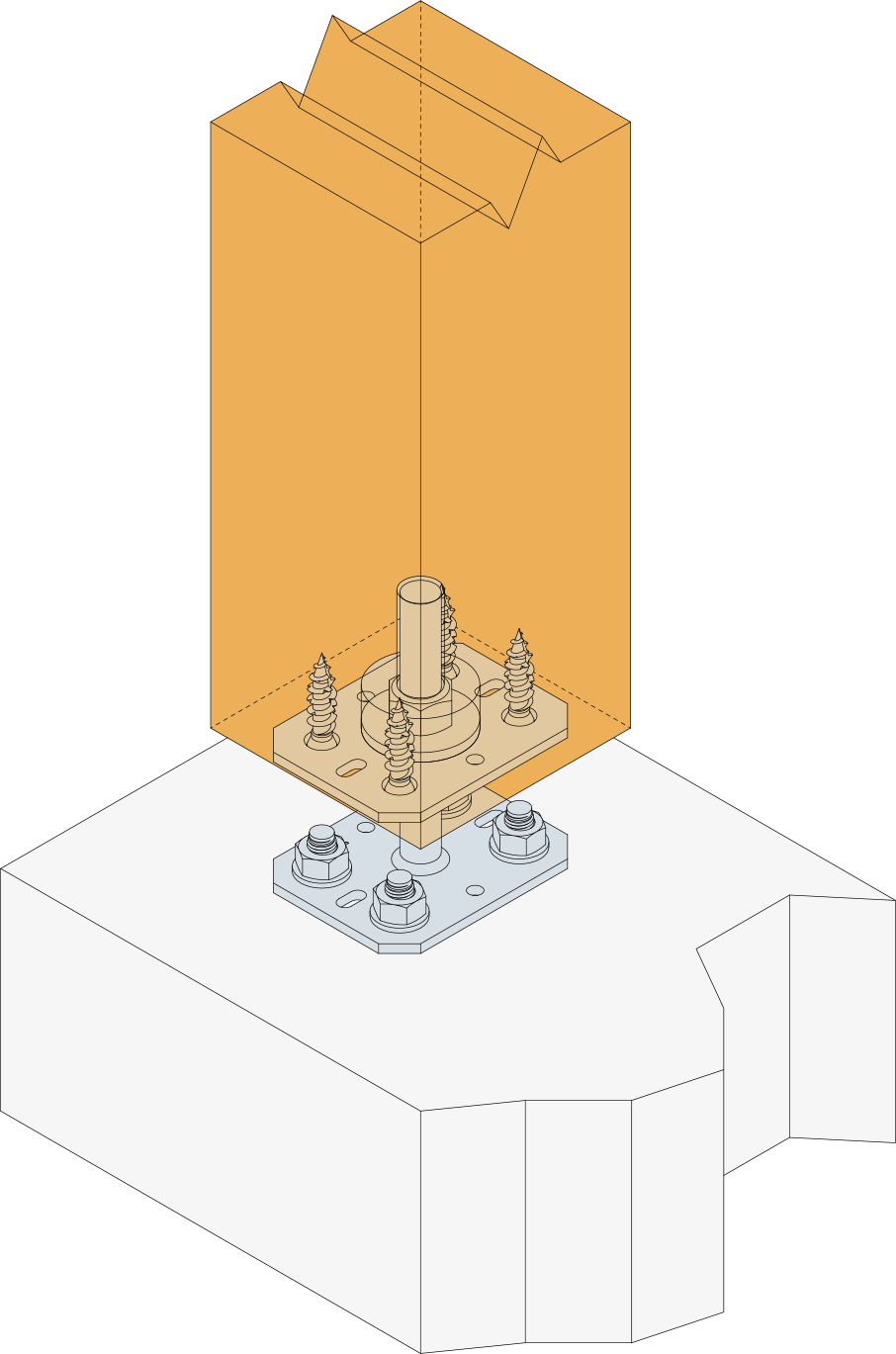

Instalação

Parte alta :

Colocar a placa superior do pé de prumo sob o prumo.
Fixar esta placa ao prumo com a ajuda do tira-fundos LAG ou SSH Ø8x40 (necessária pré-perfuração).

Parte de baixo :

Posicionar o prumo verticalmente na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.

ATENÇÃO : para a instalação deste pé de prumo, a secção de madeira máxima recomendada é de 150x150 mm.
