PPMINI

Pé de prumo de balaustrada

De pequena dimensão, estes pés de prumo são particularmente adaptados para a fixação de pavimento radiante ou de parapeitos.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 3

Exterior

Aço galvanizado

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025,
Acabamento galvanizado a quente conforme a norma NF EN ISO 1461.
Espessura : 4 mm.

Vantagens

Adaptado às construções mais leves.

Aplicação

Suporte

Elemento de suporte : madeira, betão, aço,
Elemento suportado: madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

Fixação de parapeito,
Fixação de barreira interior,
Fixação de pavimentos radiantes.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]							Top		Parte inferior
Referência	A	B	D	E	F	G	t	Ø11	Ø6x12	Ø11	Ø6x12
PPMINI50	90	70	90	70	50	34	4	4	2	4	2
PPMINI70	90	70	90	70	70	34	4	4	2	4	2
PPMINI80	90	70	90	70	80	34	4	4	2	4	2

Valores caraterísticos

Referência	Fixacões				Valores característicos - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1,k
	Qdad	Tipo	Qdad	Tipo	Paralelo ao veio da madeira	Perpendicular ao veio da madeira
PPMINI50	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI70	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI80	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores Característicos simplificadas - Madeira sobre betão

Referência	Fixacões				Valores característicos simplificadas - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1,k
	Qdad	Tipo	Qdad	Tipo	Paralelo ao veio da madeira**	Perpendicular ao veio da madeira
PPMINI50	4	Ø10	4	Ø10*	66.8	21.6
PPMINI70	4	Ø10	4	Ø10*	66.8	21.6
PPMINI80	4	Ø10	4	Ø10*	66.8	21.6

Instalação

Fixações

Em madeira :

Parafusos,
Tira-fundos LAG 10x80,
Parafuso SSH Ø10x50.

Em betão :

Cavilha mecânica : perno WA M10-78/5 ou alternativa FM-753 CRACK 3DG M10x90/10 (Revestimento adequado para utilização no exterior),
Ancoragem química : Resina AT-HP + Haste roscada LMAS M10-120/25.

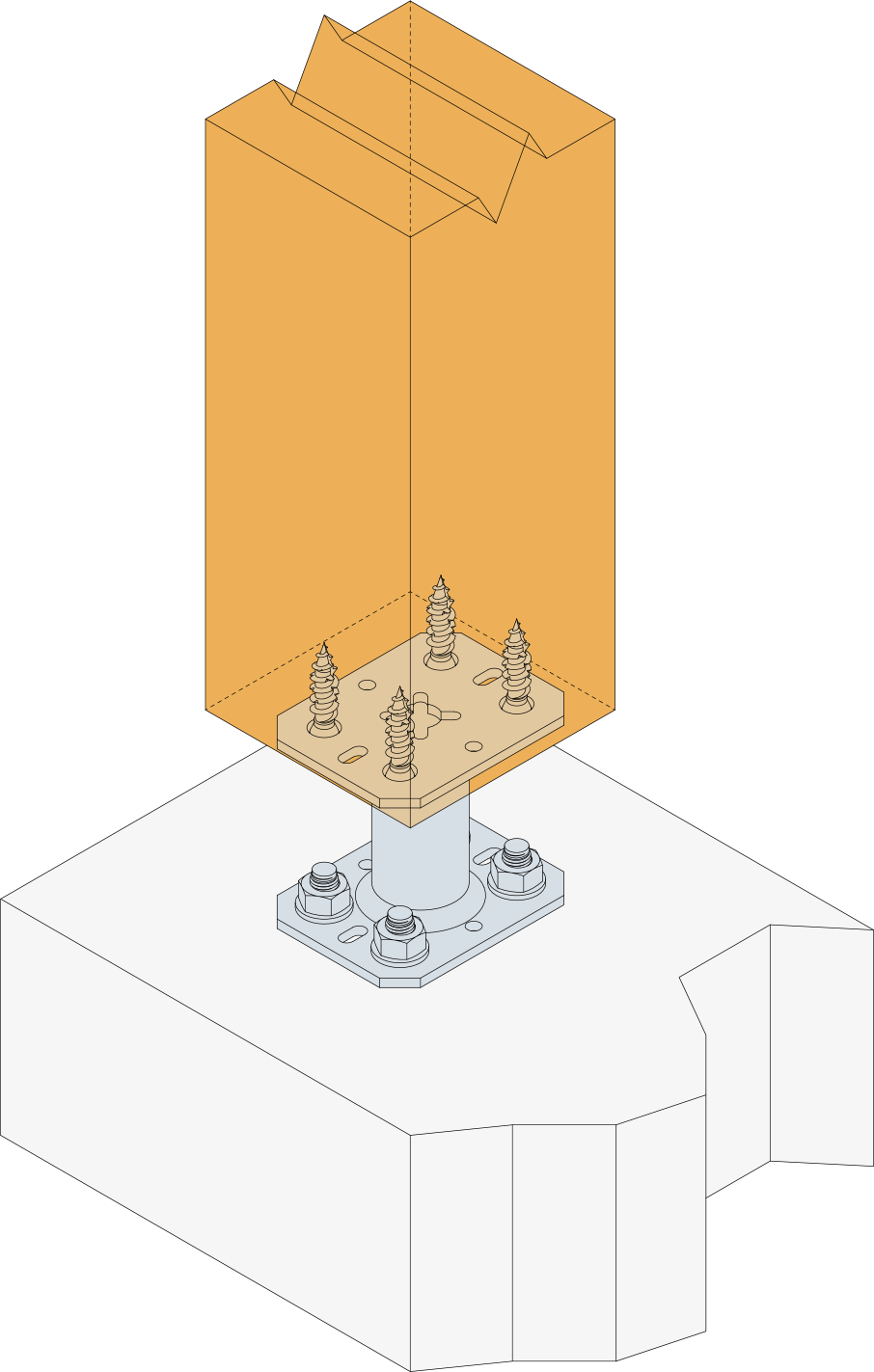

Instalação

Parte alta :

Colocar a placa superior do pé de prumo sob o prumo.
Fixar esta placa ao prumo com a ajuda do tira-fundos LAG ou SSH (necessária pré-perfuração).

Parte de baixo :

Posicionar o prumo verticalmente na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.
