PPJBTPB

Pé de prumo quadrado - Acabamento preto

Os pés de prumo quadrados sobre placa pretos PPJBTPB são recomendados para a realização de pequenas obras, como vedações e estruturas leves de jardim. Muito fáceis de montar, oferecem um resultado discreto na estrutura.

Ficha de Dados Técnicos
Novidade
Novidade
E-Coat Preto
E-Coat Preto
Exterior
Exterior
EPD
EPD

Detalhes do produto

Imagens


Características

Matéria

  • Aço DD11 conforme a norma NF EN 10111,
  • Acabamento eletrogalvanizado conforme a norma ISO 2081,
  • Acabamento de pintura em pó poliéster para arquitetura RAL9005,
  • Espessura : 2 mm (corpo) e 2.5 mm (placa).

Vantagens

  • Acabamento preto para uma montagem discreta na estrutura,
  • Tratamento de superfície duplo para uma melhor resistência à corrosão,
  • Placa reforçada para uma maior resistência à deformação,
  • Placa com ângulos cortados para maior segurança,
  • Compatível com as secções de prumo de 90 x 90 mm no mercado.

Aplicação

Suporte



  • Suporte : betão, aço, madeira maciça, madeira lamelada colada, aglomerado de madeira, ...
  • Elemento suportado : madeira maciça, madeira lamelada colada, aglomerado de madeira, ...

Áreas de utilização

  • Vedações de jardim, painéis, divisórias,
  • Alpendres de jardim, piras de jardim, telheiros,
  • Estruturas leves e obras temporárias de jardim, ...



Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Dimensões e valores caraterísticos
Dimensões e valores caraterísticos
ReferênciaDimensões do conector
Dimensões e valores caraterísticos[mm]FurosOutro
A[mm]B[mm]C[mm]D[mm]E[mm]Esp.[mm]t₂[mm]Parte altaPlacaPeso[kg]
∅Ø12
PPJBT70PB711507115015022.5441.2
PPJBT90PB911509115015022.5441.5

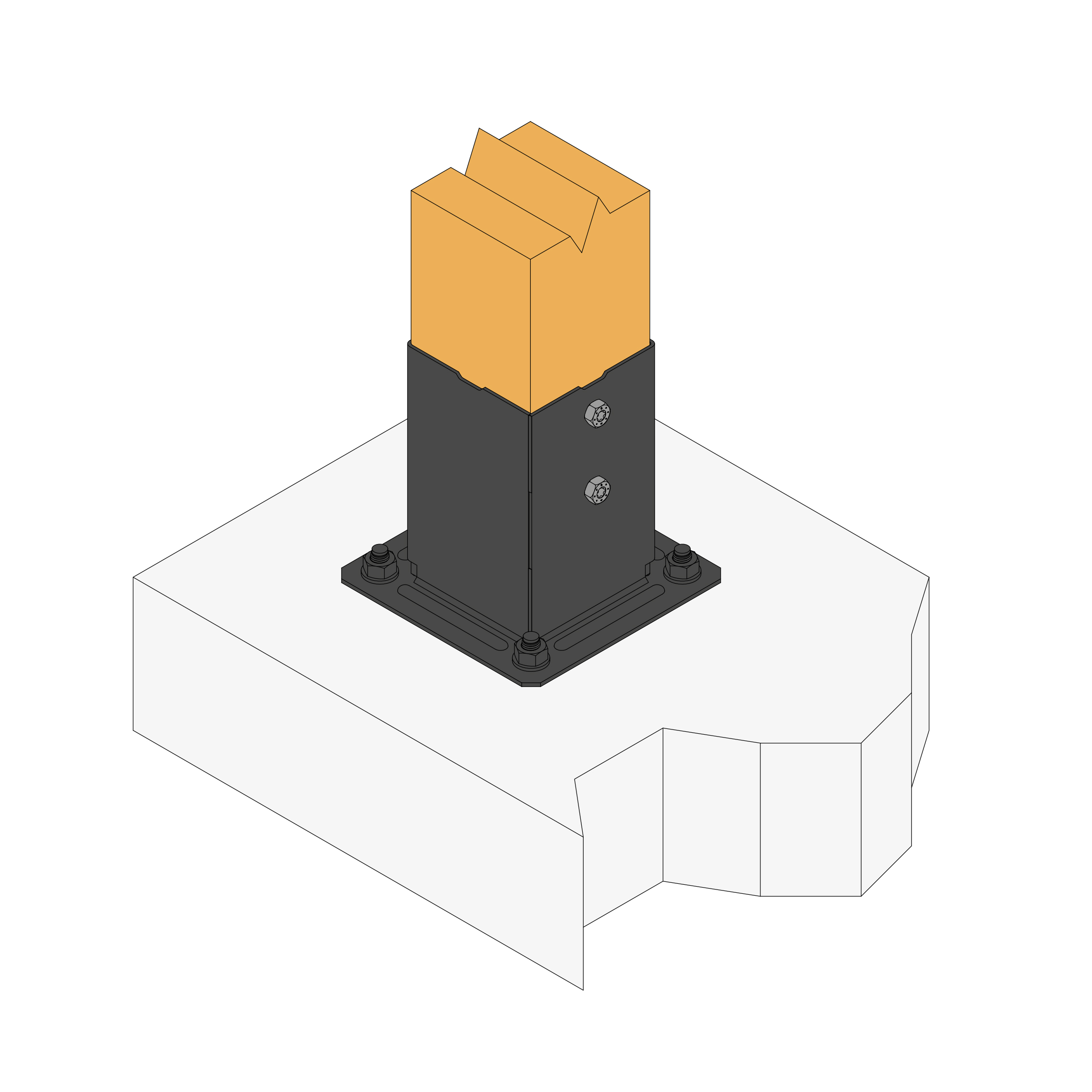

Instalação

Instalação

Fixações

Prumo :

  • Parafusos Ø10 mm
  • Tira-fundos LAG Ø10 mm.
  • SSH Ø10 mm

Placa :

  • Cavilha mecânica : perno WA M10-78/5,
  • Ancoragem química : resina AT-HP + haste roscada LMAS M10-120/25.

Atenção

A gama de jardim não foi concebida para aplicações estruturais sujeitas a forças importantes (vento, ...). As estruturas devem, também, ser corretamente concebidas e instaladas no jardim de modo a assegurar a capacidade de carga lateral do vento (travação).

PPJBTPB - zoom palissade.png
PPJBTPB - pergola.png
PPJBTPB - Palissade.jpg

Certification

Declarações ambientais de produto (DAP)

epd-certificate-sst-connectors
Sem histórico disponível

Produtos relacionados

Transferir

  • Design Series

    Design Series

    A Simpson Strong-Tie® apresenta a gama "Design Series”. Com linhas limpas e um acabamento estético de pintura em pó na cor preto, esta gama oferece um resultado perfeito para os projetos exteriores e garante anos de proteção contra as intempéries.
