PPJBMPB

Pé de prumo quadrado de jardim para muro baixo - Acabamento preto

Os pés de prumo quadrados PPJBM sobre placa são recomendados para pequenas obras, tais como vedações e estruturas de jardim ligeiras, em suportes estreitos.

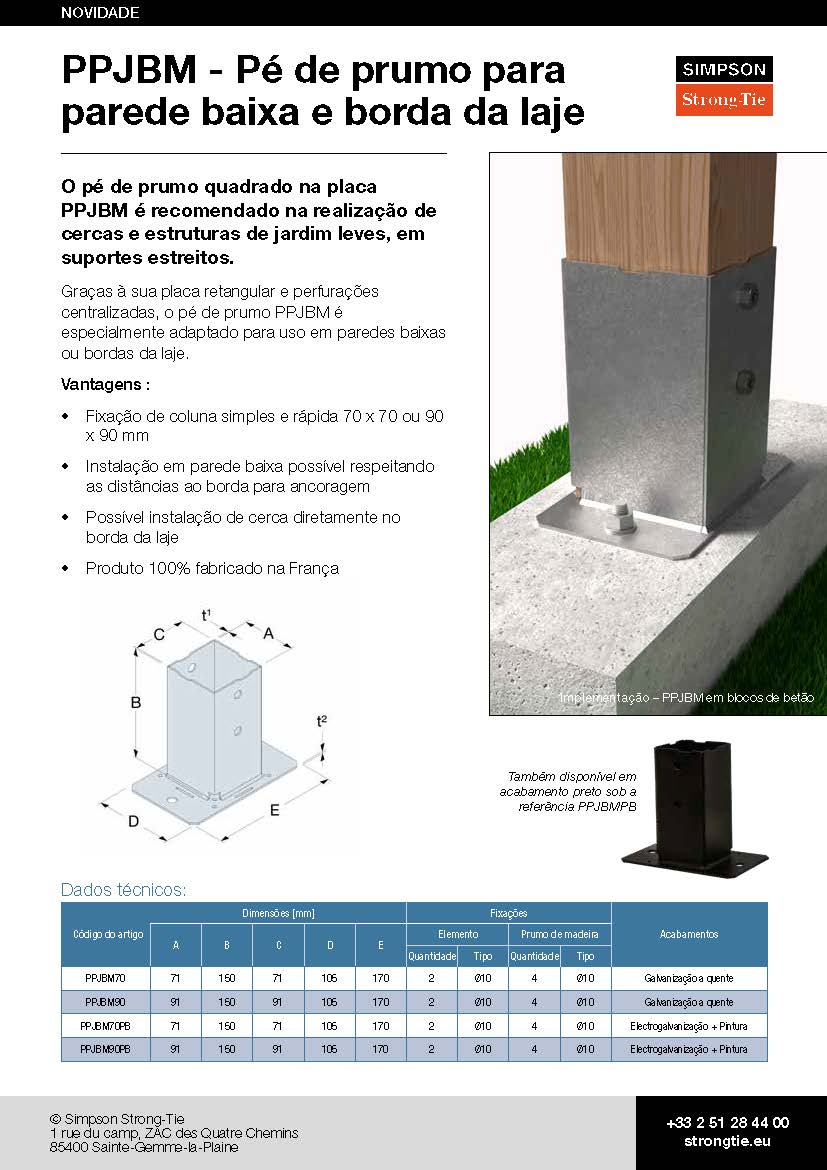

Ficha de Dados Técnicos

Classe de serviço 3

Aço eletrozincado

Exterior

Aço RAL 9005

Detalhes do produto

Imagens

C_PPJBM-raised_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

Características

Matéria

Aço S235JR para NF EN 10025,
Primário electrogalvanizado de acordo com a norma ISO 2081,
Acabamento pintura em pó Poliéster Architecture RAL9005.

Vantagens

Acabamento preto para montagem discreta na estrutura,
Tratamento duplo de superfície para uma melhor resistência à corrosão,
Placa rectangular e âncoras centradas para fixação facilitada em suportes estreitos,
Placa reforçada de 2,5 mm de espessura: alta resistência à deformação,
Ângulos da placa cortados para maior segurança.

Aplicação

Suporte

Elemento de suporte : betão, alvenaria...
Elemento suportado : madeira maciça, laminada colada, madeira composta...

Áreas de utilização

Vedações de jardim, painéis, cercas,
Casas de jardim, telheiros,
Estruturas ligeiras e estruturas temporárias de jardim…

Dados técnicos

Dimensões

Dimensões

Referência	Dimensões [mm]							Perfurações
	A	B	C	D	E	t₁	t₂	Parte alta	Placa
	A	B	C	D	E	t₁	t₂	Ø11	Ø14
PPJBM70PB	71	150	71	105	170	2	2.5	4	2
PPJBM90PB	91	150	91	105	170	2	2.5	4	2

Instalação

Fixações

Poste :

Parafusos Ø10
Tira-fundo LAG Ø10 mm
Parafusos SSH Ø10 mm

Placa :
A escolha da âncora deve ser feita de acordo com a largura do suporte. A tabela abaixo mostra as distâncias mínimas a respeitar até os bordos.

Ancoragem química : resina AT-HP + haste roscada LMAS M10-120/25
Ancora mecânica : perno de ancoragem BOAX-II M10-92/10 ou WA M10-78/5

Advertência

A gama para jardins não é adequada para aplicações estruturais sujeitas a forças elevadas (vento, ...). As estruturas devem ser correctamente concebidas e implementadas para garantir que possam suportar cargas laterais de vento.

Instalação

Parte de baixo :
1. Posicionar o pé do prumo na estrutura,
2. Identificar a posição das âncoras sobre o suporte,
3. Furar o suporte verticalmente até o diâmetro e a profundidade correctos para as fixações escolhidas,
4. Fixar a placa ao solo utilizando as cavilhas de ancoragem seleccionadas.

Parte alta :
1. Colocar o poste no pé de prumo,
2. Fixar o poste no pé do prumo.
