PPB
Pé de prumo regulável
Estes pés de prumo são reguláveis em altura. Simples e rápidos de instalar, estes podem ser regulados em obra.
Marcação CE
ATE
Classe de serviço 3
EPD
Aço galvanizado
Exterior
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões e valores caraterísticos
Dimensões
| Referência | Dimensões do conector | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Outro | Dimensões e valores caraterísticos[mm] | Furos | Perfurações platine | |||||||||||
| N°de parafusos hexagonal | Qtd. por caixa | Peso[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | F[mm] | t[mm] | t₂[mm] | Redondo | Redondo | |
| Bolts[mm] | Ø12[mm] | |||||||||||||
| PPB80G | 2 | 10 | 1.9 | 80 | 80 | 58-158 | 140 | 100 | 50-192 | 20 | 8 | 8 | 4 | 4 |
Valores caraterísticos
Dimensões
| Referência | Capacidade da base do poste | |||||
|---|---|---|---|---|---|---|
| Valores caraterísticos - Madeira/betão | ||||||
| Fixacões | Valores característicos - Madeira C24[kN] | |||||
| Sobre prumo | Sobre betão | R1,k (2)[kN] | ||||
| Qdad | Tipo | Qdad | Tipo | 0 < F ≤ 100 | 100 < F ≤ 190 | |
| PPB80G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | min (88.3 ; 57.9/kmod) |
The following applies:

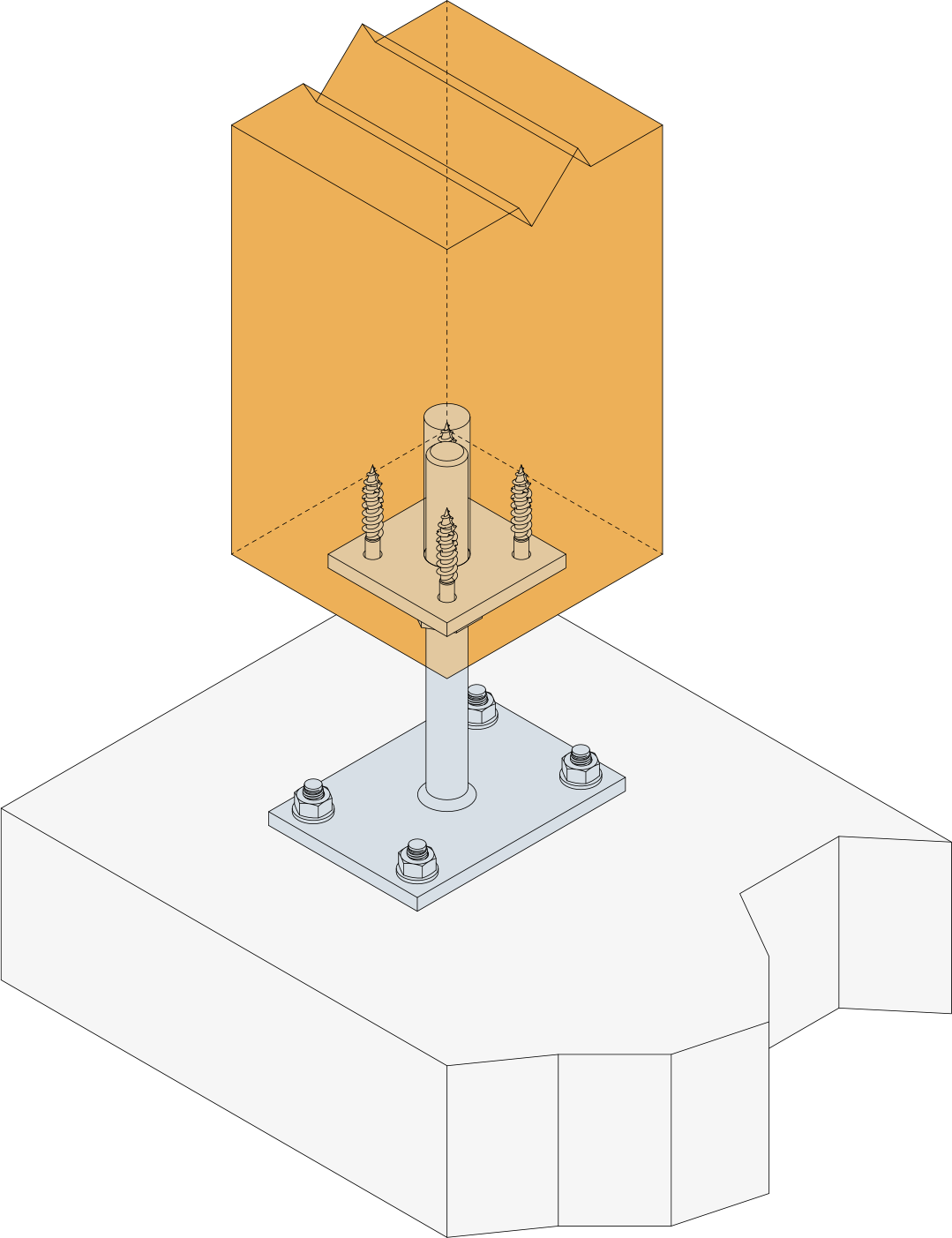

Instalação
Instalação
Biblioteca CAD e BIM
2D
PPB80G
-
-
-
-
-
3D
PPB80G
-
-
-
-
-
-
3D Simplified
Nailing Pattern
PPB80G
-
-
