PPD
Pés de prumo em U a selar
Os tipos PPD foram concebidos para facilitar a montagem. A instalação em betão requer reservas, mas permite regular os níveis antes de aplicar o betão.

Marcação CE

ATE
EPD

Classe de serviço 3

Exterior

Aço galvanizado
Detalhes do produto
Características
Matéria
- Aço S235JR galvanizado a quente conforme as normas NF EN 10025 e NF EN ISO 1461,
- Espessura : 5 mm.
Vantagens
- Capacidade de carga em elevação,
- Altura regulável graças à haste de fixação,
- Discrição melhorada.
Aplicação
Suporte
- Elemento de suporte : betão,
- Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira.
Áreas de utilização
- Prumos de alpendres, de pérgulas,
- Prumos de varandas,
- Prumos de terraços,
- Prumos de parapeitos.
Dados técnicos
Dimensões e valores caraterísticos
| Referência | Dimensões do conector | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Outro | Dimensões e valores caraterísticos[mm] | Furos | ||||||||
| Qtd. por caixa | Peso[kg] | A[mm] | B[mm] | C[mm] | F[mm] | F[mm] | t[mm] | Redondo | ||
| Ø5[mm] | Qdad | |||||||||
| PPD70/70G | 10 | 1.3 | 70 | 70 | 126.5 | 250 | 16 | 5 | 10 | 2 |
| PPD80/70G | 15 | 1.3 | 80 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD90/70G | 10 | 1.9 | 90 | 70 | 126.5 | 250 | 16 | 5 | 10 | 2 |
| PPD100/70G | 10 | 1.4 | 100 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD120/90G-FR | 10 | 1.9 | 120 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
| PPD140/90G-R | 10 | 2 | 140 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
Valores caraterísticos
| Referência | Capacidade da base do poste | |||||
|---|---|---|---|---|---|---|
| Valores caraterísticos - Madeira/betão | ||||||
| Fixacões | Valores característicos - Madeira C24[kN] | |||||
| Sobre prumo | R₂,ₖ | R3.k | R₄.ₖ | R₁,ₖ | ||
| Qdad | Tipo | Classe de betão | ||||
| C20/25 | ||||||
| PPD70/70G | 10 | CNA Ø4,0x40 | min (18.4 ; 13.5/kmod) | 3.6/kmod | min (10.9 ; 5.8/kmod) | min (63.5 ; 40.9/kmod) |
| PPD80/70G | 10 | CNA Ø4,0x40 | min (18.4 ; 11.4/kmod) | 3.7/kmod | min (10.9 ; 5.8/kmod) | min (81.9 ; 40.9/kmod) |
| PPD90/70G | 10 | CNA Ø4,0x40 | min (18.4 ; 10.4/kmod) | 5.5/kmod | min (14.6 ; 10.8/kmod) | min (94.8 ; 54.5/kmod) |
| PPD100/70G | 10 | CNA Ø4,0x40 | 8.7/kmod | 3.7/kmod | 5.8/kmod | 40.9/kmod |
| PPD120/90G-FR | 12 | CNA Ø4,0x40 | 9.4/kmod | 7.2/kmod | 11.4/kmod | 54.5/kmod |
| PPD140/90G-R | 12 | CNA Ø4,0x40 | 7.8/kmod | 7.2/kmod | 11.4/kmod | min (102.2 ; 54.5/kmod) |
Cargas combinadas:
or
Valores característicos simplificadas
| Referência | Capacidade da base do poste | |||||
|---|---|---|---|---|---|---|
| Valores caraterísticos simplificados - Madeira/betão | ||||||
| Fixacões | Valores característicos simplificadas - Madeira C24[kN] | |||||
| Sobre prumo | R2,k* | R3,k* | R4,k* | R₁,ₖ | ||
| Qdad | Tipo | Classe de betão | ||||
| C20/25 | ||||||
| PPD70/70G | 10.0 | CNA Ø4,0x40 | 18.4 | 5.5 | 8.9 | 62.9 |
| PPD80/70G | 10.0 | CNA Ø4,0x40 | 17.5 | 5.7 | 8.9 | 62.9 |
| PPD90/70G | 10.0 | CNA Ø4,0x40 | 16 | 8.4 | 14.6 | 83.8 |
| PPD100/70G | 10.0 | CNA Ø4,0x40 | 12.4 | 5.6 | 8.9 | 62.9 |
| PPD120/90G-FR | 12.0 | CNA Ø4,0x40 | 14.4 | 11.0 | 17.5 | 83.8 |
| PPD140/90G-R | 12.0 | CNA Ø4,0x40 | 12 | 11.0 | 17.5 | 83.6 |
* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem são BOAXII, SET-XP, WA, AT-HP, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.
Instalação
Instalação
Fixações
Em madeira :
- Pregos canelados CNA4,0,
- Parafusos Ø12,
- Tira-fundos Ø12 mm,
- Parafusos CSA5.0, CSA-Z 5.0, SSH Ø12.
Em betão :
- Fixação química com Resina AT-HP.

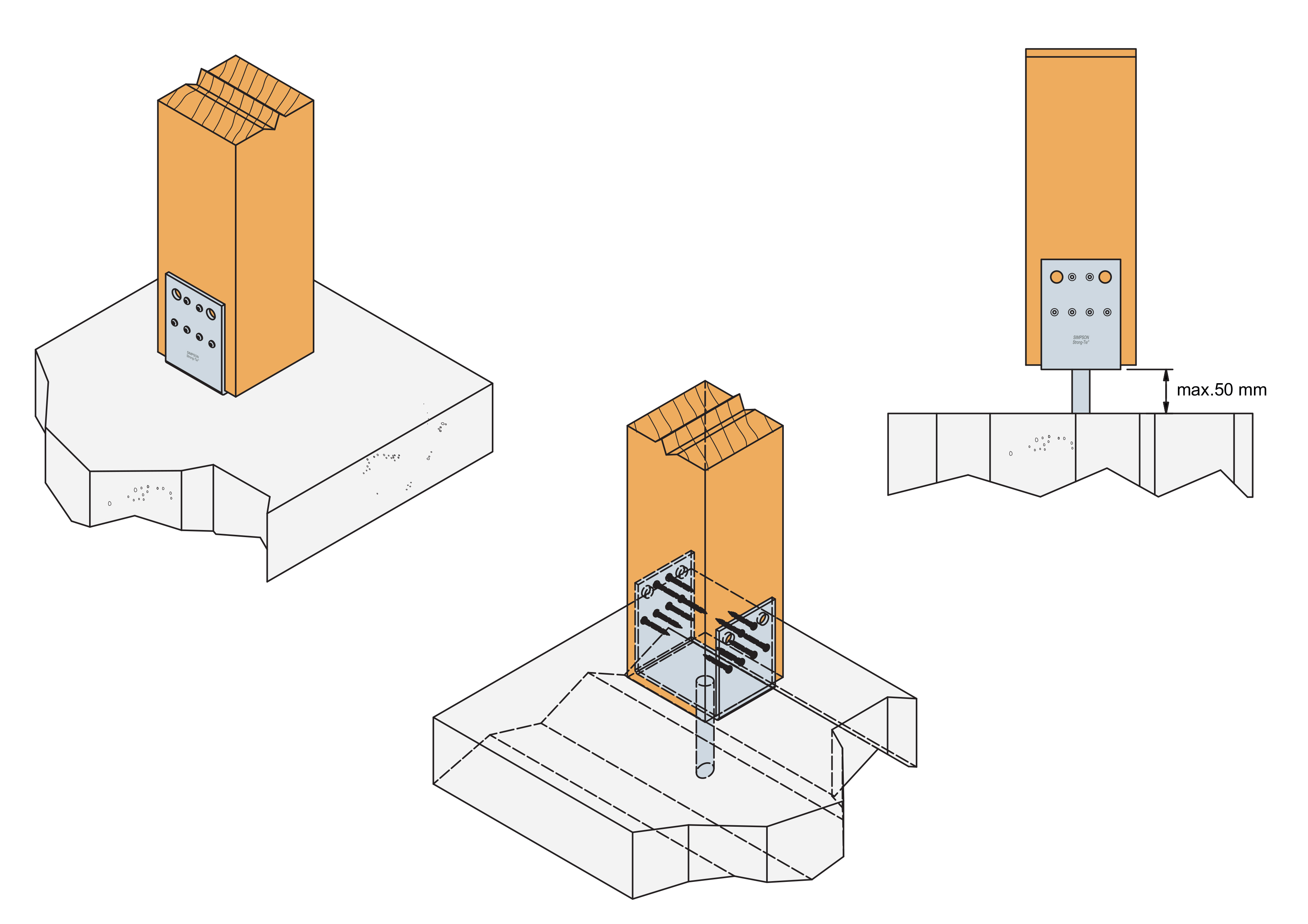

A distância entre a placa e o betão deve ser de 50 mm no máximo.

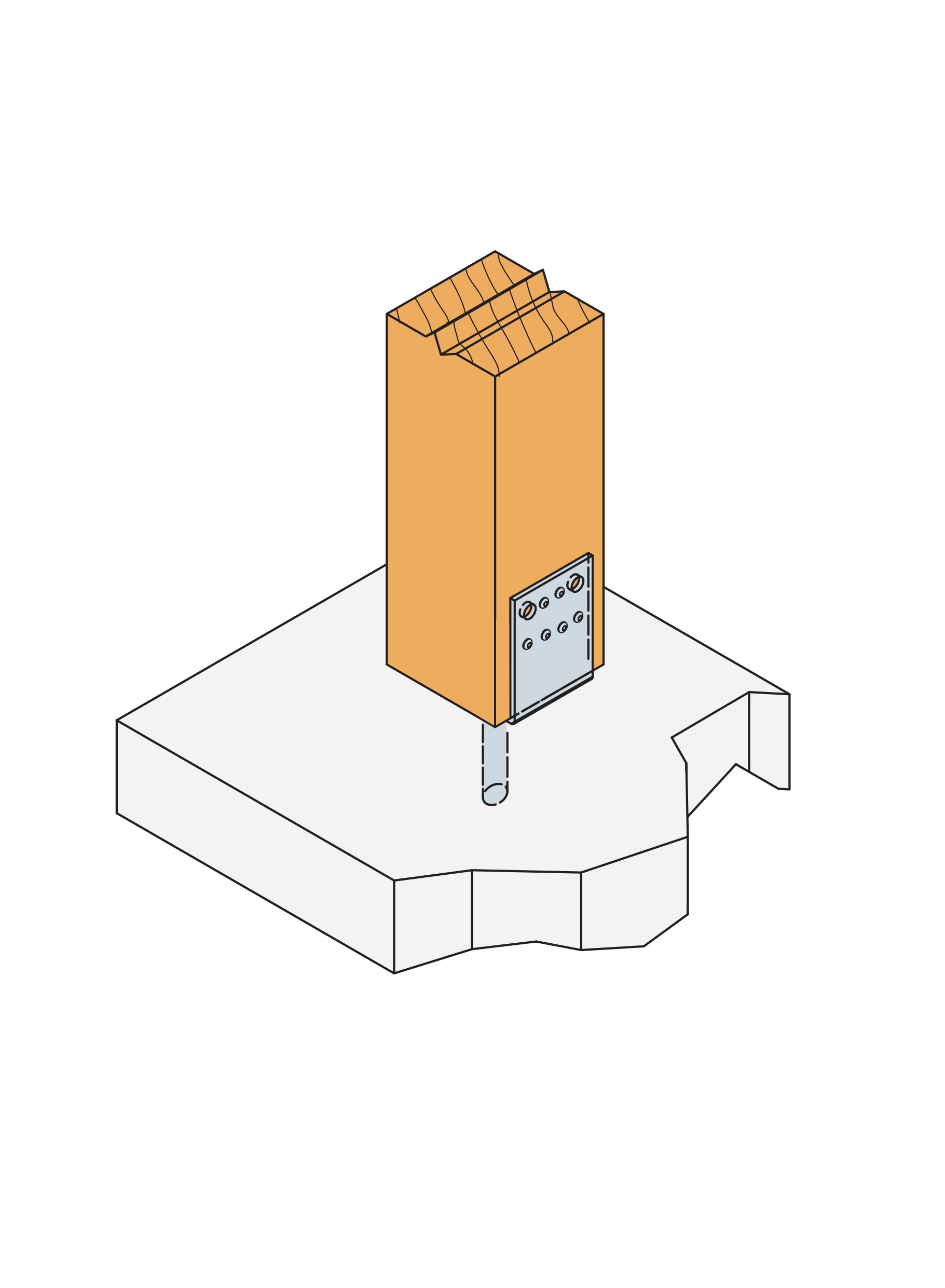

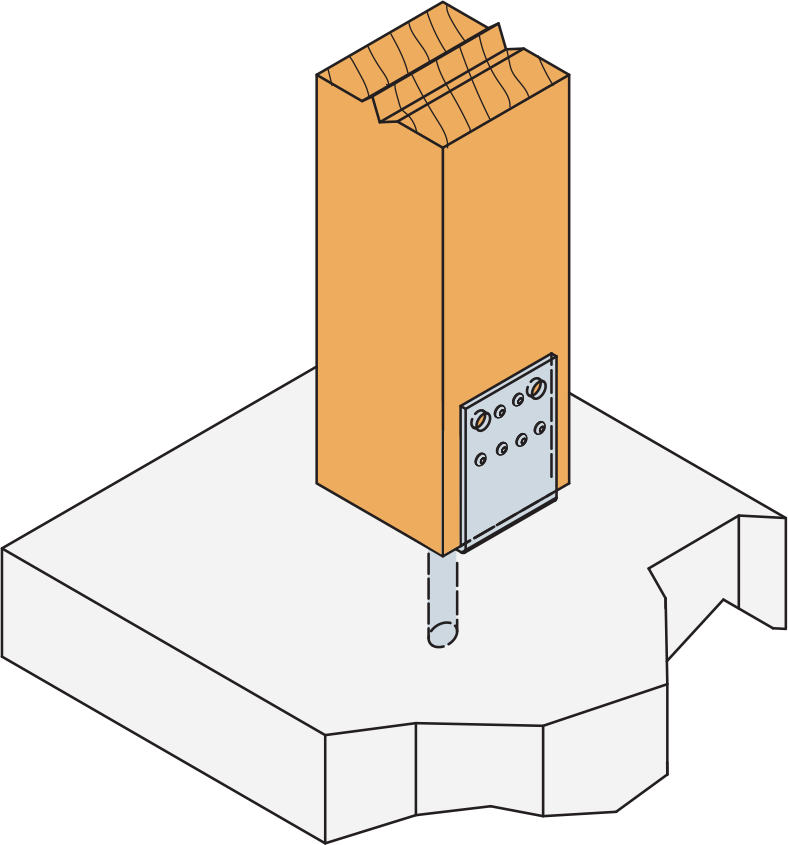

Instalação
Parte alta :
- Colocar o prumo no pé de prumo.
- Fixar o pé de prumo ao prumo.
Parte de baixo :
- Fixar o pé de prumo ao prumo.
- Perfurar o elemento verticalmente com o diâmetro e a profundidade determinados.
- Colocar o prumo e finalizar a fixação ao solo com a ajuda da fixação.
- O pé de prumo também pode ser mergulhado no betão quando este último for moldado.
