AG527P

Pés de prumo quadrados de jardim sobre placa

Os AG527P são recomendados para a realização de pequenas obras, como vedações de jardim. Muito fáceis de desmontar, são particularmente adequados para estruturas temporárias. O AG527P destina-se a ser aparafusado.

Ficha de Dados Técnicos
Classe de serviço 3
Classe de serviço 3
EPD
EPD
Exterior
Exterior
Aço galvanizado
Aço galvanizado
AG527P_SSTBP_homepage_FR_fr
AG527P_SSTBP_homepage_ES_es
AG527P_SSTBP_homepage_NL_nl
AG527P_SSTBP_homepage_PT_pt

Detalhes do produto

Imagens


Características

Matéria

  • Aço DD11 conforme a norma NF EN 10111
  • Acabamento galvanizado a quente conforme a norma NF EN ISO 1461

Vantagens

  • Placa com ângulos cortados para maior segurança

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, aglomerado de madeira
  • Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira

Áreas de utilização

  • Fixação de vedações,
  • Fixação de estruturas leves para jardim,
  • Fixação de obras temporárias...

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Dimensões e valores caraterísticos
Dimensões e valores caraterísticos
ReferênciaDimensões do conector
Dimensões e valores caraterísticos[mm]FurosOutro
A[mm]D[mm]B[mm]C[mm]E[mm]Esp.[mm]t₂[mm]Parte altaPlacaPeso[kg]
Ø8Ø12
AG527P9191130150150341641.4

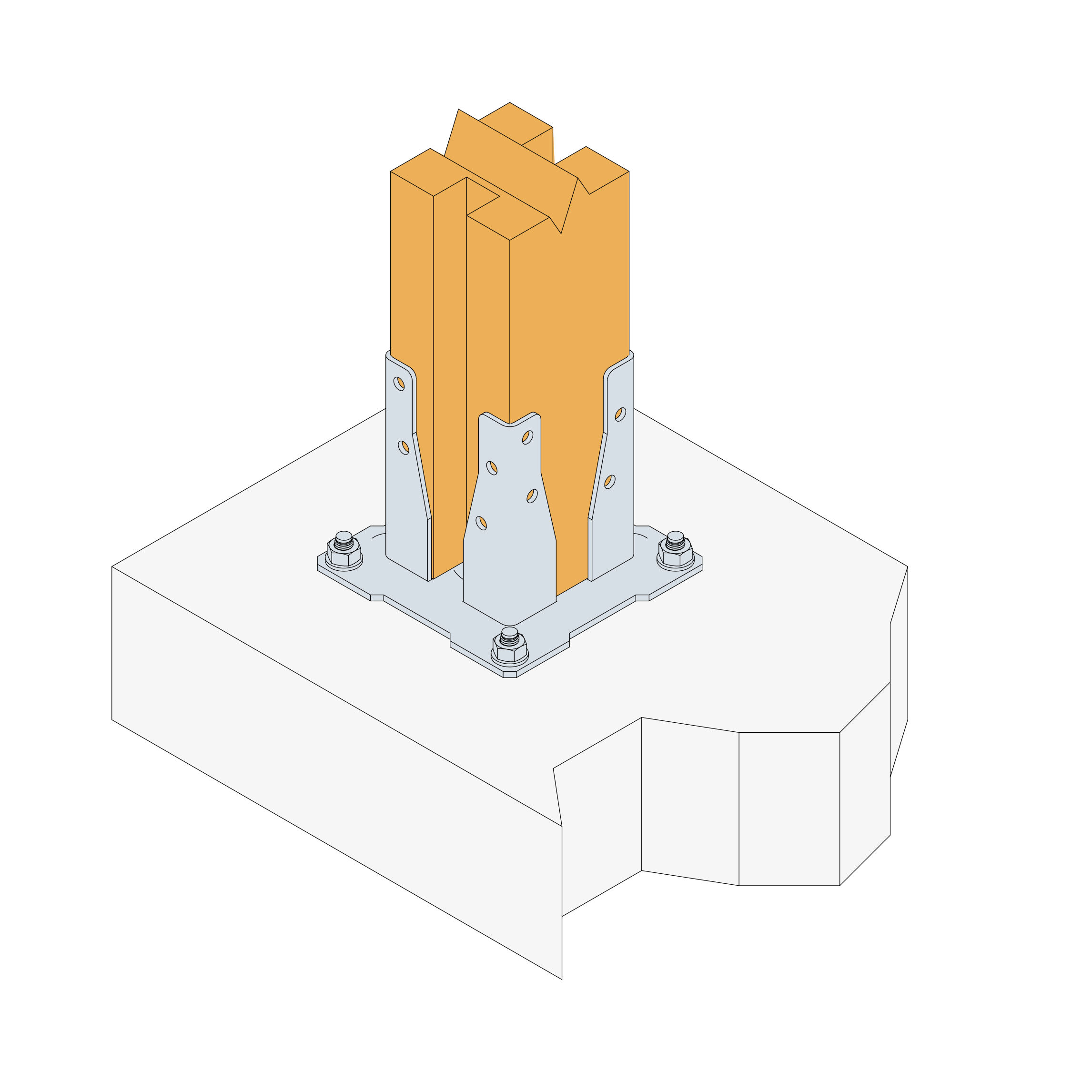

Instalação

Instalação

Fixações

Prumo :

  • Parafusos SSH Ø6.0x40 mm,
  • Tira-fundos Ø6 mm.

Placa :

  • Cavilha mecânica : perno WA M10-78/5 ou FM-753 CRACK 3DG M10x90/10
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

Atenção

A gama de jardim não foi concebida para aplicações estruturais sujeitas a forças importantes (vento, ...). As estruturas devem, também, ser corretamente concebidas e instaladas no jardim de modo a assegurar a capacidade de carga lateral do vento (travação, ...).
