APB100/150

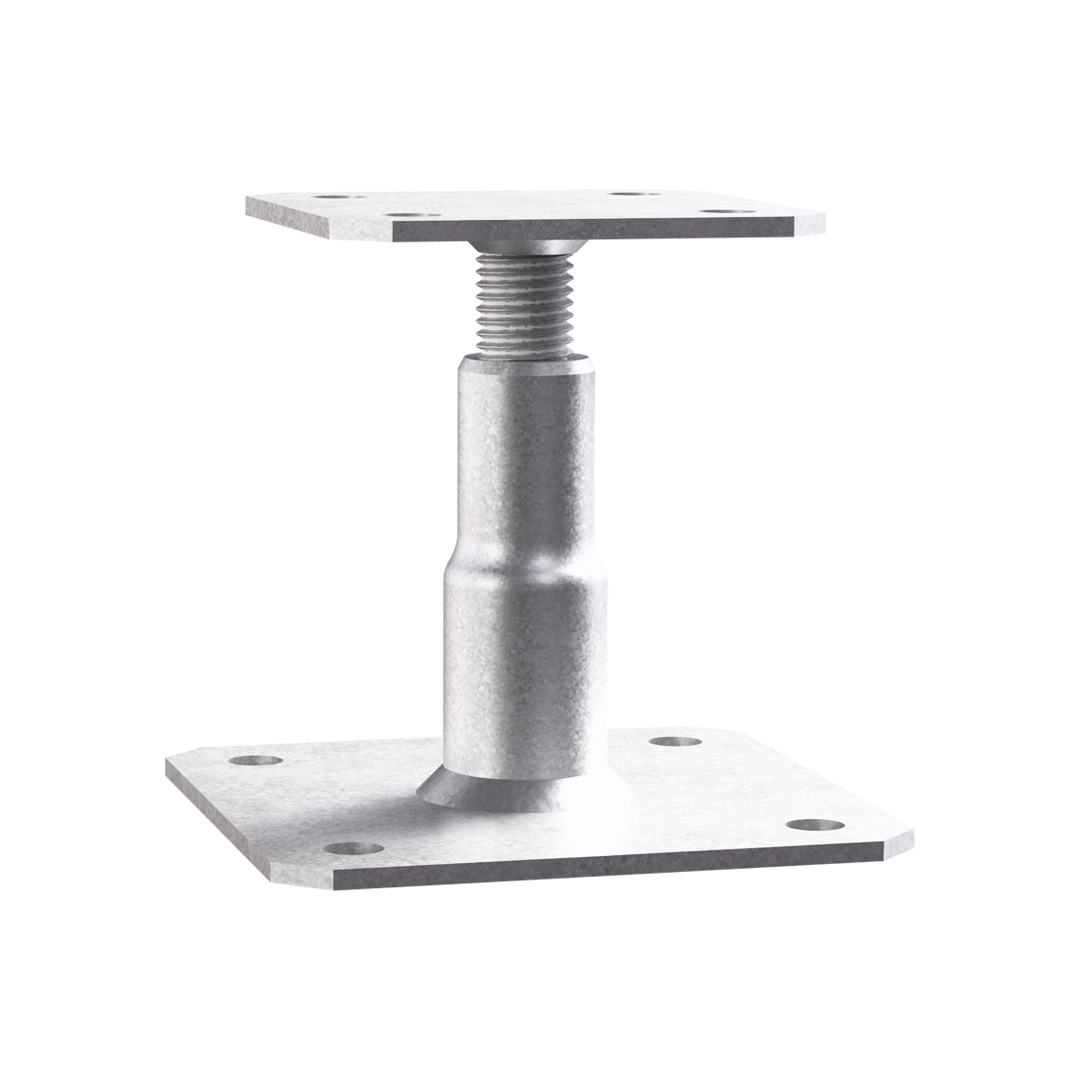

Pés de prumo reguláveis

Estes pés de prumo são reguláveis em altura. Simples e rápidos de instalar, estes podem ser regulados em obra.

Marcação CE
ATE
Classe de serviço 2
Aço eletrogalvanizado 20µm

Detalhes do produto

Imagens

Características

Matéria

  • Aço S235 JR conforme a norma NF EN 10025,
  • Eletrozincado conforme a norma NF EN ISO 2081,
  • Espessura : 4 mm.

Vantagens

  • Não necessita de qualquer maquinaria,
  • Reguláveis na obra.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, betão,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

  • Alpendres,
  • Pérgulas,
  • Varandas.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Furos Perfurações platine
A B D E F G t Ø12 Ø12
APB100/150100100130130100-15020444
Array

Desempenho de produto - madeira sobre betão

Referência Fixacões Valores característicos - Madeira C24 [kN]
Sobre prumo Sobre betão R1,k R1,k*
Qdad Tipo Qdad Tipo
APB100/1504Ø104Ø10 **58/kmod^0,569.3

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

** Ver a gama de ancoragem Simpson Strong-Tie para encontrar o produto apropriado. As soluções de ancoragem típicas e dependem do tipo de betão, entre-eixo e das distâncias nos bordos.

Instalação

Instalação

Instalação

Parte alta :

  1. Colocar a placa superior do pé de prumo sob o prumo.
  2. Fixar esta placa ao prumo com a ajuda do tira-fundos LAG ou SSH Ø10x50 (necessária pré-perfuração),

Parte de baixo :

  1. Posicionar o prumo verticalmente na estrutura.
  2. Identificar a posição das ancoragens ao solo no elemento.
  3. Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
  4. Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.

ATENÇÃO : Para a instalação deste pé de prumo, a secção de madeira máxima recomendada é de 200 x 200 mm.
