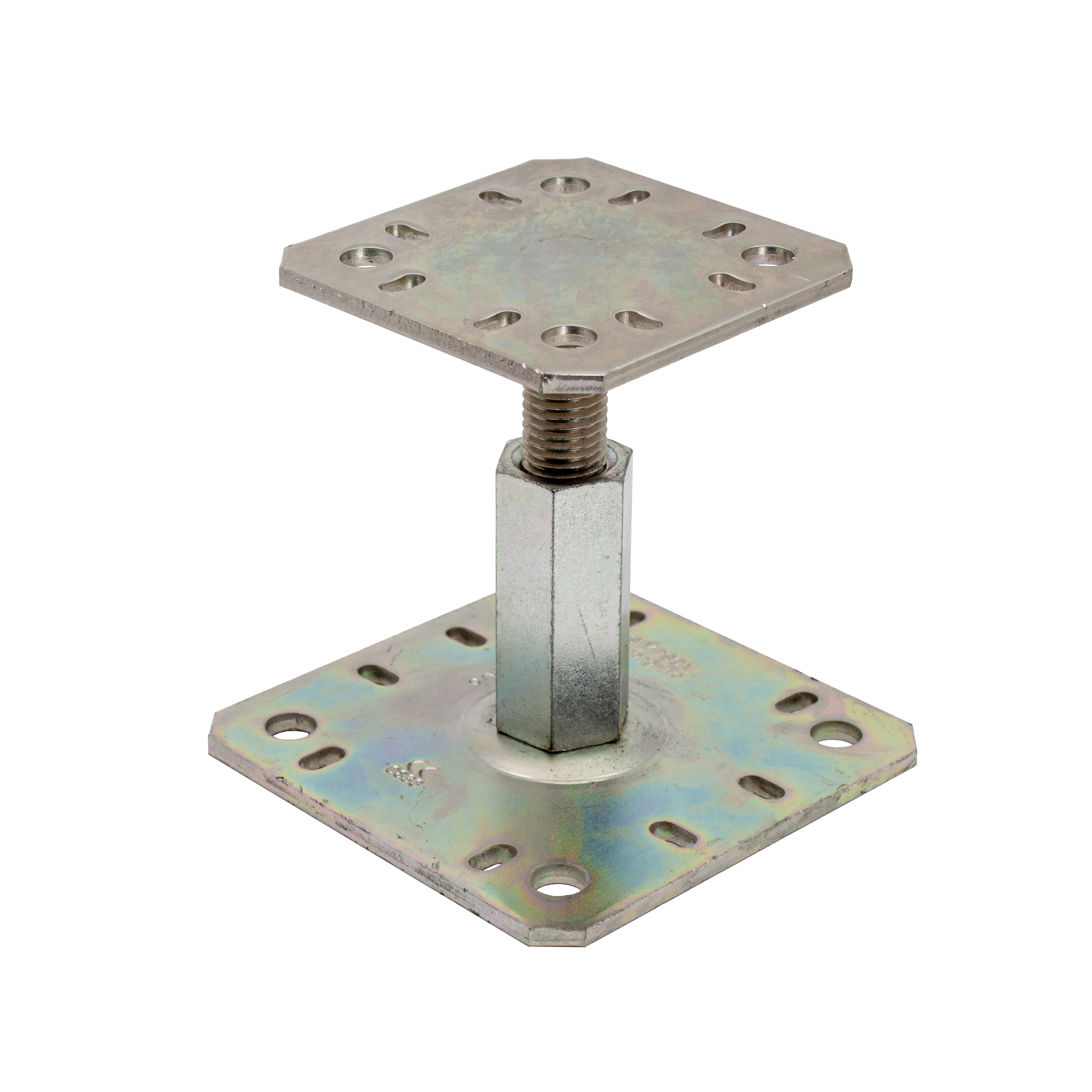

Pés de prumo reguláveis

Estes pés de prumo são reguláveis em altura. Simples e rápidos de instalar, estes podem ser regulados em obra.

Ficha de Dados Técnicos

Marcação CE

ATE

Aço eletrozincado

Classe de serviço 2

EPD

PPRC_SSTBP_homepage_LV_en

PPRC_SSTBP_homepage_PL_pl

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025,
Acabamento eletrozincado amarelo irisado (sem Cromo VI), em conformidade com a NF EN ISO 2081,
Espessura : 5 mm.

Vantagens

O PPRC pode ser regulado depois de aplicado,
Não necessita de qualquer maquinaria.

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, betã, ...
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, ...

Áreas de utilização

Alpendres,
Pérgulas,
Varandas, ...

Dados técnicos

Dimensões

Referência	Dimensões do conector
	Prumo	Dimensões e valores caraterísticos[mm]							Perfurações		Holes Flange C		Outro
	dimensão[mm]	A[mm]	B[mm]	D[mm]	E[mm]	F[mm]	G Ø[mm]	t[mm]	Redondo	Oblongo	Redondo	Oblongo	Peso[kg]
	dimensão[mm]	A[mm]	B[mm]	D[mm]	E[mm]	F[mm]	G Ø[mm]	t[mm]	Ø12	Ø6x12	Ø12	Ø6x12	Peso[kg]
PPRC	100x100 to 200x200	100	100	130	130	100 - 150	30	5	4	8	4	8	1.4

Valores Caraterísticos

Dimensões

Referência	Capacidade da base do poste
	Valores caraterísticos - Madeira/betão[kN]
	Fixacões				Valores característicos - Madeira C24[kN]
	Sobre prumo		Sobre betão		R₁,ₖ
	Qdad	Tipo	Qdad	Tipo	R₁,ₖ
PPRC	4	Ø10	4.0	Ø10*	51.1 / kmod^0.5

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores Característicos simplificadas - Madeira sobre betão

Dimensões

Referência	Capacidade da base do poste
	Valores caraterísticos simplificados - Madeira/betão
	Fixacões				Valores característicos simplificadas - Madeira C24[kN]
	Sobre prumo		Sobre betão		R₁,ₖ**
	Qdad	Tipo	Qdad	Tipo	R₁,ₖ**
PPRC	4	Ø10	4.0	Ø10*	57.1

** A capacidade característica publicada baseia-se na duração da carga a médio prazo e na classe de serviço 2 de acordo com EC5 (EN 1995). Para outras durações de carga e classe de serviço, consultar a ETA para obter capacidades mais precisas.

Instalação

Fixações

Em prumo de madeira :

Tira-fundos LAG 10x80.
Parafuso SSH Ø10 x 80 mm

Em betão :

Cavilha mecânica : perno FM 753 EVO M10x78/5 ou alternativa FM-753 M10x75/5 3DG (Revestimento adequado para utilização no exterior),
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

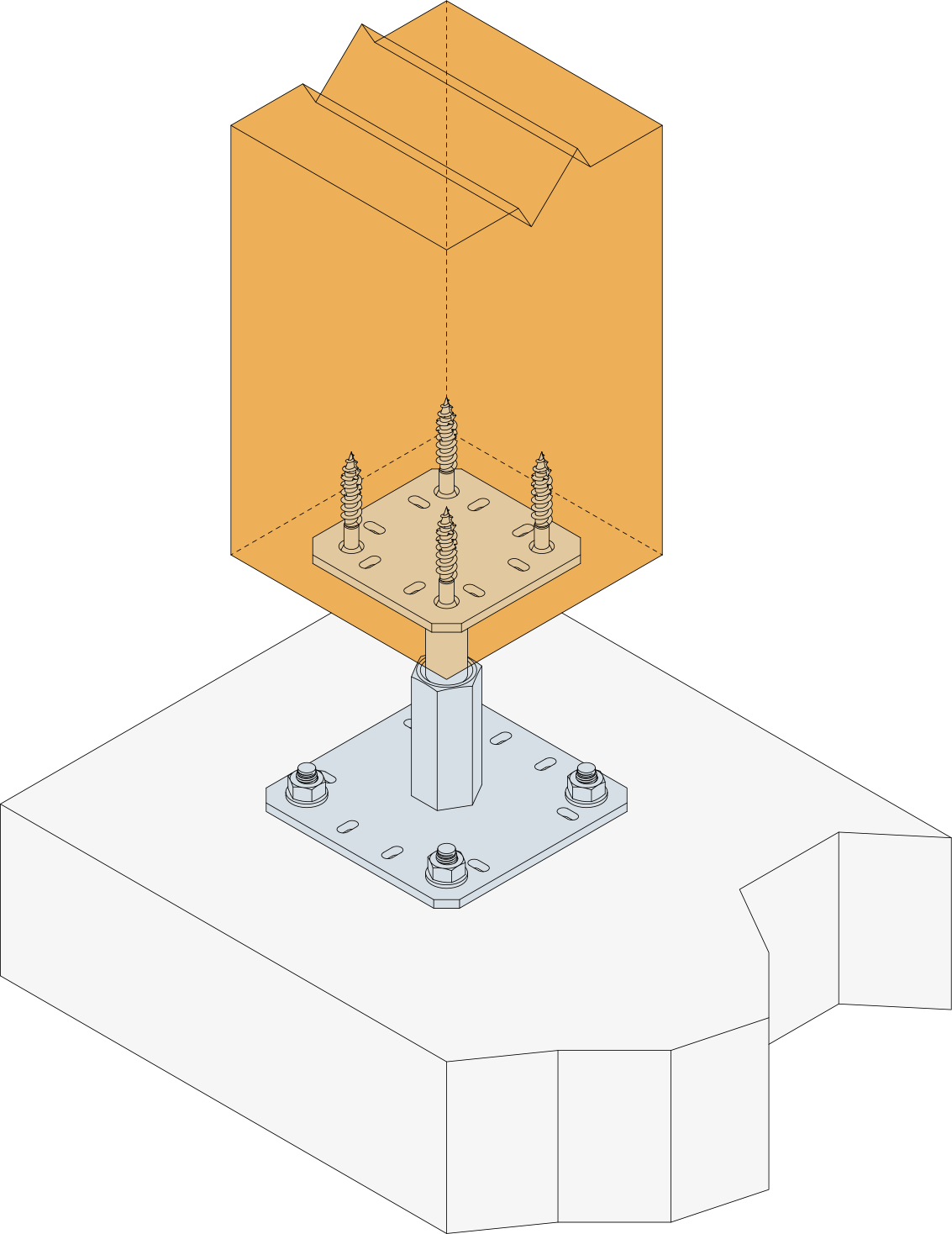

Instalação

Parte alta :

Colocar a placa superior do pé de prumo sob o prumo.
Fixar esta placa ao prumo com a ajuda do tira-fundos LAG ou SSH (necessária pré-perfuração).

Parte de baixo:

Posicionar o prumo verticalmente na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.
