CCW

Placa para paredes de cortina direita e esquerda

As placas para paredes de cortina CCW, modelos para lado direito ou esquerdo, são esquadros cujo objetivo é fixar os pilares de madeira das paredes de cortina a uma laje de betão. Estas placas permitem obter uma distância de 50 mm entre os dois elementos. As placas foram concebidas para suportar cargas perpendiculares às fibras da madeira (compressão/tensão) e permitir a liberdade de movimento do pilar, no sentido das fibras, até +/- 10 mm.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

Aço galvanizado Z275

Detalhes do produto

Imagens


Características

Materia

Aço galvanizado S250GD + Z275,
Espessura : 2,5 mm.

Vantagens

Disponível em dois modelos : CCWR (lado direito) e CCWL (lado esquerdo),
Fácil de instalar,
Conexão discreta,
Permite a deslocação vertical livre do pilar,
Permite um intervalo entre o pilar e o betão,
Inclui marcações para indicar a distância ao bordo limite.

Aplicação

Elementos de madeira

Pilares de madeira.

Suporte

Classe mínima do betão : C20/25.

Áreas de utilização

Conexão de paredes de cortina em madeira contínuas a uma estrutura em betão.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]					Holes flange C	Ala B
Referência	A	B	C	D	t	Ø14	Ø5x25
CCWR260/2	260	35.5	40	12.5	2	1	5

Valores caraterísticos

Referência	Valores característicos - Madeira sobre betão ou aço
	Fixacões				Valores característicos - Madeira classe C24 [kN]
	Aba C		Aba B		R_1.k		R_6.k
	Qdad	Tipo	Qdad	Tipo	5x CNA4.0x35	3x CSA5.0x50	5x CNA4.0x35	3x CSA5.0x40
CCWR260/2	1	Ø12*	**	**	6.8	6.4	9.1	6.6

A capacidade da cavilha de madeira quanto à tensão exercida perpendicularmente sobre o grão da madeira deverá ser verificada pelo utilizador.

* Tem de ser utilizada a âncora adequada, cumprindo as distâncias mínimas indicadas na ETA correspondente. O utilizador deverá verificar a capacidade da âncora em separado.

** Consulte as colunas da tabela Capacidade caraterística para obter o tipo de elemento de fixação que pode ser utilizado na cavilha. As capacidades variam consoante o tipo de elemento de fixação utilizado.

Instalação

Fixações

Em betão :

Perno mecânico WA M12-104/5 ou FM-753 CRACK M12X120/20 3DG,
AT-HP + LMAS M12-150/35.

Em madeira :

Pregos canelados CNA4,0x35,
Parafusos de conexão CSA5,0x40.

Instalação

É permitido um intervalo de 0 a 50 mm entre a parede de madeira e o bordo do betão,
As fixações devem ficar centradas nos furos oblongos, conforme ilustrado a seguir,
As distâncias mínimas devem ser respeitadas, conforme ilustrado a seguir,

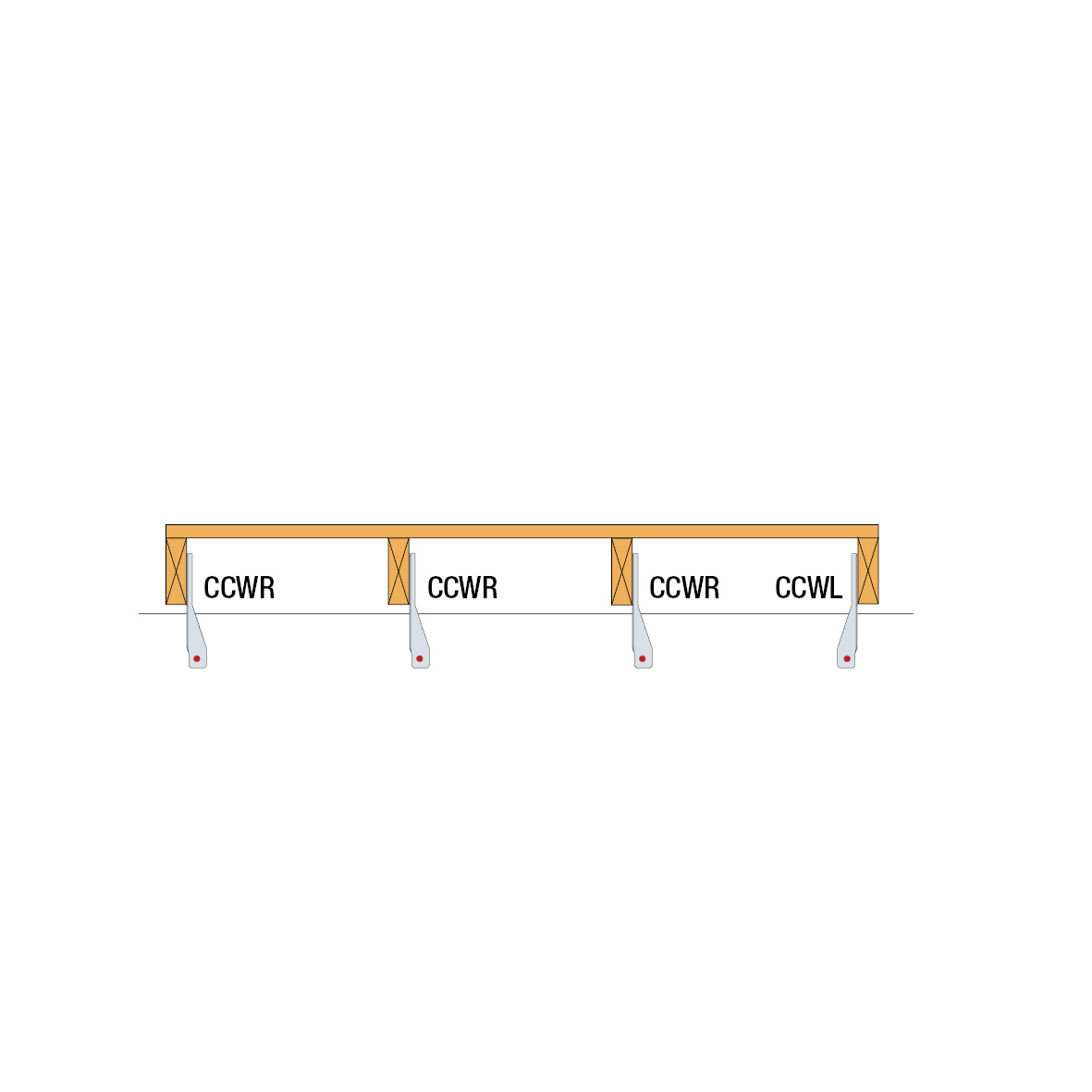

O esquema das placas CCW deve respeitar as duas condições seguintes :

Para cada parede de madeira, independentemente do seu comprimento, deve existir no mínimo uma placa CCWR e uma placa CCWL.
No mínimo deverá existir uma placa CCW no sentido oposto, a cada quatro conexões.
