Em elemento suportado :

• Parafuso CSA5.0x35PB mm.

Em suporte :

Elemento de madeira :

• Parafuso CSA5.0x35PB mm.

Elemento de aço:

• Parafusos Ø10 mm...

Elemento de betão :

• Cavilha mecânica : perno WA M10-78/5,
• Ancoragem química : resina AT-HP com haste roscada LMAS M10-120/25.

Elemento de alvenaria de blocos ocos (verificar as capacidades de carga das ancoragens) :

• Resina AT-HP ou POLY-GP + haste roscada LMAS M10-120/25 + peneira SH M16-130.

Em madeira :

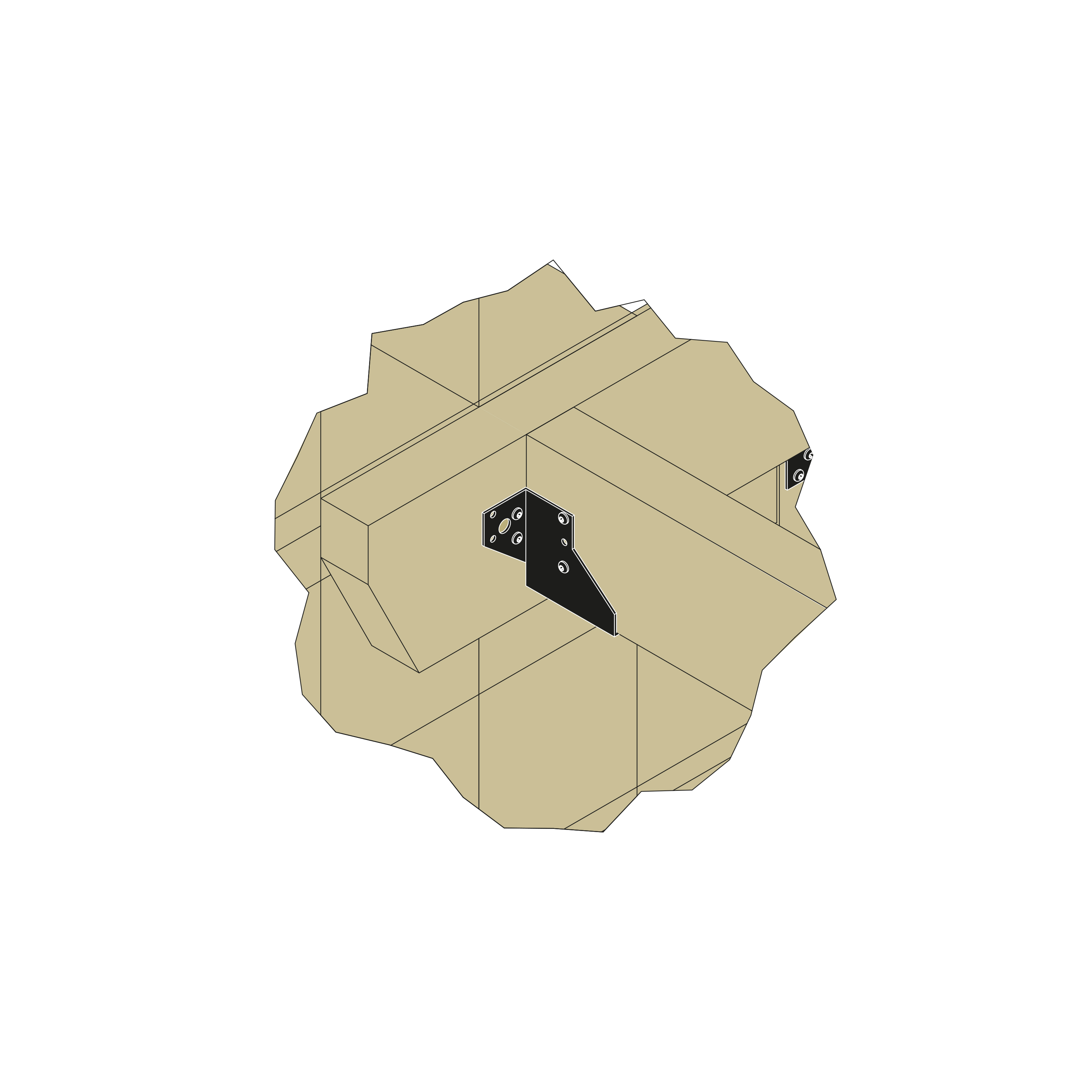

1. Traçar a localização da viga suportada sobre o suporte.
2. Posicionar o suporte e fixar previamente as abas de cada lado.
3. Ajustar o suporte relativamente aos traçados: o suporte deve estar ligeiramente mais aberto no topo do que em baixo de modo a facilitar a instalação da viga suportada.
4. Finalizar a fixação em cada aba.
5. Posicionar a viga suportada no suporte e fixar com aparafusamento parcial ou total.

Em betão :

1. Método 1 : Traçar a localização dos furos aplicando o suporte na viga.
2. Método 2 : Traçar a localização da viga sobre o elemento, posicionar o suporte e identificar o centro dos furos.
3. Perfurar o elemento com uma broca adaptada.
4. Posicionar o suporte e fixar o elemento com pernos de ancoragem.
5. Posicionar a viga suportada no suporte antes de a fixar.
