S1530 & S1030
Suporte de ângulo variável de 10° a 30° e de 15° a 30°
O suporte de ângulo variável para madeira de asna pequena foi estudado para montagens entre 10° e 30° ou 15° e 30°. Disponível para asnas pequenas (38 mm) e para asnas pequenas duplas (80 mm).

Marcação CE

ATE
Novidade

Aço galvanizado Z275
EPD

Classe de serviço 2

Interior
Detalhes do produto
Imagens
Características
Matéria
- Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
- Espessura : 1,5 mm a 2 mm consoante os modelos.
Ventagens
- Grande variedade de utilizações, entre 10° e 30° para o S1030 e entre 15° e 30° para o S1530.
Aplicação
Suporte
- Elemento de suporte : madeira, betão, aço,
- Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira.
Areas de utilizaçao
- Madres,
- 1/2 asnas,
- Vigas mestras de telhado,
- Madres.
Dados técnicos
Dimensões e valores caraterísticos
| Referência | Dimensões do conector | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensões e valores caraterísticos[mm] | Furos portador | Furos suportado | Outro | |||||||
| A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | t[mm] | Redondo | Redondo | Peso[kg] | ||
| Ø5[mm] | Ø11[mm] | Ø5[mm] | ||||||||
| S1030D/38/2 | 77.5 | 97 | - | 217 | 124.5 | 2 | 20 | 4 | 9 | 0.4 |
| S1030G/38/2 | 77.5 | 97 | - | 217 | 124.5 | 2 | 20 | 4 | 9 | 0.4 |
| S1530D/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 | 0.8 |
| S1530G/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 | 0.8 |
Product capacities – Timber to timber – Full nailing
| Referência | Dimensões do conector | ||
|---|---|---|---|
| Secções de madeira[mm] | |||
| Altura | Largura | ||
| Máx.[mm] | Larguras[mm] | Máx.[mm] | |
| S1030D/38/2 | - | 36 | 40 |
| S1030G/38/2 | - | 36 | 40 |
| S1530D/80/2 | - | 76 | 80 |
| S1530G/80/2 | - | 76 | 80 |
* 7 CNA4.0x35 for angle between 10 and 14°, 8 CNA4.0x35 for any angle between 15 and 30°
Instalação
Instalação
Fixações
Elemento de suporte :
- Pregos CNA Ø4,0 x 35 mm,
- Parafusos CSA Ø5.0x35 mm.
Elemento suportado :
Em madeira :
- Pregos CNA Ø4,0 x 35 mm,
- Parafusos CSA Ø5.0x35 mm,
- SSH Ø 12.0 x 60 - 80 mm.
Elemento de betão :
- Cavilha mecânica : perno FM 753 EVO M10x78/5,
- Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.
Elemento de alvenaria de blocos ocos :
- Ancoragem química : resina AT-HP ou POLY-GP + LMAS M10-120/25 + peneira SH M16-130.
Em aço :
- Parafusos Ø10.

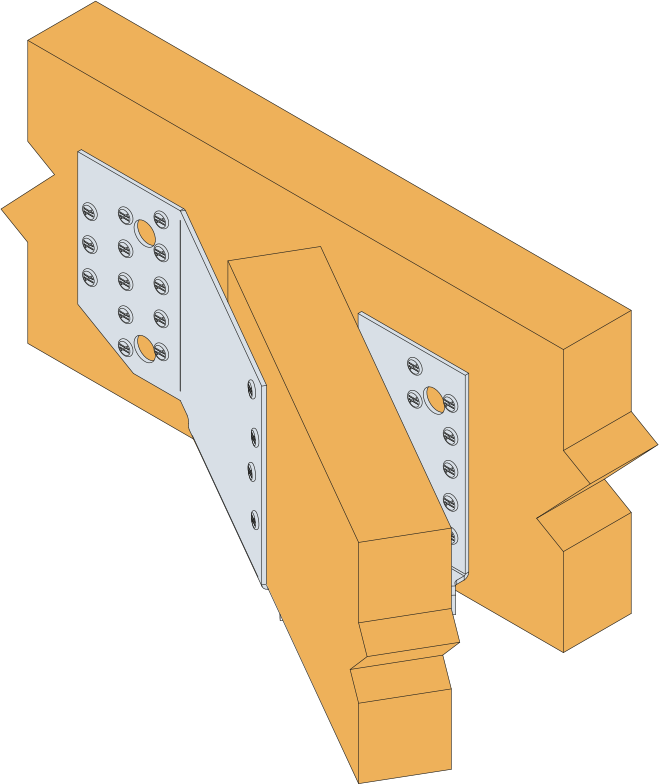

Instalação
Em madeira :
- Traçar a localização da viga suportada sobre a viga.
- Posicionar o suporte e pré-fixar as abas de cada lado.
- Ajustar o suporte relativamente aos traçados. O suporte deve estar ligeiramente mais aberto em cima do que em baixo para facilitar a instalação da viga suportada.
- Finalizar a fixação de cada aba.
- Posicionar a viga no suporte.
- Posicionar a viga suportada no suporte.
- Em madeira, há dois tipos de pregagem total ou parcial.
Em betão :
- Método 1 : Traçar a localização dos furos com a ajuda do quadro de posições dos furos, disponível na ficha técnica.
- Método 2 : Traçar a localização da viga sobre o elemento, posicionar o suporte e identificar o centro dos furos.
- Perfurar o elemento com uma broca adaptada.
- Posicionar o suporte e fixar o elemento com pernos de ancoragem.
- Posicionar a viga suportada no suporte.
- Fixar a viga sobre o suporte.
