GSE 4

Suporte grande com abas exteriores

Os suportes grandes com abas exteriores são recomendados para diversas situações. Permitem montar uma estrutura eficazmente sem maquinaria especial e, assim, tornar a obra mais fiável. Do mesmo modo, a multiplicidade de aplicações possibilitada pela polivalência destes produtos fazem com que sejam hoje incontornáveis na construção. As abas dobradas para o interior permitem uma montagem mais discreta.

Marcação CE
ATE
Classe de serviço 2
Fogo
Aço eletrogalvanizado 20µm

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
  • Espessura : 4 mm.

Vantagens

  • Instalação rápida e simples,
  • Os suportes com uma espessura de 4 mm estão conformes às regras MADEIRA FOGO 88,
  • Larguras à escolha consoante los intervalos indicados.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, aglomerado de madeira, laminada colada, betão, aço,
  • Elemento suportado : madeira maciça, aglomerado de madeira, asnas trianguladas, perfis.

Áreas de utilização

  • Barrotes, madres,
  • Vigas lisas e pilar de revestimento de proteção,
  • Batentes de varas,
  • Reforço de montagens existentes, ...

Dados técnicos

Dimensões

Desenvolvimentos e larguras

Referência Dimensions [mm]
Desdobrado Larguras głębokość
GSE300/4X 300 32 - 110 110
GSE340/4X 340 32 - 110 110
GSE380/4X 380 32 - 136 110
GSE440/4X 440 32 - 136 110
GSE500/4X 500 32 - 136 110
GSE500/4X-AL 500 137 - 200 110
GSE540/4X 540 32 - 136 110
GSE540/4X-AL 540 137 - 200 110
GSE600/4X 600 32 - 136 110
GSE600/4X-AL 600 137 - 200 110
GSE660/4X 660 32 - 136 110
GSE660/4X-AL 660 137 - 200 110
GSE720/4X 720 32 - 136 110
GSE720/4X-AL 720 137 - 200 110
GSE780/4X 780 32 - 136 110
GSE780/4X-AL 780 137 - 200 110
GSE840/4X 840 32 - 136 110
GSE840/4X-AL 840 137 - 200 110
GSE900/4X 900 32 - 136 110
GSE900/4X-AL 900 137 - 200 110
GSE960/4X 960 32 - 136 110
GSE960/4X-AL 960 137 - 200 110
GSE1020/4X 1020 32 - 136 110
GSE1020/4X-AL 1020 137 - 200 110

No caso das larguras intermédias, a resistência caraterística a ter em conta (incluindo os valores sob incêndio) é o mais baixo dos valores indicados para as larguras inferiores e superiores de desenvolvimento idêntico.

Para mais informações sobre os valores das cargas em função da largura do suporte, contacte o departamento técnico.

Dimensões e valores caraterísticos

Referência Portador [mm] Dimensões e valores caraterísticos [mm] Furos portador Furos suportado
Larguras Altura A B C D F t Ø5 Ø13 Ø5
Larguras Máx.
GSE300/32/4 32 144 201 32 134 110 45.5 118 4 12 2 6
GSE340/32/4 32 164 231 32 154 110 45.5 118 4 16 2 8
GSE300/38/4 38 141 197 38 131 110 45.5 118 4 12 2 6
GSE340/38/4 38 161 227 38 151 110 45.5 118 4 16 2 8
GSE440/38/4 38 211 302 38 201 110 45.5 118 4 22 4 12
GSE300/50/4 50 135 188 50 125 110 45.5 118 4 12 2 6
GSE340/50/4 50 155 218 50 145 110 45.5 118 4 16 2 8
GSE500/50/4 50 235 338 50 225 110 45.5 118 4 28 4 14
GSE300/64/4 64 128 177 64 118 110 45.5 118 4 12 2 6
GSE340/64/4 64 148 207 64 138 110 45.5 118 4 16 2 8
GSE380/64/4 64 168 237 64 158 110 45.5 118 4 16 4 8
GSE380/70/4 70 165 233 70 155 110 45.5 118 4 16 4 8
GSE440/70/4 70 195 278 70 185 110 45.5 118 4 22 4 12
GSE500/70/4 70 225 323 70 215 110 45.5 118 4 28 4 14
GSE380/76/4 76 162 228 76 152 110 45.5 118 4 16 4 8
GSE440/76/4 76 192 273 76 182 110 45.5 118 4 22 4 12
GSE500/76/4 76 222 318 76 212 110 45.5 118 4 28 4 14
GSE380/80/4 80 160 225 80 150 110 45.5 118 4 16 4 8
GSE440/80/4 80 190 270 80 180 110 45.5 118 4 22 4 12
GSE500/80/4 80 220 315 80 210 110 45.5 118 4 28 4 14
GSE540/80/4 80 240 345 80 230 110 45.5 118 4 32 4 16
GSE600/80/4 80 270 390 80 260 110 45.5 118 4 38 4 20
GSE660/80/4 80 300 435 80 290 110 45.5 118 4 44 6 22
GSE720/80/4 80 330 480 80 320 110 45.5 118 4 50 6 26
GSE780/80/4 80 360 525 80 350 110 45.5 118 4 56 6 28
GSE840/80/4 80 390 570 80 380 110 45.5 118 4 62 6 32
GSE900/80/4 80 420 615 80 410 110 45.5 118 4 68 6 36
GSE960/80/4 80 450 660 80 440 110 45.5 118 4 74 6 38
GSE1020/80/4 80 480 705 80 470 110 45.5 118 4 80 6 40
GSE380/90/4 90 155 218 90 145 110 45.5 118 4 16 4 8
GSE440/90/4 90 185 263 90 175 110 45.5 118 4 22 4 12
GSE500/90/4 90 215 308 90 205 110 45.5 118 4 28 4 14
GSE540/90/4 90 235 338 90 225 110 45.5 118 4 32 4 16
GSE600/90/4 90 265 383 90 255 110 45.5 118 4 38 4 20
GSE660/90/4 90 295 428 90 285 110 45.5 118 4 44 6 22
GSE720/90/4 90 325 473 90 315 110 45.5 118 4 50 6 26
GSE780/90/4 90 355 518 90 345 110 45.5 118 4 56 6 28
GSE840/90/4 90 385 563 90 375 110 45.5 118 4 62 6 32
GSE900/90/4 90 415 608 90 405 110 45.5 118 4 68 6 36
GSE960/90/4 90 445 653 90 435 110 45.5 118 4 74 6 38
GSE1020/90/4 90 475 698 90 465 110 45.5 118 4 80 6 40
GSE380/100/4 100 150 210 100 140 110 45.5 118 4 16 2 8
GSE440/100/4 100 180 255 100 170 110 45.5 118 4 22 4 12
GSE500/100/4 100 210 300 100 200 110 45.5 118 4 28 4 14
GSE540/100/4 100 230 330 100 220 110 45.5 118 4 32 4 16
GSE600/100/4 100 260 375 100 250 110 45.5 118 4 38 4 20
GSE660/100/4 100 290 420 100 280 110 45.5 118 4 44 6 22
GSE720/100/4 100 320 465 100 310 110 45.5 118 4 50 6 26
GSE780/100/4 100 350 510 100 340 110 45.5 118 4 56 6 28
GSE840/100/4 100 380 555 100 370 110 45.5 118 4 62 6 32
GSE900/100/4 100 410 600 100 400 110 45.5 118 4 68 6 36
GSE960/100/4 100 440 645 100 430 110 45.5 118 4 74 6 38
GSE1020/100/4 100 470 690 100 460 110 45.5 118 4 80 6 40
GSE540/120/4 120 220 315 120 210 110 45.5 118 4 32 4 16
GSE600/120/4 120 250 360 120 240 110 45.5 118 4 38 4 20
GSE660/120/4 120 280 405 120 270 110 45.5 118 4 44 6 22
GSE720/120/4 120 310 450 120 300 110 45.5 118 4 50 6 26
GSE780/120/4 120 340 495 120 330 110 45.5 118 4 56 6 28
GSE840/120/4 120 370 540 120 360 110 45.5 118 4 62 6 32
GSE900/120/4 120 400 585 120 390 110 45.5 118 4 68 6 36
GSE960/120/4 120 430 630 120 420 110 45.5 118 4 74 6 38
GSE1020/120/4 120 460 675 120 450 110 45.5 118 4 80 6 40
GSE500/140/4 140 190 270 140 180 110 45.5 118 4 28 2 14
GSE540/140/4 140 210 300 140 200 110 45.5 118 4 32 4 16
GSE600/140/4 140 240 345 140 230 110 45.5 118 4 38 4 20
GSE660/140/4 140 270 390 140 260 110 45.5 118 4 44 4 22
GSE720/140/4 140 300 435 140 290 110 45.5 118 4 50 6 26
GSE780/140/4 140 330 480 140 320 110 45.5 118 4 56 6 28
GSE840/140/4 140 360 525 140 350 110 45.5 118 4 62 6 32
GSE900/140/4 140 390 570 140 380 110 45.5 118 4 68 6 36
GSE960/140/4 140 420 615 140 410 110 45.5 118 4 74 6 38
GSE1020/140/4 140 450 660 140 440 110 45.5 118 4 80 6 40
GSE500/160/4 160 180 255 160 170 110 45.5 118 4 28 2 14
GSE540/160/4 160 200 285 160 190 110 45.5 118 4 32 4 16
GSE600/160/4 160 230 330 160 220 110 45.5 118 4 38 4 20
GSE660/160/4 160 260 375 160 250 110 45.5 118 4 44 4 22
GSE720/160/4 160 290 420 160 280 110 45.5 118 4 50 6 26
GSE780/160/4 160 320 465 160 310 110 45.5 118 4 56 6 28
GSE840/160/4 160 350 510 160 340 110 45.5 118 4 62 6 32
GSE900/160/4 160 380 555 160 370 110 45.5 118 4 68 6 36
GSE960/160/4 160 410 600 160 400 110 45.5 118 4 74 6 38
GSE1020/160/4 160 440 645 160 430 110 45.5 118 4 80 6 40
GSE500/180/4 180 170 240 180 160 110 45.5 118 4 28 2 14
GSE540/180/4 180 190 270 180 180 110 45.5 118 4 32 4 16
GSE600/180/4 180 220 315 180 210 110 45.5 118 4 38 4 20
GSE660/180/4 180 250 360 180 240 110 45.5 118 4 44 4 22
GSE720/180/4 180 280 405 180 270 110 45.5 118 4 50 6 26
GSE780/180/4 180 310 450 180 300 110 45.5 118 4 56 6 28
GSE840/180/4 180 340 495 180 330 110 45.5 118 4 62 6 32
GSE900/180/4 180 370 540 180 360 110 45.5 118 4 68 6 36
GSE960/180/4 180 400 585 180 390 110 45.5 118 4 74 6 38
GSE1020/180/4 180 430 630 180 420 110 45.5 118 4 80 6 40
GSE500/200/4 200 160 225 200 150 110 45.5 118 4 28 2 14
GSE540/200/4 200 180 255 200 170 110 45.5 118 4 32 4 16
GSE600/200/4 200 210 300 200 200 110 45.5 118 4 38 4 20
GSE660/200/4 200 240 345 200 230 110 45.5 118 4 44 4 22
GSE720/200/4 200 270 390 200 260 110 45.5 118 4 50 6 26
GSE780/200/4 200 300 435 200 290 110 45.5 118 4 56 6 28
GSE840/200/4 200 330 480 200 320 110 45.5 118 4 62 6 32
GSE900/200/4 200 360 525 200 350 110 45.5 118 4 68 6 36
GSE960/200/4 200 390 570 200 380 110 45.5 118 4 74 6 38
GSE1020/200/4 200 420 615 200 410 110 45.5 118 4 80 6 40

Valores Caraterísticos - Madeira/Madeira - pregagem total

Referência Valores característicos - Madeira sobre madeira - pregagem total
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Qdad CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
GSE300/32/4 12 6 8.5 - 2.7 - 2 - 3.7 -
GSE340/32/4 16 8 11.5 - 4.4 - 2.5 - 4.9 -
GSE300/38/4 12 6 8.3 - 2.7 - 2.2 - 3.7 -
GSE340/38/4 16 8 11.2 - 4.4 - 2.8 - 4.9 -
GSE440/38/4 22 12 18.4 - 7.6 - 4 - 7.4 -
GSE300/50/4 12 6 7.7 - 2.7 - 2.6 - 3.7 -
GSE340/50/4 16 8 10.5 - 4.4 - 3.4 - 4.9 -
GSE500/50/4 28 14 23.7 - 11.5 - 5.2 - 8.6 -
GSE300/64/4 12 6 - 10.9 - 4.3 - 4.3 - 5.9
GSE340/64/4 16 8 - 15 - 6.9 - 5.5 - 7.8
GSE380/64/4 16 8 - 18.1 - 6.9 - 5.5 - 7.8
GSE380/70/4 16 8 - 17.6 - 6.9 - 5.8 - 7.8
GSE440/70/4 22 12 - 25 - 11.9 - 8.2 - 11.8
GSE500/70/4 28 14 - 31.9 - 18.1 - 9 - 13.7
GSE380/76/4 16 8 - 17.2 - 6.9 - 6 - 7.8
GSE440/76/4 22 12 - 24.5 - 11.9 - 8.6 - 11.8
GSE500/76/4 28 14 - 31.9 - 18.1 - 9.4 - 13.7
GSE380/80/4 16 8 - 16.9 - 6.9 - 6.1 - 7.8
GSE440/80/4 22 12 - 24.1 - 11.9 - 8.8 - 11.8
GSE500/80/4 28 14 - 31.9 - 18.1 - 9.7 - 13.7
GSE540/80/4 32 16 - 35.9 - 22.7 - 10.6 - 15.7
GSE600/80/4 38 20 - 43.9 - 30.5 - 12.4 - 19.6
GSE660/80/4 44 22 - 47.9 - 39 - 12.8 - 21.6
GSE720/80/4 50 26 - 55.8 - 46.1 - 14.1 - 25.5
GSE780/80/4 56 28 - 59.8 - 49.6 - 14.2 - 27.4
GSE840/80/4 62 32 - 67.8 - 56.7 - 15.2 - 31.4
GSE900/80/4 68 36 - 75.8 - 63.8 - 16.1 - 33.3
GSE960/80/4 74 38 - 79.8 - 67.4 - 15.9 - 37.2
GSE1020/80/4 80 40 - 83.8 - 70.9 - 15.8 - 39.2
GSE380/90/4 16 8 - 16.2 - 6.9 - 6.4 - 7.8
GSE440/90/4 22 12 - 23.2 - 11.9 - 9.2 - 11.8
GSE500/90/4 28 14 - 31.5 - 18.1 - 10.2 - 13.7
GSE540/90/4 32 16 - 35.9 - 22.7 - 11.3 - 15.7
GSE600/90/4 38 20 - 43.9 - 30.5 - 13.3 - 19.6
GSE660/90/4 44 22 - 47.9 - 39 - 13.8 - 21.6
GSE720/90/4 50 26 - 55.8 - 46.1 - 15.3 - 25.5
GSE780/90/4 56 28 - 59.8 - 49.6 - 15.5 - 27.4
GSE840/90/4 62 32 - 67.8 - 56.7 - 16.6 - 31.4
GSE900/90/4 68 36 - 75.8 - 63.8 - 17.6 - 33.3
GSE960/90/4 74 38 - 79.8 - 67.4 - 17.5 - 37.2
GSE1020/90/4 80 40 - 83.8 - 70.9 - 17.4 - 39.2
GSE380/100/4 16 8 - 15.4 - 6.9 - 6.6 - 7.8
GSE440/100/4 22 12 - 22.3 - 11.9 - 9.6 - 11.8
GSE500/100/4 28 14 - 30.5 - 18.1 - 10.7 - 13.7
GSE540/100/4 32 16 - 35.9 - 22.7 - 11.8 - 15.7
GSE600/100/4 38 20 - 43.9 - 30.5 - 14 - 19.6
GSE660/100/4 44 22 - 47.9 - 39 - 14.6 - 21.6
GSE720/100/4 50 26 - 55.8 - 46.1 - 16.3 - 25.5
GSE780/100/4 56 28 - 59.8 - 49.6 - 16.6 - 27.4
GSE840/100/4 62 32 - 67.8 - 56.7 - 17.9 - 31.4
GSE900/100/4 68 36 - 75.8 - 63.8 - 19 - 33.3
GSE960/100/4 74 38 - 79.8 - 67.4 - 19 - 37.2
GSE1020/100/4 80 40 - 83.8 - 70.9 - 18.9 - 39.2
GSE540/120/4 32 16 - 34 - 22.7 - 12.7 - 15.7
GSE600/120/4 38 20 - 43.1 - 30.5 - 15.2 - 19.6
GSE660/120/4 44 22 - 47.9 - 39 - 16 - 21.6
GSE720/120/4 50 26 - 55.8 - 46.1 - 18 - 25.5
GSE780/120/4 56 28 - 59.8 - 49.6 - 18.5 - 27.4
GSE840/120/4 62 32 - 67.8 - 56.7 - 20.1 - 31.4
GSE900/120/4 68 36 - 75.8 - 63.8 - 21.5 - 33.3
GSE960/120/4 74 38 - 79.8 - 67.4 - 21.6 - 37.2
GSE1020/120/4 80 40 - 83.8 - 70.9 - 21.6 - 39.2
GSE500/140/4 28 14 - 24.1 - 11.9 - 10.5 - 11.8
GSE540/140/4 32 16 - 29.5 - 15.9 - 12 - 11.8
GSE600/140/4 38 20 - 38.2 - 22.7 - 15 - 15.7
GSE660/140/4 44 22 - 43.9 - 30.5 - 16.1 - 19.6
GSE720/140/4 50 26 - 51.9 - 39 - 18.6 - 23.5
GSE780/140/4 56 28 - 55.8 - 46.1 - 19.3 - 25.5
GSE840/140/4 62 32 - 63.8 - 53.2 - 21.4 - 29.4
GSE900/140/4 68 36 - 67.8 - 56.7 - 21.8 - 31.4
GSE960/140/4 74 38 - 71.8 - 60.3 - 22.2 - 33.3
GSE1020/140/4 80 40 - 79.8 - 67.4 - 23.8 - 39.2
GSE500/160/4 28 14 - 22.3 - 11.9 - 10.7 - 11.8
GSE540/160/4 32 16 - 27.6 - 15.9 - 12.3 - 11.8
GSE600/160/4 38 20 - 36.1 - 22.7 - 15.5 - 15.7
GSE660/160/4 44 22 - 43.9 - 30.5 - 16.8 - 19.6
GSE720/160/4 50 26 - 51.9 - 39 - 19.5 - 23.5
GSE780/160/4 56 28 - 55.8 - 46.1 - 20.4 - 25.5
GSE840/160/4 62 32 - 63.8 - 53.2 - 22.7 - 29.4
GSE900/160/4 68 36 - 67.8 - 56.7 - 23.3 - 31.4
GSE960/160/4 74 38 - 71.8 - 60.3 - 23.8 - 33.3
GSE1020/160/4 80 40 - 79.8 - 67.4 - 25.6 - 39.2
GSE500/180/4 28 14 - 20.3 - 11.9 - 10.9 - 11.8
GSE540/180/4 32 16 - 25.4 - 15.9 - 12.6 - 11.8
GSE600/180/4 38 20 - 33.8 - 22.7 - 15.9 - 15.7
GSE660/180/4 44 22 - 43.1 - 30.5 - 17.3 - 19.6
GSE720/180/4 50 26 - 51.9 - 39 - 20.1 - 23.5
GSE780/180/4 56 28 - 55.8 - 46.1 - 21.2 - 25.5
GSE840/180/4 62 32 - 63.8 - 53.2 - 23.7 - 29.4
GSE900/180/4 68 36 - 67.8 - 56.7 - 24.5 - 31.4
GSE960/180/4 74 38 - 71.8 - 60.3 - 25.1 - 33.3
GSE1020/180/4 80 40 - 79.8 - 67.4 - 27.2 - 37.2
GSE500/200/4 28 14 - 18.3 - 11.9 - 11.1 - 11.8
GSE540/200/4 32 16 - 23.2 - 15.9 - 12.8 - 11.8
GSE600/200/4 38 20 - 31.3 - 22.7 - 16.2 - 15.7
GSE660/200/4 44 22 - 40.6 - 30.5 - 17.6 - 19.6
GSE720/200/4 50 26 - 50.3 - 39 - 20.7 - 23.5
GSE780/200/4 56 28 - 55.8 - 46.1 - 21.8 - 25.5
GSE840/200/4 62 32 - 63.8 - 53.2 - 24.5 - 29.4
GSE900/200/4 68 36 - 67.8 - 56.7 - 25.4 - 31.4
GSE960/200/4 74 38 - 71.8 - 60.3 - 26.2 - 33.3
GSE1020/200/4 80 40 - 79.8 - 67.4 - 28.5 - 37.2

* Os valores em situação de incêndio são os valores das resistências características em 30 minutos R30. Neste caso, as únicas fixações autorizadas são os pregos CNA Ø 4,0 x 75 mm ou os parafusos CSA Ø 5,0 x 80-DE.

Valores Caraterísticos - Madeira/madeira - Pregagem parcial

Referência Characteristic capacities - Timber to timber - Partial nailing
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Qdad CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
GSE300/32/4 6 4 4.9 - 1.3 - 1.3 - 1.8 -
GSE340/32/4 8 4 6.8 - 2.1 - 1.3 - 2.5 -
GSE300/38/4 6 4 4.8 - 1.3 - 1.5 - 1.8 -
GSE340/38/4 8 4 6.7 - 2.1 - 1.4 - 2.5 -
GSE440/38/4 12 6 10.9 - 4.3 - 2 - 3.7 -
GSE300/50/4 6 4 4.6 - 1.3 - 1.7 - 1.8 -
GSE340/50/4 8 4 6.4 - 2.1 - 1.7 - 2.5 -
GSE500/50/4 14 8 13 - 5.6 - 2.9 - 4.3 -
GSE300/64/4 6 4 - 6.5 - 2 - 2.8 - 2.9
GSE340/64/4 8 4 - 9.1 - 3.3 - 2.8 - 3.9
GSE380/64/4 8 4 - 10.5 - 3.3 - 2.8 - 3.9
GSE380/70/4 8 4 - 10.3 - 3.3 - 2.9 - 3.9
GSE440/70/4 12 6 - 14.7 - 6.7 - 4.1 - 5.9
GSE500/70/4 14 8 - 18.3 - 8.8 - 5.1 - 6.9
GSE380/76/4 8 4 - 10.1 - 3.3 - 3 - 3.9
GSE440/76/4 12 6 - 14.5 - 6.7 - 4.3 - 5.9
GSE500/76/4 14 8 - 18 - 8.8 - 5.4 - 6.9
GSE380/80/4 8 4 - 9.9 - 3.3 - 3.1 - 3.9
GSE440/80/4 12 6 - 14.3 - 6.7 - 4.4 - 5.9
GSE500/80/4 14 8 - 17.8 - 8.8 - 5.5 - 6.9
GSE540/80/4 16 8 - 19.9 - 11.1 - 5.3 - 7.8
GSE600/80/4 20 10 - 23.9 - 16.3 - 6.2 - 9.8
GSE660/80/4 22 12 - 27.9 - 19.2 - 7 - 10.8
GSE720/80/4 26 14 - 31.9 - 24.8 - 7.6 - 12.7
GSE780/80/4 28 14 - 31.9 - 24.8 - 7.1 - 13.7
GSE840/80/4 32 16 - 35.9 - 28.4 - 7.6 - 15.7
GSE900/80/4 34 18 - 39.9 - 31.9 - 8 - 16.7
GSE960/80/4 38 20 - 43.9 - 35.5 - 8.4 - 18.6
GSE1020/80/4 40 20 - 43.9 - 35.5 - 7.9 - 19.6
GSE380/90/4 8 4 - 9.6 - 3.3 - 3.2 - 3.9
GSE440/90/4 12 6 - 13.8 - 6.7 - 4.6 - 5.9
GSE500/90/4 14 8 - 17.3 - 8.8 - 5.8 - 6.9
GSE540/90/4 16 8 - 19.9 - 11.1 - 5.6 - 7.8
GSE600/90/4 20 10 - 23.9 - 16.3 - 6.6 - 9.8
GSE660/90/4 22 12 - 27.9 - 19.2 - 7.5 - 10.8
GSE720/90/4 26 14 - 31.9 - 24.8 - 8.2 - 12.7
GSE780/90/4 28 14 - 31.9 - 24.8 - 7.7 - 13.7
GSE840/90/4 32 16 - 35.9 - 28.4 - 8.3 - 15.7
GSE900/90/4 34 18 - 39.9 - 31.9 - 8.8 - 16.7
GSE960/90/4 38 20 - 43.9 - 35.5 - 9.2 - 18.6
GSE1020/90/4 40 20 - 43.9 - 35.5 - 8.7 - 19.6
GSE380/100/4 8 4 - 9.2 - 3.3 - 3.3 - 3.9
GSE440/100/4 12 6 - 13.3 - 6.7 - 4.8 - 5.9
GSE500/100/4 14 8 - 16.8 - 8.8 - 6.1 - 6.9
GSE540/100/4 16 8 - 19.9 - 11.1 - 5.9 - 7.8
GSE600/100/4 20 10 - 23.9 - 16.3 - 7 - 9.8
GSE660/100/4 22 12 - 27.9 - 19.2 - 8 - 10.8
GSE720/100/4 26 14 - 31.9 - 24.8 - 8.8 - 12.7
GSE780/100/4 28 14 - 31.9 - 24.8 - 8.3 - 13.7
GSE840/100/4 32 16 - 35.9 - 28.4 - 8.9 - 15.7
GSE900/100/4 34 18 - 39.9 - 31.9 - 9.5 - 16.7
GSE960/100/4 38 20 - 43.9 - 35.5 - 10 - 18.6
GSE1020/100/4 40 20 - 43.9 - 35.5 - 9.5 - 19.6
GSE540/120/4 16 8 - 19 - 11.1 - 6.3 - 7.8
GSE600/120/4 20 10 - 23.9 - 16.3 - 7.6 - 9.8
GSE660/120/4 22 12 - 27.9 - 19.2 - 8.7 - 10.8
GSE720/120/4 26 14 - 31.9 - 24.8 - 9.7 - 12.7
GSE780/120/4 28 14 - 31.9 - 24.8 - 9.2 - 13.7
GSE840/120/4 32 16 - 35.9 - 28.4 - 10 - 15.7
GSE900/120/4 34 18 - 39.9 - 31.9 - 10.7 - 16.7
GSE960/120/4 38 20 - 43.9 - 35.5 - 11.4 - 18.6
GSE1020/120/4 40 20 - 43.9 - 35.5 - 10.8 - 19.6
GSE500/140/4 12 6 - 14.3 - 6.7 - 5.2 - 5.9
GSE540/140/4 14 8 - 16.8 - 8.8 - 6.9 - 6.9
GSE600/140/4 18 10 - 21.8 - 13.6 - 8.3 - 8.8
GSE660/140/4 20 10 - 23.9 - 16.3 - 8 - 9.8
GSE720/140/4 24 12 - 27.9 - 21.3 - 9.3 - 11.8
GSE780/140/4 26 14 - 31.9 - 24.8 - 10.4 - 12.7
GSE840/140/4 30 16 - 35.9 - 28.4 - 11.4 - 14.7
GSE900/140/4 32 16 - 35.9 - 28.4 - 10.9 - 15.7
GSE960/140/4 34 18 - 39.9 - 31.9 - 11.8 - 16.7
GSE1020/140/4 38 20 - 43.9 - 35.5 - 12.5 - 18.6
GSE500/160/4 12 6 - 13.3 - 6.7 - 5.4 - 5.9
GSE540/160/4 14 8 - 15.8 - 8.8 - 7.1 - 6.9
GSE600/160/4 20 10 - 23.9 - 16.3 - 8.6 - 8.8
GSE660/160/4 20 10 - 23.9 - 16.3 - 8.4 - 9.8
GSE720/160/4 24 12 - 27.9 - 21.3 - 9.7 - 11.8
GSE780/160/4 26 14 - 31.9 - 24.8 - 11 - 12.7
GSE840/160/4 30 16 - 35.9 - 28.4 - 12.1 - 14.7
GSE900/160/4 32 16 - 35.9 - 28.4 - 11.7 - 15.7
GSE960/160/4 34 18 - 39.9 - 31.9 - 12.6 - 16.7
GSE1020/160/4 38 20 - 43.9 - 35.5 - 13.5 - 18.6
GSE500/180/4 12 6 - 12.2 - 6.7 - 5.5 - 5.9
GSE540/180/4 14 8 - 14.7 - 8.8 - 7.2 - 6.9
GSE600/180/4 20 10 - 23.9 - 16.3 - 8.8 - 8.8
GSE660/180/4 20 10 - 23.9 - 16.3 - 8.6 - 9.8
GSE720/180/4 24 12 - 27.9 - 21.3 - 10.1 - 11.8
GSE780/180/4 26 14 - 31.9 - 24.8 - 11.4 - 12.7
GSE840/180/4 30 16 - 35.9 - 28.4 - 12.6 - 14.7
GSE900/180/4 32 16 - 35.9 - 28.4 - 12.2 - 15.7
GSE960/180/4 34 18 - 39.9 - 31.9 - 13.3 - 16.7
GSE1020/180/4 38 20 - 43.9 - 35.5 - 14.3 - 18.6
GSE500/200/4 12 6 - 11.1 - 6.7 - 5.5 - 5.9
GSE540/200/4 14 8 - 13.5 - 8.8 - 7.3 - 6.9
GSE600/200/4 20 10 - 22.7 - 16.3 - 9 - 8.8
GSE660/200/4 20 10 - 22.7 - 16.3 - 8.8 - 9.8
GSE720/200/4 24 12 - 27.9 - 21.3 - 10.3 - 11.8
GSE780/200/4 26 14 - 31.9 - 24.8 - 11.8 - 12.7
GSE840/200/4 30 16 - 35.9 - 28.4 - 13.1 - 14.7
GSE900/200/4 32 16 - 35.9 - 28.4 - 12.7 - 15.7
GSE960/200/4 34 18 - 39.9 - 31.9 - 13.9 - 16.7
GSE1020/200/4 38 20 - 43.9 - 35.5 - 15 - 18.6

Os valores indicados na tabela acima são válidos para vigota sobre viga e vigota sobre pilar, desde que respeitados os planos de cravação parcial específicos para cada configuração dada em nossa ETE-06/0270 página 17.

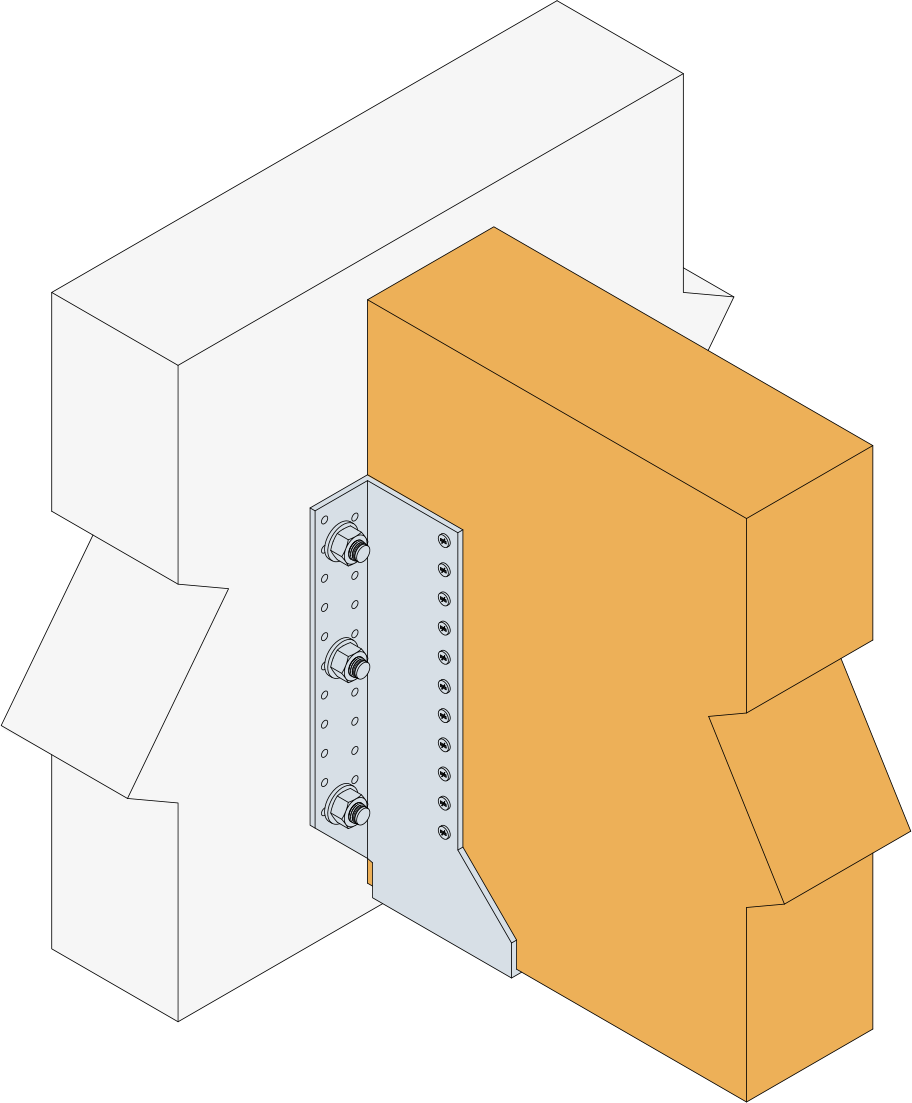

Desempenho de produto - madeira sobre betão

Referência Valores característicos - Madeira sobre betão ou aço
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1.k R2.k R3.k R4.k
Qdad Tipo Qdad Tipo CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
GSE300/32/4 2 Ø12* 6 CNA 12.1 - 8 - 20 - 10.4 -
GSE340/32/4 2 Ø12* 8 CNA 15.1 - 10.7 - 20 - 10.4 -
GSE300/38/4 2 Ø12* 6 CNA 12.1 - 8 - 20 - 10.4 -
GSE340/38/4 2 Ø12* 8 CNA 15.1 - 10.7 - 20 - 10.4 -
GSE440/38/4 4 Ø12* 12 CNA 21.1 - 16.1 - 20 - 20.8 -
GSE300/50/4 2 Ø12* 8 CNA 12.1 - 8 - 20 - 10.4 -
GSE340/50/4 2 Ø12* 8 CNA 15.1 - 10.7 - 20 - 10.4 -
GSE500/50/4 4 Ø12* 14 CNA 24.1 - 18.8 - 20 - 20.8 -
GSE300/64/4 2 Ø12* 6 CNA - 16 - 10.6 - 20 - 10.4
GSE340/64/4 2 Ø12* 8 CNA - 19.9 - 14.2 - 20 - 10.4
GSE380/64/4 4 Ø12* 8 CNA - 19.9 - 14.2 - 20 - 17.8
GSE380/70/4 2 Ø12* 8 CNA - 19.9 - 14.2 - 20 - 17.8
GSE440/70/4 4 Ø12* 12 CNA - 27.9 - 21.3 - 20 - 20.8
GSE500/70/4 4 Ø12* 12 CNA - 31.9 - 24.8 - 20 - 20.8
GSE380/76/4 2 Ø12* 8 CNA - 19.9 - 14.2 - 20 - 17.8
GSE440/76/4 4 Ø12* 12 CNA - 27.9 - 21.3 - 20 - 20.8
GSE500/76/4 4 Ø12* 14 CNA - 31.9 - 24.8 - 20 - 20.8
GSE380/80/4 2 Ø12* 8 CNA - 19.9 - 14.2 - 20 - 17.8
GSE440/80/4 4 Ø12* 12 CNA - 27.9 - 21.3 - 20 - 20.8
GSE500/80/4 4 Ø12* 12 CNA - 31.9 - 24.8 - 20 - 20.8
GSE540/80/4 4 Ø12* 16 CNA - 59.1 - 28.4 - 20 - 20.8
GSE600/80/4 4 Ø12* 20 CNA - 67.9 - 35.5 - 20 - 20.8
GSE660/80/4 6 Ø12* 22 CNA - 72.4 - 39 - 24.1 - 31.2
GSE720/80/4 6 Ø12* 26 CNA - 81.2 - 46.1 - 24.1 - 31.2
GSE780/80/4 6 Ø12* 28 CNA - 85.7 - 49.6 - 24.1 - 31.2
GSE840/80/4 6 Ø12* 32 CNA - 94.5 - 56.7 - 24.1 - 31.2
GSE900/80/4 6 Ø12* 38 CNA - 107.8 - 67.4 - 24.1 - 31.2
GSE960/80/4 6 Ø12* 38 CNA - 107.8 - 67.4 - 24.1 - 31.2
GSE1020/80/4 6 Ø12* 40 CNA - 112.3 - 70.9 - 24.1 - 31.2
GSE380/90/4 2 Ø12* 8 CNA - 19.9 - 14.2 - 20 - 17.8
GSE440/90/4 4 Ø12* 12 CNA - 27.9 - 21.3 - 20 - 20.8
GSE500/90/4 4 Ø12* 14 CNA - 31.9 - 24.8 - 20 - 20.8
GSE540/90/4 4 Ø12* 16 CNA - 62 - 28.4 - 20 - 20.8
GSE600/90/4 4 Ø12* 20 CNA - 70.9 - 35.5 - 20 - 20.8
GSE660/90/4 6 Ø12* 22 CNA - 75.3 - 39 - 24.1 - 31.2
GSE720/90/4 6 Ø12* 26 CNA - 84.2 - 46.1 - 24.1 - 31.2
GSE780/90/4 6 Ø12* 28 CNA - 88.6 - 49.6 - 24.1 - 31.2
GSE840/90/4 6 Ø12* 32 CNA - 97.5 - 56.7 - 24.1 - 31.2
GSE900/90/4 6 Ø12* 38 CNA - 110.8 - 67.4 - 24.1 - 31.2
GSE960/90/4 6 Ø12* 38 CNA - 110.8 - 67.4 - 24.1 - 31.2
GSE1020/90/4 6 Ø12* 40 CNA - 115.2 - 70.9 - 24.1 - 31.2
GSE380/100/4 2 Ø12* 8 CNA - 19.9 - 14.2 - 20 - 17.8
GSE440/100/4 4 Ø12* 12 CNA - 27.9 - 21.3 - 20 - 20.8
GSE500/100/4 4 Ø12* 14 CNA - 31.9 - 24.8 - 20 - 20.8
GSE540/100/4 4 Ø12* 16 CNA - 65 - 28.4 - 20 - 20.8
GSE600/100/4 4 Ø12* 20 CNA - 73.8 - 35.5 - 20 - 20.8
GSE660/100/4 6 Ø12* 22 CNA - 78.3 - 39 - 24.1 - 31.2
GSE720/100/4 6 Ø12* 26 CNA - 87.1 - 46.1 - 24.1 - 31.2
GSE780/100/4 6 Ø12* 28 CNA - 91.6 - 49.6 - 24.1 - 31.2
GSE840/100/4 6 Ø12* 32 CNA - 100.4 - 56.7 - 24.1 - 31.2
GSE900/100/4 6 Ø12* 38 CNA - 113.7 - 67.4 - 24.1 - 31.2
GSE960/100/4 6 Ø12* 38 CNA - 113.7 - 67.4 - 24.1 - 31.2
GSE1020/100/4 6 Ø12* 40 CNA - 118.2 - 70.9 - 24.1 - 31.2
GSE540/120/4 4 Ø12* 16 CNA - 70.9 - 28.4 - 20 - 20.8
GSE600/120/4 4 Ø12* 20 CNA - 79.7 - 35.5 - 20 - 20.8
GSE660/120/4 6 Ø12* 22 CNA - 84.2 - 39 - 24.1 - 31.2
GSE720/120/4 6 Ø12* 26 CNA - 93 - 46.1 - 24.1 - 31.2
GSE780/120/4 6 Ø12* 28 CNA - 97.5 - 49.6 - 24.1 - 31.2
GSE840/120/4 6 Ø12* 32 CNA - 106.3 - 56.7 - 24.1 - 31.2
GSE900/120/4 6 Ø12* 38 CNA - 119.6 - 67.4 - 24.1 - 31.2
GSE960/120/4 6 Ø12* 38 CNA - 119.6 - 67.4 - 24.1 - 31.2
GSE1020/120/4 6 Ø12* 40 CNA - 120 - 70.9 - 24.1 - 31.2
GSE500/140/4 2 Ø12* 14 CNA - 24.1 - 21.3 - 20 - 10.4
GSE540/140/4 4 Ø12* 14 CNA - 72.3 - 24.8 - 20 - 20.8
GSE600/140/4 4 Ø12* 18 CNA - 80 - 31.9 - 20 - 20.8
GSE660/140/4 4 Ø12* 20 CNA - 80 - 35.5 - 24.1 - 31.2
GSE720/140/4 6 Ø12* 24 CNA - 94.5 - 42.6 - 24.1 - 31.2
GSE780/140/4 6 Ø12* 26 CNA - 98.9 - 46.1 - 24.1 - 31.2
GSE840/140/4 6 Ø12* 30 CNA - 107.8 - 53.2 - 24.1 - 31.2
GSE900/140/4 6 Ø12* 32 CNA - 112.2 - 56.7 - 24.1 - 31.2
GSE960/140/4 6 Ø12* 34 CNA - 116.7 - 60.3 - 24.1 - 31.2
GSE1020/140/4 6 Ø12* 38 CNA - 120 - 67.4 - 24.1 - 31.2
GSE500/160/4 2 Ø12* 14 CNA - 27.9 - 21.3 - 20 - 10.4
GSE540/160/4 4 Ø12* 14 CNA - 78.2 - 24.8 - 20 - 20.8
GSE600/160/4 4 Ø12* 18 CNA - 80 - 31.9 - 20 - 20.8
GSE660/160/4 4 Ø12* 20 CNA - 80 - 35.5 - 20 - 20.8
GSE720/160/4 6 Ø12* 24 CNA - 100.4 - 42.6 - 24.1 - 31.2
GSE780/160/4 6 Ø12* 26 CNA - 104.8 - 46.1 - 24.1 - 31.2
GSE840/160/4 6 Ø12* 30 CNA - 113.7 - 53.2 - 24.1 - 31.2
GSE900/160/4 6 Ø12* 32 CNA - 118.1 - 56.7 - 24.1 - 31.2
GSE960/160/4 6 Ø12* 34 CNA - 120 - 60.3 - 24.1 - 31.2
GSE1020/160/4 6 Ø12* 38 CNA - 120 - 67.4 - 24.1 - 31.2
GSE500/180/4 2 Ø12* 14 CNA - 27.9 - 21.3 - 20 - 10.4
GSE540/180/4 4 Ø12* 14 CNA - 80 - 24.8 - 20 - 20.8
GSE600/180/4 4 Ø12* 18 CNA - 80 - 31.9 - 20 - 20.8
GSE660/180/4 4 Ø12* 20 CNA - 80 - 35.5 - 20 - 20.8
GSE720/180/4 6 Ø12* 24 CNA - 106.3 - 42.6 - 24.1 - 31.2
GSE780/180/4 6 Ø12* 26 CNA - 110.7 - 46.1 - 24.1 - 31.2
GSE840/180/4 6 Ø12* 30 CNA - 119.6 - 53.2 - 24.1 - 31.2
GSE900/180/4 6 Ø12* 32 CNA - 120 - 56.7 - 24.1 - 31.2
GSE960/180/4 6 Ø12* 34 CNA - 120 - 60.3 - 24.1 - 31.2
GSE1020/180/4 6 Ø12* 38 CNA - 120 - 67.4 - 24.1 - 31.2
GSE500/200/4 2 Ø12* 14 CNA - 27.9 - 21.3 - 20 - 10.4
GSE540/200/4 4 Ø12* 14 CNA - 80 - 24.8 - 20 - 20.8
GSE600/200/4 4 Ø12* 18 CNA - 80 - 31.9 - 20 - 20.8
GSE660/200/4 4 Ø12* 20 CNA - 80 - 35.5 - 20 - 20.8
GSE720/200/4 6 Ø12* 24 CNA - 112.2 - 42.6 - 24.1 - 31.2
GSE780/200/4 6 Ø12* 26 CNA - 116.6 - 46.1 - 24.1 - 31.2
GSE840/200/4 6 Ø12* 30 CNA - 120 - 53.2 - 24.1 - 31.2
GSE900/200/4 6 Ø12* 32 CNA - 120 - 56.7 - 24.1 - 31.2
GSE960/200/4 6 Ø12* 34 CNA - 120 - 60.3 - 24.1 - 31.2
GSE1020/200/4 6 Ø12* 38 CNA - 120 - 67.4 - 24.1 - 31.2

A, B e C são as dimensões interiores dos suportes.


* Ver a gama de ancoragens Simpson Strong-Tie para encontrar o produto apropriado. As soluções de ancoragem típicas são BOAXII, SET-XP, WA, AT-HP e dependem do tipo de betão, entre-eixo e das distâncias nos bordos. Os valores que constam desta tabela são facultados para uma instalação em laje maciça. Para qualquer outra condição de instalação (perto dos bordos, etc.), o projetista deve verificar separadamente as ancoragens (o software gratuito Anchor Designer está disponível no nosso Web site).


1) Os valores em situação de incêndio são os valores das resistências características em 30 minutos R30. As ancoragens no suporte devem ser as cavilhas BOAX II para justificar a resistência ao fogo do grupo de ancoragens. Neste caso, as únicas fixações autorizadas na viga são os pregos CNA Ø 4,0 x 75 mm ou os parafusos CSA Ø 5,0 x 80-DE.

Product characteristic capacities under fire conditions - Timber to timber

Referência Product capacities - Timber to timber - Fire conditions
Fasteners Characteristic capacities - Timber C24 [kN]
Header Joist R1,k,fi R4,k,fi
Qty Qty Width 100 to 139 mm Width 140 to 200 mm Width 100 to 139 mm Width 140 to 200 mm
CNA4.0x75 CNA4.0x75 CNA4.0x75 CNA4.0x75
GSE380/4X 16 8 1 - 3.5 -
GSE440/4X 22 12 2.5 - 4.4 -
GSE500/4X 28 14 3.6 2.5 5.3 4.4
GSE540/4X 32 16 4.7 3.6 5.9 5
GSE600/4X 38 20 7.3 6 6.7 5.9
GSE660/4X 44 22 8.7 7.3 7.6 6.7
GSE720/4X 50 26 11.4 10 8.5 7.6
GSE780/4X 56 28 12.8 11.4 9.4 8.5
GSE840/4X 62 32 15.4 14.1 10.3 9.4
GSE900/4X 68 36 18 15.4 11.1 10.3
GSE960/4X 74 38 19.3 16.8 12 11.1
GSE1020/4X 80 40 20.6 19.3 12.9 12

Product characteristic capacities under fire conditions - Timber to concrete

Referência Product capacities - Timber to Concrete - Fire conditions
Fasteners Characteristic capacities - Timber C24 [kN]
Header Joist R1,k,fi R4,k,fi
Qty Type Qty Type Width 100 to 139 mm Width 140 to 200 mm Width 100 to 139 mm Width 140 to 200 mm
CNA4.0x75 CNA4.0x75 CNA4.0x75 CNA4.0x75
GSE380/4X 2 Ø12* 8 CNA 10 - 2.1 -
GSE440/4X 4 Ø12* 12 CNA 20 - 4.1 -
GSE500/4X 4 Ø12* 14 CNA 20 10 4.1 2.1
GSE540/4X 4 Ø12* 16 CNA 20 20 4.1 4.1
GSE600/4X 4 Ø12* 20 CNA 20 20 4.1 4.1
GSE660/4X 6 Ø12* 22 CNA 20.6 20 6.2 4.1
GSE720/4X 6 Ø12* 26 CNA 20.6 20.6 6.2 6.2
GSE780/4X 6 Ø12* 28 CNA 20.6 20.6 6.2 6.2
GSE840/4X 6 Ø12* 32 CNA 20.6 20.6 6.2 6.2
GSE900/4X 6 Ø12* 36 CNA 20.6 20.6 6.2 6.2
GSE960/4X 6 Ø12* 38 CNA 20.6 20.6 6.2 6.2
GSE1020/4X 6 Ø12* 40 CNA 20.6 20.6 6.2 6.2

Instalação

Instalação

Fixações

Para garantir as cargas, os pregos e os parafusos utilizados devem estar em conformidade com a ETA-04/0013. A fixação em elemento rígido requer a utilização de fixações com a marcação CE; devem respeitar-se as recomendações do fabricante.

Em elemento suportado :

  • Pregos canelados CNA Ø4,0 x 50 mm,
  • Pregos canelados CNA Ø4,0 x 35 mm para espessuras inferiores a 64 mm,
  • Parafuso CSA Ø5,0 x 40 mm,
  • Parafuso CSA Ø5,0 x 35 mm para espessuras inferiores a 60 mm.

Em elemento de suporte :
Elemento de madeira :

  • Pregos canelados CNA Ø4,0 x 50 mm,
  • Pregos canelados CNA Ø4,0 x 35 mm para espessuras inferiores a 64 mm,
  • Parafuso CSA Ø5,0 x 40 mm,
  • Parafuso CSA Ø5,0 x 35 mm para espessuras inferiores a 60 mm.

Elemento de aço :

  • Parafusos Ø12 ou Ø10 mm (o diâmetro do parafuso não pode ser inferior ao do furo em mais de 2 mm).

Elemento de betão :

  • Cavilha mecânica : perno WA M12-104/5,
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M12-150/35.

Elemento de alvenaria de blocos ocos :

  • Ancoragem química : resina AT-HP ou POLY-GP + LMAS M12-150/35 + peneira SH M16-130.

Instalação

Em madeira :

  1. Traçar a localização da viga suportada sobre a viga.
  2.  Posicionar o suporte e pré-fixar as abas de cada lado.
  3. Ajustar o suporte relativamente aos traçados. O suporte deve estar ligeiramente mais aberto em cima do que em baixo para facilitar a instalação da viga suportada.
  4. Finalizar a fixação de cada aba.
  5. Posicionar a viga no suporte.
  6.  Posicionar a viga suportada no suporte.
  7. Em madeira, há dois tipos de pregagem total ou parcial.

Em betão :

  1. Método 1 : Traçar a localização dos furos com a ajuda do quadro de posições dos furos, disponível na ficha técnica.
  2.  Método 2 : Traçar a localização da viga sobre o elemento, posicionar o suporte e identificar o centro dos furos.
  3. Perfurar o elemento com uma broca adaptada.
  4. Posicionar o suporte e fixar o elemento com pernos de ancoragem.
  5. Posicionar a viga suportada no suporte.
  6. Fixar a viga sobre o suporte.

Technical Notes

Certification

Homologações técnicas europeia (ETA)
