SAMI

Suporte para canto em alvenaria

Este suporte permite suportar as asnas nos cantos em alvenaria a 90º. Está disponível em 38 mm de largura ou dobrável em largura entre 76 e 150 mm.

Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
  • Espessura : 1,5 mm.

Ventagens

  • Instalação rápida e simples,
  • Dobrável em largura entre 76 e 150 m.

Aplicação

Suporte

  • Elemento de suporte : aço, betão,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Areas de utilizaçao

  • Fixação de elementos de madeira em canto de alvenaria.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Furos portador Furos suportado
A B C D t Ø12 Ø5x12 Oblongo
SAMI38/2.5 38 106 - 54 2.5 - -
SAMI/4X 76-150 116 121 104-156 4 4 10

Os valores de capacidade de carga são indicados para betão no caso de uma fixação afastada dos bordos do suporte. Num contexto de aplicação diferente, recomenda-se que o projetista se assegure da correta resistência das ancoragens (uma ajuda ao dimensionamento está disponível no nosso programa Anchor Designer, que pode ser transferido gratuitamente neste site).

Desempenho de produto - madeira sobre betão

Referência Valores característicos - Madeira sobre betão ou aço
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1,k
Qdad Tipo Qdad Tipo
SAMI38/2.5 2 Ø10 4 CSA5.0x40 10.1
SAMI/4X 4 Ø10 10 CNA4.0x35 31.3

The load capacity on concrete are available when the anchors are far from the edge of the header. In other case, the designer must checked the anchor capacities (A software to help design the anchor : Anchor Designer, can be downloaded on our website for free).

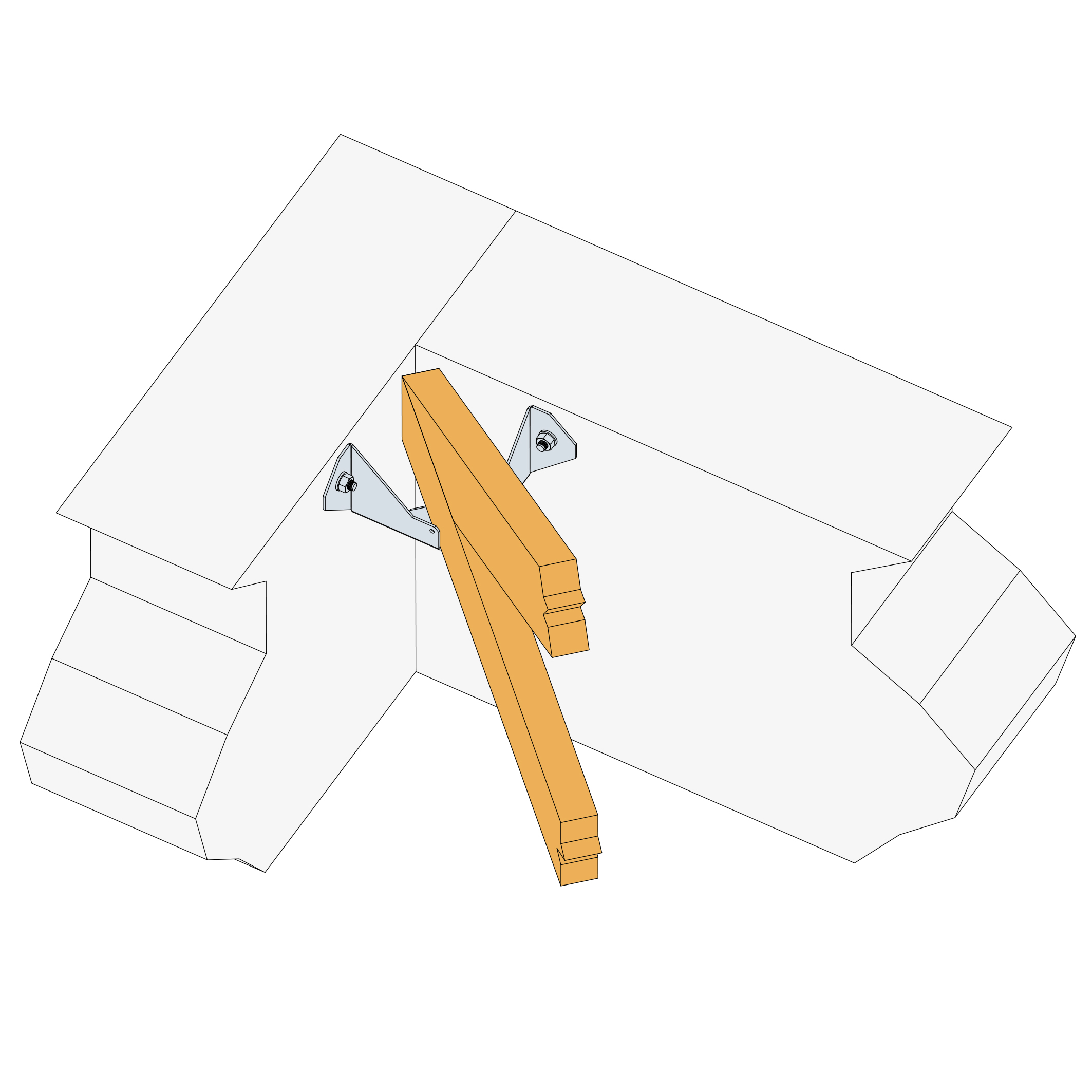

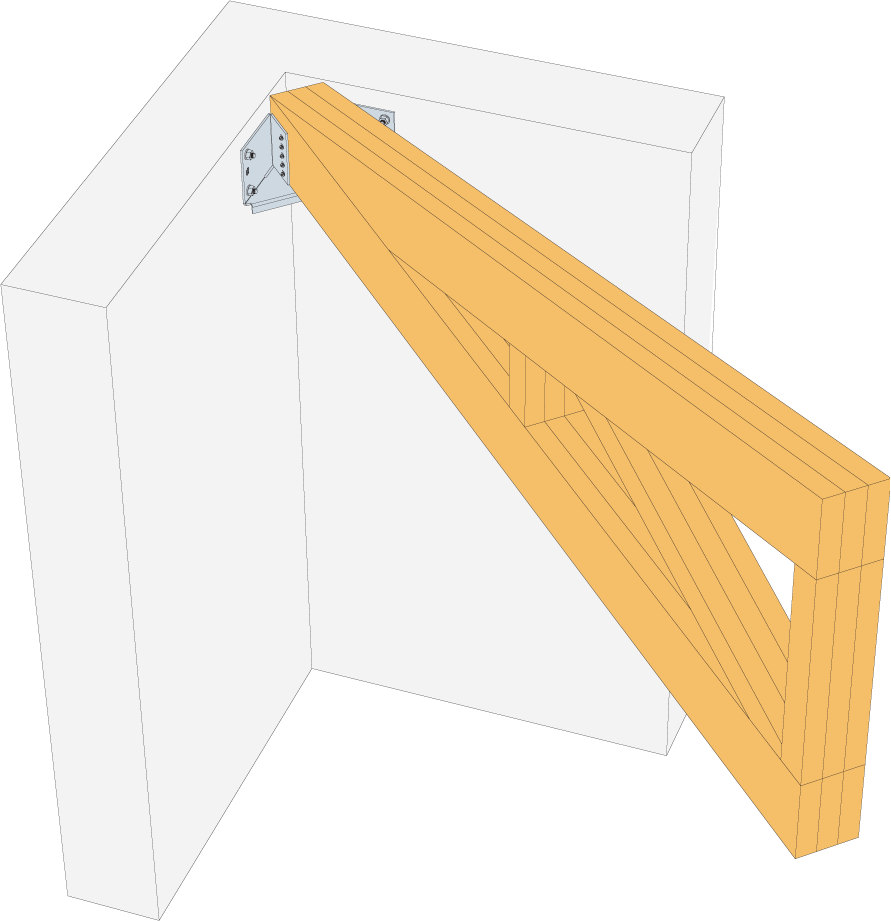

Instalação

Instalação

Fixações

Em elemento suportado :

  • Pregos canelados CNA Ø4,0x35 mm,
  • Parafuso CSA Ø5,0x35 mm.

Em elemento de suporte :
Elemento de aço :

  • Parafusos Ø10 mm conforme o desenvolvimento, o diâmetro do parafuso não pode ser inferior ao do furo em mais de 2 mm.

Elemento de betão :

  • Cavilha mecânica : perno WA M10-78/5,
  • Ancoragem química : resina AT-HP com haste roscada LMAS M10-120/25.

Elemento de alvenaria de blocos ocos (verificar as capacidades de cargas das ancoragens) :

  • Resina AT-HP ou POLY-GP + haste roscada LMAS M10-120/25 + peneira SH M16-130 (para os SAE200 e 250).

Instalação

Em madeira :

  1. Traçar a localização da viga suportada sobre a viga.
  2.  Posicionar o suporte e pré-fixar as abas de cada lado.
  3. Ajustar o suporte relativamente aos traçados. O suporte deve estar ligeiramente mais aberto em cima do que em baixo para facilitar a instalação da viga suportada.
  4. Finalizar a fixação de cada aba.
  5. Posicionar a viga no suporte.
  6.  Posicionar a viga suportada no suporte.
  7. Em madeira, há dois tipos de pregagem total ou parcial.

Em betão :

  1. Método 1 : Traçar a localização dos furos com a ajuda do quadro de posições dos furos, disponível na ficha técnica.
  2.  Método 2 : Traçar a localização da viga sobre o elemento, posicionar o suporte e identificar o centro dos furos.
  3. Perfurar o elemento com uma broca adaptada.
  4. Posicionar o suporte e fixar o elemento com pernos de ancoragem.
  5. Posicionar a viga suportada no suporte.
  6. Fixar a viga sobre o suporte.

Certification

Homologações técnicas europeia (ETA)
