ABR

Esquadros reforçados (9020 7015)

Os esquadros reforçados ABR9020 e ABR7015 respondem a aplicações estruturais de carpintaria e de habitações com esquadria de madeira.

Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

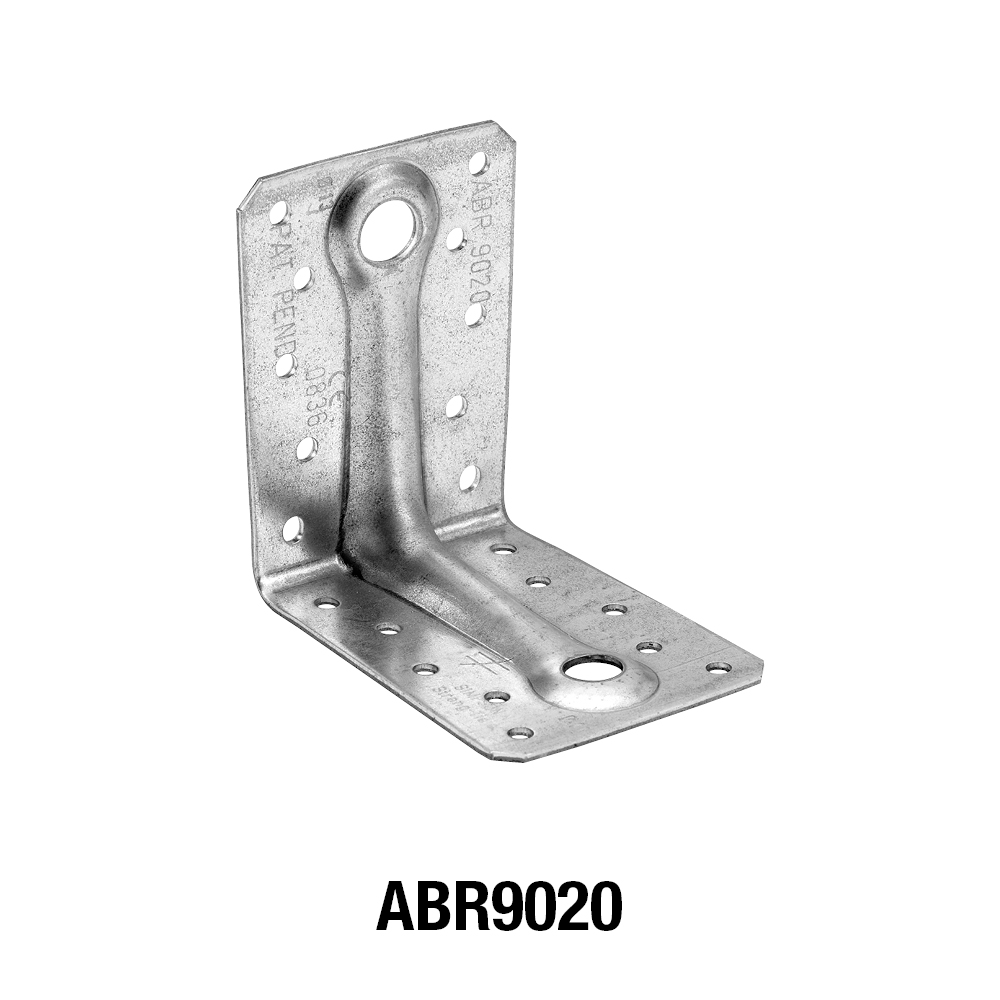

  • ABR9020 : Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346 (espessura : 2 mm),

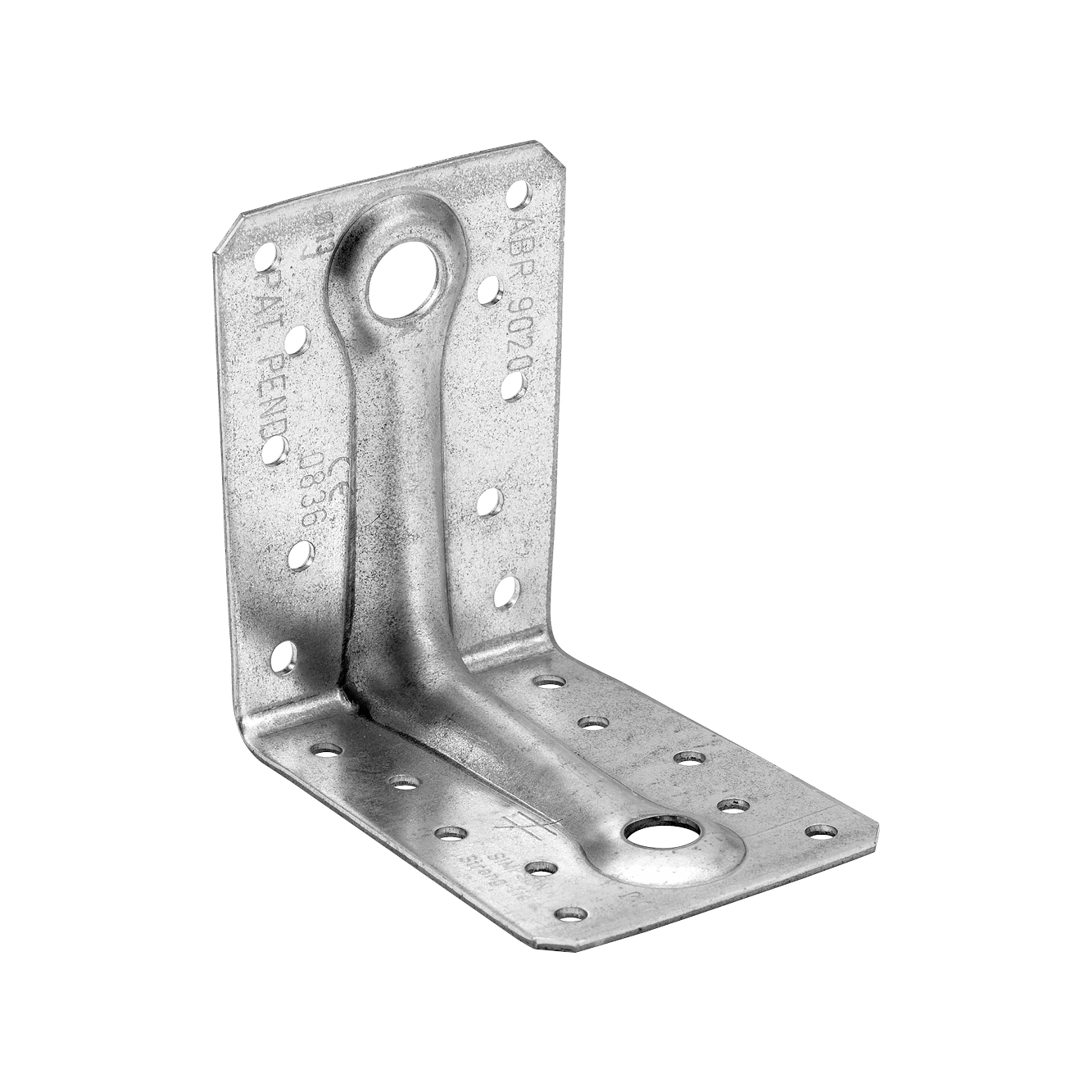

  • ABR7015 : Aço galvanizado S350GD + Z275 conforme a norma NF EN 10346 (espessura : 1.5 mm).

Vantagens

  • Grande resistência aos esforços de tração e cisalhamento,
  • Grande polivalência de utilização.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, betão, aço,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Áreas de utilização

  • Fixação de asnas pequenas,
  • Travessa de paramento, pilar de revestimento de proteção,
  • Ancoragens de traves, consolas, peças de contorno.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Perfurações Ala B
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR70157070551.581--81--
ABR9020888865210-1-10-1-



Valores caraterísticos - Madeira/madeira - Pregagem total - Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/madeira - Pregagem total - Montagem com 2 esquadros
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k R4.k = R5.k*
Qdad Qdad CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40
ABR7015685.26.1---6.67.3---4,2 / kmod^0,34,8 / kmod^0,3
ABR90208109.710.811.914.914.69.410.312.21312.34,6 / kmod^0,74,9 / kmod^0,7

* b = 75 mm e e = 130 mm

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Valores caraterísticos - Madeira/madeira - Pregagem parcial - Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/madeira - Pregagem parcial - Montagem com 2 esquadros
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k
Qdad Qdad CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR9020464.95.97.89.85.96.57.68.1

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Instalação

Instalação

Fixações

Em madeira :

  • Pregos canelados CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou Ø4.0x60 mm,
  • Parafuso CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
  • Parafuso SSH Ø10.0x40-60 mm ou SSH Ø12.0x60 mm,
  • Tira-fundos Ø10 ou Ø12 mm,
  • Parafusos Ø10 ou Ø12 mm.

Em betão :
Elemento de betão :

  • Cavilha mecânica : perno WA M10-78/5 OU WA M12-104/5,
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25 ou LMAS M12-150/35.

Elemento de alvenaria de blocos ocos :

  • Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M12-150/35 + peneira SH M16-130.

Em aço :

  • Parafusos.

Instalação

  1. Aproximar o item a fixar ao elemento.
  2. Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
  3. Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
  4. Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.

Technical Notes

Informações técnicas

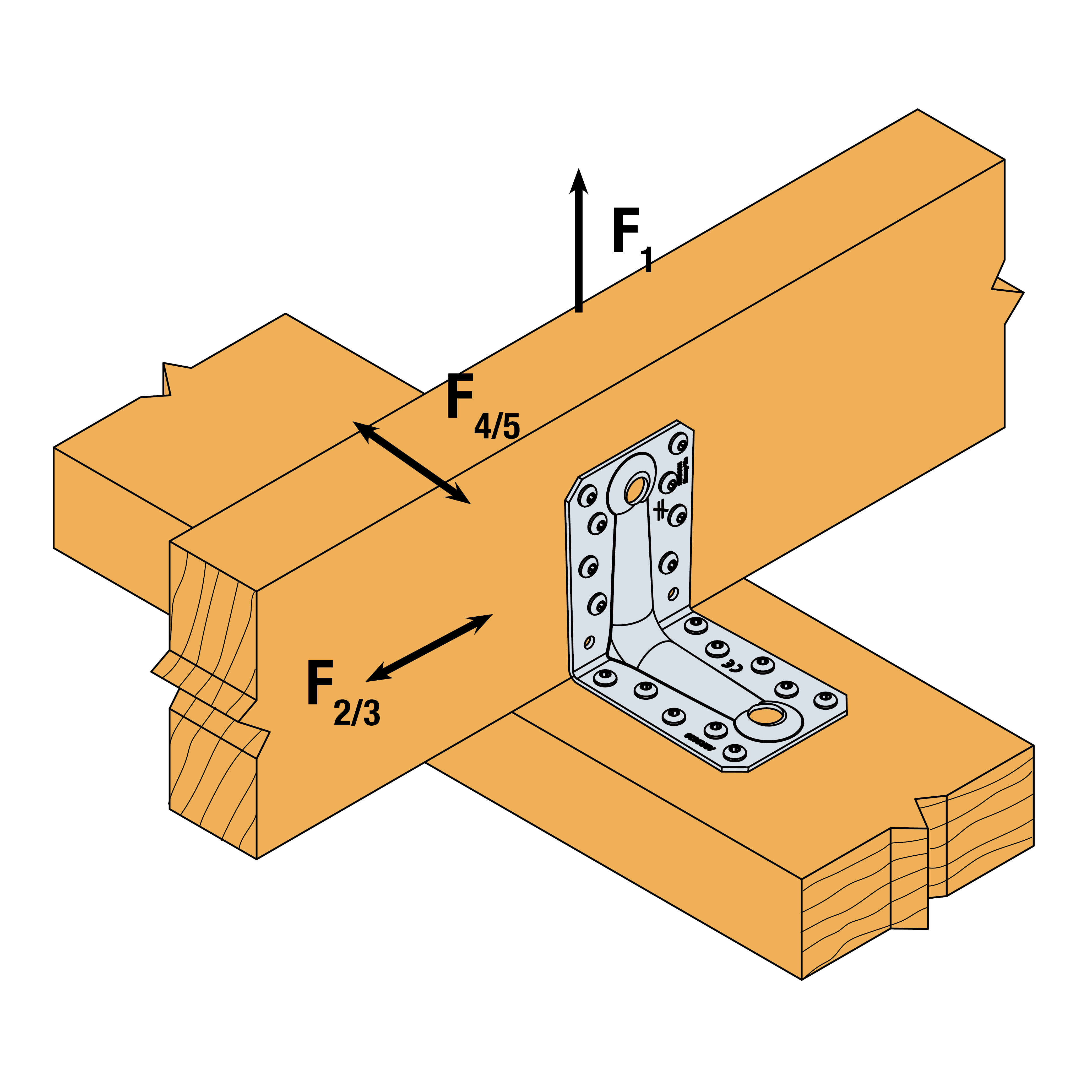

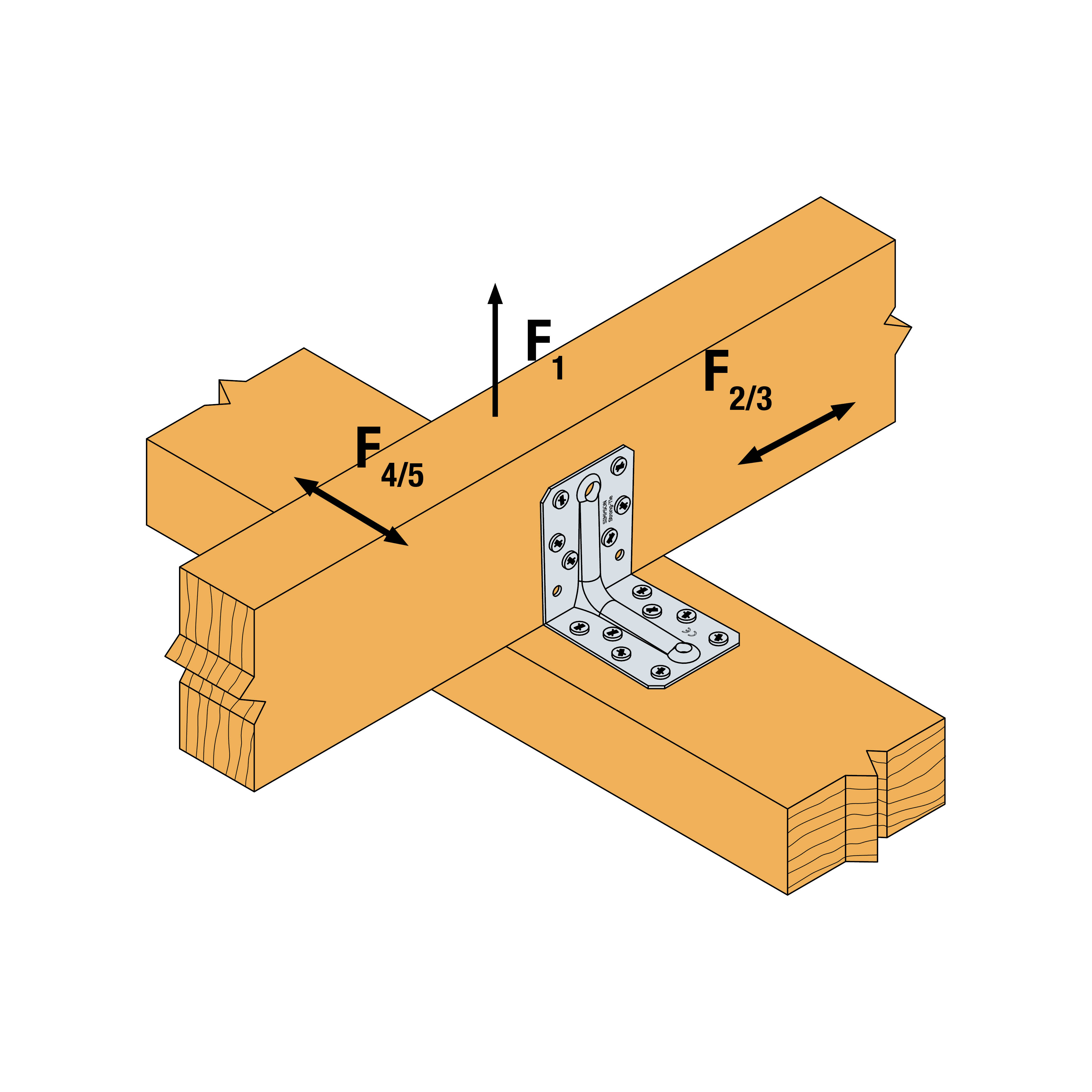

F1 : esforço de tração no eixo central do esquadro
Caso particular de uma fixação com 1 só esquadro :

  • Se o conjunto da estrutura impede a rotação da madre ou do prumo a resistência em tração é igual a metade do valor indicado para dois esquadros,
  • No caso contrário, a resistência da estrutura depende da distância «f» entre a superfície de contacto vertical e o ponto de aplicação da carga. Para consultar as cargas correspondentes visite www.simpson.fr.

F2 e F3 : esforço lateral de cisalhamento
Caso particular de uma fixação com 1 só esquadro :

  • O valor de resistência a considerar é igual a metade do indicado para dois esquadros.

F4 e F5 : esforço transversal dirigido para ou no sentido oposto do esquadro

  • A resistência da montagem depende da distância «e» entre a base do esquadro e o ponto de aplicação da carga,
  • Contacte-nos para consultar as cargas correspondentes.

Este catálogo inclui apenas os esforços F1, F2 e F3 para montagens com 2 esquadros. Contacte-nos para mais informações.

Certification

Declarações de desempenho (DoP)

Homologações técnicas europeia (ETA)

eta-06-0106.pdf (13.43 MB)
