GSEXL

Suporte de abas exteriores muito largas

Ao contrário dos GSE, estes são utilizados para larguras de 201 mm até 270 mm.

Marcação CE
Marcação CE
ATE
ATE
Label traçabilité totale
Label traçabilité totale
Abas exteriores
Abas exteriores
Aço galvanizado Z275
Aço galvanizado Z275
Interior
Interior
Classe de serviço 2
Classe de serviço 2
EPD
EPD

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
  • Espessura : 4 mm.

Vantagens

  • Resistência ao fogo de 30 minutos, em conformidade com o Eurocódigo 5,
  • Larguras à escolha consoante los intervalos indicados.

Aplicação

Suporte

  • Elemento de suporte : betão, aço ou alvenaria de blocos ocos,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Áreas de utilização

  • Barrotes, madres,
  • Vigas lisas e pilar de paramento,
  • Batentes de varas,
  • Fortalecimiento de uniones de muebles.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

ReferênciaDimensões do conector
Dimensões e valores caraterísticos[mm]Furos portadorFuros suportadoOutro
B[mm]C[mm]D[mm]t[mm]A (2)RedondoRedondo Peso[kg]
Larguras[mm]Máx.[mm]Ø14Ø5
GSEXL720/4X(720-A)/211041.542012704162.4
GSEXL1020/4X(1020-A)/211041.542012706303.3

A, B and C dimensions are the internal dimensions of the joist hanger.


Desempenho de produto - madeira sobre betão

Dimensões

ReferênciaCapacidade do suporte
Valores característicos - Madeira sobre betão ou aço
FixacõesValores característicos - Madeira classe C24[kN]
PortadorSuportadoR₁,ₖR₂,ₖR₃,ₖ
QdadTipoQdadTipoCNA 4.0x50CNA 4.0x50CNA 4.0x50
GSEXL720/4X4.0Ø12*16.0CNA8028.420
GSEXL1020/4X6.0Ø12*30.0CNA12053.224.1

Load capacities on concrete shown in this table are given in the case of a full slab fixing. In the context of a different application, it is advisable to the designer to ensure the good anchoring performance (a help for dimensioning is available on our Anchor Designer software, which can be downloaded for free on this website).

*Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances. For this case a possible solution is FM-753 CRACK 3DG M12x110/10. The values in this table are given for an installation in the middle of a concrete slab. In other installation condition (close to the edge,...), the designer must check the anchor separately (Our free software Anchor Designer is available for download on our website).

Instalação

Instalação

Fixações

Em elemento suportado :

  • Pregos canelados CNA Ø4,0 x 50 mm,
  • Parafuso CSA Ø5,0 x 40 mm.

Em elemento de suporte :
Suporte em aço :

  • Parafusos Ø12 mm.

Suporte betão :

  • Ancoragem mecânica : FM-753 CRACK 3DG M12x110/10,
  • Ancoragem química : LMAS M12-110 com resina AT-HP.

Instalação

Em madeira :

  1. Traçar a localização da viga suportada sobre a viga.
  2.  Posicionar o suporte e pré-fixar as abas de cada lado.
  3. Ajustar o suporte relativamente aos traçados. O suporte deve estar ligeiramente mais aberto em cima do que em baixo para facilitar a instalação da viga suportada.
  4. Finalizar a fixação de cada aba.
  5. Posicionar a viga no suporte.
  6.  Posicionar a viga suportada no suporte.
  7. Em madeira, há dois tipos de pregagem total ou parcial.

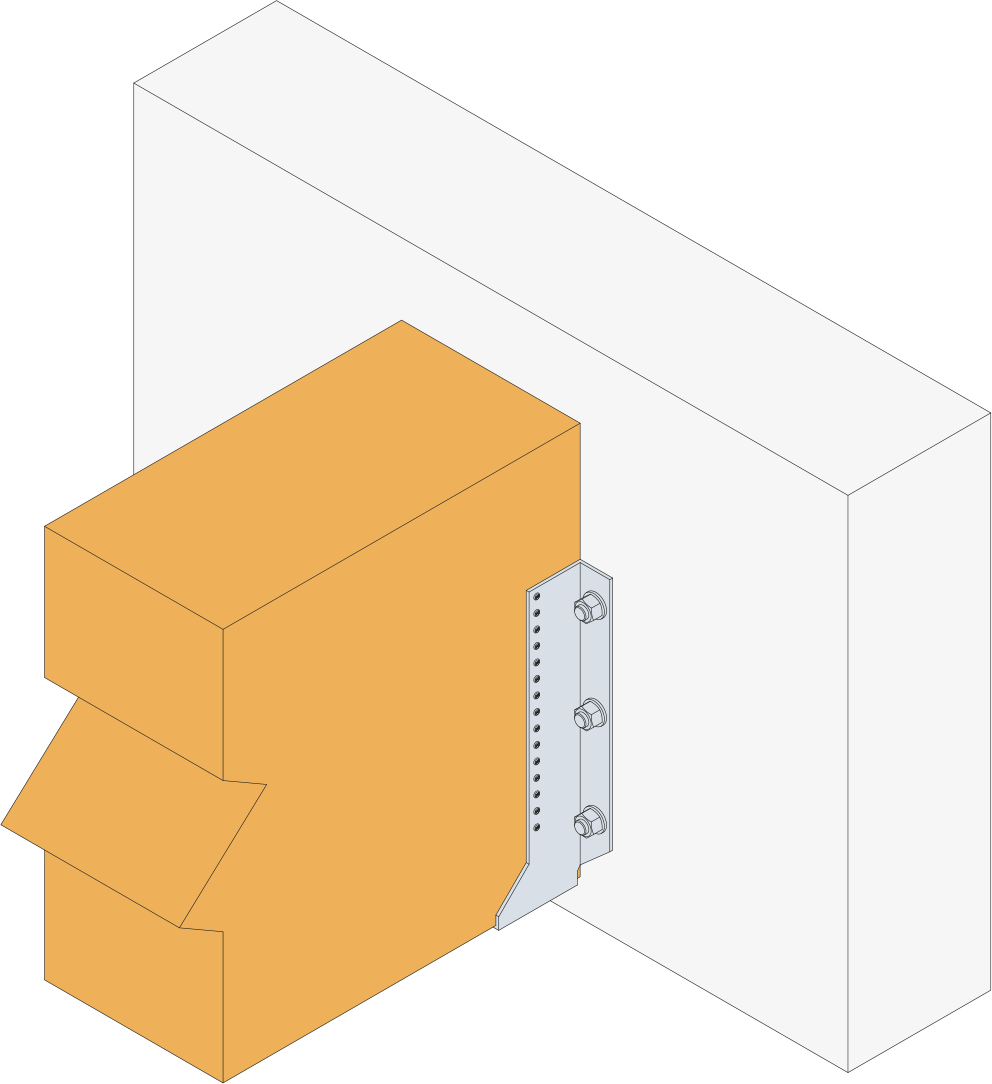

Em betão :

  1. Método 1 : Traçar a localização dos furos com a ajuda do quadro de posições dos furos, disponível na ficha técnica.
  2.  Método 2 : Traçar a localização da viga sobre o elemento, posicionar o suporte e identificar o centro dos furos.
  3. Perfurar o elemento com uma broca adaptada.
  4. Posicionar o suporte e fixar o elemento com pernos de ancoragem.
  5. Posicionar a viga suportada no suporte.
  6. Fixar a viga sobre o suporte.
